При изготовлении элементов мебели, декоративных панелей или корпусных деталей из древесины низкой плотности часто возникают участки с пониженной механической стойкостью. Чаще всего это торцевые зоны, узлы соединений и тонкие участки с высокой нагрузкой на изгиб.

Для предотвращения разрушения в зонах концентраторов напряжений применяют методы локального усиления. Наиболее распространённые – внедрение шпонок, установка вставок из более твёрдых сортов и обработка пропиточными составами с контролируемой глубиной впитывания.

Шпонки изготавливают из сухой древесины твёрдой породы с показателем твердости по Бринеллю не ниже 30 НВ. Подходящими считаются граб, ясень, бук. Для работы используют строганые заготовки с влажностью 7–9%, чтобы избежать деформации после монтажа.

Размер шпонки выбирается исходя из минимальной глубины врезки не менее 25 мм при толщине основного элемента от 18 мм. При меньших толщинах допускается установка укороченных шпонок с длиной до 18 мм, но при этом ширина увеличивается до 10–12 мм. Нарезка производится с допуском по толщине ±0,1 мм для плотной посадки.

Шпонки забивают в предварительно подготовленные пазы, выполненные вручную или фрезой с прямым резцом. Для фрезеровки применяют инструменты с диаметром до 10 мм и рабочей длиной не менее 25 мм, установленные на ручном фрезере с направляющей шиной.

Скорость вращения – от 18000 об/мин. Ширина паза – на 0,2 мм меньше ширины шпонки. Это обеспечивает достаточное усилие для посадки и исключает люфт. Клей применяется на основе ПВА D3 или эпоксидной смолы в случае ожидаемой высокой нагрузки. При сборке необходимо выдержать давление до 1,5 МПа в течение 3–5 часов.

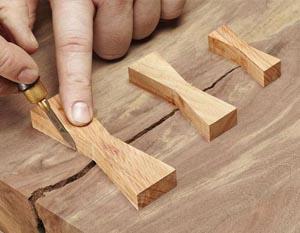

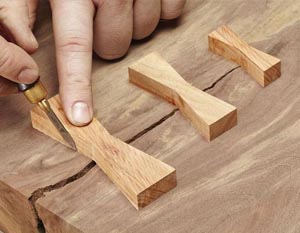

Ситуации, при которых детали не допускают врезку или изменение формы, решаются внедрением вставок. Они представляют собой сегменты из плотной древесины, вставляемые в гнёзда, вырезанные в зонах с дефектами или слабой структурой.

Размер вставки подбирается исходя из характера повреждения, но минимальный объём составляет 1,5×1,5×20 мм. В случае, когда применяются вставки для усиления углов, используется сегмент треугольной или трапециевидной формы с фиксацией под углом 45° к направлению волокон основного материала.

Фиксация вставок требует применения зажимов и контрольной шаблонной оправки. После нанесения клея и установки вставки необходимо выдержать давление от 1,2 МПа при температуре не ниже 18 °C. При обработке стыка после сушки шлифование выполняется вручную с абразивом зернистостью P150–P180. Повторная обработка не допускается ранее чем через 8 часов после склейки.

Пропитка применяется в случаях, когда необходимо укрепить всю поверхность или труднодоступные участки. Для этого используют составы на основе полиуретановых или акриловых смол с глубиной проникновения не менее 4 мм.

Вязкость материала подбирается в диапазоне 40–60 с по ВЗ-4. Состав наносят кистью или методом погружения при температуре 20–25 °C. Детали выдерживаются в растворе от 30 до 60 минут, затем сушатся в помещении с относительной влажностью до 60% и температурой не ниже 22 °C.

Повышение механической прочности после обработки достигает 30–35% по сравнению с необработанным образцом. Максимальный эффект наблюдается при пропитке торцевых срезов, в которых накапливается влага и появляются микротрещины.

Для предотвращения разбухания и последующего растрескивания после высыхания применяют стабилизирующие составы с содержанием воска до 5%. Эти компоненты наносятся тонким слоем и не требуют полировки. В случае необходимости дальнейшего окрашивания важно использовать совместимые по составу средства.

Допускается комбинирование всех трёх подходов в пределах одного изделия. Так, в зоне соединения царги и ножки стула одновременно применяют врезку шпонки, пропитку зоны торцевого прилегания и вклеивание вкладыша. Это повышает долговечность узла в 2–2,5 раза. При этом требуется соблюдать технологическую последовательность: сначала пропитка, затем врезка, далее установка вставки. При отклонении от порядка может возникнуть нарушение сцепления клеевых швов или слабое закрепление армирующих элементов.

Инструменты, используемые для операций усиления, должны быть точно настроены. Применение ручного фрезера требует направляющей параллельной шине с отклонением не более 0,5 мм на 1 м. Ножи и фрезы подлежат замене после 8 часов непрерывной работы.

Перед установкой шпонок и вставок рекомендуется проверить влажность основной детали, которая не должна превышать 10%, иначе возможен отрыв при эксплуатации. Использование цифрового влагомера с точностью ±0,5% позволяет обеспечить надёжность измерений.

Наиболее слабой зоной у мягких сортов остаётся участок с торцевым направлением волокон. Здесь наблюдается увеличение водопоглощения до 40%, что требует отдельной обработки. Поверхностная герметизация полиуретановыми лаками даёт умеренный эффект.

При необходимости повышения стойкости к продавливанию рекомендуется добавлять в состав микрофибру или стеклянную пыль в количестве до 15% по массе. Это увеличивает модуль упругости в зоне воздействия до 1200 МПа, что приближается к значениям плотных пород.

Обработка сложных форм, включая гнутые или фигурные элементы, требует применения гибких формованных вставок. Такие детали изготавливаются методом параллельной склейки с последующей подгонкой.

Вклеиваемый элемент имеет толщину 3–5 мм, длину до 80 мм и клеится с предварительным изгибом. Для фиксации используют гибкие ленты-зажимы и полиуретановый клей с удлинённым временем схватывания. Время полимеризации – от 6 до 12 часов в зависимости от температуры.

Если возникает необходимость повышения стойкости в отверстиях под шурупы, выполняется локальное армирование трубчатыми вкладышами. Они изготавливаются из берёзовых или буковых шпилек диаметром 6–10 мм и длиной не менее 40 мм. Отверстие высверливается с точностью ±0,1 мм, после чего вставка фиксируется на эпоксидной смоле с заполнением полости. После полимеризации вкручивается крепёж, диаметр которого на 0,5 мм меньше внутреннего сечения вставки.

Применение армирующих волокон на поверхности оправдано в зонах с динамической нагрузкой. В таких случаях используется синтетическая сетка с ячейкой до 2 мм, которая приклеивается на акриловый связующий компонент.

Такой слой не превышает 1 мм по толщине и не нарушает геометрию. После шлифовки достигается гладкая поверхность, пригодная для отделки любым способом. При этом прочностные характеристики увеличиваются до 70% по сравнению с базовым состоянием.
