Техника "холодного гнутья" древесины – когда можно обойтись без пропаривания

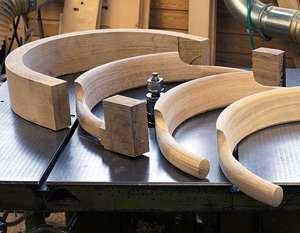

Гибка без термической обработки возможна для многих пород, если толщина заготовки не превышает 15 мм. Лиственные виды с высокой пластичностью – бук, ясень, вяз – деформируются легче хвойных. Влажность материала должна находиться в пределах 12-18%, что снижает риск растрескивания волокон.
Для работы потребуется шаблон из фанеры или металла, струбцины и клей ПВА. В случае с тонкими рейками до 6 мм их фиксируют на форме без дополнительных приспособлений, выдерживая 24 часа до полного высыхания. Более толстые детали требуют предварительного надрезания внутреннего радиуса фрезером – глубина пропила составляет 1/3 от сечения.
Оптимальный радиус изгиба для бука толщиной 10 мм равен 10 см, при меньших значениях без пропаривания не обойтись. Увеличение кривизны достигается послойным склеиванием тонких пластин с последующей фиксацией в кондукторе. Эпоксидные составы здесь не подходят – они создают жесткие швы, склонные к разрушению при динамических нагрузках.
Пропитанные водно-клеевым раствором (1:1) заготовки сохраняют гибкость до 40 минут. Работу ведут при температуре от +15°C, так как холод замедляет полимеризацию связующих веществ. После снятия со стапеля изделие выдерживают 48 часов перед механической обработкой.
Для радиусных элементов мебели используют фанеру марки ФК толщиной 4-8 мм. Листы укладывают в пакет, скрепляют струбцинами и оставляют на 3-5 суток. В строительных конструкциях применяют клееные балки, где каждый слой смещают на 5-7% относительно предыдущего.
Сушка в стяжках требует контроля – перекос крепежа более 2 мм на погонный метр приводит к короблению. Гнутые узлы из дуба или граба дополнительно армируют стеклотканью, которую наклеивают на выпуклую сторону. Коэффициент удлинения внешних волокон рассчитывают по формуле L = (2πR×α)/360, где α – угол изгиба.
При создании сложных форм помогает предварительное размачивание в горячей воде (60°C) в течение 30 минут. После этого древесину фиксируют на оправке, используя нейлоновые ремни вместо металлических обручей. Давление распределяют равномерно, не допуская локальных вмятин.
Ламели из шпона толщиной 0,5-2 мм изгибают вручную, наклеивая их на каркас с подложкой из мешковины. Для фиксации временно применяют монтажную пену, которая удаляется после отверждения клея. В реставрации таким способом восстанавливают резные элементы с радиусом от 5 см.
Стандарты DIN 68100 регламентируют допустимые отклонения для гнутоклееных деталей – не более 1,5 мм на участке длиной 1 м. Проверку проводят лекалами или лазерным сканированием. Дефекты в виде расслоений устраняют инъекциями термореактивных смол под давлением 2-3 атм.
Мелкие изделия типа рукояток инструмента формируют в медных обжимных кольцах. Заготовку оборачивают влажной хлопковой тканью и помещают в форму, которую затем прогревают паяльной лампой до 70°C. Технология сокращает время выдержки до 6-8 часов против 24 при естественной сушке.
Для серийного производства используют гидравлические прессы с силой давления 50-100 кг/см². Матрицы изготавливают из алюминиевых сплавов, что предотвращает коррозию от контакта с пропитанной древесиной. В домашних условиях аналогичный эффект достигается применением вакуумных мешков с подкачкой до 0,8 бар.
Изгибание вдоль волокон требует меньших усилий, но дает меньшую точность геометрии. Поперечная деформация возможна только при использовании насечек, расстояние между которыми не должно быть меньше тройной толщины материала. Глухие пропилы выполняют дисковыми пилами с шириной зуба 3-4 мм.
После формовки изделия шлифуют абразивами зернистостью Р80-Р120, избегая поперечных движений. Остаточное напряжение снимают прогреванием ИК-лампами на расстоянии 30 см в течение 15 минут. Готовые детали покрывают масляными составами, которые не создают жесткой пленки.
В судостроении применяют комбинированный метод – наружные слои изгибают холодным способом, а внутренние пакеты проваривают в автоклавах. Это снижает общие трудозатраты на 25-30% по сравнению с классической пропаркой. Радиусы шпангоутов достигают 0,5 м при толщине набора 22 мм.
Точность позиционирования контролируют кондукторами с пружинными прижимами. Разметку ведут по шаблонам из оргстекла, учитывая коэффициент упругого возврата – для бука он составляет 7-9% от начального угла деформации. Коррекцию проводят сразу после снятия струбцин, пока материал сохраняет остаточную пластичность.
При работе с ценной древесиной типа красного дерева применяют демпферные прокладки из пробки. Они предотвращают образование следов от крепежа на лицевой поверхности. Криволинейные фасады из массива собирают на шкантах диаметром 8-10 мм с шагом 15 см, что исключает смещение слоев при эксплуатации.
Для неразъемных соединений используют полиуретановые клеи типа PUR, которые полимеризуются при влажности воздуха от 50%. Время выдержки под нагрузкой сокращается до 4 часов, но требует точной дозировки – излишки состава плохо удаляются после затвердевания.
Толстомерные заготовки обрабатывают фрезерными станками с ЧПУ, где режущий инструмент движется по траектории будущего изгиба. Это создает систему пазов, снижающих сопротивление волокон. Глубина выборки не должна превышать 40% от сечения во избежание потери прочности.
Многослойные конструкции из шпона склеивают под прессом с усилием 8-10 кг/см². Каждый новый слой укладывают после подсыхания предыдущего – обычно через 20-30 минут. Общее количество слоев рассчитывают исходя из конечной толщины, прибавляя 15% на усадку.
Резиновые киянки помогают подгонять детали без повреждения поверхностей. Удары наносят по выпуклым участкам, начиная от центра кривизны. Для контроля равномерности деформации используют шаблонные щупы с градацией 0,1 мм.
Соединение "ласточкин хвост" в гнутых элементах требует предварительной разметки по лекалам. Ширина шипов не должна быть больше 1/3 общей толщины заготовки. Паз формируют ручным фрезером с последующей доводкой стамесками.
В музыкальных инструментах применяют комбинированную технику – корпусы склеивают из 0,6-мм шпона, а грифы прессуют под давлением 200 кг/см². Это обеспечивает стабильность геометрии при колебаниях влажности. Деки из ели обрабатывают только в радиальном направлении волокон.
Кромки гнутых столешниц укрепляют алюминиевыми накладками толщиной 2 мм. Их крепят скрытыми шурупами с шагом 10 см, предварительно просверлив направляющие отверстия диаметром 60% от резьбовой части.
При ремонте старинной мебели используют инъекции желатинового клея через медицинские шприцы. Размягченные участки фиксируют эластичными бинтами до полного высыхания. Реставрационные составы наносят кистями из натурального ворса для равномерного впитывания.
Скорость деформации не должна превышать 2 см/мин – резкие изгибы провоцируют расслоение годичных колец. Контроль осуществляют по манометру гидравлического пресса или визуально, отслеживая равномерность прилегания к шаблону.
Для тропических пород типа тика или ироко применяют кондиционирование в камерах с влажностью 70-75%. Процесс длится 5-7 суток, после чего древесина приобретает необходимую пластичность. Охлаждение ведут постепенно, избегая сквозняков.
Гибкие молдинги из сосны формируют в стальных ленточных оправках. Заготовки смачивают 40-градусной водой и выдерживают 2 часа перед механической обработкой. Финальную геометрию корректируют рубанками с выпуклой подошвой.
В производстве спортивного инвентаря используют вакуумные мешки с подогревом до 50°C. Давление 0,9 бар распределяет нагрузку равномерно, исключая локальные перегибы. Время выдержки зависит от сечения – 1 час на каждые 5 мм толщины.
Торцевые участки защищают акриловыми герметиками, предотвращающими растрескивание. Состав наносят до начала формовки, удаляя излишки после фиксации детали. В производственных условиях применяют автоматические дозаторы с точностью подачи ±0,5 мл.
Криволинейные рамы окон гнут в стапелях с телескопическими упорами. Угол устанавливают с шагом 5°, фиксируя положение стопорными болтами. Подвижные части шаблона смазывают восковыми составами для легкого демонтажа.
Многослойные панели из березового шпона стабилизируют карбоновыми вставками. Их укладывают между слоями 3 и 4 при сборке пакета, ориентируя волокна под углом 45° к основному направлению. Толщина армирования не превышает 0,3 мм для сохранения гибкости.
Фанерные трубы диаметром до 30 см формируют на оправках с силиконовой оболочкой. После склеивания сердечник извлекают сжатым воздухом, подаваемым под давлением 4 атм. Торцевые фаски снимают под углом 15° для плотной стыковки секций.
Декоративные решетки из липы обрабатывают в нагретых матрицах. Температура металла поддерживается на уровне 60°C, что ускоряет полимеризацию клея. Мелкие элементы фиксируют пинцетами с тефлоновыми накладками.
В авиамоделизме применяют наборные кили из бамбуковых полос. Их пропитывают нитроцеллюлозным лаком и сушат в магнитных держателях, обеспечивающих прямолинейность. Кривизну регулируют подстройкой силы притяжения.
Гнутые поручни из дуба шлифуют лентами зернистостью Р150-Р220. Абразив ведут вдоль волокон, меняя направление на 30° после каждого прохода. Финальную полировку выполняют войлочными кругами на скорости 2500 об/мин.
