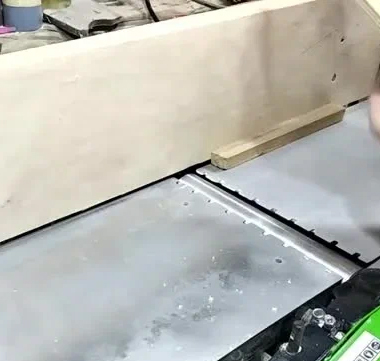

Каждый, кто работал на фуговальном станке, сталкивался с неприятным моментом, когда маленькая заготовка в конце прохода внезапно «проваливается» и получает недопустимый завал. Это происходит из-за того, что задний стол находится на одной высоте с режущими кромками ножей, и как только деталь теряет опору на передний стол, её задняя часть резко опускается.



Чтобы победить это явление, нужно сначала понять механику процесса: короткий отрезок древесины просто не успевает перейти на заднюю плиту, прежде чем центр тяжести сместится и начнёт опрокидывать изделие в зону вращения ножевого вала. Обычные рекомендации тут не помогут, требуется иной подход и специфическая настройка оборудования.



Начнём с того, что стандартная длина, при которой деталь ведёт себя устойчиво без дополнительных ухищрений, составляет 400 миллиметров и более. Всё, что короче 250 мм, уже требует особого внимания, а куски длиной до 150 мм на обычном фуганке обработать ровно практически невозможно без специальных приспособлений.



Причина кроется в расстоянии между кромками переднего и заднего столов: у большинства станков этот разрыв составляет 10-20 мм. Для длинной заготовки этот разрыв незначителен, но для короткой он соизмерим с длиной опорной базы, что и вызывает крен. Следовательно, первое практическое действие — уменьшить этот зазор до минимума, который допускает конструкция вашего станка. Сдвиньте столы так, чтобы расстояние между их внутренними краями составляло не более 2-5 мм. Для этого порой приходится пододвигать задний стол вплотную к ножевому барабану, а передний — насколько это возможно.



Теперь поговорим о геометрии ножей и высоте их установки. Традиционная настройка, когда ножи выступают над задним столом на 0.05-0.1 мм для чистового строгания, для коротких фрагментов становится губительной.



Дело в том, что при входе на ножи заготовка приподнимается, а при сходе — резко опускается. Чтобы минимизировать этот вертикальный ход, выставляйте режущие кромки в уровень с задней плитой, буквально на нулевую отметку, или с подъемом не более 0.02 мм. Для контроля используйте поверочную линейку и щупы. При такой регулировке снимаемый слой за проход не должен превышать 0.2-0.3 мм. Глубже фуговать короткие куски бессмысленно — чем тоньше стружка, тем меньше вероятность вырыва волокон и отклонения заготовки от заданной плоскости.



Особенно показательна ситуация с твёрдыми породами — дубом, ясенем, буком. Их высокая плотность провоцирует вибрацию на выходе, что приводит к образованию ступеньки.



Для таких материалов я рекомендую снижать скорость подачи до минимума, который позволяет ваш станок. Если на оборудовании предусмотрена ступенчатая регулировка (обычно от 6 до 12 м/мин), выбирайте значение 4-5 м/мин, руками подавайте максимально равномерно, без рывков. При ручной подаче на фуганке без механического транспортера старайтесь прижимать заготовку не всей ладонью, а сосредоточить усилие на точке, находящейся чуть впереди центра давления. Это поможет сохранить ориентацию базы на переднем столе до момента перехода на задний.



Настоящим спасением для обработки проблемных коротких деталей служат кондукторы и прижимные приспособления. Самый простой вариант — использовать толкатель-«салазку» из фанеры или текстолита.



Берёте ровную дощечку длиной 300-400 мм, шириной на 20 мм больше вашей детали, и с одного торца крепите упорный брусок. Заготовку фиксируете между упором и подошвой толкателя, затем направляете всю эту конструкцию на ножи. Такой метод превращает короткий отрезок в длинную направляющую, исключая провал. Угол упора должен составлять 90 градусов, а сам толкатель желательно оснастить ручкой сверху для безопасной работы.



Другой эффективный подход — применение магнитных или пневматических прижимов. Для небольших серий используйте обычные струбцины, но закрепите деталь на более длинной несущей плите.



Длина этой плиты должна превышать расстояние между столами как минимум в три раза. В качестве такой плиты подойдет кусок ламинированной ДСП или алюминиевого профиля с идеально ровной поверхностью. Наклеив на неё наждачную бумагу с зернистостью P120 для предотвращения смещения, вы создадите платформу, на которую можно зафиксировать даже обрезок длиной 50 мм. После двух-трёх проходов вместе с плитой вы получите идеальную плоскость на миниатюрной детали.



Не забывайте про правильную последовательность операций. Если деталь слишком мала, чтобы её безопасно вести руками, сначала отфугуйте одну широкую заготовку, распустите её на несколько коротких частей, а затем уже шлифуйте торец.



Так, для изготовления мелких вставок или шкантов лучше сначала подготовить длинную рейку сечением 50х50 мм, пройти её на фуганке, а потом нарезать на нужные отрезки. Такой подход избавляет от мучительной борьбы с каждым маленьким кусочком в отдельности и гарантирует соосность всех элементов. Производственная практика показывает, что терять время на настройку оснастки для обработки дюжины обрезков выгоднее, чем переделывать брак.



Рассмотрим параметры ножевого вала. У стандартных станков диаметр барабана составляет 60-80 мм, а скорость вращения — 4500-6000 об/мин.



Для коротких деталей предпочтительнее большая частота вращения — около 6000 об/мин, чтобы количество резцов, проходящих через миллиметр заготовки, было выше. Это уменьшает глубину фрезерной впадины и снижает вибрацию. При этом угол заточки ножей должен быть острее обычного: для мягких пород (сосна, липа) достаточно 38-40 градусов, для твёрдых — 42-45 градусов. Слишком тупой нож будет не резать, а сминать волокна, что вызовет отбрасывание маленькой детали от стола. Контролируйте состояние режущих кромок: после каждых четырёх часов работы с короткими элементами ножи требуют подточки, так как они работают в более тяжёлых условиях из-за локальных перегрузок.



Один из профессиональных приёмов — использование заднего стола с микрорегулировкой. Если ваш станок оснащён эксцентриками или клиновыми механизмами подъёма задней плиты, выставьте её на 0.01 мм ниже переднего стола.



Многие столяры боятся этой разницы, полагая, что это испортит плоскость, но для коротких заготовок такое превышение (передний стол выше заднего) исключает «подныривание». В момент схода деталь плавно ложится на пониженный стол, и резкого перепада не возникает. Допуск в 0.005-0.01 мм здесь принципиален, его измеряют индикатором часового типа, закреплённым на магнитной стойке.



Также стоит упомянуть о ручном инструменте как альтернативе. Для единичных коротких деталей рациональнее взять шлифтик — ручной фуганок с двойным ножом.



Поставьте его подошвой на верстак, закрепите деталь струбциной поверх лезвия и строгайте движением инструмента. Да, это медленнее, но полный контроль над процессом гарантирует отсутствие провалов. При длине заготовки до 100 мм этот способ часто оказывается единственно верным, так как станок просто не может обеспечить устойчивое положение такого маленького предмета между столами.



Наконец, обработаем параметры присадочных баз. Если короткая деталь уже имеет с одной стороны шпонку или паз, ориентируйте эту сторону вниз, к столу.



Наличие неровностей, вмятин или старого клея на нижней плоскости усугубляет проблему. Поэтому перед фугованием обязательно протрите стол и опорную сторону заготовки уайт-спиритом для удаления смолы и жира. Коэффициент трения "сухое дерево-чугун" составляет 0.25-0.35, а при наличии загрязнений падает до 0.15, что провоцирует проскальзывание и рывки в самый ответственный момент — при переходе через ножевой вал.
