Изготовление разлучек

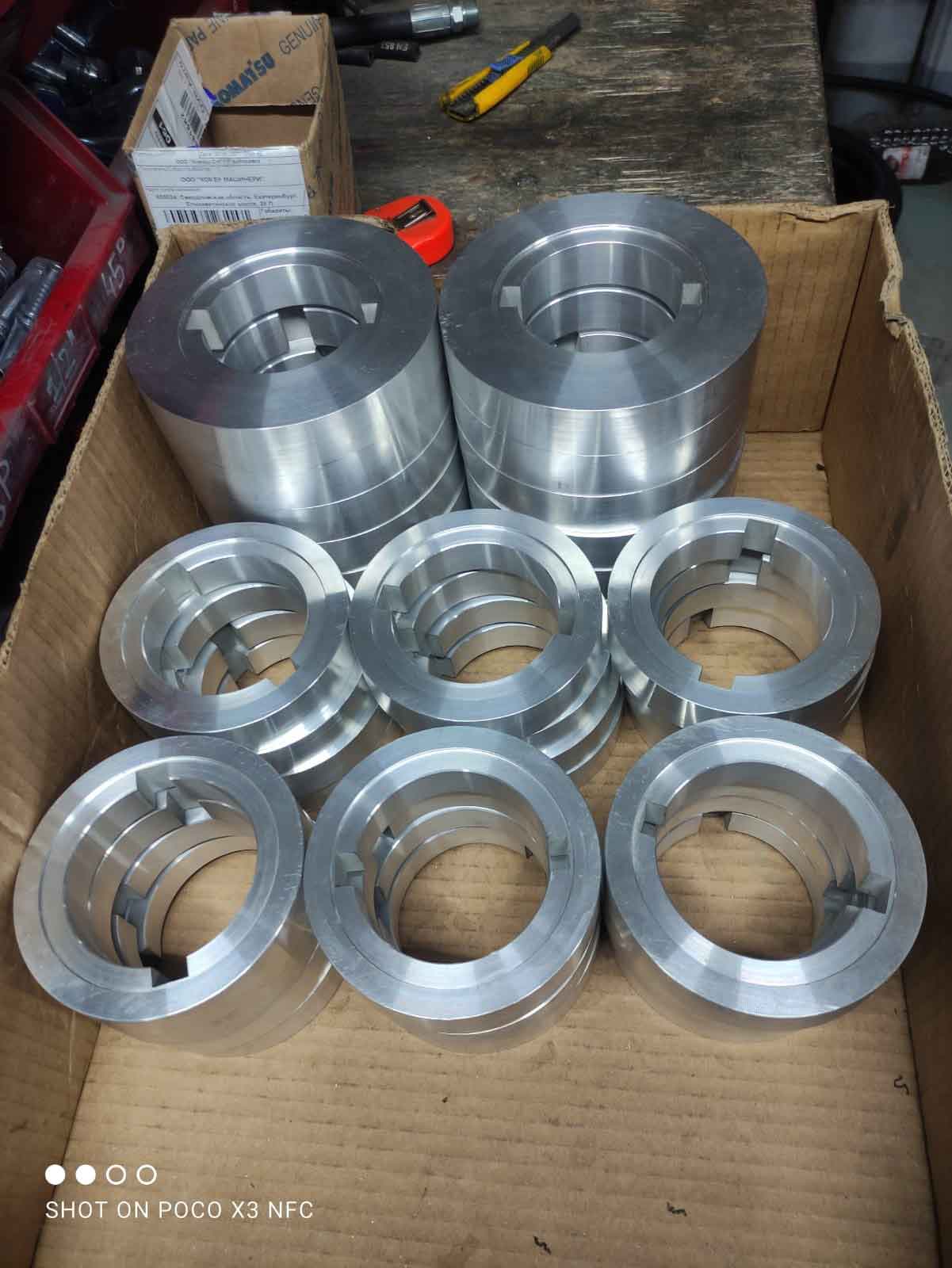

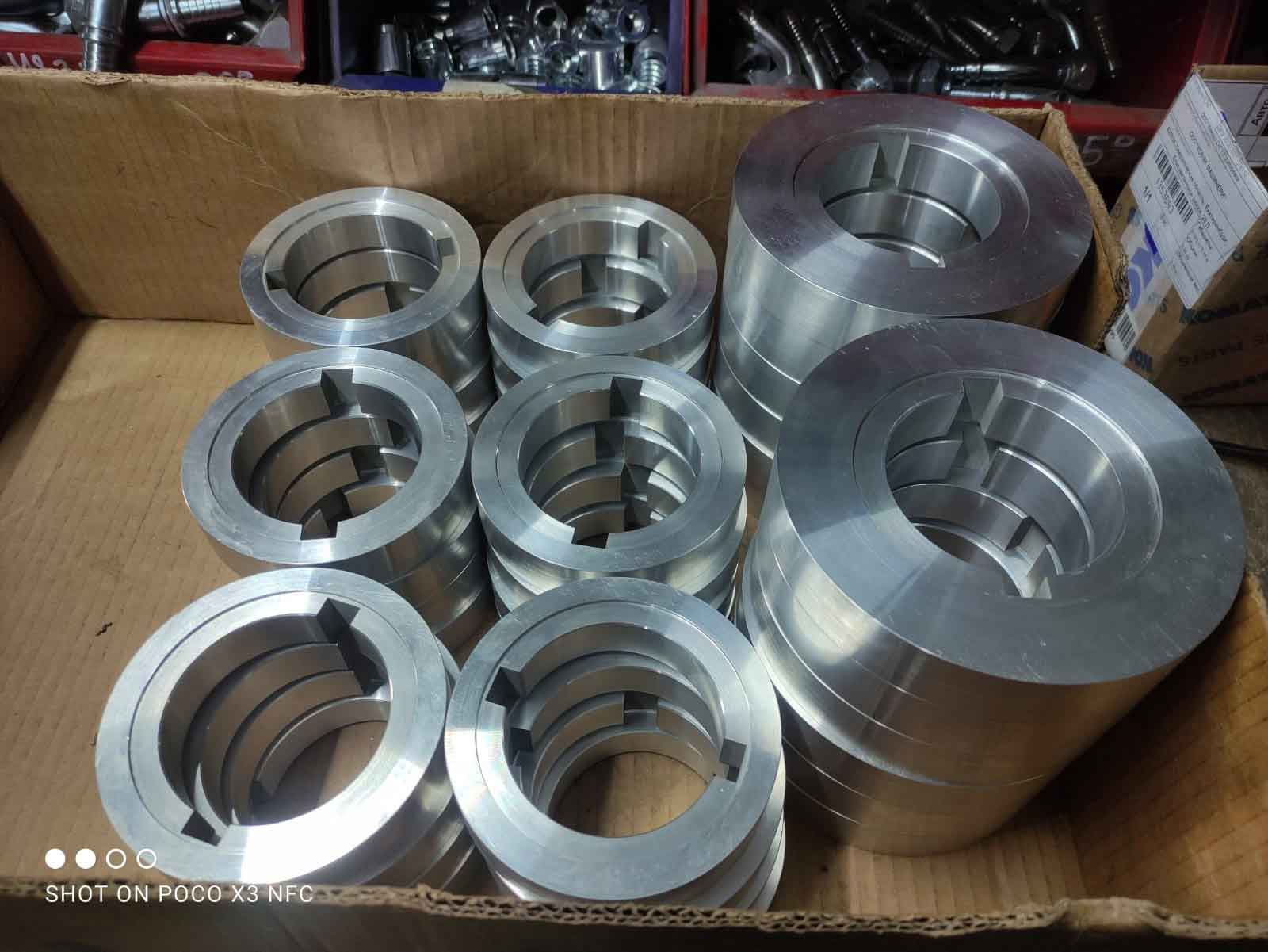

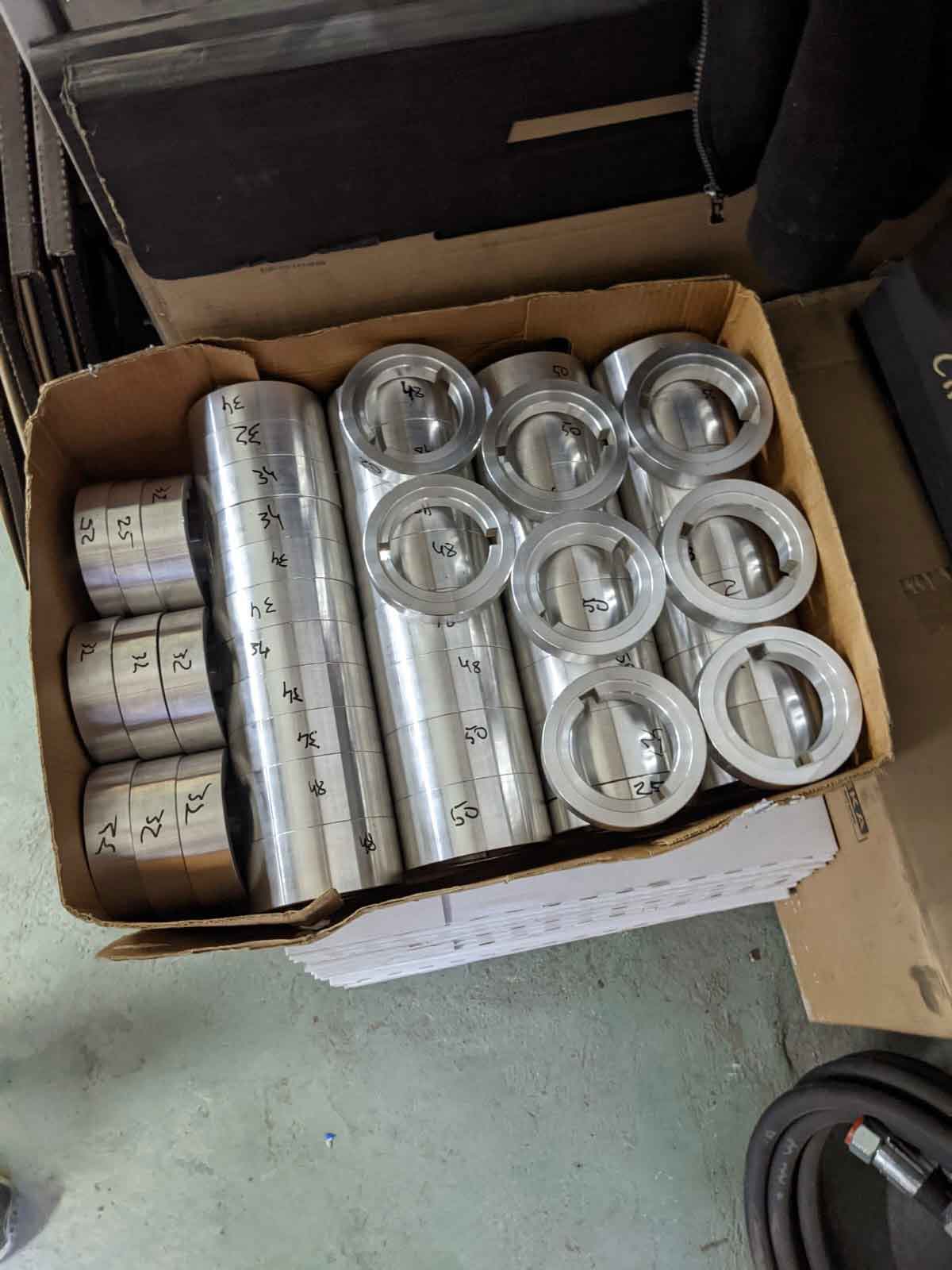

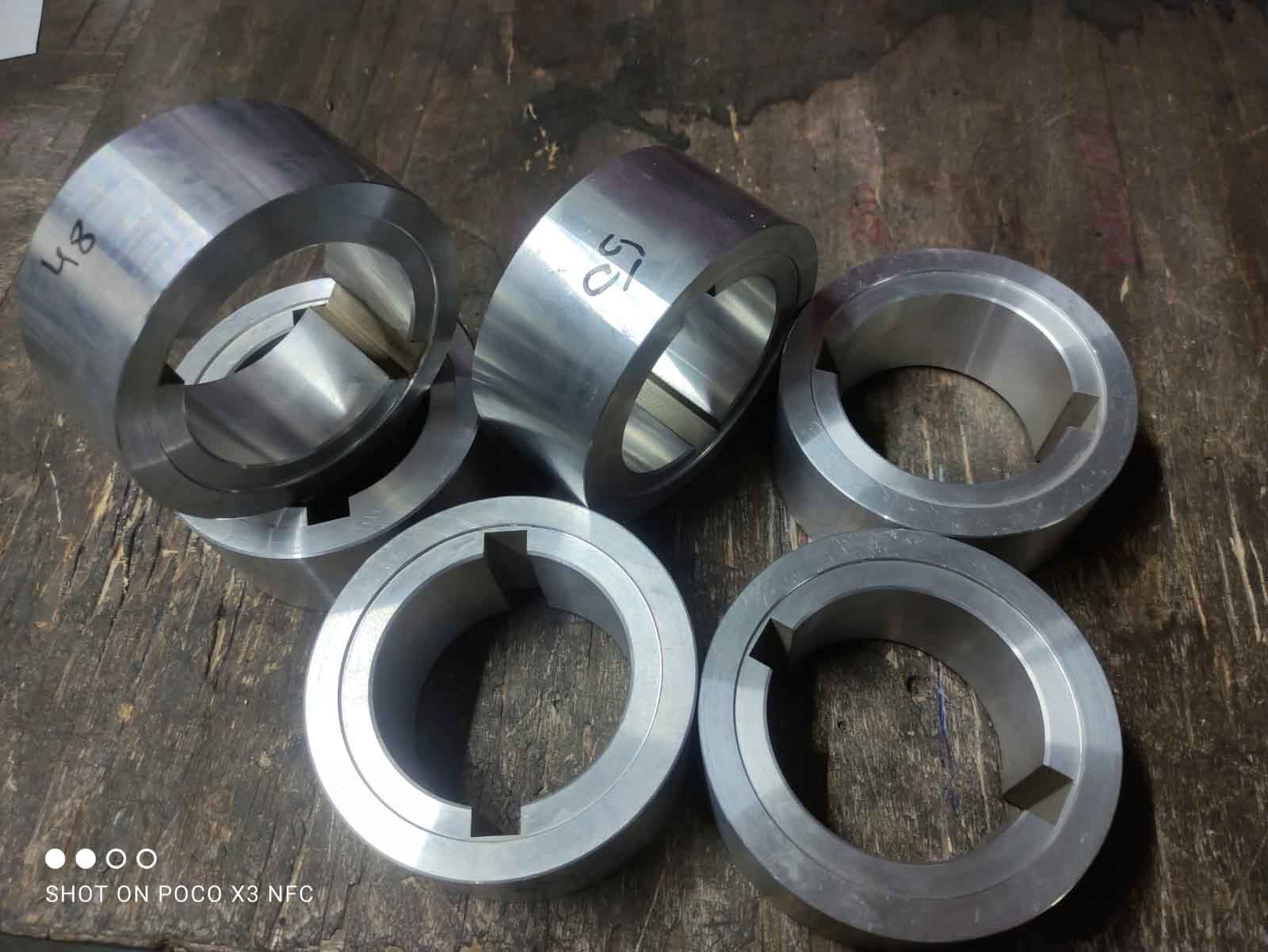

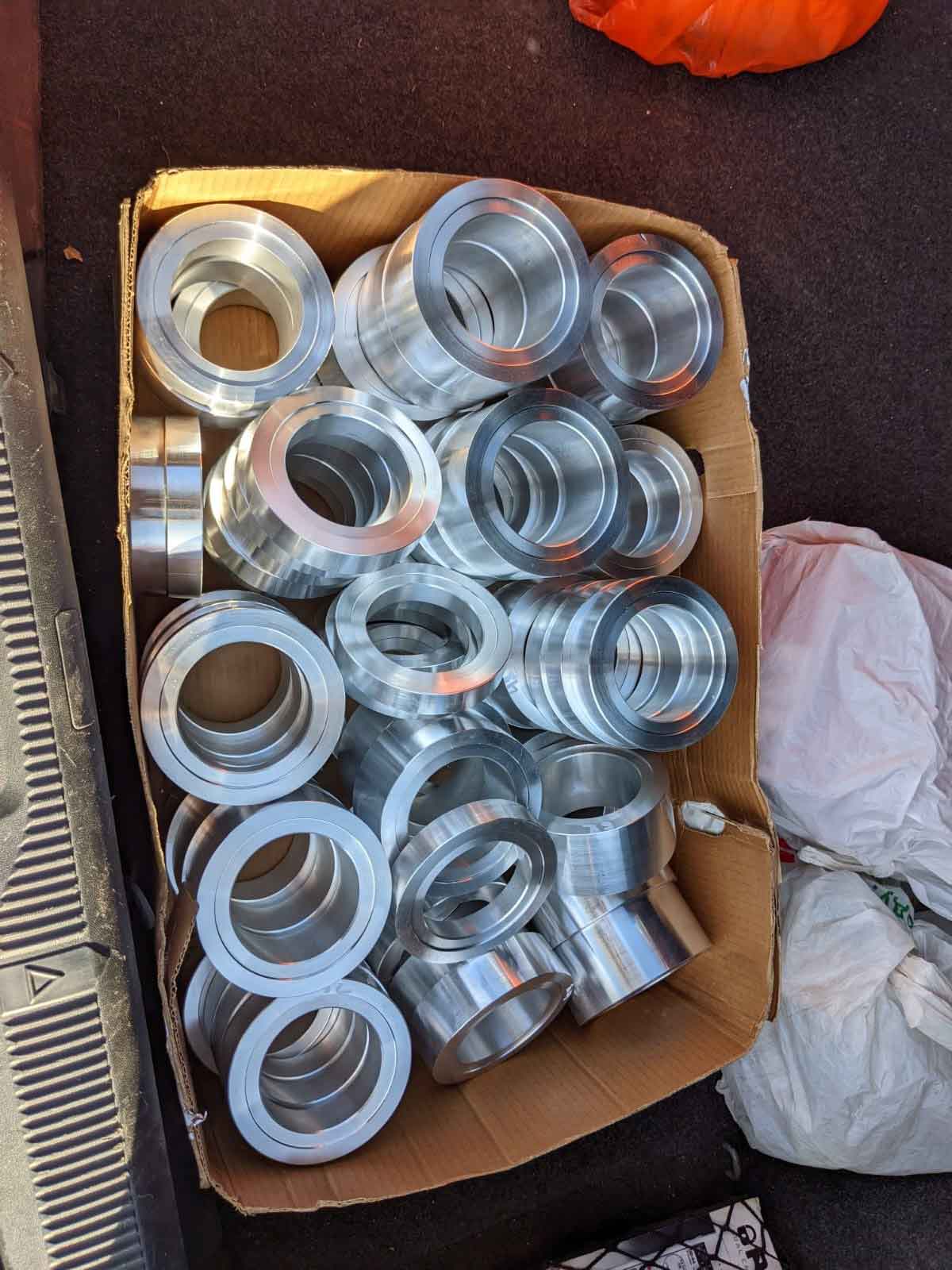

Проставочные втулки (они же — дистанционные, «проставки», «разлучки») устанавливаются на пильный вал многопильного станка между круглыми пилами для того, чтобы пилы надежно фиксировались на валу на строго определенном расстоянии между собой. Это расстояние предопределяет толщину доски, получаемой при распиле бруса на многопильном станке.
Каждому размеру (толщине) доски требуется свой комплект проставочных втулок. При замене инструмента, когда ставятся пилы с другой толщиной полотна или шириной зуба, также необходимо заказывать новые проставочные втулки.
Проставочная втулка — не простая шайба, а ответственная деталь, которая входит в инструментальный блок многопильного станка. Проставочная втулка участвует в трех размерных цепях — двух линейных и одной угловой. От ее формы и точности изготовления зависит биение инструмента, надежность его фиксации на валу, толщина получаемой доски и разброс толщины в партии, а также появление дефекта «ступенька на пласти» (только для двухвальных многопильных станков).

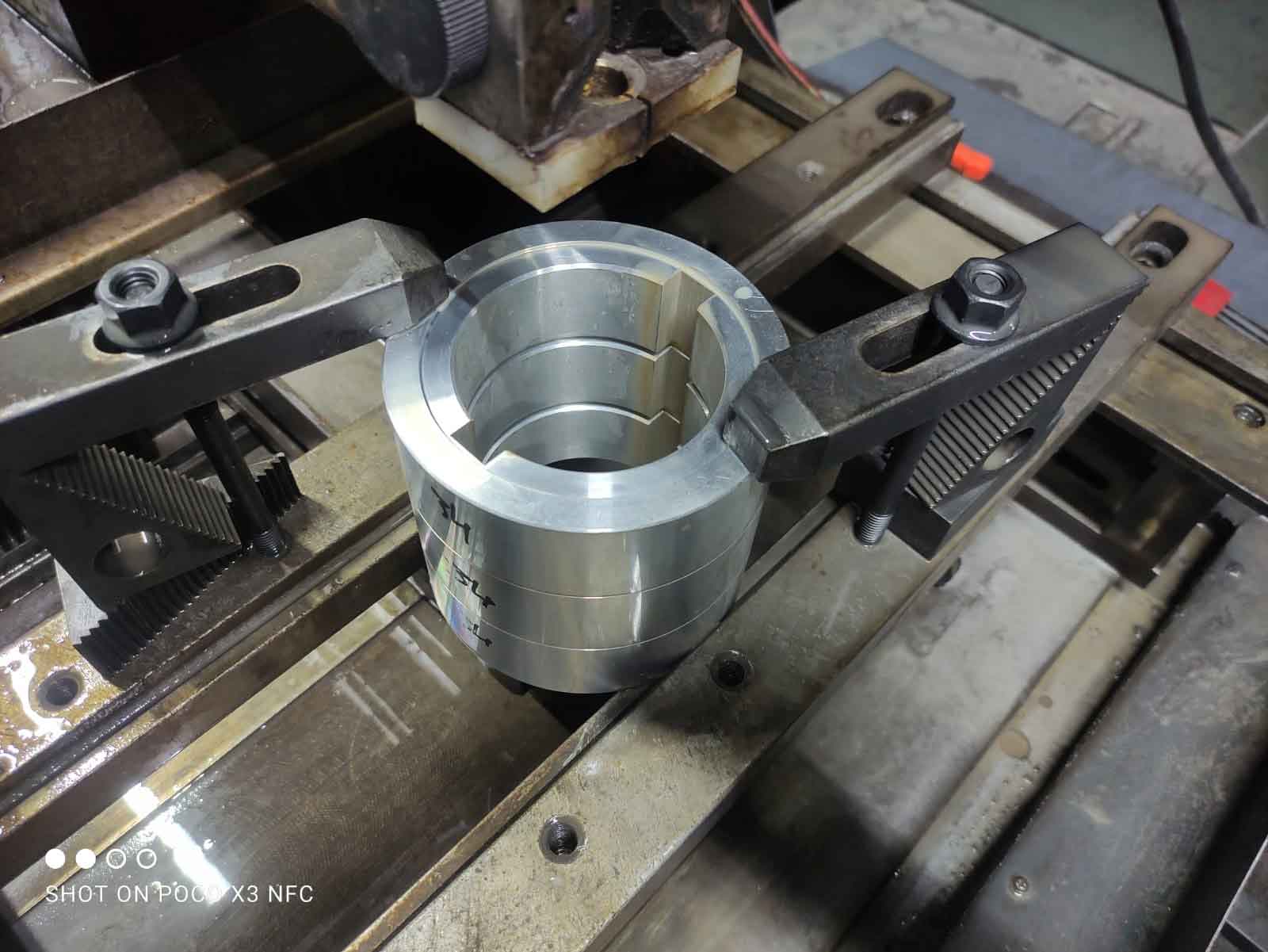

Проставочная втулка — не дешевая деталь, так как изготавливается из легких сплавов. Это необходимо для того, чтобы втулка не вызывала вибрацию и не создавала динамические нагрузки на пильный вал многопильного станка. Точение проставочной втулки из алюминия по 7-8 квалитету точности, финишная обработка, селективная выборка также требует специального оборудования, времени и соответствующей квалификации изготовителя.
Проставочные втулки без особых усилий одеваются на пильный вал со шпонками, однако значительный люфт недопустим. Во время работы многопильного станка втулки не должны соприкасаться с пиломатериалом, при этом наружный диаметр проставочной втулки должен быть в определенной пропорции к диаметру пилы.
Проставочные втулки СКБ «ЛЕСМАШ» полностью отвечают всем перечисленным требованиям. В тех случаях, когда у Заказчика нет образца заводской проставочной втулки, СКБ «ЛЕСМАШ» восстанавливает ее размеры. Для проставочных втулок к двухвальным многопильным станкам СКБ «ЛЕСМАШ» применяет особую технологию селективной выборки парных втулок, с соответствующей маркировкой, для исключения дефекта «ступенька пласти».
