Как сделать токарный станок, в домашних условиях

Многие народные умельцы, приступая к ремонту или изготовлению какого либо домашнего предмета, инструмента, сооружения вынуждены обращаться к специалистам, которые могут выполнить работы, связанные с использованием станочного оборудования. Однако, эти работы можно выполнить и в домашних условиях, изготовив для этих целей требуемый станок.

Одним из самых востребованных станков является токарный станок. Особенно он необходим при строительстве лестницы в двухэтажном доме. Одних балясин понадобятся не менее двух десятков.

Для сооружения простого токарного станка по дереву необходимо приобрести электродвигатель, соорудить крепкую станину, переднюю и заднюю бабки, оборудовать подручниками.

О станине

Станину лучше всего изготовить из цельной доски 1500x40x60 мм. Доску зашкурить и на ней разметить места установки передней и задней бабки, а также место установки подручника. Станину лучше закрепить на раме от старой швейной машинки или сварить аналогичной конструкции. Данная конструкция допускает установку электродвигателя внизу рамы или использовать ножной привод. Для предлагаемого станка достаточно приобрести электродвигатель до 1. 5 квт, с числом оборотов 1500. Конструкция крепления электродвигателя произвольная. Главное, чтобы он обеспечивал регулировку натяжения клинового ремня. Сверху на станине укрепляется передняя бабка.

Ведущий цент (Передняя бабка)

Передняя бабка может быть выполнена в различных вариантах. Самый простой, на вал электродвигателя укрепляется плотно стальная труба с заранее нанесенными зубцами в форме треугольника. Электродвигатель и служит передней бабкой. Недостаток такого варианта, невозможность обрабатывать детали, большие размера от центра вала до станины. Для устранения данного препятствия переднюю бабку делают отдельной конструкции, а двигатель устанавливают под станиной и вращающий момент передают с помощью ременной передачи.

Корпус передней бабки желательно изготовить металлический, сварной. Но можно и из крепкого дерева. В корпусе, на щеках втравляются втулки из фторопласта, в которые и устанавливается вал с насаженным шкивом. На конце вала предусмотрено место для установки трезубца, планшайбы, патрона. Бабка крепится к станине при помощи шести болтов М14. В станине прорезан я паз для клинового ремня.

Задний центр (Задняя бабка)

Для обработки длинных заготовок предусмотрена возможность установки заднего центра, устанавливаемого на задней бабке. Конструктивно, задняя бабка выполнена в виде жесткой конструкции, которую можно свободно перемещать по станине. А неподвижный центр можно изготовить из заточенного на конус болта, вкрученного в гайку, встроенную в заднюю бабку. При помощи передвижения задней бабки и возможности выкручивания болта, можно обеспечить надежный зажим заготовок разной длины. Надо только болт с конусом в задней бабке установить на одной линии с центром передней бабки. Для того, чтобы данная конструкция заработала, в патрон необходимо зажать трезубец, который и будет передавать вращение детали.

Кстати

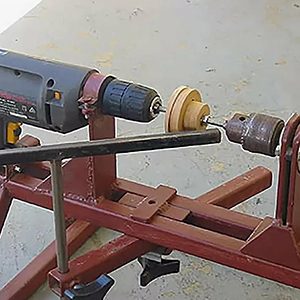

Небольшой токарный станок для точения маленьких деталей из дерева можно быстро собрать из дрели. Если на станину с одной стороны укрепить дрель, а с другой струны конус, то мы и получим простой токарный станок. В дрель вставляется трезубец, конус задней бабки смазывается солидолом и производится вытачивание требуемой детали.

Подручник

Еще одна важная деталь, это подручник. Это упор для инструмента, на который токарь укладывает свой инструмент во время токарных работ. Подручник устанавливается по всей длине детали. Его рабочая линия должна быть параллельна центральной линии детали и быть на 2 мм выше цента, относительно станины. Подручник изготавливается из металлической полосы, крепится к станине. Необходимо предусмотреть регулировку подручника по высоте и по положению, относительно к центральной оси.
