Когда перед мастером встаёт задача высверлить несколько глухих гнёзд с единообразным заглублением, точность становится главным условием качественной сборки. Для столярных соединений на шкантах, конфирматах или потайных полках расхождение в один миллиметр способно нарушить геометрию всего изделия.



Механические сверлильные станки с фиксированным упором подачи дают наименьшую погрешность – обычно в пределах 0.1–0.2 мм. На таком оборудовании вертикальное перемещение шпинделя ограничено жёстким упором, который настраивается с помощью лимба или эталонной детали.



Ручной электроинструмент, в частности коловоротные дрели и шуруповёрты, требует дополнительных приспособлений для воспроизводимой глубины. Самый доступный вариант – покупная цанга с гребёнчатой шкалой и стопорным кольцом, которая фиксируется на теле сверла.

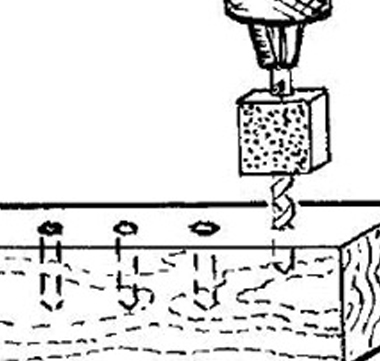

Диапазон регулировки таких насадок обычно составляет 0–40 мм с шагом 0.5 мм, что вполне приемлемо для мебельных щитов толщиной 18 мм. Альтернативой служит самодельный упор из отрезка алюминиевой трубки или прочной пластмассы, надетого на бурав и поджатого винтом. Внутренний диаметр втулки должен быть на 0.2–0.3 мм больше сечения хвостовика, чтобы она скользила без закусываний, но и без люфта.



Фрезер с нижней базой и копировальной втулкой тоже способен формировать глухие каналы с повторяемой величиной, хотя это не его профильная задача. Применяя концевую фрезу диаметром 6–12 мм, вы задаёте вылет режущей кромки относительно опорной площадки.



Для точной настройки используйте штангенциркуль или цифровой высотомер: выдвиньте фрезу так, чтобы её рабочий торец отстоял от плоскости подошвы на искомое расстояние плюс половину миллиметра на доводку. Фиксируйте цангу контргайкой с усилием 10–12 Н•м – слабая затяжка приведёт к уходу глубины при вибрациях.



Распространённая ошибка – попытка контролировать заглубление по рискам на сверле, нанесённым кернером или изолентой. Мягкая полоса ткани при вращении сдвигается за пару десятков оборотов, а царапины плохо видны в пыли и стружке.



Малярный скотч, наклеенный в два-три оборота, служит чуть дольше, но на скоростях свыше 1000 об/мин тоже сползает от нагрева. Более надёжны специальные ограничительные кольца из закалённой стали с винтовым зажимом: они выдерживают до 3000 циклов без смещения. Для одиночных работ допустим кусок медной проволоки, обмотанный вокруг свёрла в 10–12 витков и прикушенный плоскогубцами – медь мягкая, не царапает оснастку и держится крепче пластика.



При серийном выпуске одинаковых деталей выручает кондуктор с металлическими направляющими втулками, в которых хвостовик бурава фиксируется по длине вылета. Конструкция из двух стальных пластин: верхняя – с закалёнными втулками под диаметры 3, 5, 8 или 10 мм, нижняя – упорная, задающая удаление острия от дна.



Зазор между пластинами регулируется набором шайб или резьбовыми стойками с гайками. Для сверления под шканты диаметром 8 мм в фасаде из массива бука глубина отверстия обычно составляет 22–24 мм при длине самого шканта 30 мм. Значит, вылет бурава сверх нижней плиты кондуктора должен быть ровно 24 мм. Такая оснастка обеспечивает повторяемость в пределах 0.05 мм на партии из сотни деталей.



Нюансы, связанные с физикой резания, тоже влияют на единообразие глухих полостей. При входе в материал вершина сверла создаёт конусное углубление, и если замерять глубину от базовой плоскости, то погрешность может достигать 1 мм в зависимости от геометрии заточки.



Стандартный спиральный бур для дерева с центрирующим остриём и подрезателями формирует плоское дно, но остриё выступает на 2–3 мм ниже основной режущей кромки. Учитывайте это при настройке упора: желаемое расстояние до дна должно отсчитываться от самой дальней точки бурава, то есть от его кончика. Проще говоря, если вам нужно глухое отверстие глубиной 15 мм, выставляйте ограничитель так, чтобы остриё касалось поверхности, а затем углубляйтесь на 15 мм – тогда кромки подрезателей остановятся на 12–13 мм, что неправильно. Лучше использовать сверло с плоским концом, например, перку (перовое) или специальный зенкер, у которого режущие грани расположены перпендикулярно оси. Тогда настройка упора происходит прямым отсчётом без поправок на вылет острия.



Для древесно-стружечных плит и фанеры с наружными слоями из шпона берёзы или клёна часто применяют сверла с подрезателями и центром. Их особенность – неизбежное сколообразование на выходе из материала, но поскольку отверстия глухие, сколы формируются только внутри и не портят внешний вид.



Однако при задании параметра глубины помните, что подрезатели раскрывают входное отверстие на 0.5 мм шире номинала, и при частом использовании упорного кольца эта зона начинает препятствовать движению стружки. Возникает заклинивание, и глубина следующего отверстия самопроизвольно уменьшается, так как бур не доходит до дна из-за забитой канавки. Регулярная очистка оснастки сжатым воздухом после каждых 10–12 вёрст устраняет этот эффект.



В случаях, когда нужно получить несколько десятков одинаковых углублений в рассеянном порядке (например, под полкодержатели в двух боковинах шкафа), поможет простой шаблон из ДСП толщиной 10–12 мм. Просверлите в шаблоне сквозные направляющие отверстия по требуемой схеме.



Наложите этот кондуктор на деталь, зафиксируйте струбцинами. Вставьте сверло в любое из отверстий шаблона и углубляйтесь до тех пор, пока его хвостовик не упрётся в верхнюю плоскость кондуктора. Если предварительно выставить вылет бурава из полости шаблона равным желаемой глубине, то все получатся идентичными. Толщина шаблона задаёт вылет – то есть зажав бур в патроне так, чтобы от носика его зажимной части до режущей кромки было ровно 10 мм (при толщине фанеры 10 мм), вы получите глухие каналы с абсолютной точностью, зависящей только от износа направляющего отверстия.



Работа с мягкими породами вроде сосны или ольхи требует особой осторожности из-за сминаемости волокон. При настройке механических упоров на сверлильном станке всегда делайте пробу на обрезке того же материала.



Измеряйте штангенцирлем расстояние от края детали до дна, а не ориентируйтесь на показания лимба. Для сосны усадка волокон под давлением сверла может достигать 0.3–0.4 мм, тогда как для дуба или ясеня эта цифра близка к нулю. Компенсируйте поправку введением отрицательного смещения – то есть при требуемых 20 мм заглубления настройте упор на 19.6 мм, и после упругой деформации пружинящие волокна вернутся, оставив нужную величину.



Интересный практический приём для формирования точно дозированных посадочных мест под евровинты (конфирматы) заключается в использовании двухступенчатого сверла с фиксированным буртиком. Такой инструмент имеет цилиндрическую утолщённую часть на заданном расстоянии от острия.



Например, для конфирмата 7х50 мм применяется специальное сверло, где переходная ступень находится на 35 мм от кончика. Упираясь плечиком в поверхность древесины, оно автоматически прерывает подачу на нужной отметке. Главное – следить, чтобы буртик не забивался стружкой, иначе он перестанет выполнять стопорную функцию. Регулярное прочищение спиральных канавок металлической щёткой после каждых 30–40 отверстий сохраняет точность упора.



Для единичных точных работ отлично зарекомендовал себя метод «сухого» упора с применением подкладной пластины. Возьмите плоский металлический брусок толщиной 5 мм, просверлите в нём отверстие на 0.2 мм шире вашего бурава.



Наденьте пластину на сверло до упора в патрон, затем высверлите глухое гнездо в пробной заготовке до касания этой пластиной поверхности. После подрегулируйте вылет, подкладывая под пластину бумажные шайбы известной толщины. Каждый лист офисной бумаги плотностью 80 г/м2 даёт прирост в 0.1 мм. Так можно добиться шага 0.1 мм без измерительных приборов – достаточно набора из трёх-четырёх шайб.



Твёрдость и влажность обрабатываемой древесины вносят свои коррективы в воспроизводимость глухих каналов. Свежераспиленная берёза с влажностью 18% сверлится легче, чем сухая с 8%, но после усыхания глубина такого отверстия может уменьшиться на 0.5–0.7 мм за счёт радиальной усадки вокруг оси.



Для ответственных соединений, которые будут эксплуатироваться в сухих отапливаемых помещениях, закладывайте запас в 1 мм, либо высверливайте гнёзда после полной акклиматизации заготовок.



При настройке ограничителя глубины на колонковом сверлильном станке всегда начинайте с грубой установки путём совмещения острия бурава с нулевой отметкой, затем поднимайте стол на нужную величину. Более точный метод: зафиксируйте деталь на столе, опустите сверло до касания поверхности, после чего взведите маховик подачи до упора и замерьте штангенциркулем оставшийся ход.



Разность между полным ходом и выставленным упором даст искомую глубину. Современные станки с цифровой индикацией снимают этот вопрос, но в мастерской встречается и старая техника с нониусами, где цена деления 0.05 мм.



Если под рукой нет никаких специализированных приспособлений, а требуется просверлить несколько одинаковых глухих углублений в тонкой фанере (до 6 мм), воспользуйтесь простым правилом «оборот-миллиметр». Для сверла диаметром 3–5 мм на среднестатистическом шуруповёрте один полный оборот рукоятки даёт заглубление примерно на 1.2–1.5 мм.



Отсчитав 10 оборотов, вы получите около 12 мм – этого часто достаточно для размещения магнита или мебельной защёлки. Метод грубый, но в полевых условиях спасает положение.



При сверлении стопки одинаковых заготовок, сложенных в пакет, добиться единой глубины помогает жёсткая фиксация пакета тисками и использование сверла с длиной рабочей части, превышающей толщину стопки. Установите упорное кольцо так, чтобы при проходе через верхнюю деталь бур заглублялся в нижнюю ровно на заданную величину.



Только следите, чтобы между заготовками не попадала стружка – она создаст клин, и реальное заглубление в каждой следующей пластине будет уменьшаться. Продувайте пакет сжатым воздухом перед каждым циклом.



Практика показывает, что наибольшую повторяемость дают не сверла с упорами, а фрезерные работы с использованием копировальной втулки и шаблона. Однако в узких каналах диаметром до 6 мм фреза не помещается, поэтому для миниатюрной мебельной столярки незаменимы именно свёрла с ограничителями.



Хороший комплект из трёх хвостовиков 4, 6 и 8 мм с цанговыми стопорами стоит около 1500 рублей и окупается после первой же партии корпусной мебели без брака по глубине.
