Изготовление криволинейных деталей из древесины всегда было задачей, требующей особого подхода. Выпиливание кривой из цельного массива приводит к перерубу волокон и, как следствие, к серьезной потере прочности.

Гнутье же цельного бруска или доски — процесс трудоемкий, связанный с пропариванием и сложной оснасткой. Существует иной, более технологичный путь, позволяющий получить прочное и долговечное изделие за один цикл прессования.

Речь идет о формировании криволинейного профиля путем одновременного склеивания нескольких тонких листов шпона или реек, уложенных в форму с определенным радиусом.

Суть метода базируется на способности тонкого слоя древесины легко изгибаться без разрушения. В случае с массивом, мы пытаемся деформировать толстый слой, где внешние волокна испытывают колоссальное растяжение, а внутренние — сжатие.

Когда мы берем пакет ламелей, каждая отдельная пластинка толщиной, допустим, 2-3 миллиметра, гнется в форме практически без напряжения. Задача клея — зафиксировать это взаимное положение после того, как все слои будут уложены в матрицу и пуансон.

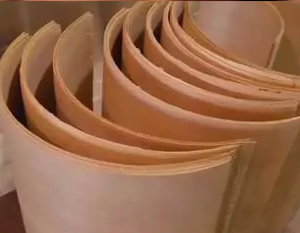

После полимеризации состава мы получаем монолитную деталь, точно повторяющую заданный контур.

Важный момент, который стоит сразу прояснить: не всякий клей подходит для этой технологии. Вам потребуется состав, способный выдержать внутренние напряжения, возникающие в изогнутой детали.

Лучше всего зарекомендовали себя специальные клеи на основе полиуретана или эпоксидные смолы. Они обладают определенной эластичностью после отверждения, в отличие от хрупких карбамидных составов.

Для мебельных производств часто используют составы на основе ПВА с высоким показателем водостойкости и специальными добавками, но при работе с крутыми радиусами полиуретан предпочтительнее. Рабочая температура в помещении должна поддерживаться в районе 20-22 градусов Цельсия, это оптимум для большинства реакционных клеев.

Подготовка материала — основа успеха. Ламели должны быть идеально отфугованы, если речь идет о цельных рейках.

Толщина всех элементов в пакете должна совпадать с высокой точностью, чтобы при запрессовке не возникло непроклеенных зон. Влажность древесины нужно выдерживать в диапазоне 8-10%.

Превышение этого показателя может привести к тому, что после снятия давления деталь «поведет» или появится внутреннее напряжение, которое со временем разрушит соединение. Для ответственных конструкций, таких как гнутые элементы кресел или каркасы диванов, стоит отбирать ламели без сучков, трещин и пороков строения. Любой дефект в одном слое может стать концентратором напряжений во всей детали.

Технология сборки пакета имеет свои нюансы. Клей наносится на обе стороны каждой ламели, кроме двух наружных.

В промышленности для этого используются вальцовые станки, но в частной практике можно обойтись зубчатым шпателем. Расход состава нужно контролировать: избыток клея приведет к выдавливанию и замасливанию поверхности, а недостаток — к непроклею.

Ориентировочный расход составляет 150-200 граммов на квадратный метр склеиваемой поверхности. Собранный пакет укладывается в матрицу (нижнюю часть формы). Важно, чтобы ламели не перекосились и заняли правильное положение.

Расчет толщины пакета напрямую влияет на качество конечного продукта. Существует эмпирическое правило: минимально допустимый радиус изгиба заготовки прямо пропорционален толщине отдельного слоя.

Чем тоньше ламель, тем меньший радиус вы можете получить без риска разрыва волокон на внешней стороне. Для древесины твердых пород, таких как дуб или ясень, минимальный радиус обычно составляет около 20-25 толщин слоя.

Для мягких хвойных пород этот показатель может быть немного меньше. Если вам нужен радиус 300 мм, толщина ламели не должна превышать 12-15 мм? Нет, расчет ведется иначе. Чтобы согнуть пакет общей толщиной 30 мм на радиус 300 мм, вам нужно набрать его, допустим, из 10 ламелей по 3 мм. Каждая из них согнется с радиусом относительно своей нейтральной оси, что вполне допустимо.

Давление прессования играет критическую роль. Оно должно быть достаточным, чтобы сжать все слои и выдавить излишки клея, но не настолько сильным, чтобы пережать древесину.

Величина давления зависит от породы древесины и вязкости клея. Для мягких пород и тонких ламелей достаточно 4-6 кг/см², для твердых пород давление поднимают до 8-10 кг/см².

Обеспечить такое усилие можно с помощью винтовых вайм, пневматических прижимов или струбцин, установленных с определенным шагом. Шаг установки струбцин должен быть частым, чтобы форма не прогибалась и не создавала волнистость на поверхности детали.

Выдержка под давлением — это не просто время, а технологическая пауза. Даже если используется быстросхватывающийся клей, не стоит торопиться вынимать заготовку.

Современные полиуретановые составы набирают первичную прочность за 30-60 минут, но процесс полимеризации продолжается до 24 часов. Только после полного отверждения можно снимать деталь с оснастки и передавать на дальнейшую обработку.

Преждевременное извлечение чревато пружинением: слои попытаются вернуться в исходное плоское состояние, нарушив клеевой шов.

Конструкция пресс-формы заслуживает отдельного внимания. Она должна быть жесткой и точно соответствовать чертежу.

В производстве часто используют формы из многослойной фанеры или литых полиуретановых матриц. Для малых серий отлично работают фанерные ребра, обшитые листовым металлом или пластиком.

Между формой и заготовкой обязательно прокладывают разделительный слой. Это может быть полиэтиленовая пленка, тефлоновая прослойка или специальная смазка. Иначе велик риск приклеить само изделие к оснастке просочившимся сквозь ламели составом.

При работе с длинномерными гнутыми деталями, например, для мебельных фасадов или архитектурных элементов, часто сталкиваются с проблемой трения между слоями в процессе запрессовки. Ламели, особенно длинные, стремятся занять положение, немного смещенное относительно друг друга.

Чтобы этого избежать, используют фиксаторы в торцах формы или временно сбивают пакет тонкими гвоздиками в припусковых зонах, которые потом удаляются. Допустимо использование специальных клеев-расплавов для точечной фиксации пакета перед укладкой в основной пресс.

Нельзя обойти вниманием и вопрос породы древесины. Для наружных слоев, которые будут на виду, обычно отбирают красивый текстурованный материал: дуб, бук, орех или красное дерево.

Внутренние слои могут быть из более дешевой древесины или даже из березового шпона, если нагрузка на деталь невелика. В конструкции лыж или хоккейных клюшек, кстати, давно используют этот принцип, комбинируя разные породы и даже направления волокон для достижения максимальной упругости и прочности.

Чередование направления волокон в смежных слоях увеличивает стабильность геометрии.

Подготовка поверхности перед склеиванием не должна быть идеально гладкой. Легкая шероховатость, оставшаяся после строгания, улучшает механическое сцепление клея с основой.

Полировать ламели, предназначенные под склейку, не нужно. Но очистить их от пыли и обезжирить — обязательно.

Пыль действует как разделитель, снижая адгезию в разы. Для обезжиривания можно использовать обычный уайт-спирит или ацетон, убедившись, что они не оставляют жирной пленки и совместимы с типом клея.

В процессе набора пакета стоит контролировать суммарную толщину. Из-за разнотолщинности материала и слоя клея фактическая толщина детали может превысить расчетную.

Это приведет к тому, что форма не закроется или возникнут чрезмерные напряжения. Опытные мастера делают пробные запрессовки с бумагой или без клея, проверяя посадку.

Припуск по толщине после склеивания обычно составляет 1-2 мм, которые потом убираются шлифовкой или калиброванием.

Склеивание в один прием позволяет создавать не только простые дуги, но и сложные S-образные профили. В этом случае форма делается разъемной в нескольких плоскостях, чтобы можно было извлечь готовое изделие.

При проектировании таких деталей нужно следить, чтобы не было резких перегибов, которые создадут зоны критического растяжения для наружного слоя. Радиусы в самой крутой части кривой не должны быть меньше допустимых для выбранной толщины ламелей.

Скорость сборки тоже имеет значение. Если вы используете клей с коротким открытым временем, например, 10-15 минут, нужно уложиться в этот интервал.

Поэтому все подготовительные операции: настройка формы, подбор ламелей по размеру, должны быть выполнены до того, как будет открыта банка с составом. Для больших пакетов или сложных форм применяют составы с увеличенным временем жизнеспособности, чтобы спокойно уложить все слои и зафиксировать их прижимами.

Готовая деталь после выдержки обычно требует небольшой доработки. Снимаются наплывы клея стамеской или шлифовальной машинкой, калибруется толщина на рейсмусе, если это необходимо.

Главным преимуществом описанного подхода является высокая несущая способность готового элемента. Так как волокна древесины не перерезаны, а лишь изогнуты вместе с деталью, она работает как единое целое, почти не уступая по прочности прямому бруску.

Это открывает широкие возможности для создания изящной и надежной мебели.
