Выбор защитного состава для дерева напрямую определяет долговечность и внешний вид изделия. Мы детально разберем три популярных варианта, оценив их по ключевым для мастера параметрам.

Речь пойдет о чисто технических характеристиках, без отвлеченных рассуждений.

Твердость готовой пленки – основной показатель, сопротивляющийся царапинам и вмятинам. Для ее измерения используют метод по Шору и шкалу Янка.

Полиуретаны, особенно на основе акрила, демонстрируют твердость около 80 единиц по шкале D. Эпоксидные компаунды достигают 95 единиц по тому же стандарту, приближаясь к свойствам твердого пластика. Классические алкидные лаки редко превышают показатель в 75 единиц, что делает их уязвимыми для абразивных нагрузок.

Адгезия, или сила сцепления с основанием, критична для предотвращения отслоений. Эпоксидные смолы обладают выдающейся адгезионной способностью, часто выше 4 МПа.

Они химически взаимодействуют с верхними слоями древесины, создавая прочную связь. Полиуретановые системы требуют безупречно чистой и обезжиренной поверхности для надежной фиксации. Традиционные лаки имеют хорошую адгезию к пористым субстратам, но могут отставать на плотных породах без правильной грунтовки.

Сложность ремонта локальных повреждений сильно разнится. Полиуретановое покрытие относительно просто восстановить.

Достаточно зачистить дефектный участок и нанести новый слой, который интегрируется с предыдущим. С эпоксидкой все иначе – ее высокая химическая стойкость не позволяет растворить старый слой. Ремонт заключается в полном удалении поврежденной зоны механическим путем с последующей заливкой. Лаки часто допускают локальную ретушь, но место вмешательства может быть заметно из-за отличающегося блеска.

Перейдем к методам нанесения этих материалов. Полиуретаны весьма универсальны в работе.

Их можно наносить кистью, валиком или распылителем с диаметром сопла 1.3-1.5 миллиметров. Толщина одного слоя составляет 100-150 микрон, а для достижения стойкости требуется минимум три слоя. Каждый пласт необходимо шлифовать абразивом зернистостью P320 перед следующим этапом.

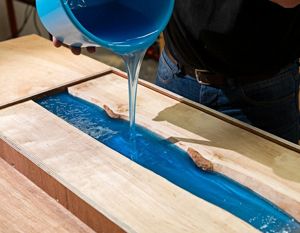

Эпоксидные смолы – это, по сути, материал для заливки. Они требуют точного дозирования компонентов в пропорции 100:40 или 2:1 по массе.

Смешивание проводят медленно, чтобы минимизировать попадание воздуха. Заливку выполняют за одну операцию, формируя слой толщиной до нескольких миллиметров. Для удаления пузырьков часто применяют прогрев строительным феном.

Нанесение лаков считается наиболее традиционным. Составы наносят тонкими слоями, не более 80 микрон.

Межслойная сушка занимает около 4-6 часов при температуре 20°C. Для финишного выравнивания глянцевых поверхностей применяют полировку пастами с размером абразива 5-10 микрон.

Практический совет – всегда тестируйте комбинации материалов на образце. Нанесение полиуретана поверх эпоксидной грунтовки дает превосходный результат.

Эпоксидка заполняет поры и создает идеально ровную базу, а полиуретан сверху обеспечивает стойкость к ультрафиолету и механическим воздействиям. Такая система широко используется для отделки напольных покрытий с интенсивной нагрузкой.

Сравним поведение покрытий под длительной эксплуатацией. Полиуретаны стабильно переносят перепады влажности и температуры.

Их линейное расширение близко к древесному, что исключает растрескивание. Эпоксидные плоскости под прямыми солнечными лучами склонны к незначительному пожелтению и могут терять пластичность. Лаки на органических растворителях стареют с образованием микротрещин, так называемой паутинки.

Для объективной оценки износостойкости применяют Табер-тест. В этом испытании образец обрабатывают вращающимся абразивным кругом.

Результат измеряют в миллиграммах потери массы за определенное число циклов. Качественный полиуретан для пола теряет около 50-70 мг после 1000 оборотов. Эпоксидное покрытие показывает результат на уровне 30-50 мг, а лак – 100-150 мг. Эти цифры наглядно демонстрируют разницу в долговечности.

Температурный режим сушки серьезно влияет на конечные свойства. Полиуретаны отверждаются при положительных температурах выше +10°C.

Эпоксидные составы допускают работу при +15°C и выше, но полная полимеризация достигается за 5-7 суток. Принудительный нагрев до +60°C сокращает этот процесс до нескольких часов. Лаки сохнут при обычных комнатных условиях, но чувствительны к сквознякам и пыли во время твердения.

Выбор инструмента для шлифовки между слоями также имеет значение. Для полиуретана и лака применяют орбитальную шлифмашину с подключением к пылесосу.

Эпоксидную смолу после первичного отверждения обрабатывают эксцентриковой машиной, начиная с зернистости P120 и заканчивая P400. Грубую обработку толстого слоя проводят углошлифовальной машиной с диском P60.

Финишная твердость напрямую зависит от времени полного цикла полимеризации. Полиуретан набирает расчетную прочность через 5-7 суток, даже если поверхность на ощупь кажется сухой.

Эпоксидная смола достигает максимальных значений через 10-14 дней. Лаки окончательно твердеют за аналогичный полиуретану период. Не нагружайте свежее покрытие раньше этого срока.

Совет по колеровке – полиуретаны и лаки хорошо смешиваются с универсальными пигментными пастами. Для эпоксидных смол используют специализированные красители, не нарушающие химическую реакцию отверждения.

Введение пигмента сверх нормы в 7% от массы основы может ухудшить механические свойства финишного слоя.

Каждый материал занимает свою нишу в арсенале столяра. Полиуретан – надежный универсал для большинства интерьерных работ.

Эпоксидная смола незаменима при создании толстых, литых поверхностей и надежной гидроизоляции. Лак остается выбором для реставрационных работ и проектов, где важна традиционная технология. Правильное применение этих средств гарантирует сохранность ваших изделий на десятилетия.
