Работа с длинномерными заготовками малого диаметра всегда считалась задачей, требующей особого подхода. Основная сложность здесь заключается в том, что под давлением резца материал начинает вибрировать и прогибаться, отходя от оси вращения.

Это не только портит геометрию будущего изделия, но и делает процесс небезопасным. Чем тоньше деталь и чем больше её длина, тем сильнее сказывается эффект рычага, когда даже небольшое усилие резания приводит к деформации.

Для устранения этого явления мастера применяют специальное приспособление — подвижный или неподвижный люнет. По сути, это дополнительная опора, которая фиксирует заготовку вблизи точки контакта с инструментом, предотвращая её отклонение.

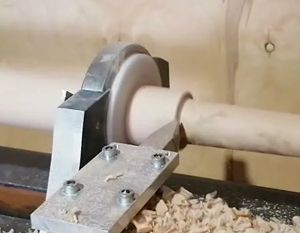

В столярном и токарном деле конструкция люнета представляет собой жесткую раму с роликами, подшипниками или деревянными башмаками, которые охватывают деталь. Использование этого устройства позволяет уверенно работать с заготовками, у которых соотношение длины к диаметру превышает 10:1.

К примеру, при диаметре 20 миллиметров и длине 400 миллиметров вы уже почувствуете необходимость в дополнительной фиксации, а при длине 600 миллиметров и более работать без люнета практически невозможно.

Прежде чем устанавливать приспособление, следует тщательно подготовить саму заготовку. Место соприкосновения с опорами должно быть идеально круглым и гладким.

Если вы только начинаете черновую обработку, необходимо проточить на детали так называемую шейку — небольшой участок, по которому будут скользить ролики люнета. Для неподвижного люнета этот участок делают немного большего диаметра, чем основная деталь, или точно соответствующего конечному размеру, в зависимости от задачи.

В случае применения подвижного люнета, который движется вдоль станины вместе с суппортом, можно точить деталь на всю длину за один проход, последовательно перемещая опору.

Настройка люнета требует внимания к мелочам. Ролики или башмаки не должны сжимать заготовку, нарушая её свободное вращение, но и люфт здесь абсолютно недопустим.

Зазор выставляется минимальным, практически нулевым, чтобы опора лишь слегка касалась поверхности. Для этого часто используют метод пробного прокручивания шпинделя вручную, проверяя равномерность касания по всей окружности.

В современных моделях для точной регулировки предусмотрены микрометрические винты. При работе с мягкими породами дерева, такими как сосна или липа, давление роликов может оставлять вмятины, поэтому опытные токари подкладывают тонкую полоску кожи или плотной бумаги между опорой и заготовкой, предохраняя поверхность.

Выбор режимов резания при использовании дополнительной опоры имеет свои нюансы. Поскольку деталь теперь надежно зафиксирована в двух точках (в шпинделе и люнете), можно смело увеличивать обороты.

Для деревянных заготовок среднего диаметра (30-50 мм) рабочая скорость вращения обычно составляет от 1200 до 2000 оборотов в минуту. При работе с металлом или пластиком параметры будут иными: здесь критически важна подача охлаждающей жидкости и правильный подбор геометрии резца, чтобы исключить тепловое расширение в месте контакта с люнетом.

Твердосплавные пластины на резцах предпочтительнее быстрорежущей стали, так как они дольше сохраняют остроту кромки и снижают усилие резания.

Немалое значение имеет и материал самих опор люнета. В промышленных станках чаще всего используются твердосплавные ролики или шарикоподшипники закрытого типа.

В самодельных столярных приспособлениях можно встретить текстолитовые или деревянные упоры, которые вытачиваются непосредственно под диаметр детали. Твердая древесина, пропитанная маслом, обладает отличными антифрикционными свойствами и не оставляет следов на заготовке.

Для окончательной, чистовой обработки такие упоры даже предпочтительнее металлических, так как они демпфируют микровибрации лучше любой жесткой механики.

Подача резца при точении с люнетом должна быть равномерной. Рывки недопустимы, поскольку они могут привести к заклиниванию детали в опорах.

Начинать резание лучше от центра к задней бабке или от люнета к патрону, в зависимости от схемы. Важно следить за стружкой: если она вьется непрерывной лентой, значит, процесс идет стабильно.

Витую или крошащуюся стружку часто получают при неправильной заточке инструмента или слишком большой глубине резания, что для тонкой детали чревато изломом.

Практика показывает, что наиболее критичными для качества поверхности являются первые проходы после установки люнета. Именно в этот момент происходит приработка опор и заготовки.

Не лишним будет после чернового прохода остановить станок и проверить, не появился ли зазор между роликами и деталью из-за уменьшения её диаметра. Если зазор есть, люнет необходимо поджать, иначе на следующем этапе вибрация вернется.

В серийном производстве, где точность размеров должна выдерживаться жестко, такую подрегулировку выполняют постоянно, контролируя показания штангенциркуля на каждом этапе.

Для особо тонких и длинных деталей, таких как ножки для мебели или веретена, иногда требуется использование двух люнетов одновременно. Один устанавливается ближе к патрону, другой — ближе к середине детали.

Такая схема позволяет обрабатывать заготовки, длина которых в 15-20 раз превышает их диаметр, без малейших признаков биения. Но здесь необходимо строго следить за соосностью всех опор, иначе деталь будет работать на изгиб под собственным весом и усилием прижима.

Не стоит забывать о центровке отверстий в заготовке перед установкой в станок. Если центры будут смещены, то при вращении даже идеально настроенный люнет не спасет от эллипсности готового изделия.

Центровочные сверла должны иметь правильную заточку, а сами центры станка — быть чистыми и не иметь следов выработки. Даже небольшая капля масла на центре задней бабки значительно улучшает скольжение и снижает нагрев детали.

Выбор направления подачи также диктуется особенностями оборудования. На станках с продольным суппортом, оснащенных механической подачей, резец движется равномерно, что дает идеальную поверхность.

При ручной работе главное — сохранять темп и не останавливаться на полпути, чтобы не создавать ступенек. В случае с подвижным люнетом, прикрепленным к суппорту, он перемещается непосредственно перед резцом, оставляя обработанную поверхность позади себя, что полностью исключает её деформацию.

В некоторых ситуациях, при работе с вязкими материалами или пластиком, возникает налипание стружки на ролики люнета. Это приводит к появлению царапин на вращающейся детали.

Здесь поможет регулярная смазка опор и применение специальных СОЖ, если речь идет о металлообработке. При точении древесины достаточно периодически останавливать станок и очищать ролики мягкой щеткой от накопившейся пыли и смолы.

Освоив приемы работы с люнетом, вы сможете расширить свои возможности далеко за пределы обычных токарных работ. Изделия, которые раньше казались слишком хрупкими или сложными в изготовлении, станут доступны.

Будь то балясины для лестницы, длинные ручки для садового инвентаря или декоративные подсвечники с вытянутой формой — люнет позволит выполнить их быстро и с высоким качеством.
