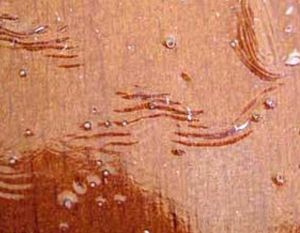

Появление мельчайших кратеров и вздутий на свеженанесённом лаке или краске способно испортить впечатление от самой тщательной столярной работы. Этот досадный дефект возникает по ряду причин, и понимание физики процесса — первый шаг к получению безупречной гладкой поверхности.

Чаще всего газовые включения образуются из-за слишком быстрого испарения растворителя или выхода воздуха из древесных пор, когда материал не успевает растечься и затянуть микроотверстия. На интенсивность этого явления напрямую влияет вязкость состава: чем она выше, тем сложнее пузырькам покинуть толщу плёнки.

Подготовительный этап играет решающую роль в предотвращении неприятностей. Древесина с открытыми порами, такая как дуб или ясень, требует обязательного нанесения порозаполнителя.

Без этого слоя воздух, зажатый в структуре, при нагреве или под давлением краски начинает расширяться и прорываться наружу, увлекая за собой частицы жидкого покрытия. В результате образуются хорошо заметные вулканообразные кратеры, которые после высыхания приходится сошлифовывать.

Для грунтования специалисты используют составы с пониженным поверхностным натяжением, способные проникать глубоко в капилляры и вытеснять оттуда газы.

Серьёзное внимание необходимо уделить выбору метода нанесения. При работе кистью или валиком в массу неизбежно вовлекается атмосферный воздух.

Интенсивное взбивание состава при перемешивании также насыщает его микроскопическими пузырьками, которые затем оседают на отделываемой плоскости. Механическое перемешивание лучше выполнять на малых оборотах, оставляя миксер погружённым глубоко в ёмкость, чтобы не захватывать верхние слои.

После приготовления смеси специалисты часто выдерживают её в покое примерно десять-пятнадцать минут, давая основной массе газа подняться и разрушиться.

Пневматическое распыление требует тонкой настройки оборудования. Давление на входе в краскопульт не должно превышать 2–2,5 атмосфер для материалов средней вязкости.

Слишком сильный поток воздуха разбивает краску в мелкодисперсную пыль, которая, оседая, захватывает пузырьки и образует шагреневую структуру с порами. В системах безвоздушного распыления проблема часто кроется в неправильно подобранном сопле.

Диаметр отверстия 0,013–0,015 дюйма оптимален для грунтовок, а для финишных эмалей лучше использовать насадки 0,017–0,021 дюйма, чтобы обеспечить равномерный веер без разрывов и излишней турбулентности.

Окружающие условия способны свести на нет все усилия. В жарком или ветреном помещении верхний слой отделки схватывается мгновенно, образуя тонкую плёнку, под которой растворитель продолжает испаряться.

Давление паров раздувает это покрытие изнутри, появляются многочисленные бугорки и лопнувшие полусферы. Оптимальным температурным режимом считается интервал от +18 до +22 градусов Цельсия при относительной влажности воздуха не более 60–65%.

В таких условиях испарение идёт равномерно, у газов есть время выйти на поверхность до момента желатинизации слоя.

Если дефект уже обнаружен на свежем покрытии, существуют методы оперативного вмешательства. Для водно-дисперсионных акриловых красок иногда помогает мелкодисперсное опрыскивание водой из пульверизатора.

Капли влаги снижают поверхностное натяжение и разжижают верхний слой, позволяя газам выйти. Однако этот приём требует осторожности и работает только в течение первых пяти-десяти минут после нанесения.

С двухкомпонентными полиуретановыми или эпоксидными системами подобные эксперименты недопустимы — вода может нарушить химию отверждения.

Наиболее надёжный способ устранения пузырьков — промежуточное шлифование. После высыхания первого слоя все дефекты удаляются абразивом с зернистостью Р240–Р320.

Образовавшаяся пыль заполняет микронеровности, а последующий слой ложится на подготовленное основание, имея меньшую склонность к вскипанию. Важно помнить, что каждый последующий слой должен быть тоньше предыдущего.

Финишное покрытие наносится «на отлип», то есть после полного высыхания промежуточного, но до образования твёрдой плёнки, что обеспечивает межслойную адгезию и выдавливание остатков воздуха механически.

Существует и технологическая хитрость, связанная с подогревом материала. Вязкость большинства лакокрасочных материалов падает при повышении температуры.

Если состав нагреть на водяной бане до 40–50 градусов непосредственно перед нанесением, он становится более текучим и легче растекается по поверхности, быстрее освобождаясь от захваченных газов. Но здесь нужна осторожность — слишком горячая смесь может спровоцировать слишком быстрое испарение растворителя и образование кратеров уже по другой причине.

Такой метод хорошо работает с маслами и алкидными лаками, но неприменим для нитроцеллюлозных составов из-за их высокой огнеопасности.

В работе с полиэфирными смолами, которые склонны к сильному газообразованию, применяются специальные добавки — пеногасители. Их дозировка строго регламентирована и обычно составляет 0,2–0,5% от общего объёма.

Превышение концентрации может привести к обратному эффекту — появлению кратеров и ухудшению растекания. Вводить пеногаситель рекомендуется при постоянном помешивании в самом конце подготовки смеси, чтобы равномерно распределить его по объёму, но не взбить раствор.

Инструмент также имеет значение. Кисти с натуральной щетиной оставляют более грубый след и способствуют вовлечению воздуха, особенно если работать ими слишком быстро.

Синтетический ворс с конической заточкой кончика, наоборот, позволяет аккуратно «выкладывать» материал, не взбалтывая его. При использовании валика выбирают шубку со средним ворсом 10–12 мм, которая удерживает достаточно состава, но не разбрызгивает его.

Перед началом работ новый валик обязательно прокатывают по малярному скотчу, чтобы удалить с него фабричные ворсинки, которые могут стать центрами образования пор.

Фильтрация материала — обязательная процедура, которую часто пропускают. Даже в свежей банке могут присутствовать сгустки или плёнка, которые, попадая на поверхность, создают препятствия для равномерного распределения жидкости.

Заливка через капроновый фильтр с ячейкой 100–150 мкм перед наливом в краскопульт или ванночку гарантирует чистоту состава и отсутствие твёрдых включений, провоцирующих дефекты. Эту же операцию стоит повторить, если смесь готовилась из нескольких компонентов и отстаивалась некоторое время.

Нельзя забывать о времени жизни приготовленного состава. У двухкомпонентных материалов после смешивания начинается экзотермическая реакция, повышающая температуру и снижающая вязкость.

Оптимальный промежуток для нанесения часто находится в середине этого периода, когда материал уже достаточно перемешан, но реакция ещё не вошла в активную фазу с интенсивным тепловыделением. Нанесение в конце жизненного цикла чревато тем, что состав становится слишком густым и пузырьки в нём застывают, не успевая подняться.

Для локального удаления одиночных вздутий на ещё влажной плёнке используют поролоновый тампон, слегка смоченный растворителем, соответствующим типу покрытия. Острым концом тампона аккуратно прокалывают пузырёк и тут же разравнивают края.

Этот приём требует твёрдой руки и применим только на горизонтальных плоскостях, иначе материал потечёт. В промышленных условиях для борьбы с дефектами применяют проход специальным игольчатым валиком сразу после нанесения, который прокалывает поднявшиеся пузырьки, но оставляет микроотверстия, которые затем затягиваются самой краской.

Стоит упомянуть и о совместимости слоёв. Нанесение нитролака поверх масляной краски почти гарантированно вызовет сморщивание и образование волдырей из-за агрессивного воздействия растворителя на нижележащий слой.

Всегда нужно придерживаться правила: последующий слой должен содержать растворитель менее активный, чем предыдущий, либо использовать материалы из одной химической группы. Производители обычно указывают рекомендации по системе покрытия в технических описаниях, и пренебрежение этими данными ведёт к неизбежным пузырям и отслоениям.

Влажность древесины — ещё один скрытый враг. Если массив или шпон содержат более 12% воды, то при нагреве солнечными лучами или даже просто при комнатной температуре эта влага начинает испаряться из глубины, прорываясь наружу и приподнимая лак.

Образовавшиеся в таком случае дефекты напоминают крупные волдыри, которые не поддаются шлифовке без сквозного повреждения покрытия. Контроль влажности материала перед началом отделки обязателен, особенно в осенне-весенний период, когда отопительные приборы ещё не включены или уже отключены.

Практика показывает, что идеальная поверхность получается при нанесении трёх тонких слоёв вместо одного толстого. Толщина каждого слоя в жидком состоянии не должна превышать 120–150 микрометров.

Измерить это можно с помощью гребёнки-толщиномера, прикладывая её к мокрой плёнке. Такой подход гарантирует, что растворитель и воздух успеют покинуть покрытие до фиксации, а каждый последующий слой ляжет на уже твёрдое и обеспыленное основание, исключая вероятность коалесценции пузырьков между слоями.

Иногда причиной кратеров становятся микроскопические загрязнения, невидимые глазом. Силиконовые масла от смазки инструмента, частицы воска от полиролей или просто жир от пальцев рук создают зоны с аномально низким поверхностным натяжением.

Краска в этих местах растекается иначе, образуя углубления. Тщательное обезжиривание поверхности перед финишем с использованием уайт-спирита или специальных обезжиривателей, а также работа в чистых перчатках — обязательное условие профессионального результата.

В случаях, когда покрытие уже полностью высохло и пузырьки затвердели, радикальным методом является полное удаление дефектного слоя циклеванием или грубой шлифовкой с последующим нанесением нового. Пытаться зашлифовать только верхушки вздутий бесполезно, так как под ними остаётся полость, которая проявится снова после нанесения свежего материала.

Только удаление покрытия до здорового основания способно дать чистую плоскость для дальнейшей работы.
