Когда перед столяром встает задача надежно прихватить одну заготовку к другой без использования струбцин или винтов, на помощь приходит обычная с виду, но крайне технологичная лента с двухсторонним клеящим составом. В производственной практике я постоянно сталкиваюсь с ситуациями, где требуется исключить смещение элементов во время обработки, при этом не оставляя следов от крепежа.

Грамотно выбранный материал для временного соединения позволяет удерживать декоративные накладки при фрезеровании, фиксировать шаблоны к корпусу детали или создавать пакеты из тонких ламелей для калибровки.

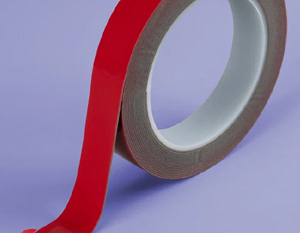

Сразу стоит разобраться в типах адгезивных носителей, доступных на рынке. Ленты различаются по базовой основе — это может быть бумага, ткань или вспененный акрил.

Для деревообработки наиболее приспособленными считаются варианты на бумажной основе с толщиной клеевого слоя от 0.08 до 0.15 миллиметра. Такая конфигурация дает минимальный зазор между плоскостями, что особенно ценно при обработке на рейсмусе или калибровальном станке, где даже десятые доли миллиметра влияют на конечный результат.

Обратите внимание на состав клея: существуют акриловые и каучуковые композиции. Акриловый слой более устойчив к перепадам температуры и влажности, он выдерживает нагрев до плюс 90 градусов по Цельсию без потери держащей способности.

Каучуковые формулы мягче и обеспечивают мгновенное схватывание даже на слегка шероховатых поверхностях, но они боятся нагрева и длительного воздействия растворителей. В случае с работами внутри мастерской при комнатной температуре оба типа будут работать хорошо, однако для фиксации деталей, которые далее будут подвергаться фрезерованию с высокими оборотами, я предпочитаю акрил.

Перейдем к подготовке соединяемых поверхностей. Чистота здесь играет первостепенную роль — любая пыль, опилки или жировой след от пальцев снижают площадь реального контакта клея с деревом как минимум на 30 процентов.

Перед наклеиванием рекомендую пройтись по плоскостям уайт-спиритом или изопропиловым спиртом, после чего дать им полностью высохнуть на воздухе в течение пары минут. Для шлифованных заготовок с зернистостью 180-240 единиц адгезия будет максимальной, тогда как слишком гладкая поверхность (лакированная или полированная) потребует предварительного матирования наждачной бумагой с номером 320.

Теперь о том, как именно расположить ленту на заготовке. Многие неопытные мастера оклеивают всю площадь сплошным полотном, что потом превращается в мучение при разделении деталей.

Достаточно наклеить несколько узких полосок шириной 5-10 миллиметров по периметру и одну-две в центре, оставляя промежутки между ними в 30-50 миллиметров. Такая схема обеспечивает надежную фиксацию против сдвига, но при этом после обработки вы сможете разделить элементы тонким стальным лезвием или пластмассовым клином без риска сколов на кромках.

Необходимо помнить про усилие прижатия в момент монтажа. Чтобы запустить химическую реакцию полимеризации в акриловых составах, требуется приложить давление около 3-5 килограммов на квадратный сантиметр площади контакта.

В домашней мастерской этого легко достичь, пройдясь по оклеенной поверхности твердым валиком или ровным бруском с равномерным нажимом. Без достаточного обжатия клей останется вязким, и в процессе работы детали начнут ползти относительно друг друга.

Конкретный пример из практики: фрезерование фигурного профиля по шаблону. Вы вырезаете образец из фанеры толщиной 8 миллиметров, затем временно фиксируете его к заготовке из ценной породы древесины.

Копировальная фреза с подшипником создает боковые нагрузки до 10-15 ньютонов, и здесь важно распределить полоски ленты равномерно, избегая зон в 10-15 миллиметрах от края реза, чтобы инструмент случайно не подцепил край клеящего материала. При скорости вращения 18000 оборотов в минуту случайно попавшая на фрезу липкая масса размажется по заготовке, и вывести её потом будет крайне сложно.

Для временной сборки рамок или угловых соединений можно использовать способ точечной фиксации. Вырезаете из ленты квадратики 5 на 5 миллиметров, размещаете их по углам сопрягаемых элементов с шагом 40-60 миллиметров.

Такой подход особенно хорош для предварительной примерки деталей шипового соединения перед нанесением столярного клея — вы можете прихватить шип в гнезде и проверить геометрию всей конструкции без дополнительных прижимов. После подтверждения точности элементы легко разъединяются легким ударом киянки сбоку.

Работа с капризными породами вроде вишни или ореха требует внимания к остаточному следу. Некоторые дешевые ленты на каучуковой основе оставляют на поверхности жирные разводы, которые проявляются после нанесения масла или воска.

Проведите тест на обрезке: приклейте полоску, подержите её 20 минут, затем удалите. Если под лупой виден липкий след, выбирайте продукцию с маркировкой "легкое удаление" или "для временной фиксации". В профессиональных сериях производителей Tesa или 3M такие эффекты сведены к минимуму.

При фиксации тонких шпоновых листов толщиной 0.6-1.5 миллиметра к подложке нужно учитывать коробление от влаги. Бумажная основа ленты практически не дает усадки, что исключает деформацию.

Здесь я советую наносить адгезив по всей плоскости заготовки полосами с интервалом 25-30 миллиметров, оставляя между ними каналы для выхода воздуха при прикатке. Каждый лист шпона после приклеивания необходимо прогладить сухим утюгом через крафт-бумагу при температуре 50-70 градусов, что активирует клеевой слой и усилит схватывание.

Случается, что после завершения обработки детали не желают расставаться без сопротивления. Не пытайтесь оторвать их резким рывком — так можно сломать тонкие перегородки или расколоть массив.

Вместо этого вставьте клиновидную пластинку в стык и постукивайте молотком, постепенно увеличивая зазор. Оставшиеся фрагменты ленты удаляются вращательным движением пальца, а если клей засох — используйте кусочек скотча, прижимая его к загрязнению и резко отрывая. Изопропиловый спирт без вреда для дерева растворит упрямые остатки, не затрагивая природные смолы.

Подбирая ленту для конкретной операции, обращайте внимание на паспортную адгезию, измеряемую в ньютонах на сантиметр ширины. Для удержания детали массой до 2 килограммов при сверлении или ручном пилении хватит показателя 3-4 Н/см.

Когда речь заходит о фрезеровании с подачей на станке, где возникают вибрации, выбирайте продукты с адгезией не ниже 7-8 Н/см. Указанные цифры обычно печатают на внутренней стороне втулки или на официальном сайте изготовителя — не пренебрегайте этой информацией.

Длительность надежного удержания зависит от температуры в мастерской. При 15-18 градусах Цельсия акриловые составы набирают максимальную прочность через 4-5 часов, а при 22-25 градусах достаточно 30-40 минут.

Я часто применяю следующий трюк: перед монтажом прогреваю заготовки строительным феном до 35-40 градусов, затем накладываю ленту и прижимаю. Теплая поверхность уменьшает вязкость, позволяя клею заполнить микронеровности древесины более эффективно, в результате чего фиксация становится крепче на те же 20 процентов.

В работе с цилиндрическими деталями, например, при временной установке ручки на токарном патроне, обычный плоский скотч не подходит. Для криволинейных поверхностей существуют специальные ленты на тканевой основе с высокой эластичностью, способные оборачиваться вокруг радиуса без образования складок.

Они держат хуже по касательной силе — всего 2-3 Н/см, поэтому для надежности нужно увеличить площадь контакта, наклеивая несколько параллельных полос вдоль оси вращения.

Наконец, стоит упомянуть про хранение самого материала. Двухсторонняя лента боится прямых солнечных лучей и повышенной влажности.

Держите её в герметичном пластиковом контейнере или закрытом шкафу при влажности воздуха не более 60 процентов. Просроченный на полгода продукт теряет до половины своих адгезионных свойств, что выливается в отклеивание заготовки в самый неподходящий момент. Покупайте ровно столько, сколько планируете израсходовать за ближайшие 2-3 месяца, обращая внимание на дату производства.
