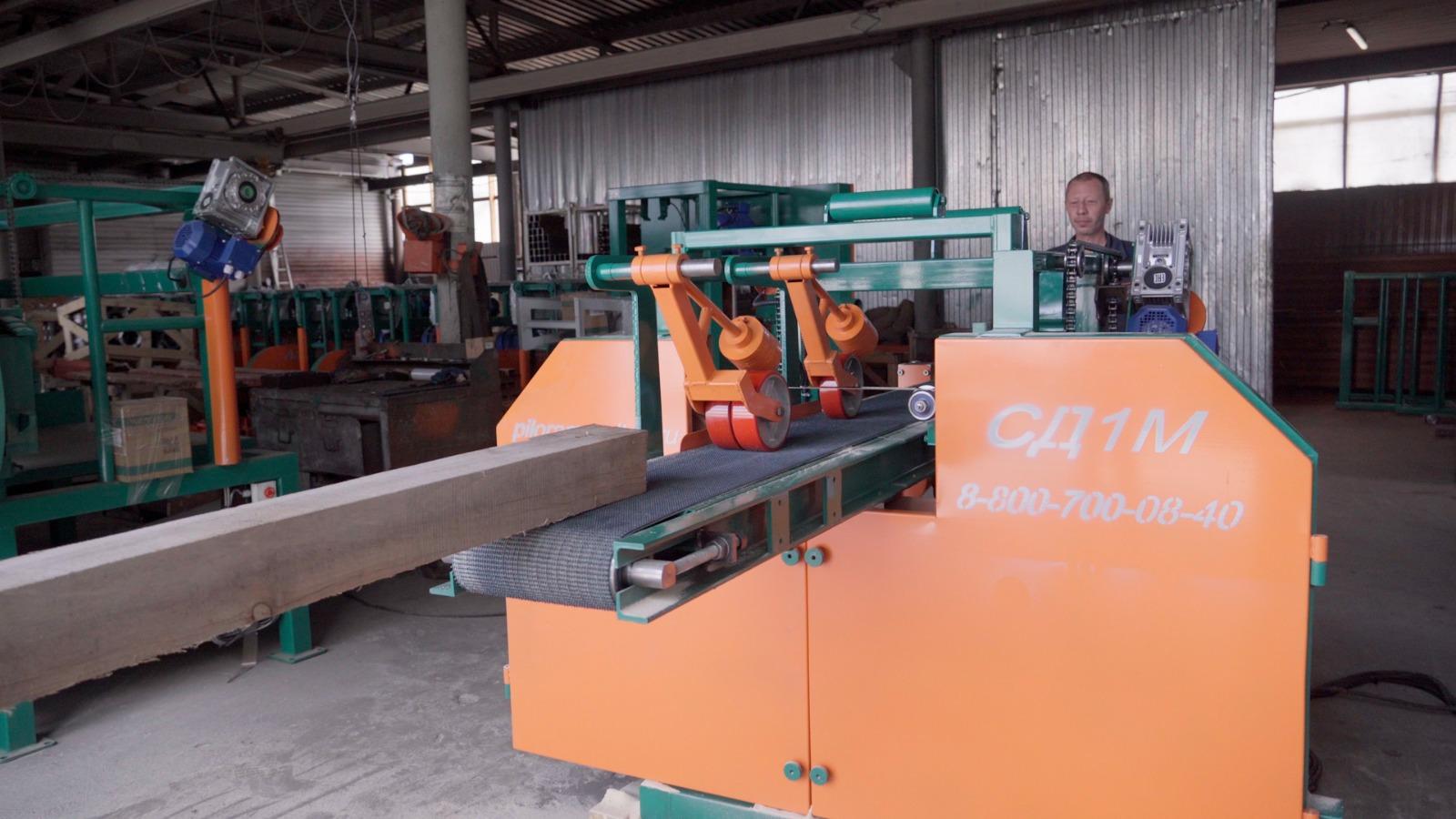

Станок ленточнопильный делительный для распиловки лафета и бруса СД1М

Станок ленточнопильный делительный для распиловки лафета и бруса СД1М

Бренд: Алтайлестехмаш

Рейтинг:

Наличие:

В наличии

Количество:

− +

490000

Обратите внимание!

При заказе более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

Станок предназначен для продольной распиловки (роспуска по длине) бруса, досок, горбыля.

Комплектация:

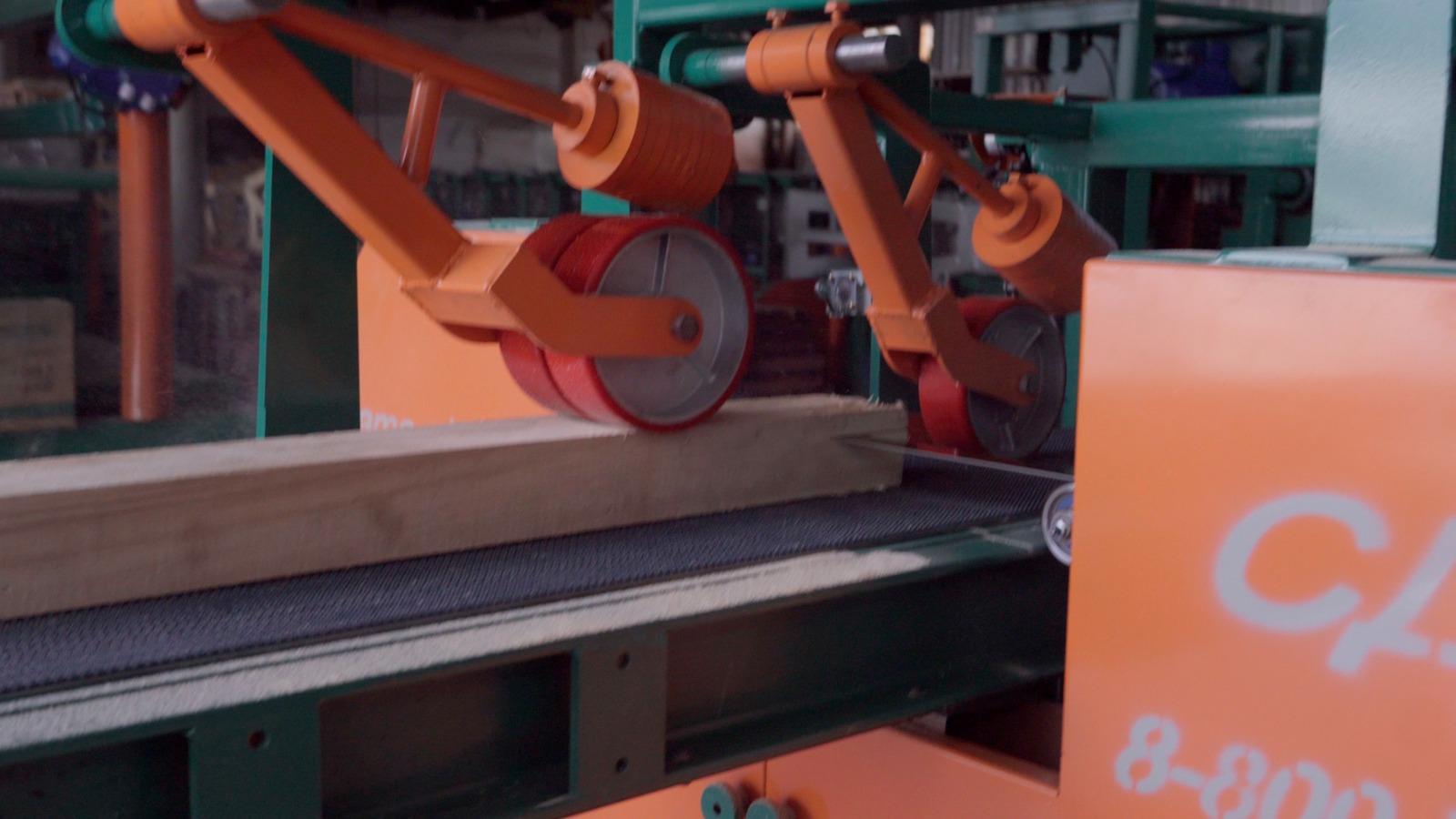

подача заготовки по транспортной ленте (скорость подачи плавная, регулируемая)
- каналы на кожухе пильного блока под установку аспирации

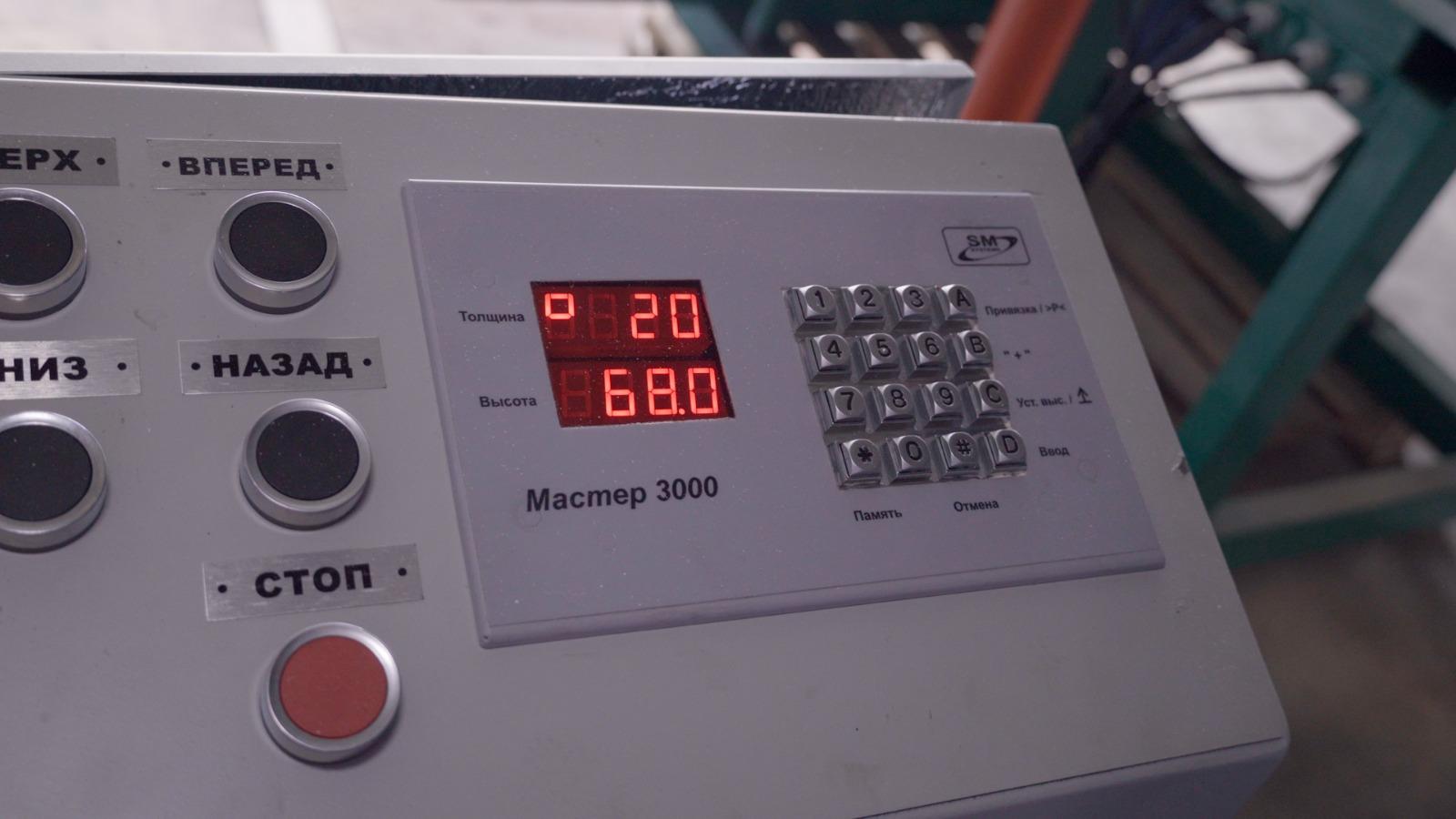

обогреваемый шкаф управления (по заказу)

В конструкции станка применяется массивная сварная станина, на которой установлен ленточнопильный блок над транспортером подачи заготовки. Все узлы станка расчитаны на длительный срок службы в режиме круглосуточной работы.

Преимущества:

Компактный размер
Возм. установки механизма для возврата пиломатериала
Минимальная длина заготовки 500мм
Минимум опилок
Повышает % выхода готовой продукции

Видео:

Длина, мм 2600
Ширина, мм 1800
Высота, мм 1400
Мощность главного эл. двигателя, кВт 7,5
Масса, кг 550
Скорость подачи, м/мин 0-9-18
Диаметр шкивов, мм 600
Ширина подающего конвейера, мм 320
Параметры Значение Максимальные размеры профиля обрабатываемого материала (В х Н), мм 320x270

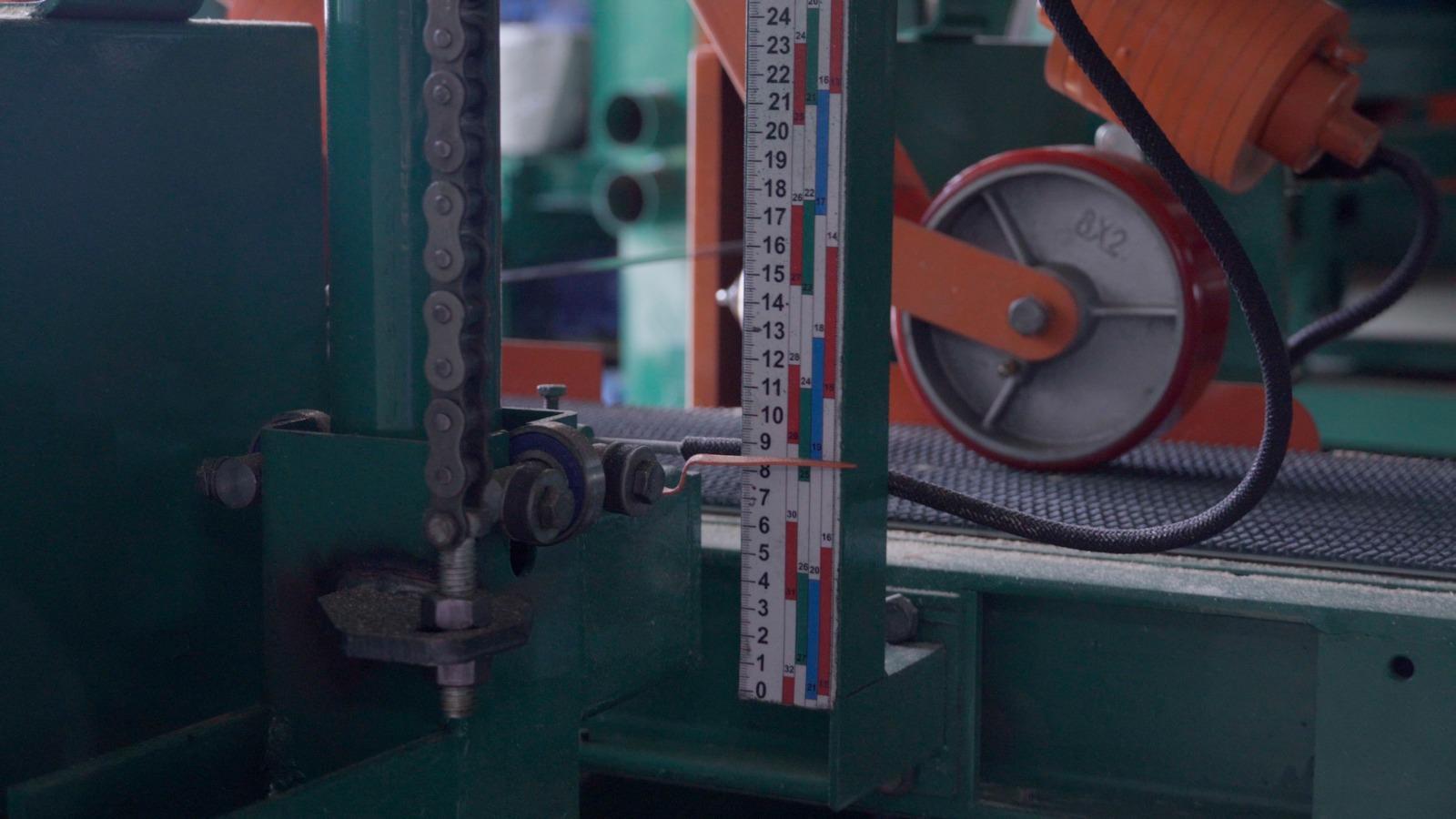

Расстояние от пилы до плоскости транспортера, мм 5…150
Количество пильных лент, шт 1
