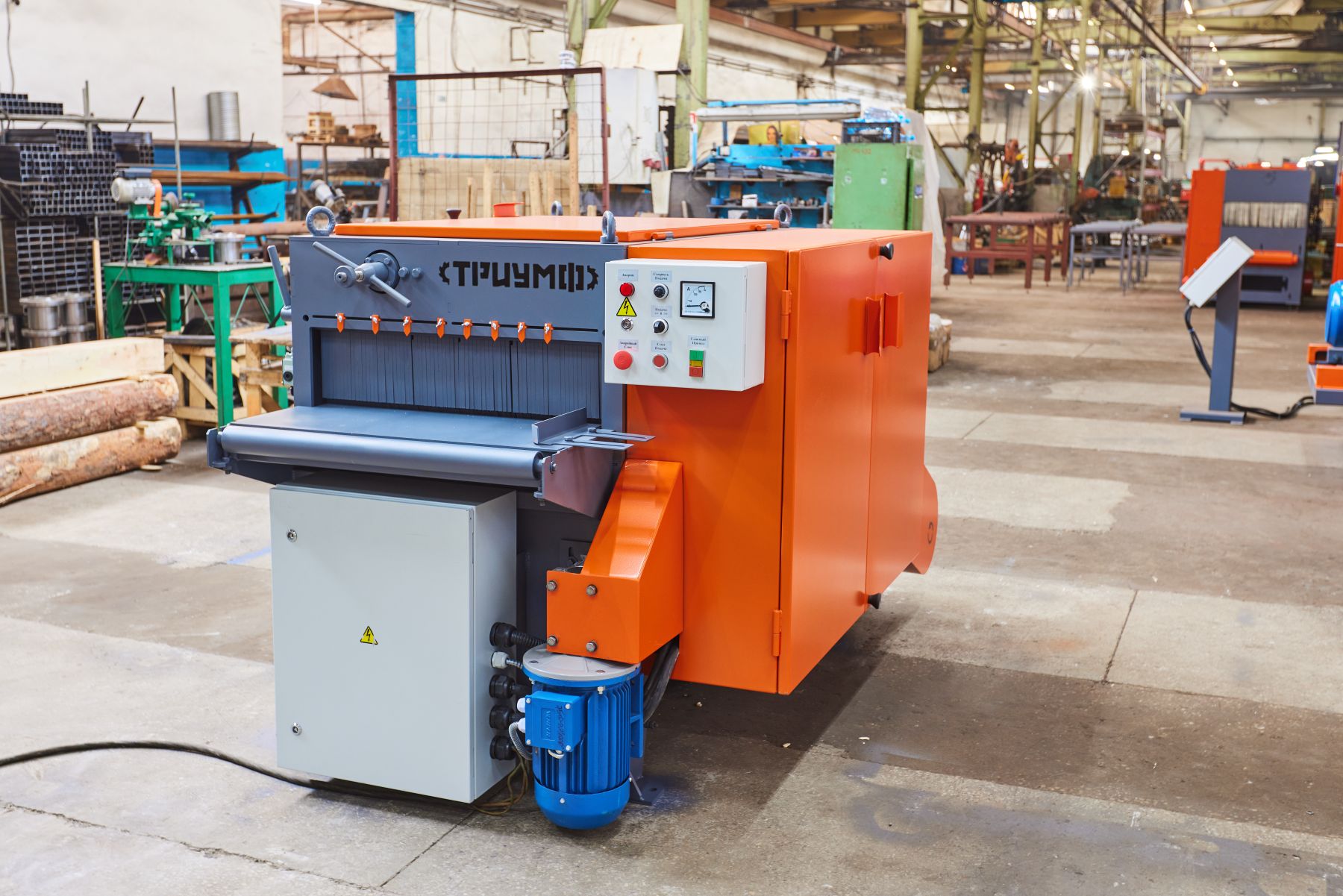

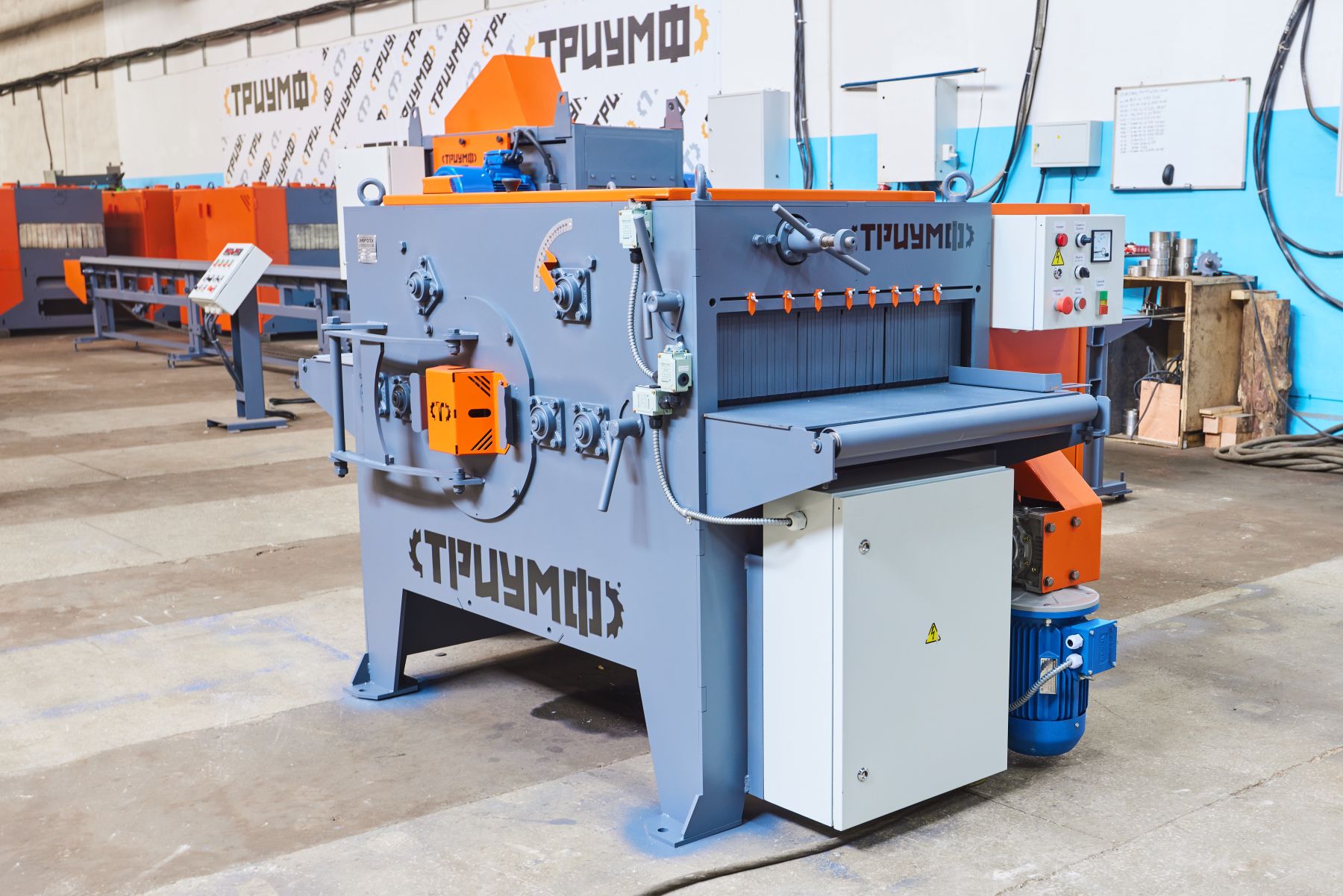

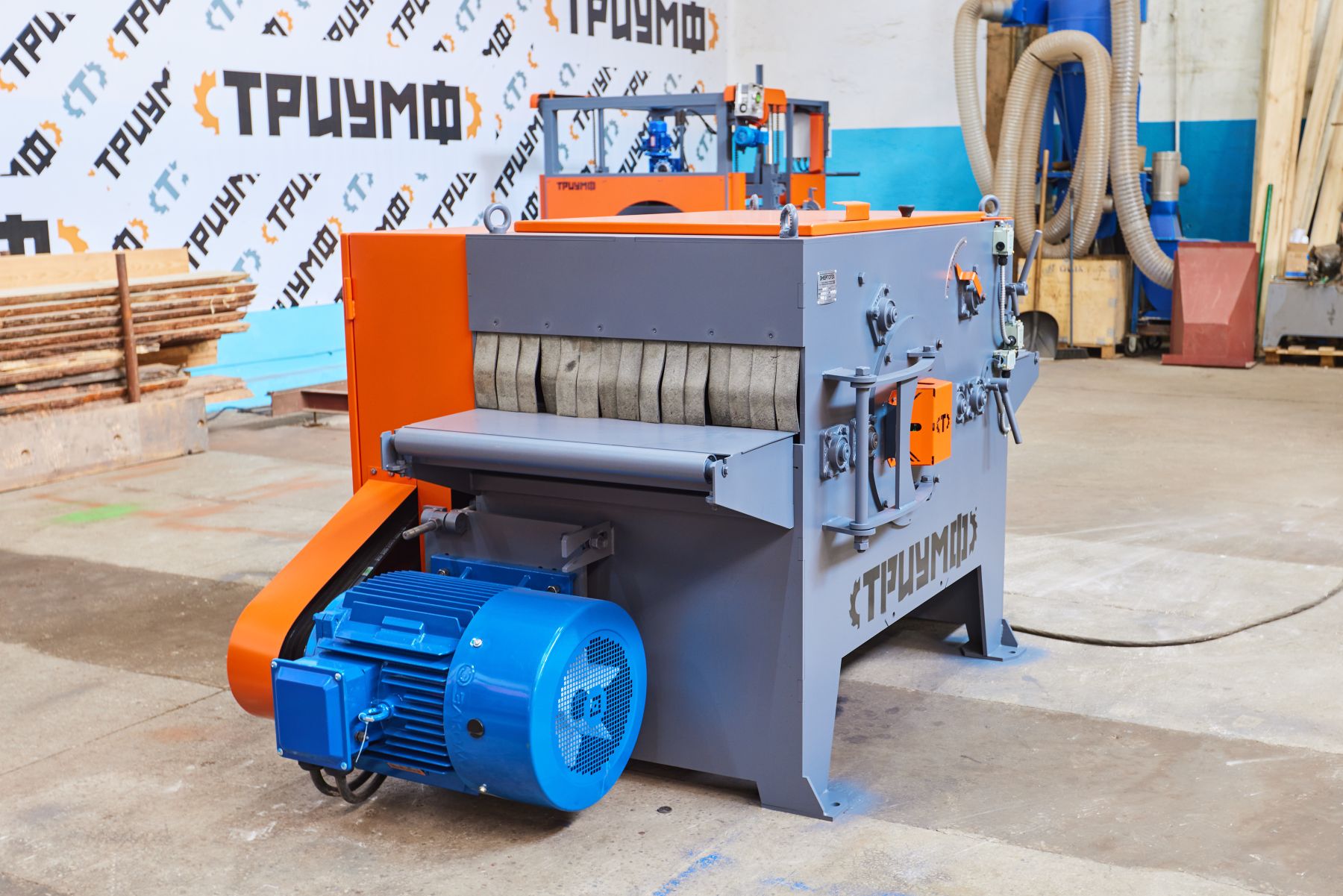

Многопильный одновальный станок «ТРИУМФ» Б700

Многопильный одновальный станок «ТРИУМФ» Б700 (55кВт)

Бренд: Энерготех

Рейтинг:

Наличие:

В наличии

Количество:

− +

750000

Обратите внимание!

При заказе ленточных и дисковых пил на сумму более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

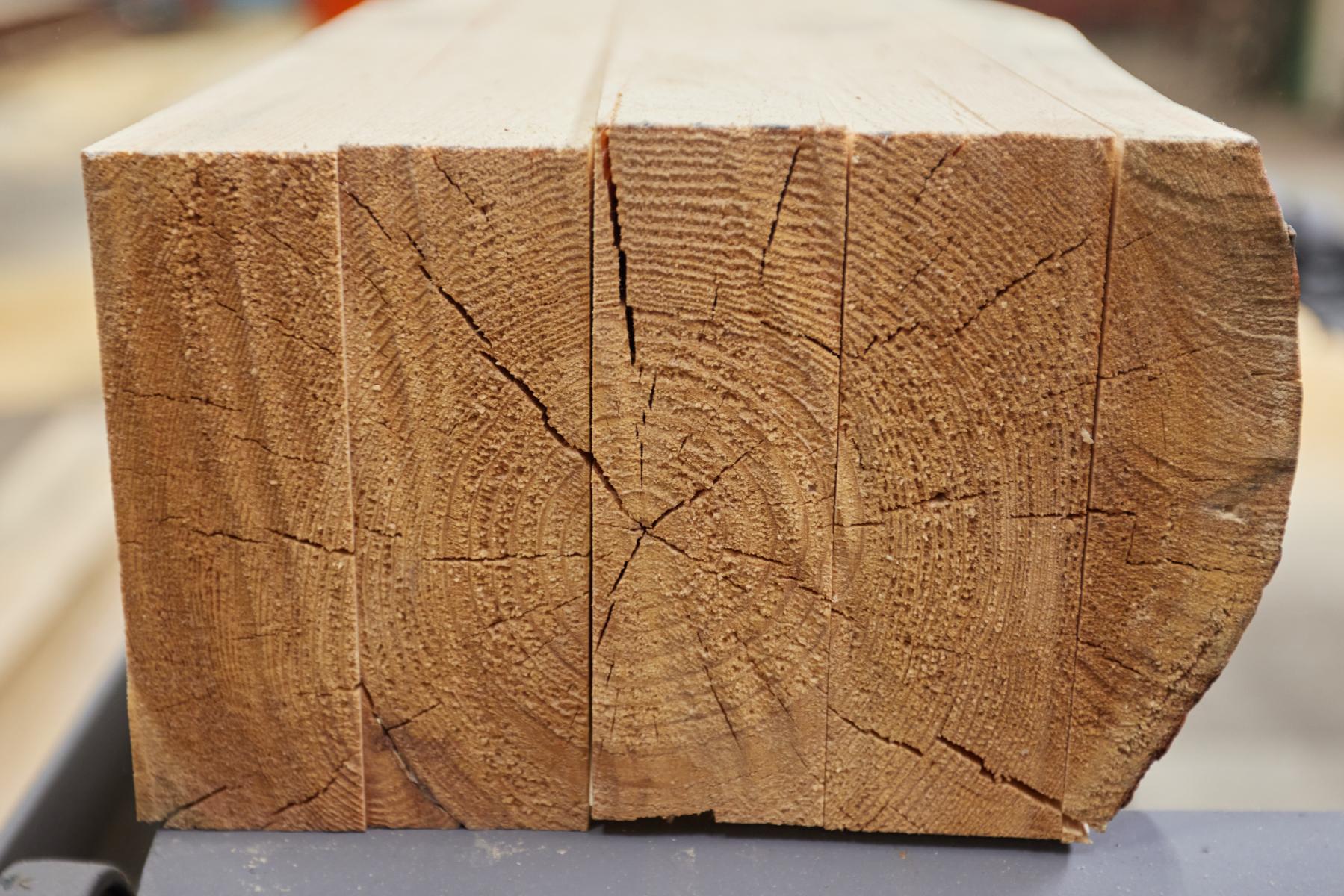

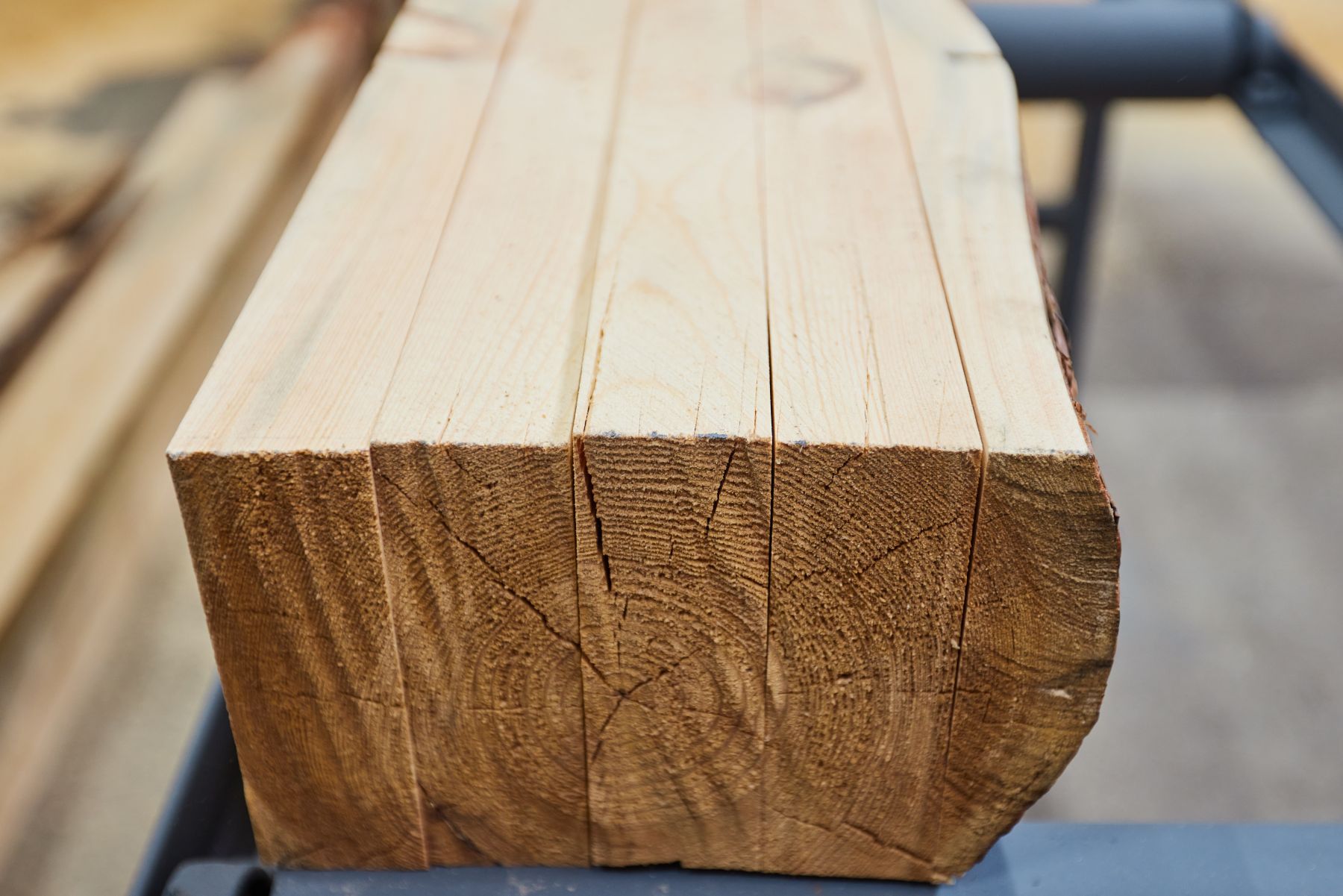

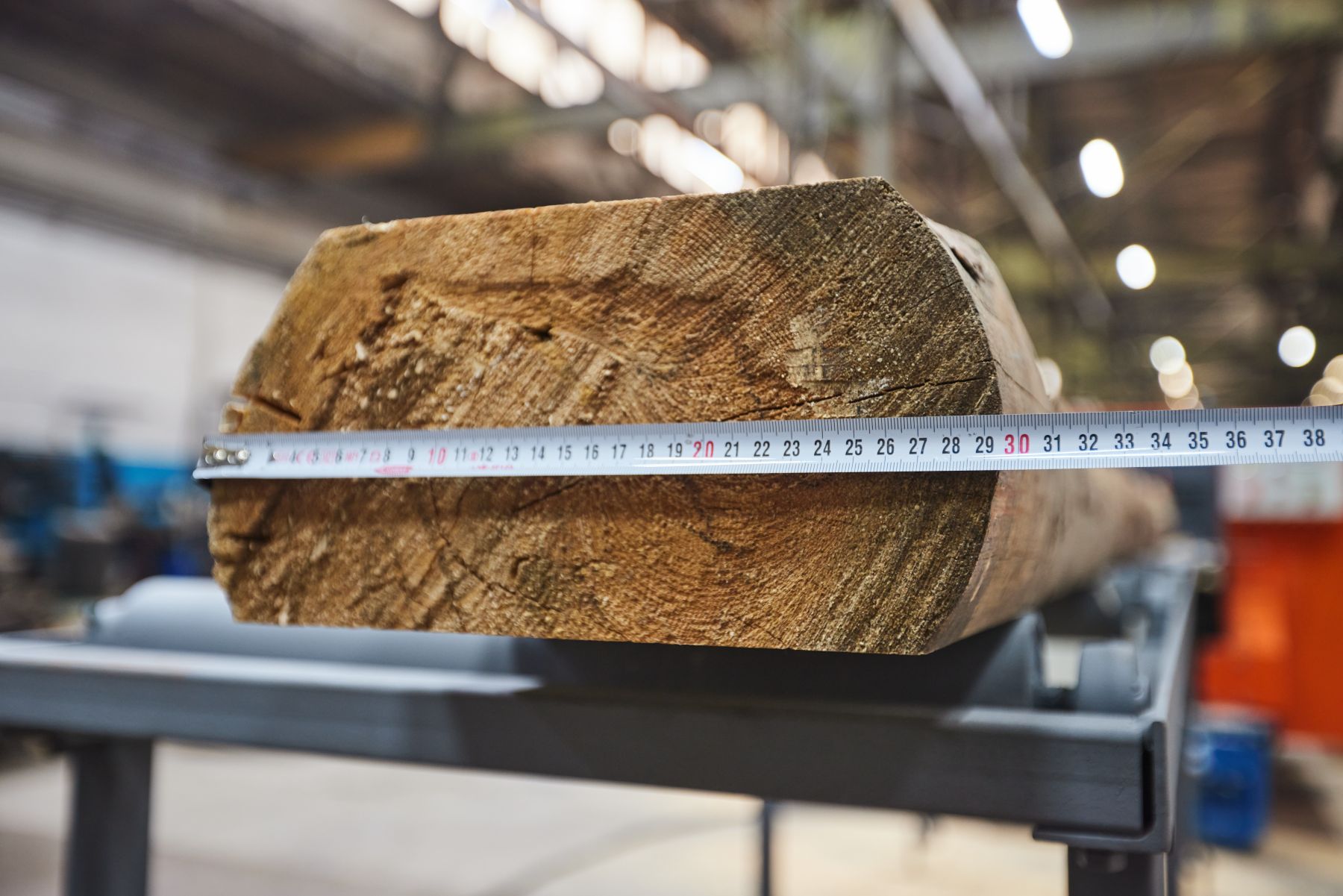

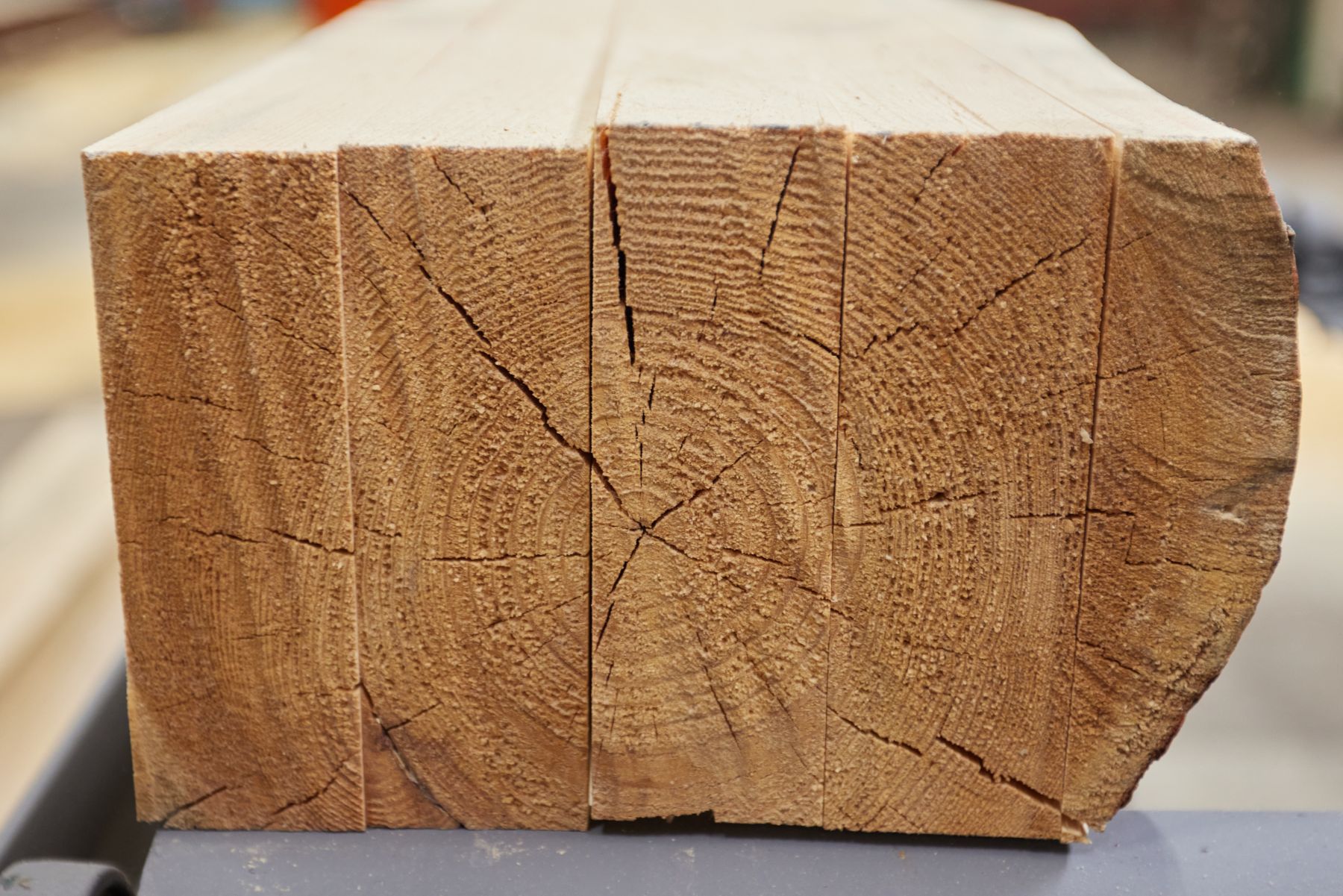

Многопильный одновальный станок «ТРИУМФ» Б700 является станком второго ряда и предназначен для распиливания двухкантного, трехкантного и четырехкантного бруса высотой до 160 мм, а так же производить роспуск доски или щита шириной до 700 мм.

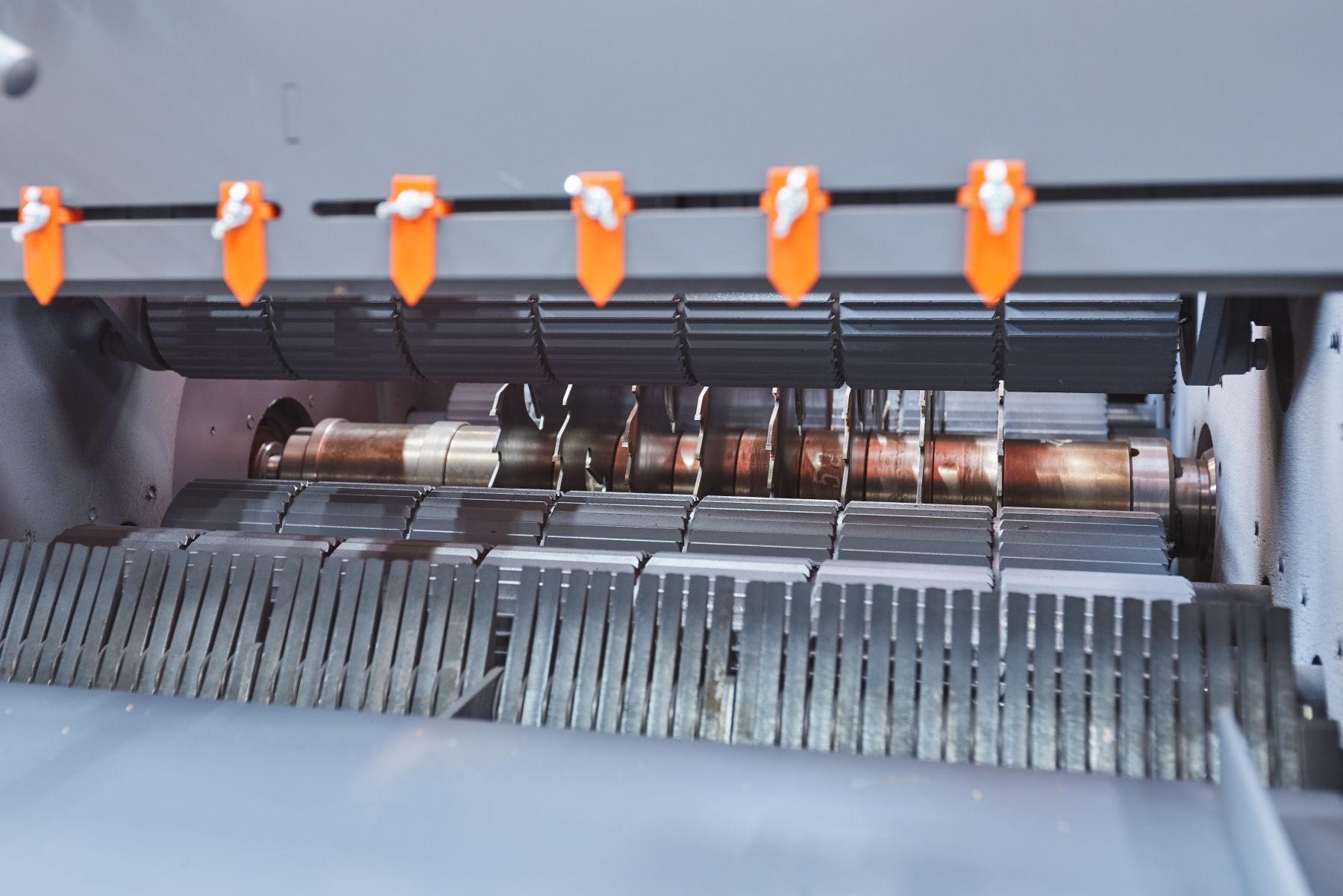

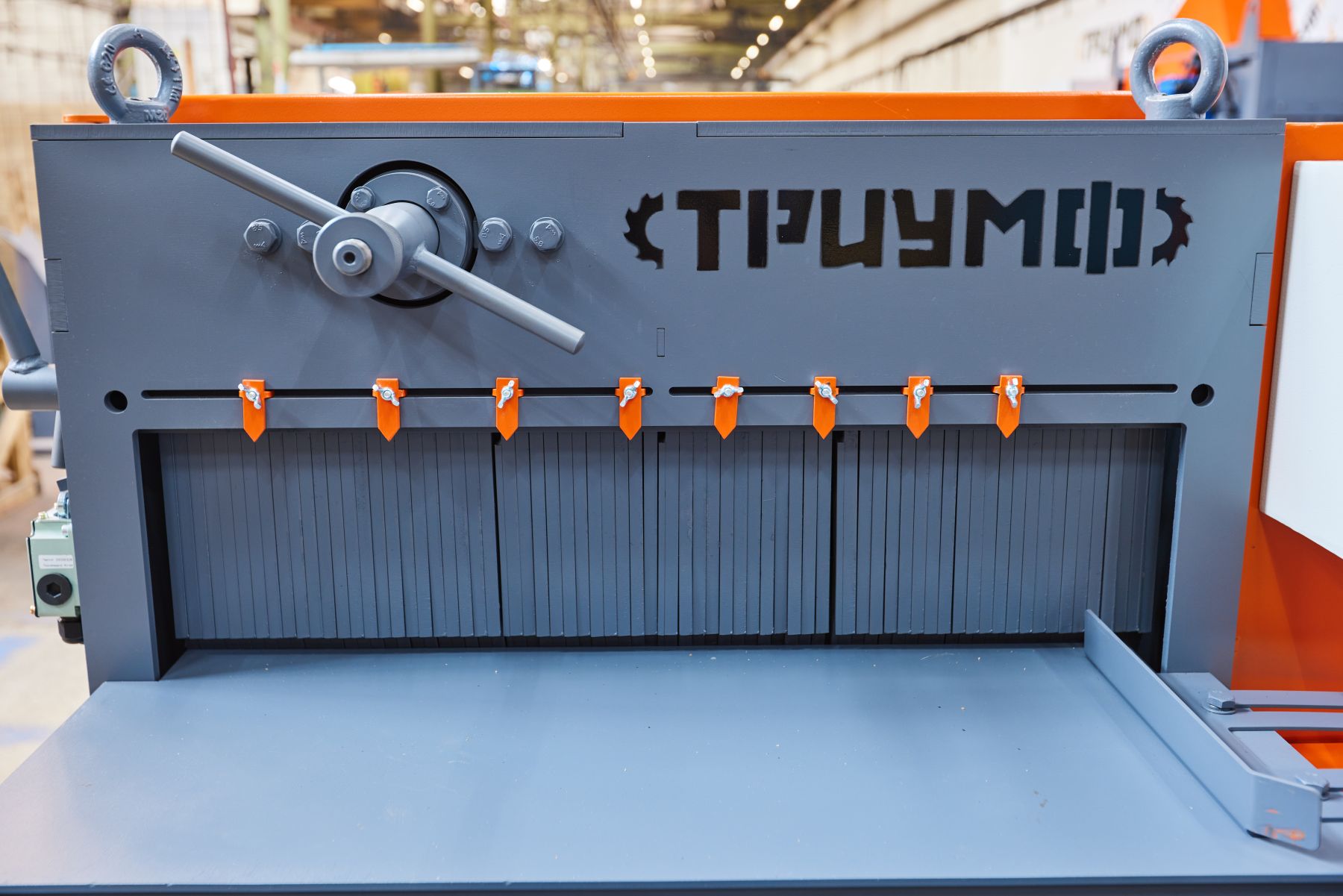

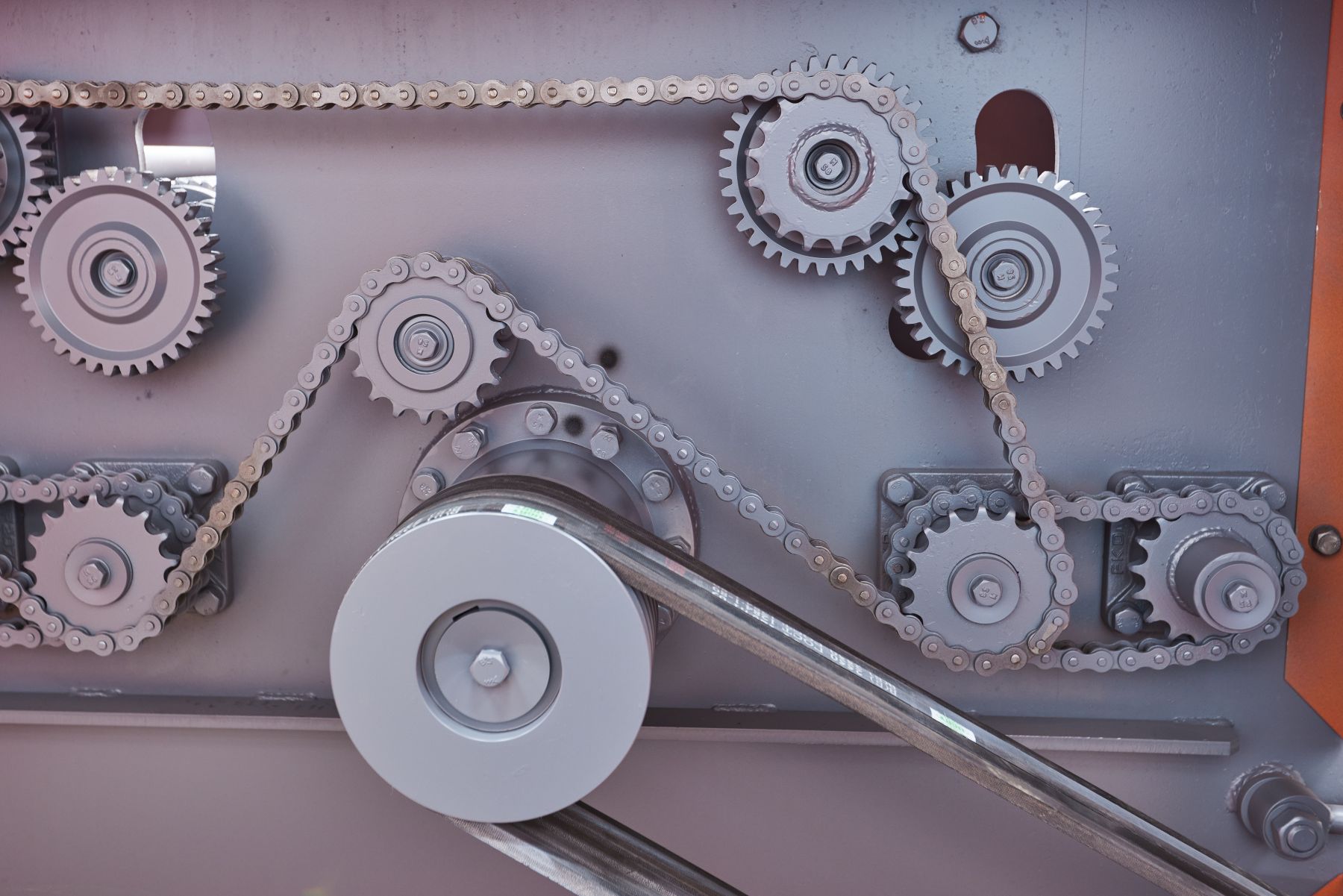

Станок стационарного типа. Прост и надежен в эксплуатации, при своевременном техническом обслуживании. Необходимое расстояние между дисковыми пилами устанавливается специальными распорными втулками (проставками). Станок имеет двухрядную когтевую завесу с верхними и нижними когтевыми шторками. Перемещение лафета осуществляется приводными рябухами, что обеспечивает высокую точность перемещения заготовки и прямолинейность хода. Скорость перемещения имеет плавную регулировку, через частотный преобразователь. Имеется обогрев электрооборудования.

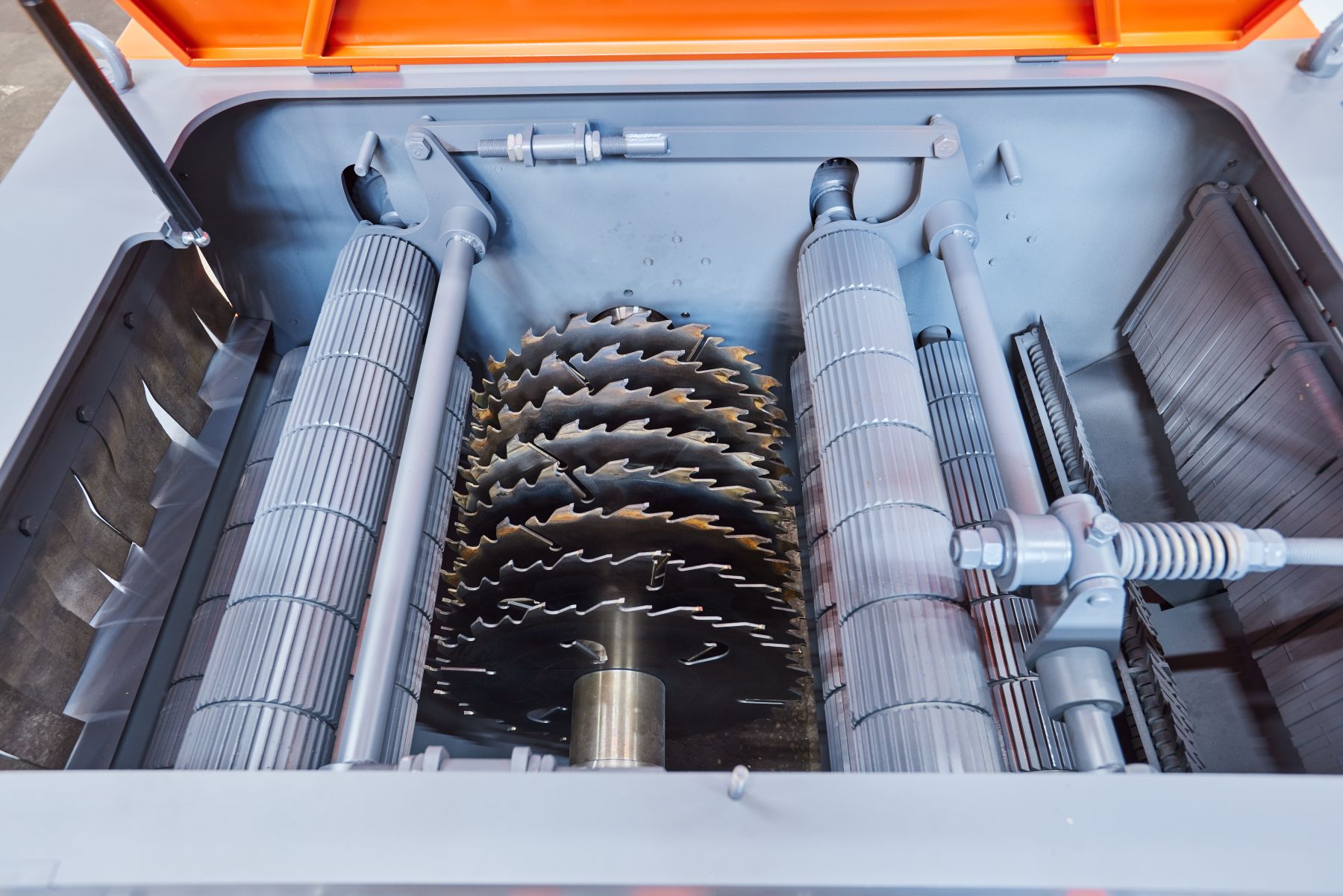

Для распиловки используются дисковые пилы диаметром от 300 до 450 мм с посадкой 75 мм (с двумя шпоночными пазами).

Преимущества многопильного станка «ТРИУМФ» Б700

Преимущество	Выгода

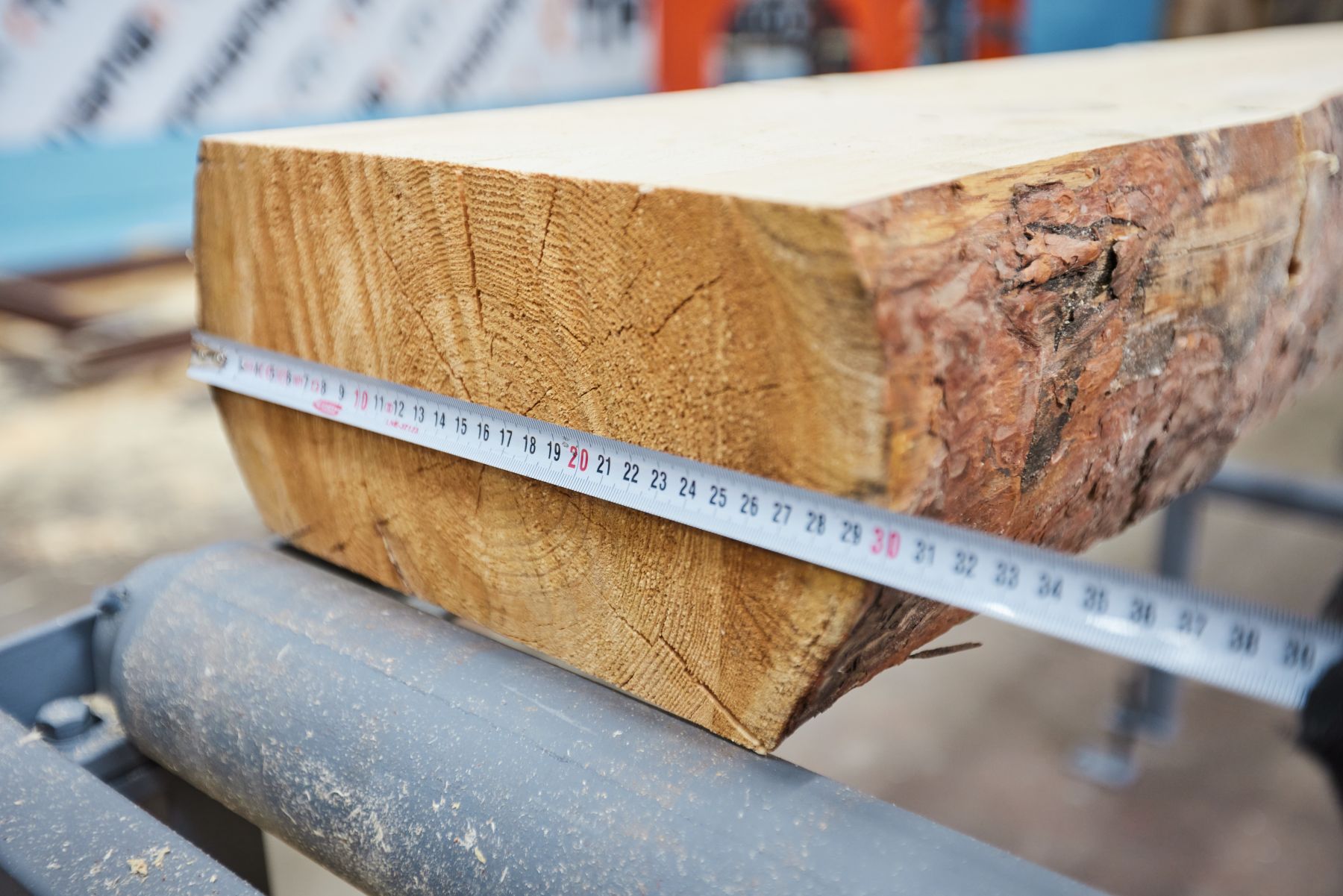

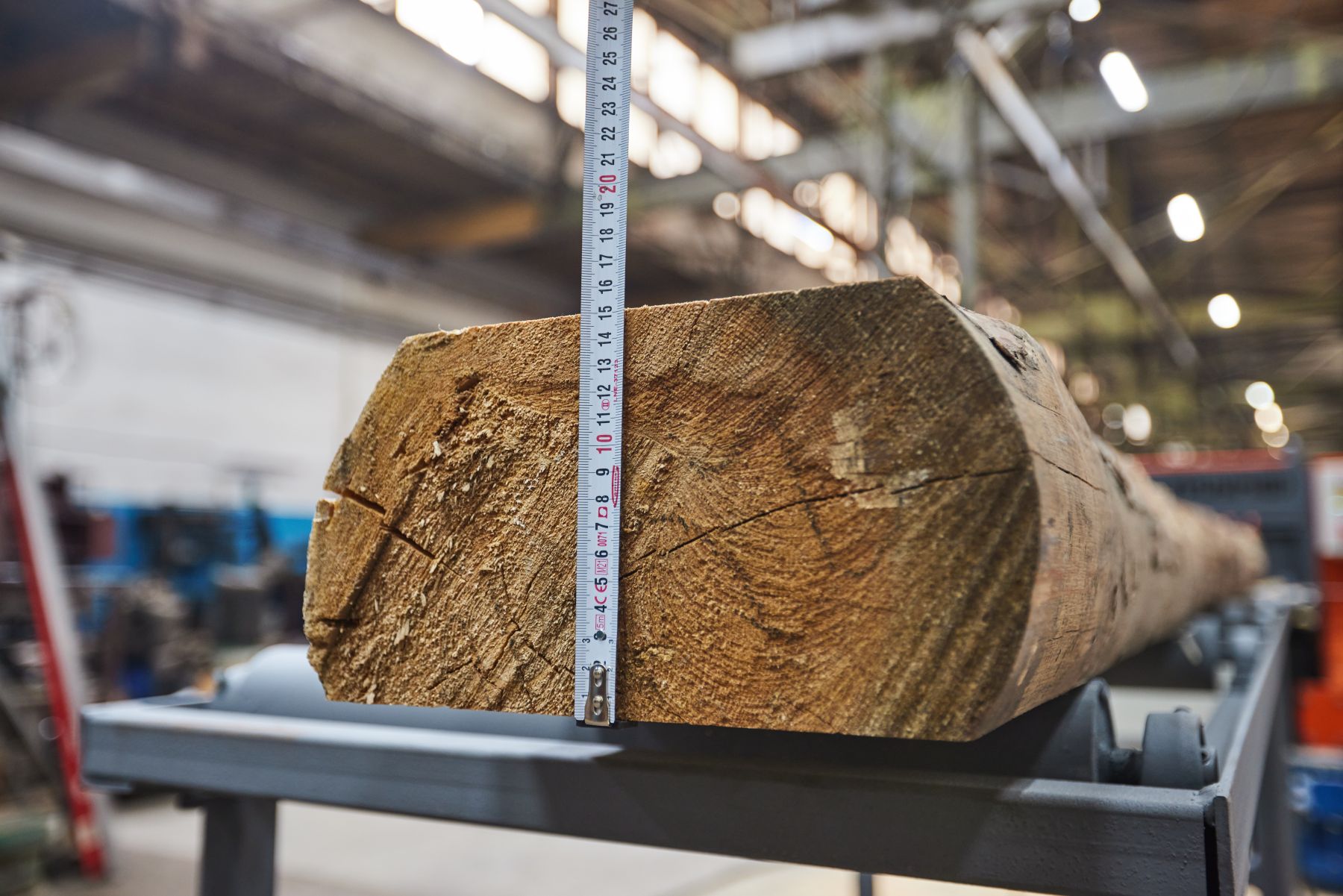

Высота заготовки до 160 мм	позволяет производить широкий ассортимент продукции
Расстояние между крайними пилами 700 мм	увеличенный размер постава позволит иметь запас в случае пиления неровных заготовок или с широким комелем
Две когтевые защиты (верхняя и нижняя)	обеспечивает дополнительную безопасность оператора при работе станка.

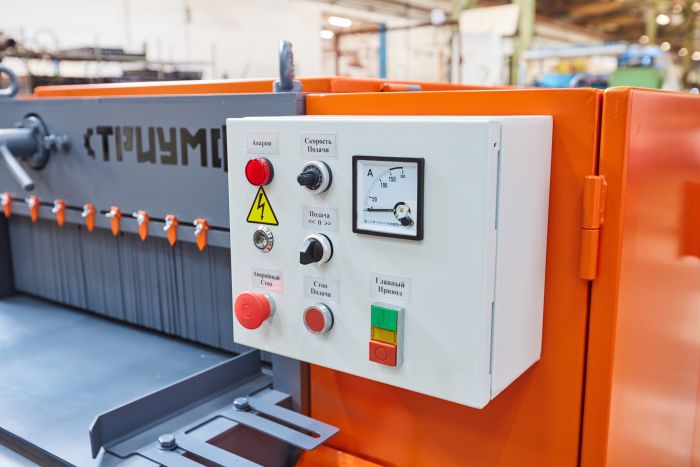

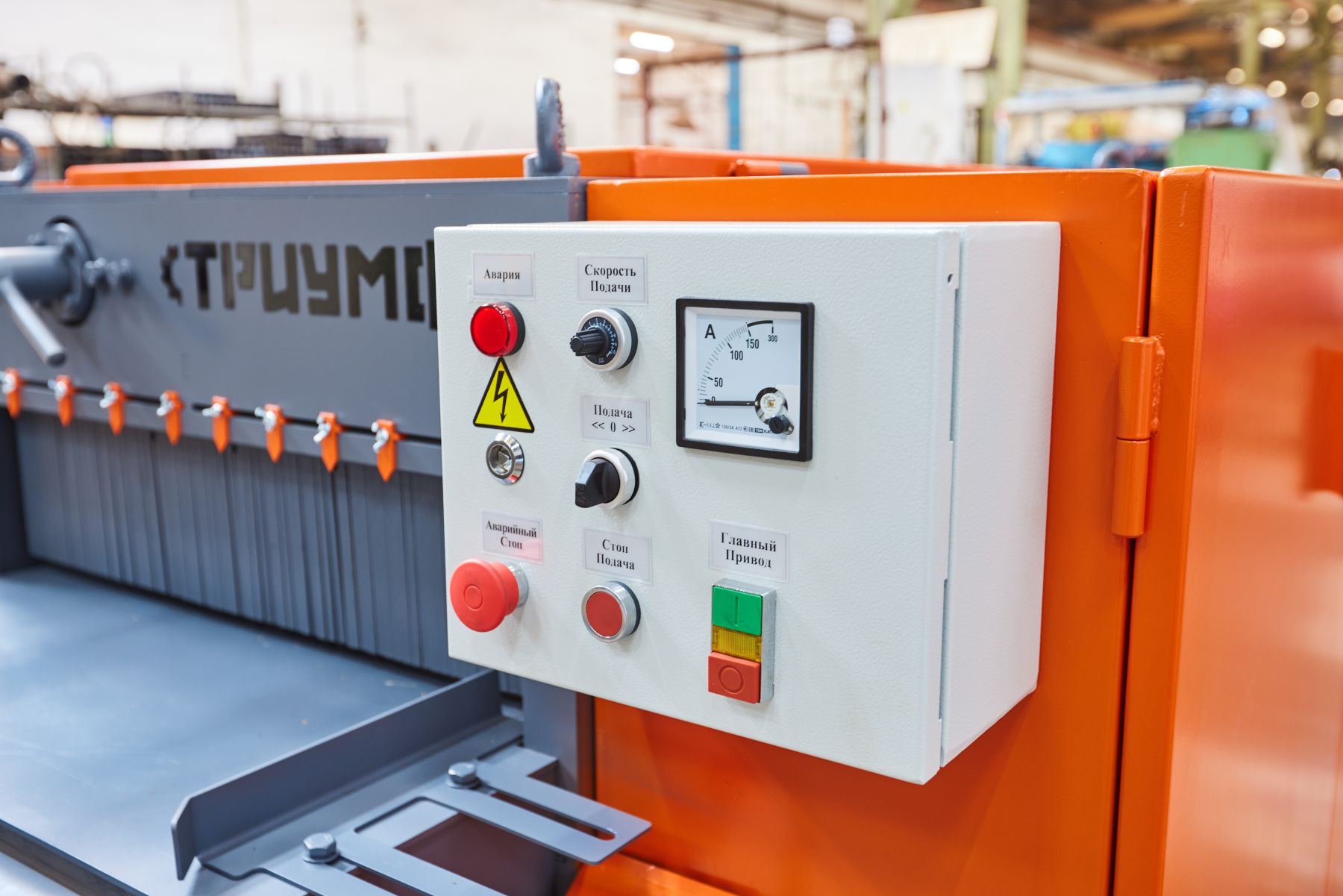

Наличие амперметра	позволяет отслеживать уровень нагрузки и предотвращать возможную критическую ситуацию
Плавная регулировка хода	позволяет выбирать максимальную скорость в зависимости от толщины заготовки, что увеличит производительность станка
Ступенчатое переключение тока при запуске	защита от перегрузки сети

Длина, мм 2400
Ширина, мм 1700
Высота, мм 1300
Диаметр пильного вала, мм 75
Просвет станка, мм 750
Мощность главного эл. двигателя, кВт 55, 37, 45
Масса, кг 1535
Диаметр устанавливаемых пил, мм 450, 350, 400, 300
Количество пильных валов, шт 1
Максимальное количество пил на пильном валу, шт 10

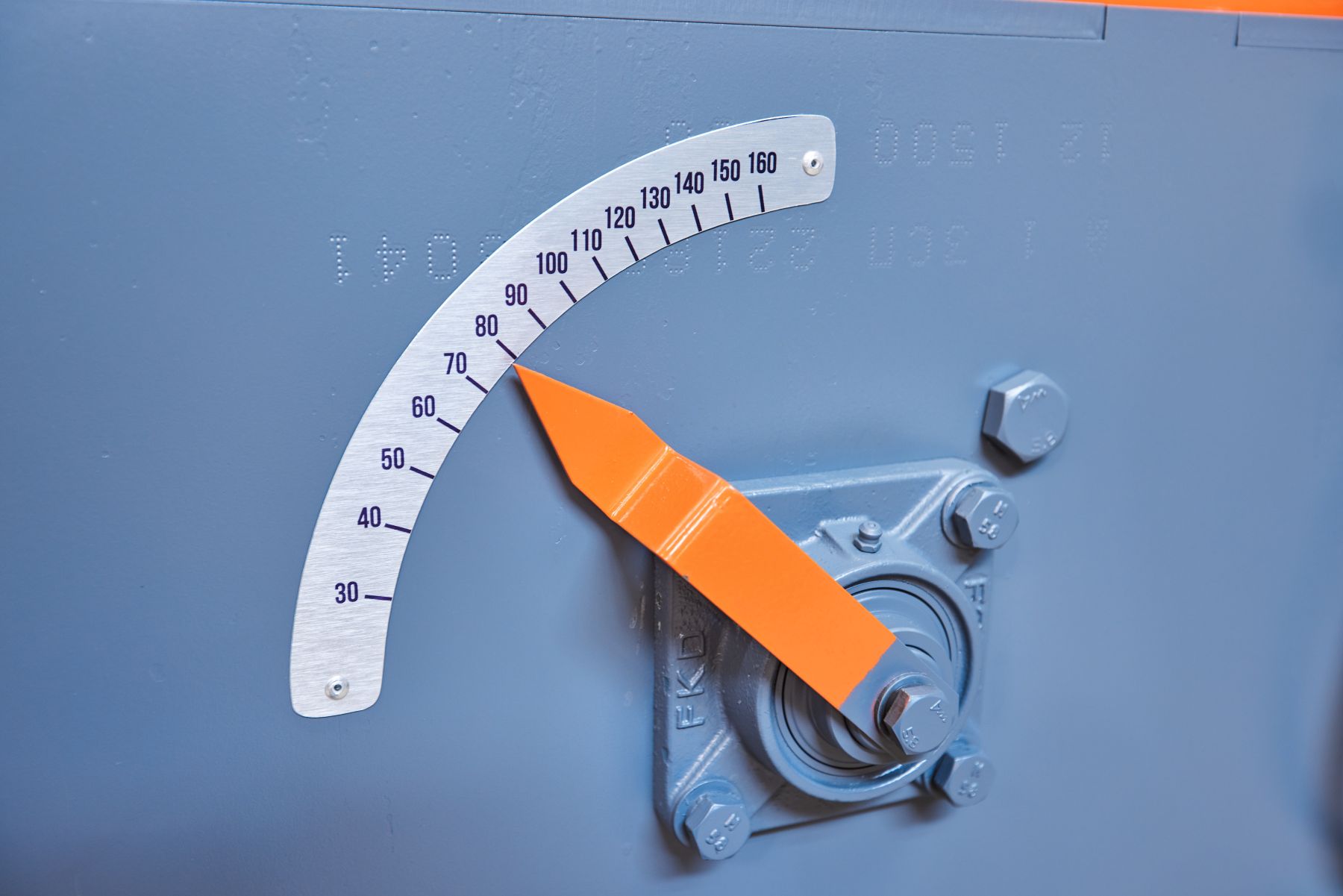

Максимальная высота пропила, мм 160
Максимальное расстояние между крайними пилами, мм 700
Минимальная длина обрабатываемого материала, мм 1200
Скорость пиления (плавная регулировка), м/мин 0-36
Частота вращения пильного вала, об/мин 3000

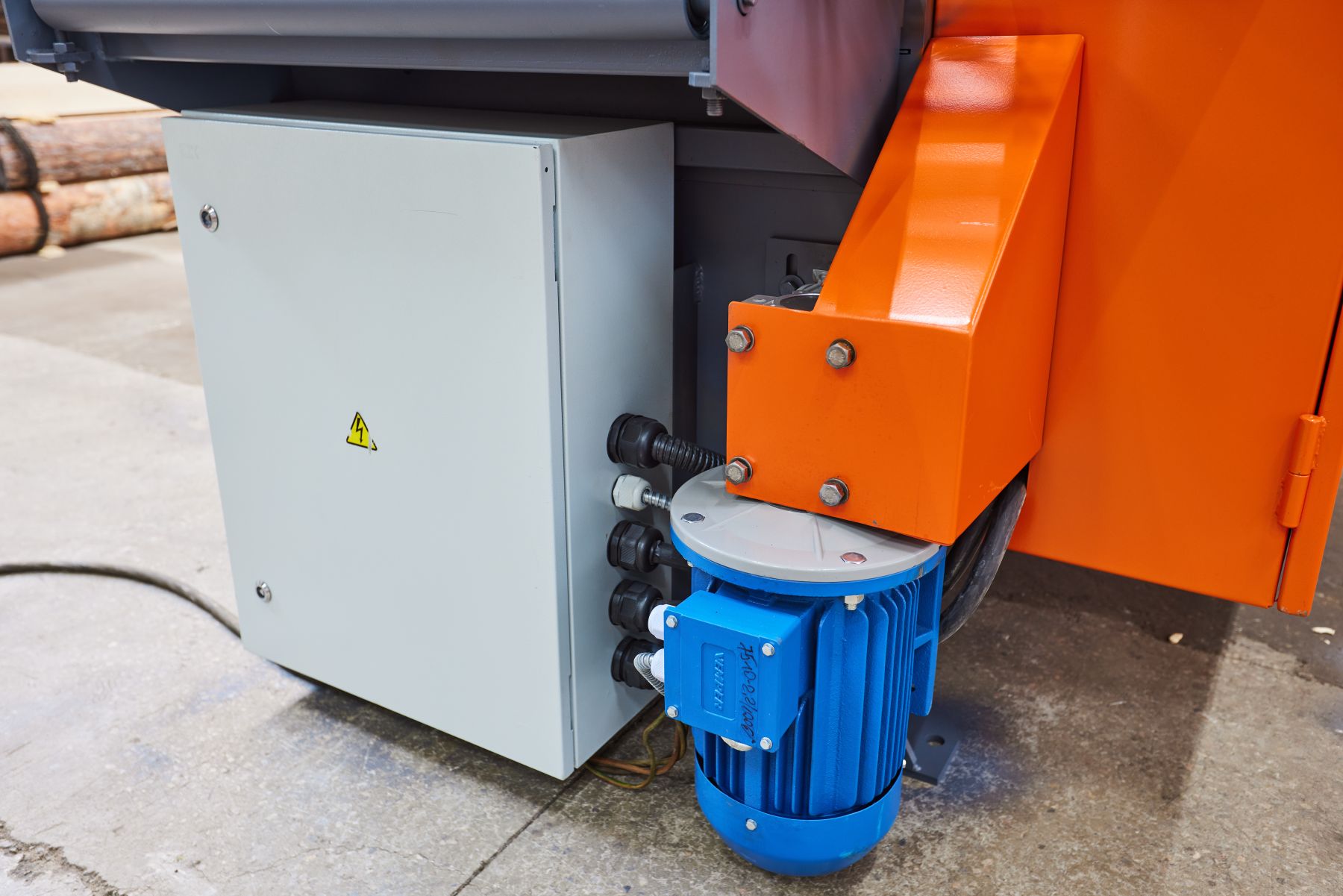

Мощность электродвигателя узла подачи (продольного перемещения заготовки), кВт 2,2
