Опоры для крепления и регулировки рельсового пути

Рейтинг:

Наличие:

В наличии

Количество:

− +

350

Обратите внимание!

При заказе более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

Опора для крепления и регулировки рельсового пути - это готовое решение для монтажа ленточных пилорам.

В секциях рельсового пути для ленточных пилорам Тайга просверлены технологические отверстия (24 шт) для крепежных опор.

Крепежные опоры предназначены для удобного закрепления рельсового пути на бетонную площадку или иное основание.

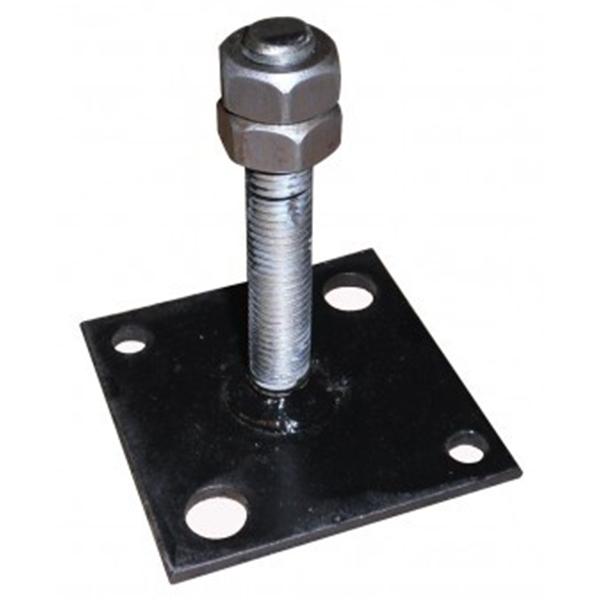

Опора представляет собой прямоугольную площадку (80*80 мм) с двумя отверстиями под анкерные болты (12 мм) и приваренную на нее с резьбовую шпильку с двумя накрученными гайками М14.

Поставляется как в штуках, так и комплектами на 1 пилораму (24 шт).

Размер пяты опоры (мм.) 80х80
Диаметр резьбовой шпильки (мм.) 14
Количество накрученных гаек М 14 2
Диаметр отверстий под анкерный болт 12 мм. (мм) 14
Стоимость 1 опоры (руб.) 154
Стоимость комплекта опор 24 шт (руб) 6000
