Оцилиндровочный станок ОЦС-260

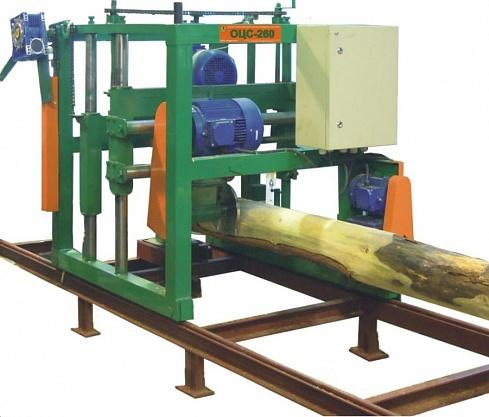

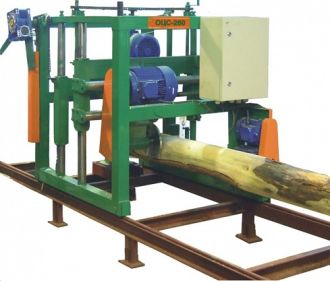

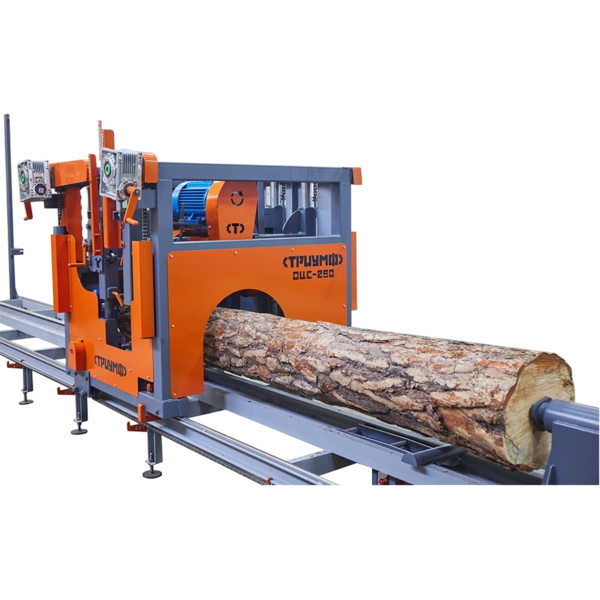

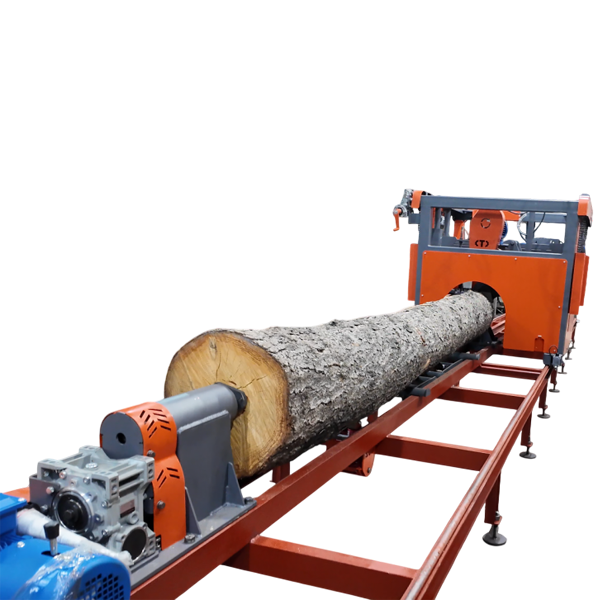

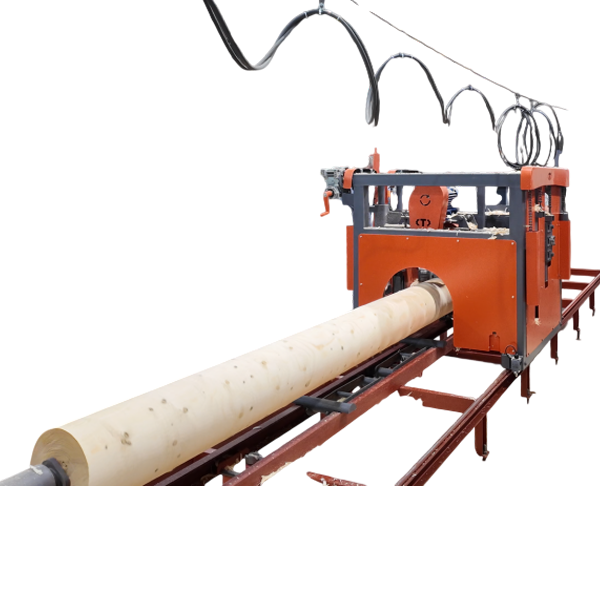

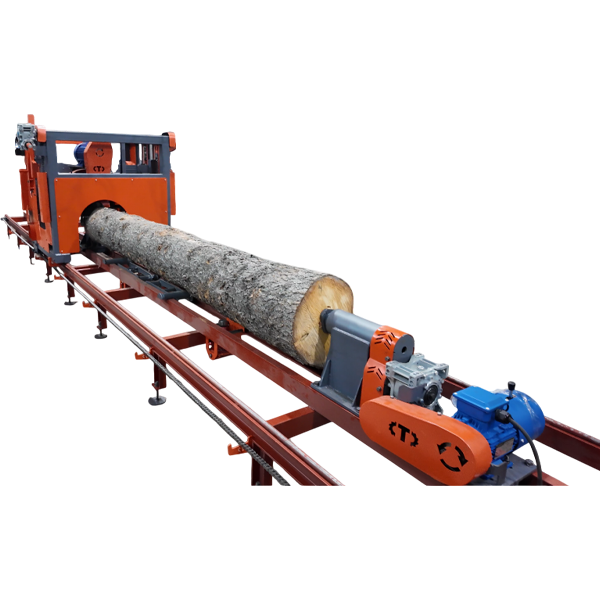

Универсальный оцилиндровочный станок используется при изготовлении оцилиндрованного бревна. Диаметр заготовки до 35 см. в комле. Оцилиндровочный станок ОЦС 260 состоит из портала с двумя независимыми каретками. На каждой из них смонтирована фрезерная головка, получающая вращение от электропривода мощностью 7,5 кВт, который очень часто встречается на ленточных электрических пилорамах. При помощи электромеханической подачи, портал передвигается по рельсам вдоль заготовки которую предварительно устанавливают во вращающиеся центра. Приводная передняя бабка жестко смонтирована на рельсах, задняя бабка переставляется на необходимую длину заготовки от 3 до 6 м.
Многофункциональный оцилиндровочный станок выполняет весь цикл обработки заготовки (бревна), а именно оцилиндровка, фрезерование лунного паза и чашки для углового соединения в срубе. Операция оцилиндровки бревна производится фрезерной головкой расположенной на каретке №1. Оператор выбирает необходимую частоту вращения 21, 33, или 50 об/мин, переключение осуществляется вручную. Скорость перемещения портала регулируется плавно от 0 до 3 м/мин. Для операции фрезерования лунного паза, оцилиндрованное бревно фиксируется в центрах, фрезеровка производится фрезерной головкой находящейся каретке №2.
Для фрезерования чашек в оцилидрованном бревне используется первая каретка, подача фрезерной головки осуществляется оператором вручную при помощи винтовой пары.
Операция оцилиндровки может производится фрезерной головкой любого диаметра. При фрезеровании лунного паза и угловых чашек применяются фрезы определенных диаметров соответствующих диаметру уже оцилиндрованного бревна. Многофункциональный оцилиндровочный станок в сравнении с аналогичными станками, отличается высокой производительностью. Применение технологии двух независимых кареток существенно сокращает время перенастройки на каждую операцию. Универсальный оцилиндровочный станок - отличное приобретение для малоэтажного домостроения, отличное сочетание цена-качество. Производительность такого деревообрабатывающего оборудования (6м бревно с лунным пазом и двумя чашами) до 3 шт/час.
- Длина, мм 1 050
- Ширина, мм 1 000
- Высота, мм 1 320
- Масса, кг 600
- Длина рельсового пути, мм 8 500
- Мощность двигателя подачи, кВт 0,37
- Максимальный диаметр обрабатываемого бревна, мм 330
- Мощность двигателя продольного перемещения, кВт 1,1
- Скорость продольного перемещения, м/мин. 0 до 3
- Диаметр получаемого цилиндра в чистоте, мм 160-260
- Частота вращения заготовки, об/мин. 21; 33; 50
- Максимальная длина обр. бревна, м 6
- Мощность двигателя фрезы, кВт/об. Мин 7,5/3000
