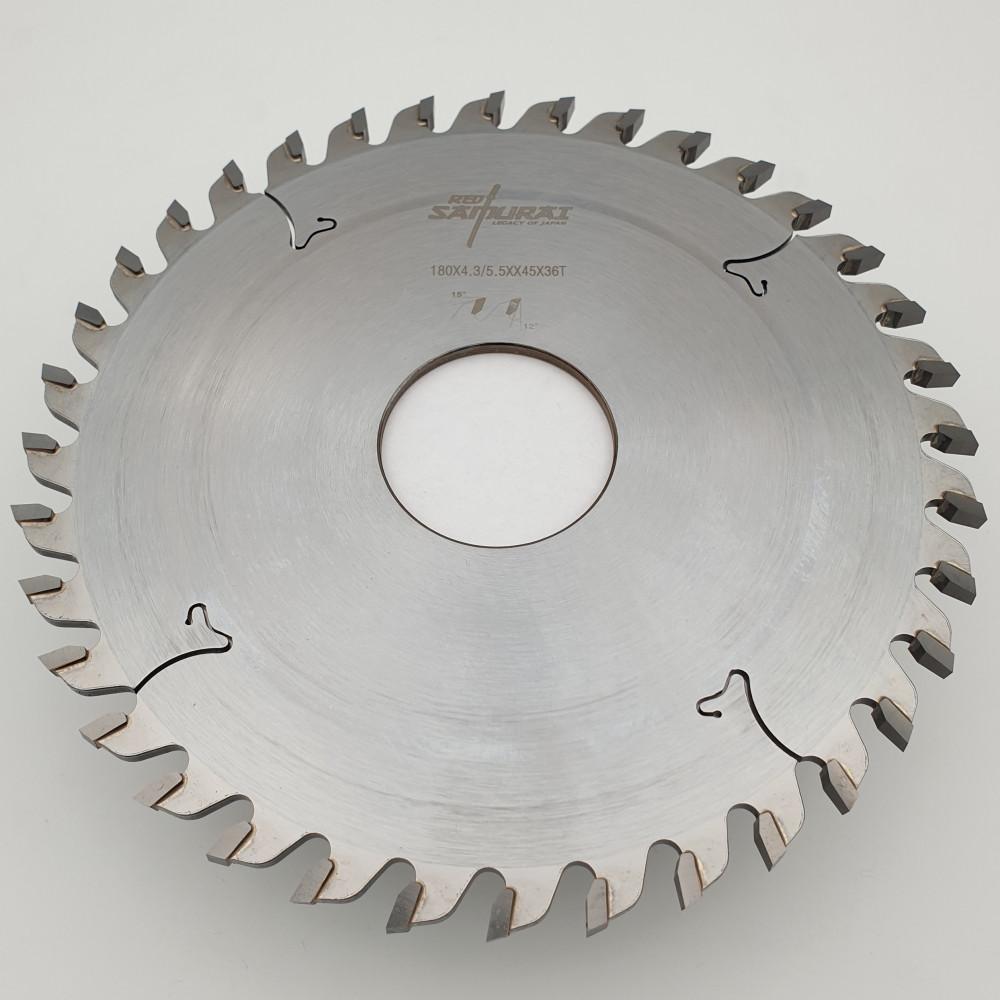

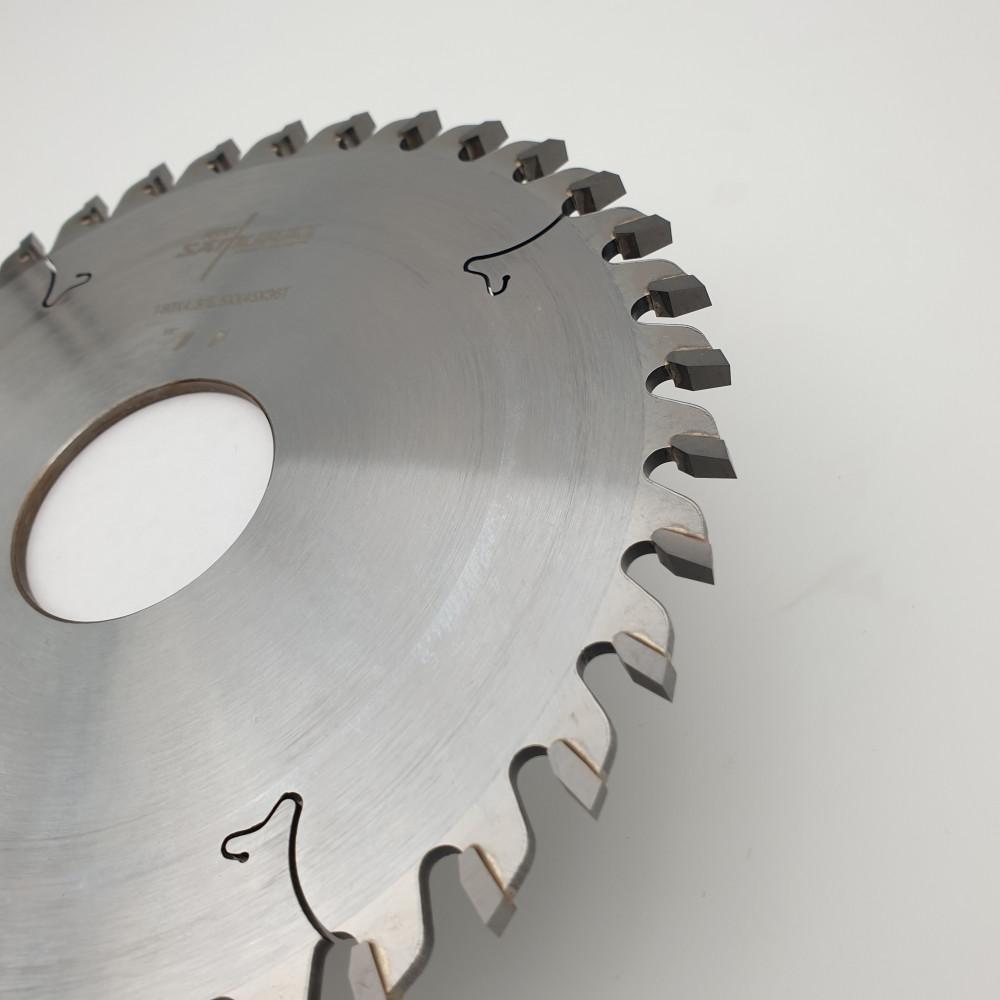

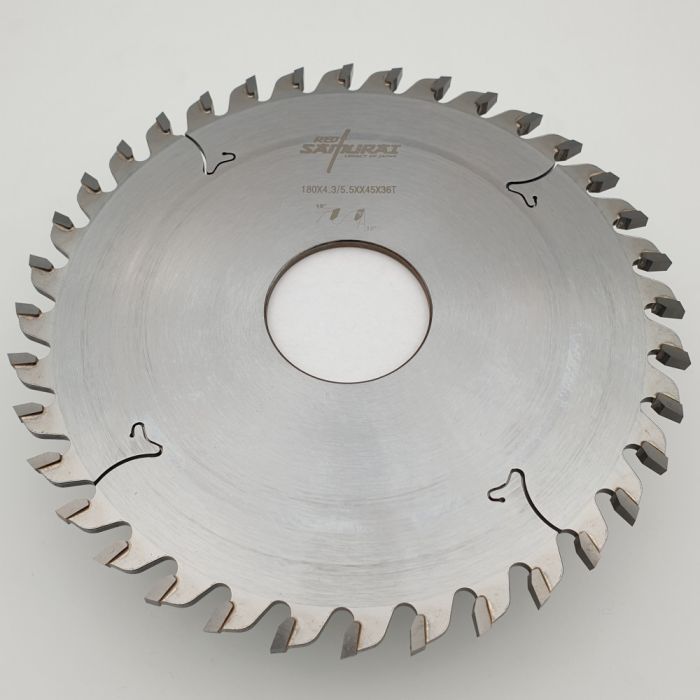

Пильный диск для раскроечных центров подрезной 180x4.3-5.5/3.2x50 Z36 RED SAMURAI

Пильный диск для раскроечных центров подрезной 180x4.3-5.5/3.2x50 Z36 RED SAMURAI

Артикул: TPRS0000654

Рейтинг:

Наличие:

В наличии

Количество:

− +

3138

Обратите внимание!

При заказе более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

Пильный диск для раскроечных центров подрезной 180x4.3-5.5/3.2x50 Z36 RED SAMURAI

подрезные пилы – необходимый инструмент для раскроя ламинированных панелей, ДСП, ЛДСП, МДФ без сколов
конические подрезные пильные диски RED SAMURAI позволяют менять ширину паза путем увеличения или уменьшения высоты реза
мы рекомендуем использовать конические подрезки на ровных заготовках (без «волны») или на станках с прижимом заготовки
применение: конические подрезные пилы RED SAMURAI работают в паре с основным пильным диском и предназначены для выборки небольшого паза с обратной стороны ламинированной панели для предотвращения сколов
подрезная пила должна выбирать паз на 0,1-0,2 мм шире, чем пропил основной пилы
оборудование: форматно-раскроечный станок
обрабатываемый материал: ламинированные панели, ДСП, ЛДСП, МДФ

Посадочный диаметр 50
Диаметр пильного диска 180
Толщина пропила 4.3-5.5
Количество зубьев 36
