Поворотно-угловая дисковая пилорама «ТРИУМФ» 1П-550

Бренд: Энерготех

Рейтинг:

Наличие:

В наличии

Количество:

− +

360000

Обратите внимание!

При заказе ленточных и дисковых пил на сумму более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

Пилорама дисковая угло-поворотная «ТРИУМФ» 1П предназначена для продольной распиловки бревен с целью получения пиломатериала в виде брусьев, обрезных досок, брусков, шпона.

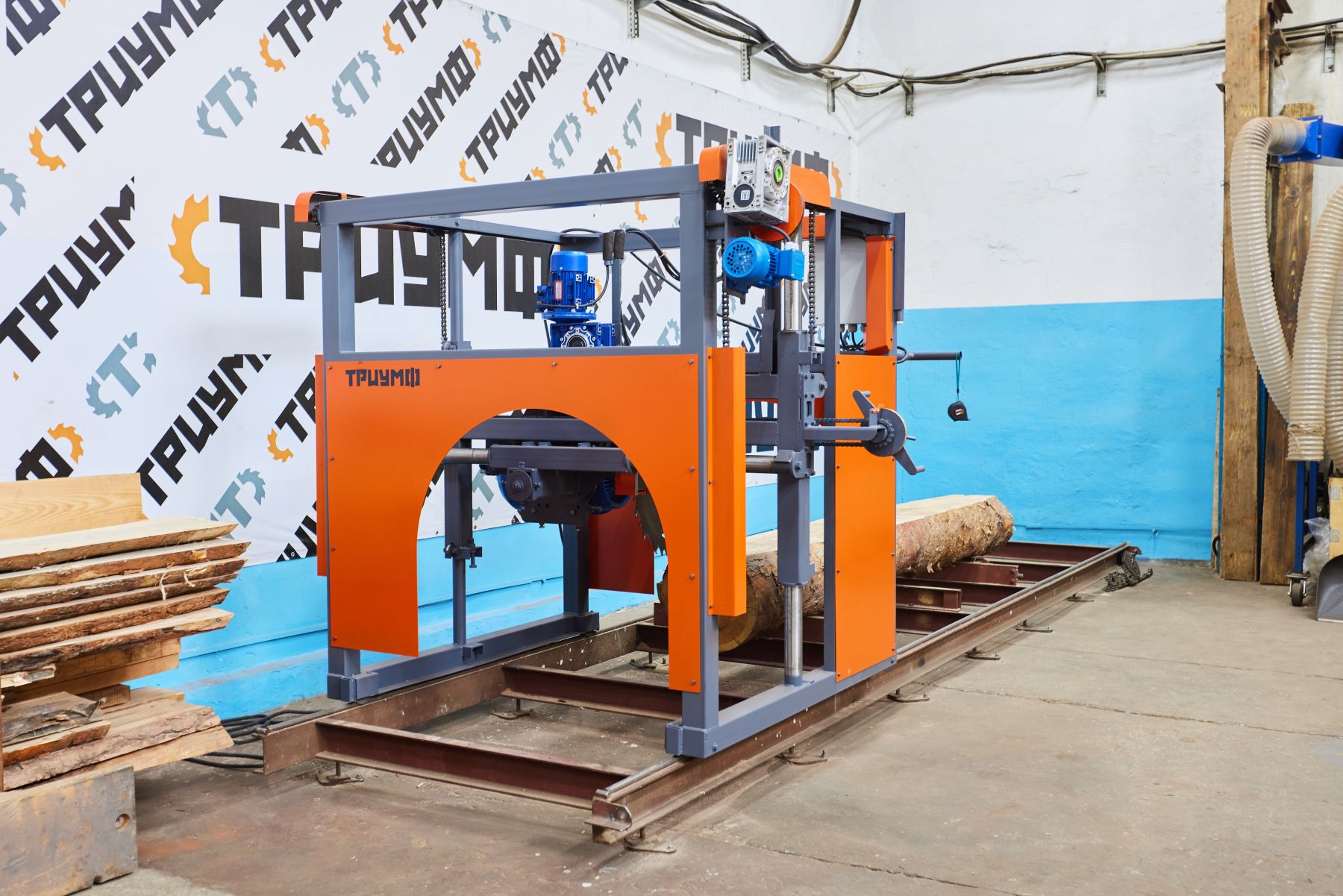

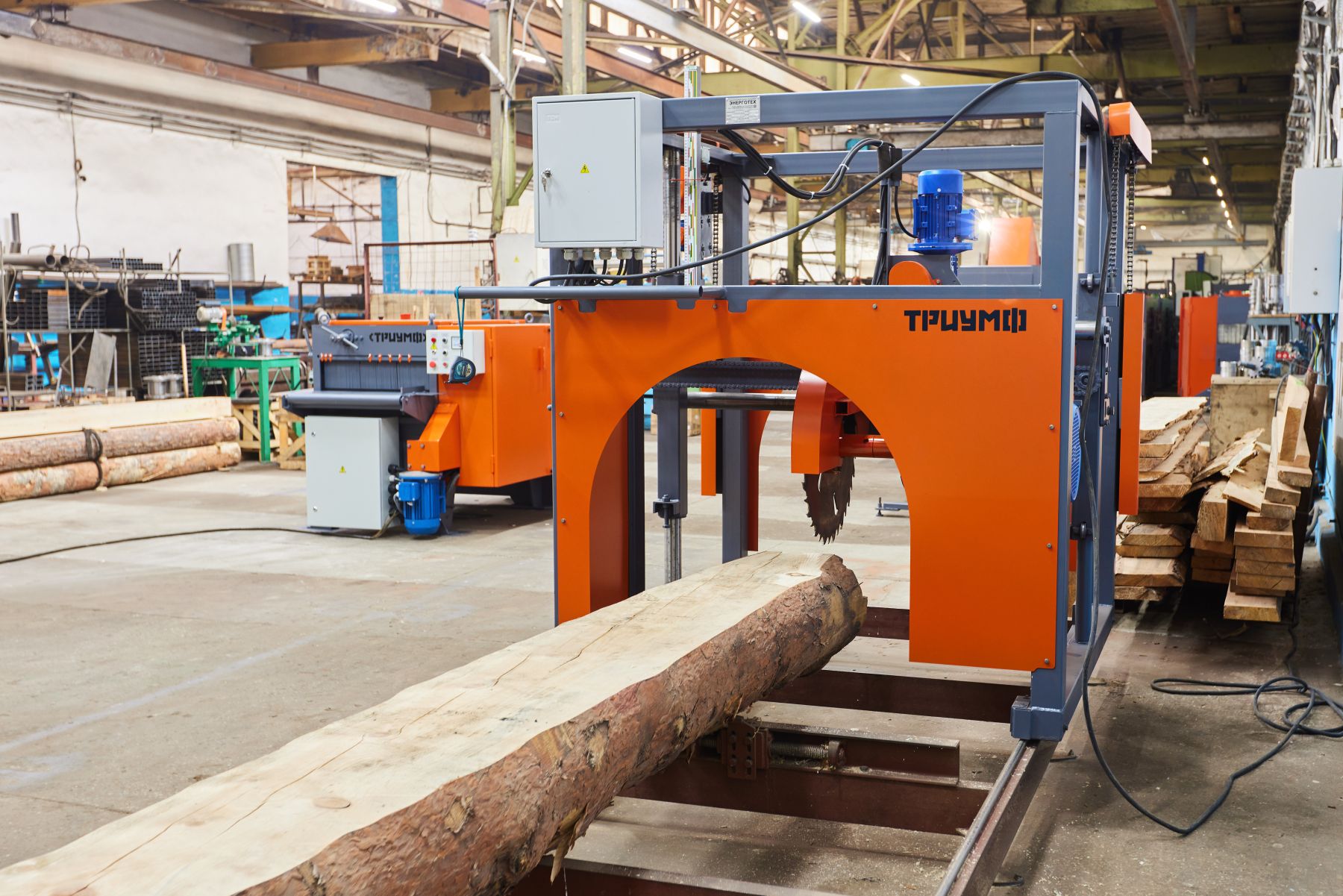

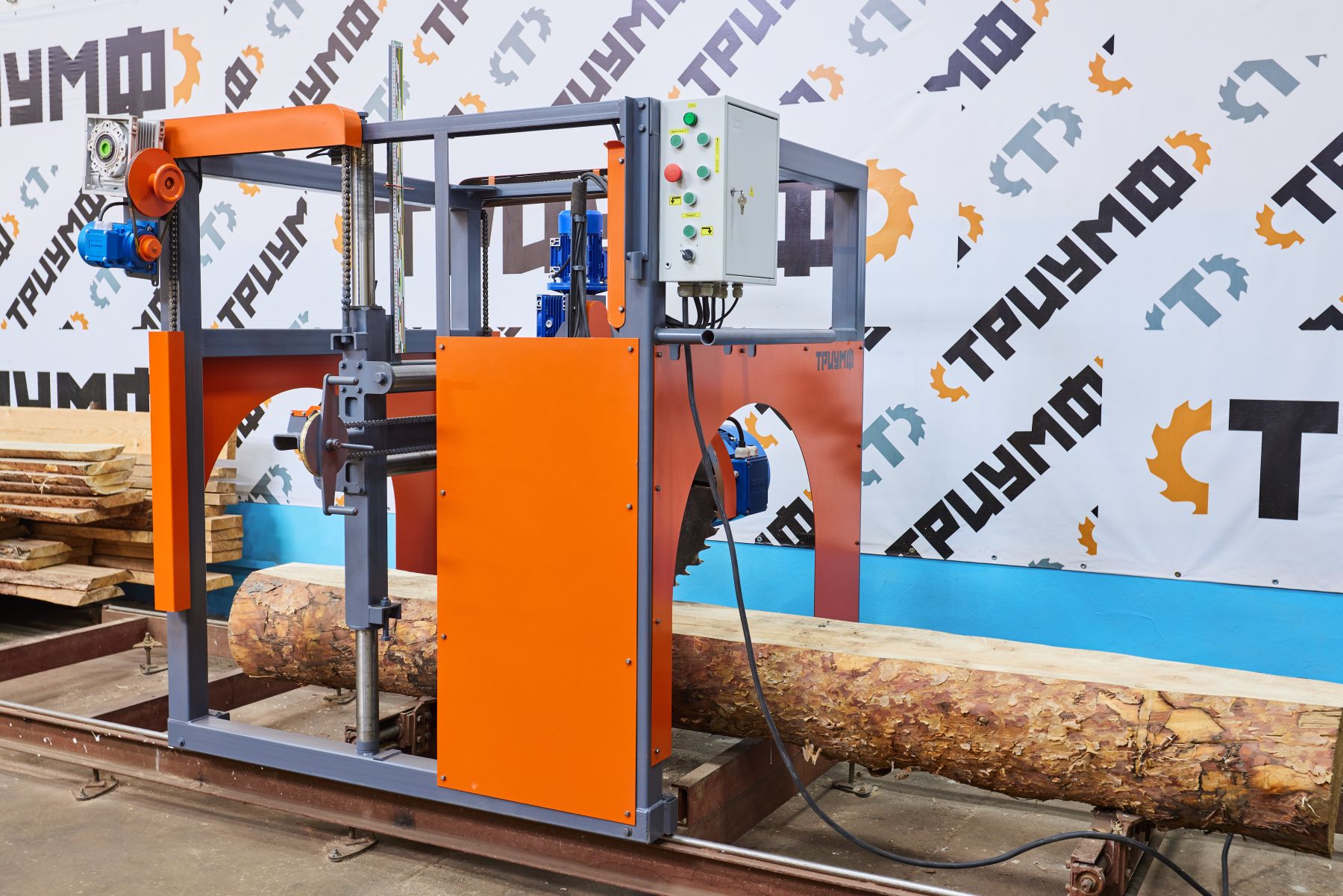

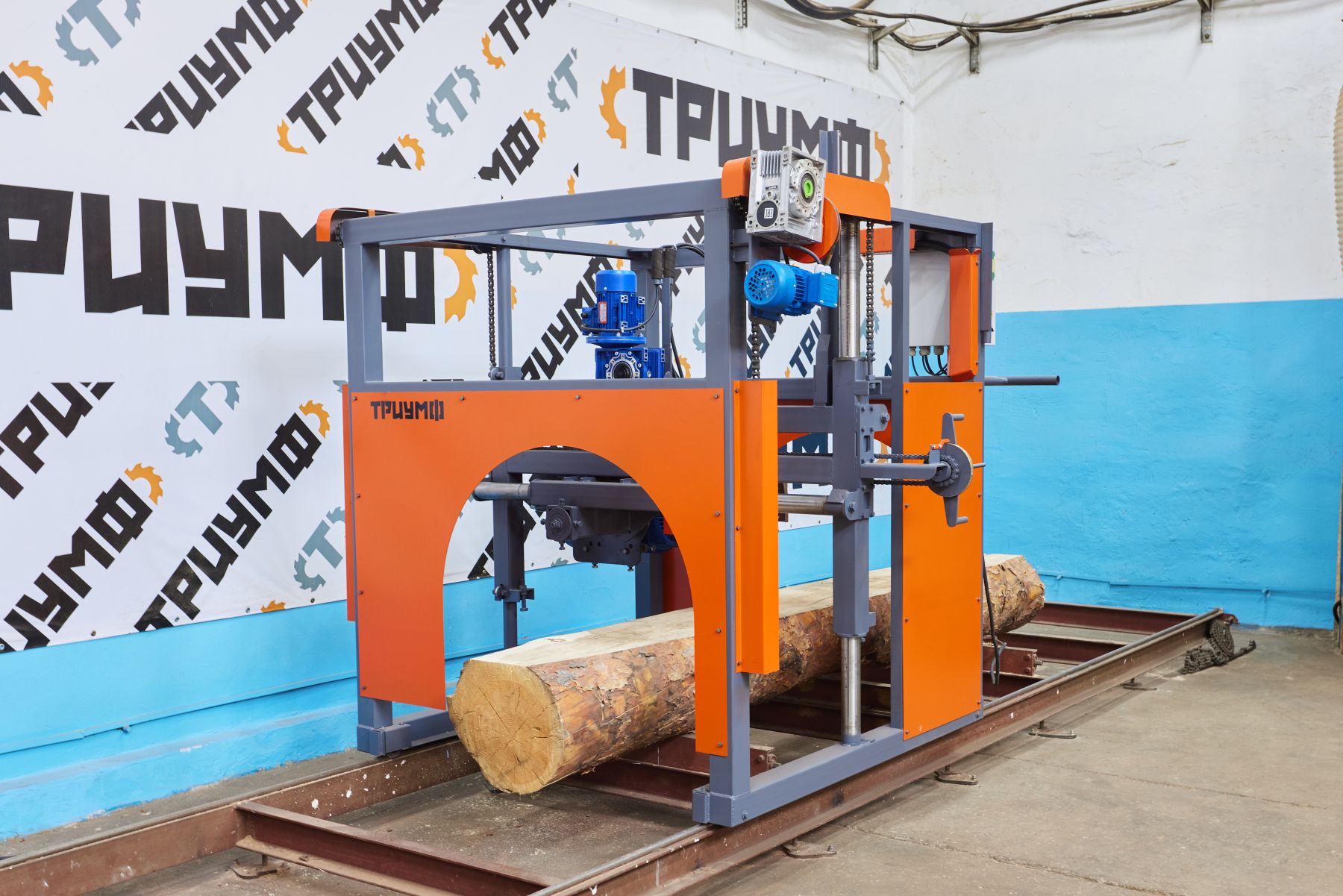

Станок представляет собой портал, на котором установлена пильная каретка. Пилорама передвигается по рельсовым направляющим, вдоль неподвижно закрепленной заготовки.

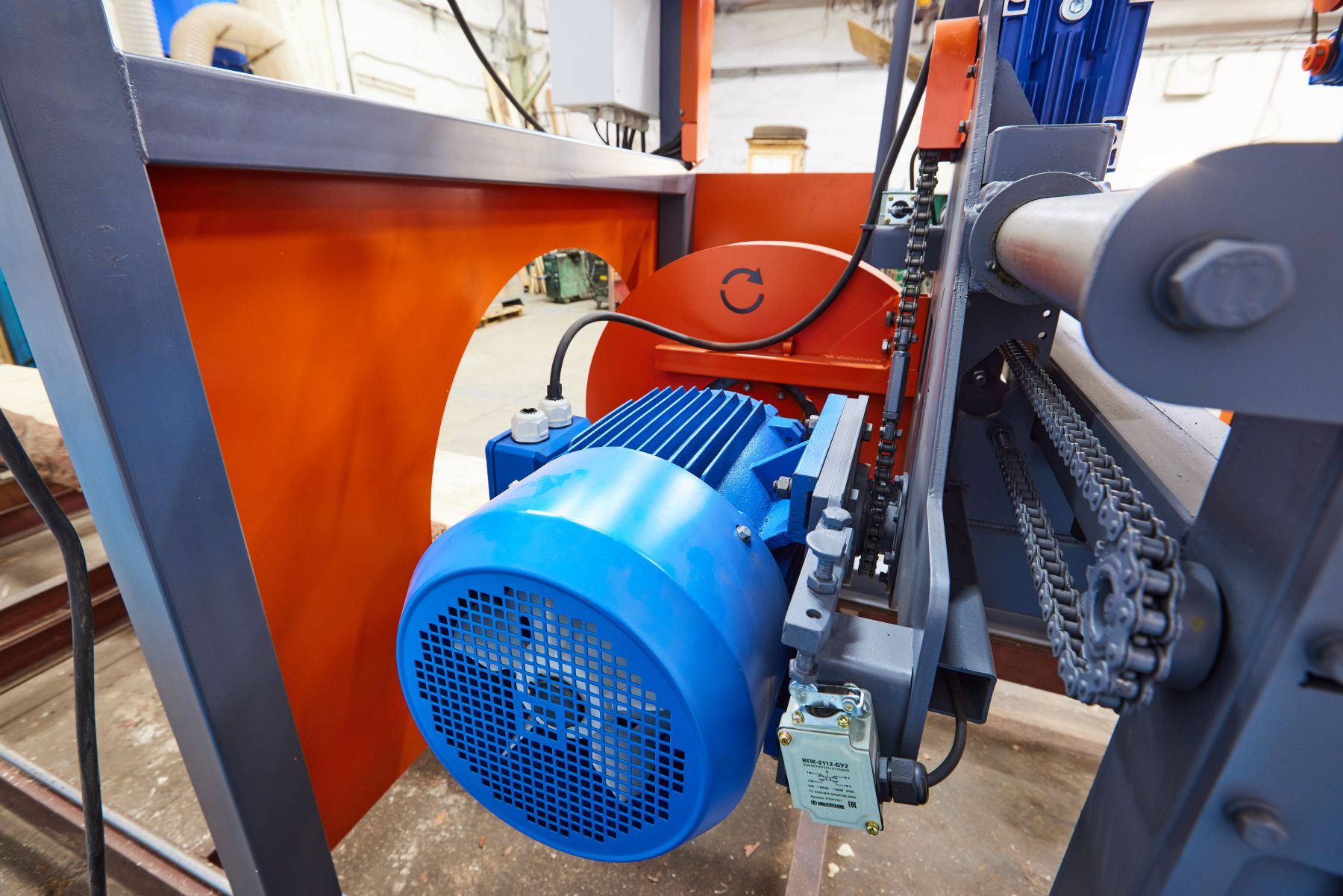

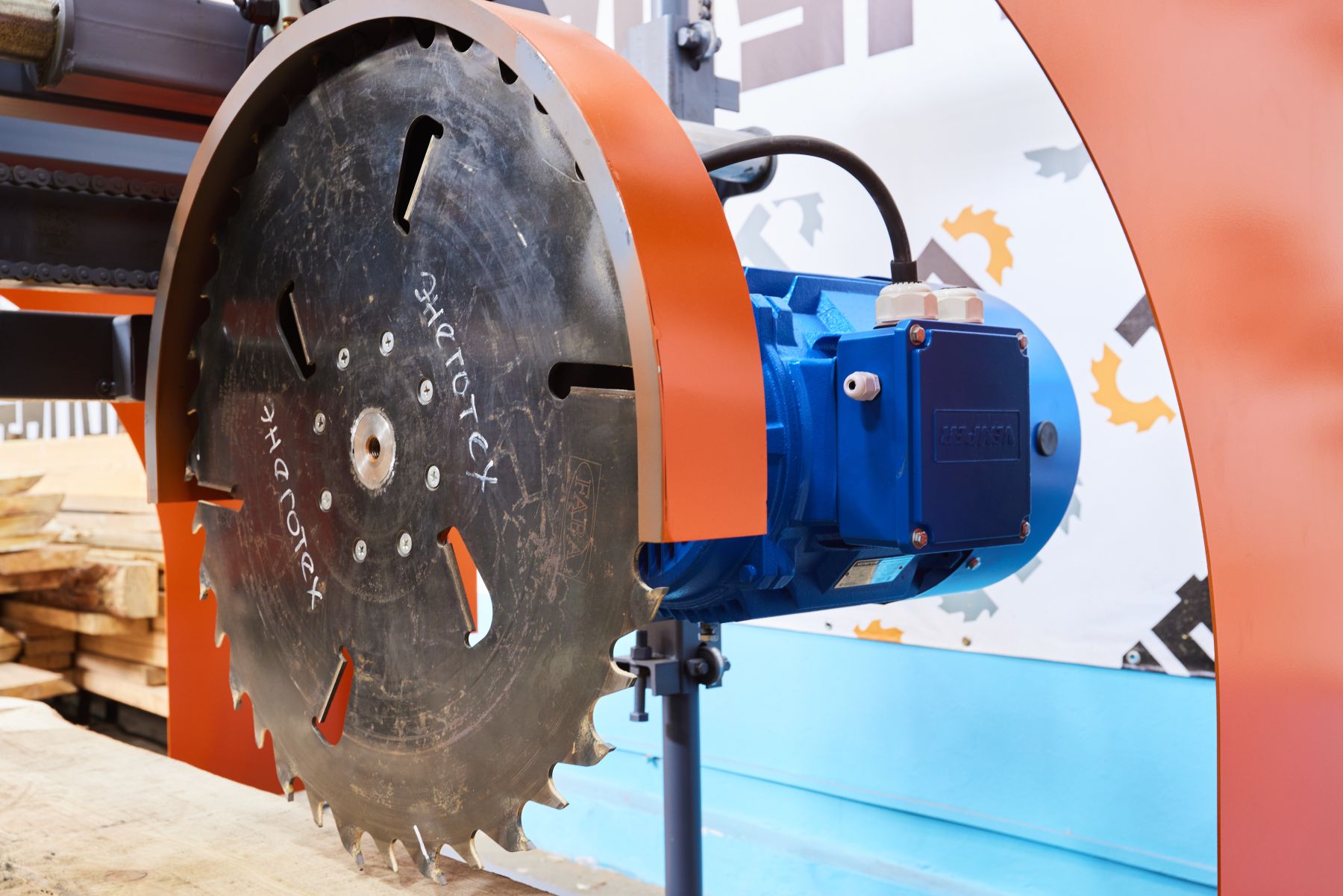

Пильный узел, смонтированный на каретке, имеет возможность горизонтального и вертикального (вместе с кареткой) перемещения относительно заготовки. Дисковая пила производит последовательный пропил во взаимно перпендикулярных плоскостях. Пильный узел поворачивается на угол 90⁰ при помощи цепной передачи электроприводом.

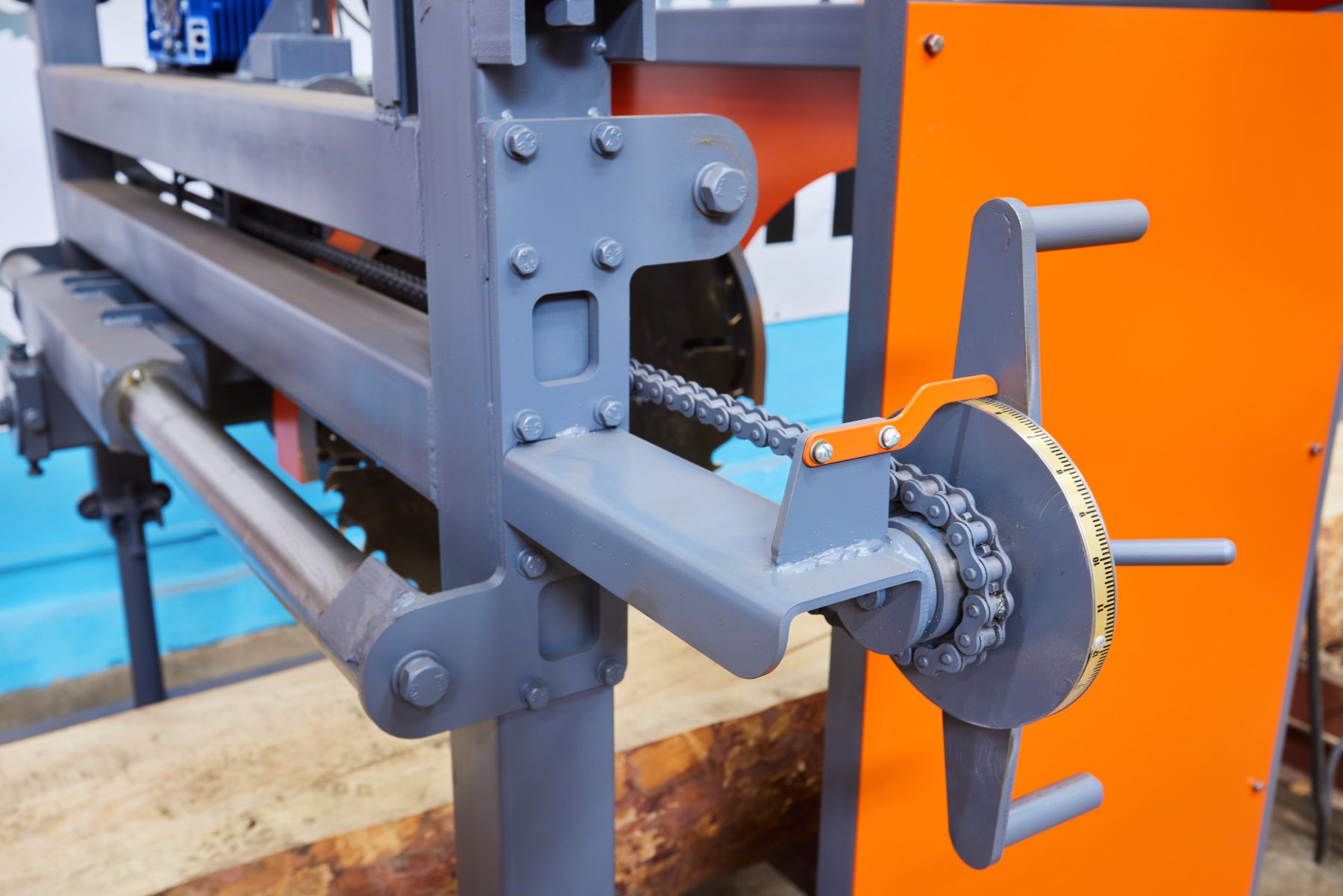

При распиловке бревна его кантование и перезакрепление не требуется. Вертикальное перемещение каретки осуществляется по скалкам портала при помощи цепного механизма электроприводом. Перемещение пильного узла в горизонтальной плоскости осуществляется при помощи цепной передачи вручную. Подача пилорамы вдоль заготовки осуществляется вручную.

Преимущества поворотно-угловой дисковой пилорамы «ТРИУМФ» 1П-550

Преимущество	Выгода
Поворот пилы с пульта управления	повышенная безопасность
Оператор может работать один	экономия на рабочем персонале
Пиломатериал без «волны»	идеальная геометрия + - 0,5 мм
Распиловка бревна на обрезной пиломатериал без кантования	увеличивает производительность
Возможность получения большого выхода радиальной доски	используется для мебели, ее стоимость в 3-4 раза дороже
Простая заточка пил	1 раз в смену либо реже
Подъем/Опускание пильной каретки осуществляется с помощью электромеханического привода	быстрая настройка размера с ручной доводкой для точности
Система самоочищения направляющих от опилок	для исключения смещения пильной рамы и гарантии точности пропила

Максимальный диаметр обрабатываемого бревна, мм 800
