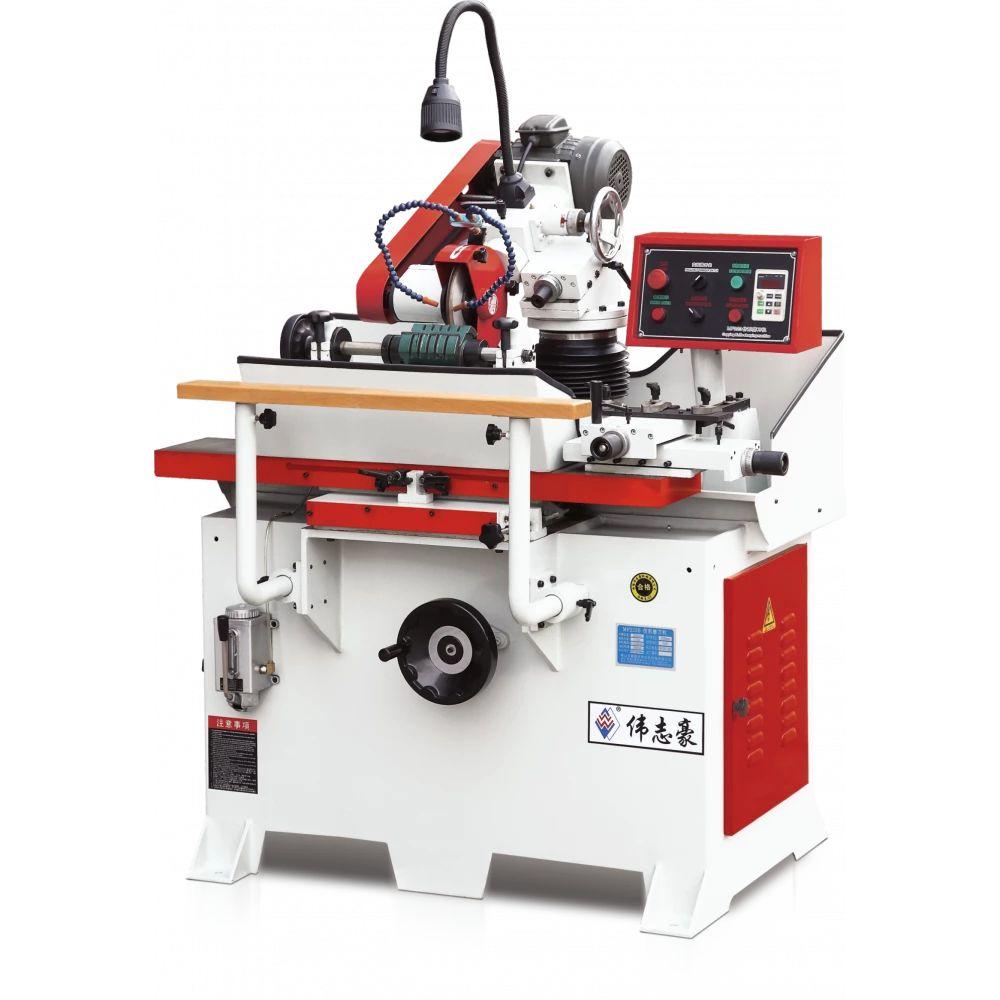

Профилезаточной станок для профилирования и заточки ножей WEIZHIHAO Модель CH-330 MAX (MF223C)

Профилезаточной станок для профилирования и заточки ножей WEIZHIHAO Модель CH-330 MAX (MF223C)

Артикул: TPRS0000889

Рейтинг:

Наличие:

В наличии

Количество:

− +

738200

Обратите внимание!

При заказе более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

НАЗНАЧЕНИЕ:

Станок предназначен для профилирования и заточки профильных ножей (бланкет) по задней грани, а также концевых фрез.

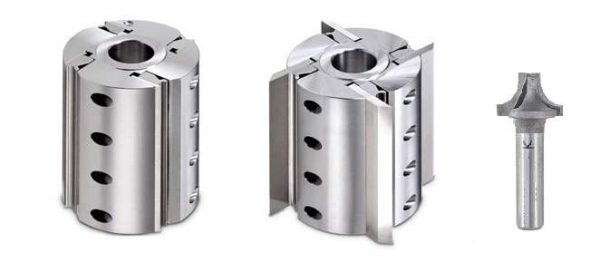

ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:

Характеристики:

Модель	CH-330 MAX (MF223C)
Макс. диаметр фрезы, мм.	355
Макс. высота фрезы, мм.	300
Размеры алмазного шлифовального круга, мм.	255x60
Частота вращения шлифовального круга, об/мин.	0-10000
Мощность двигателя, кВт.	2,2
Напряжение питающей сети, В.	380
Габаритные размеры станка, мм.	1350x1130x1600
Вес, кг.	750

Конструктивные особенности:

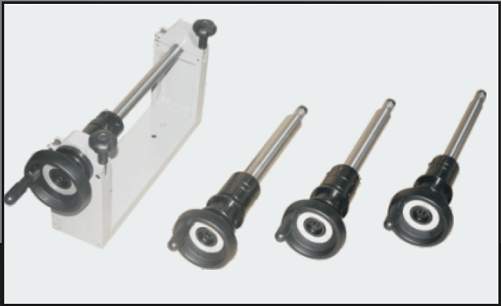

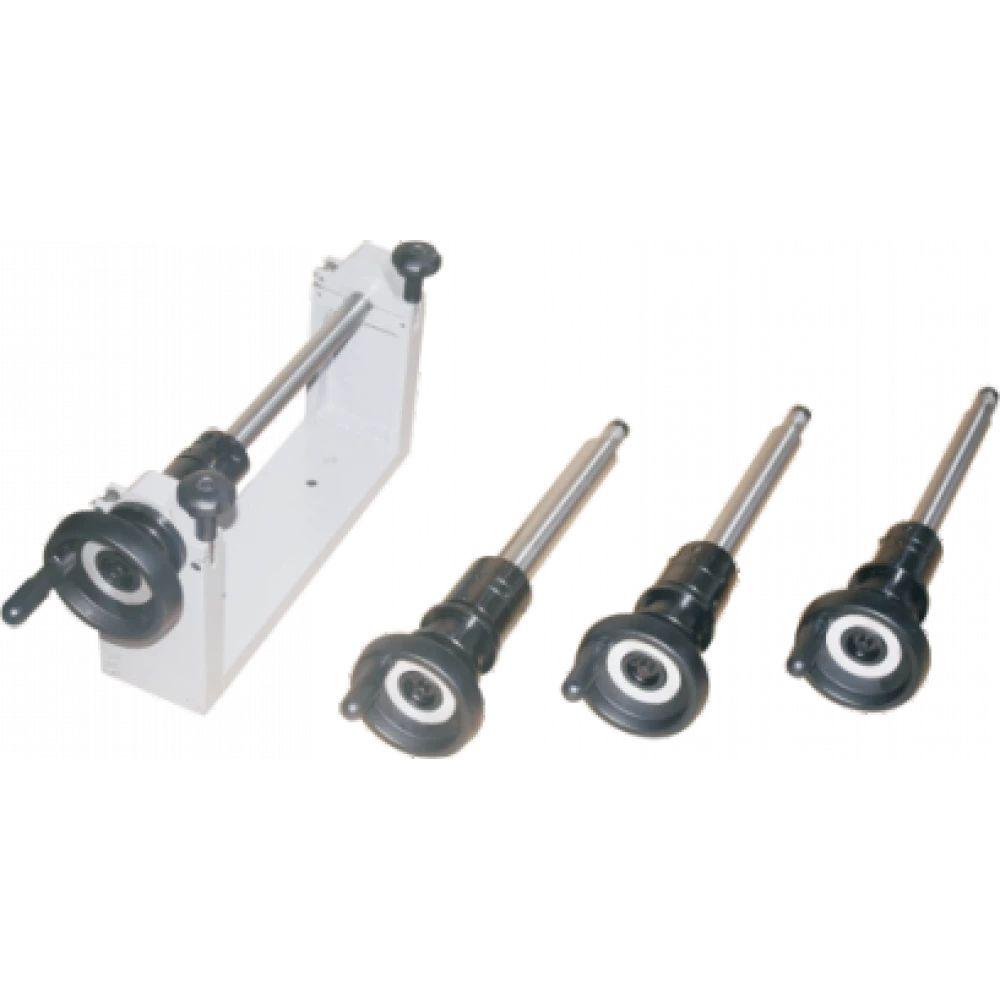

	Оправки для крепления инструмента. Для удобства работы станок поставляется с 4-мя оправками для затачиваемого инструмента: Ø 30, 32, 40 и 50 мм, замена оправок удобная и не занимает много времени.

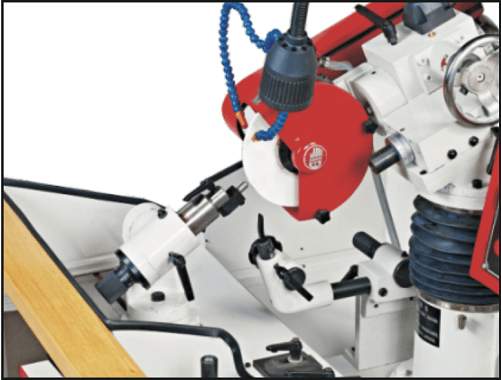

	Станок оснащен приспособлением для профилирования шлифовального круга, которое позволяет придать нужный профиль и толщину кругу, убрать торцевые и радиальные биения.

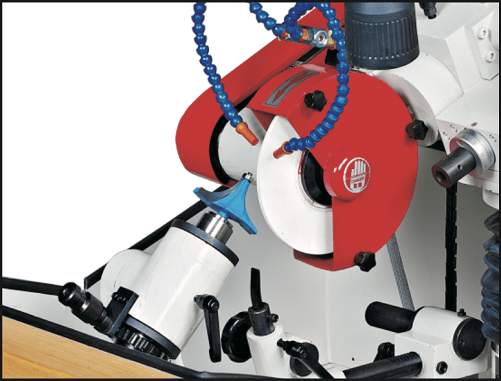

	Приспособление для ручной заточки концевых фрез и сверл представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы.

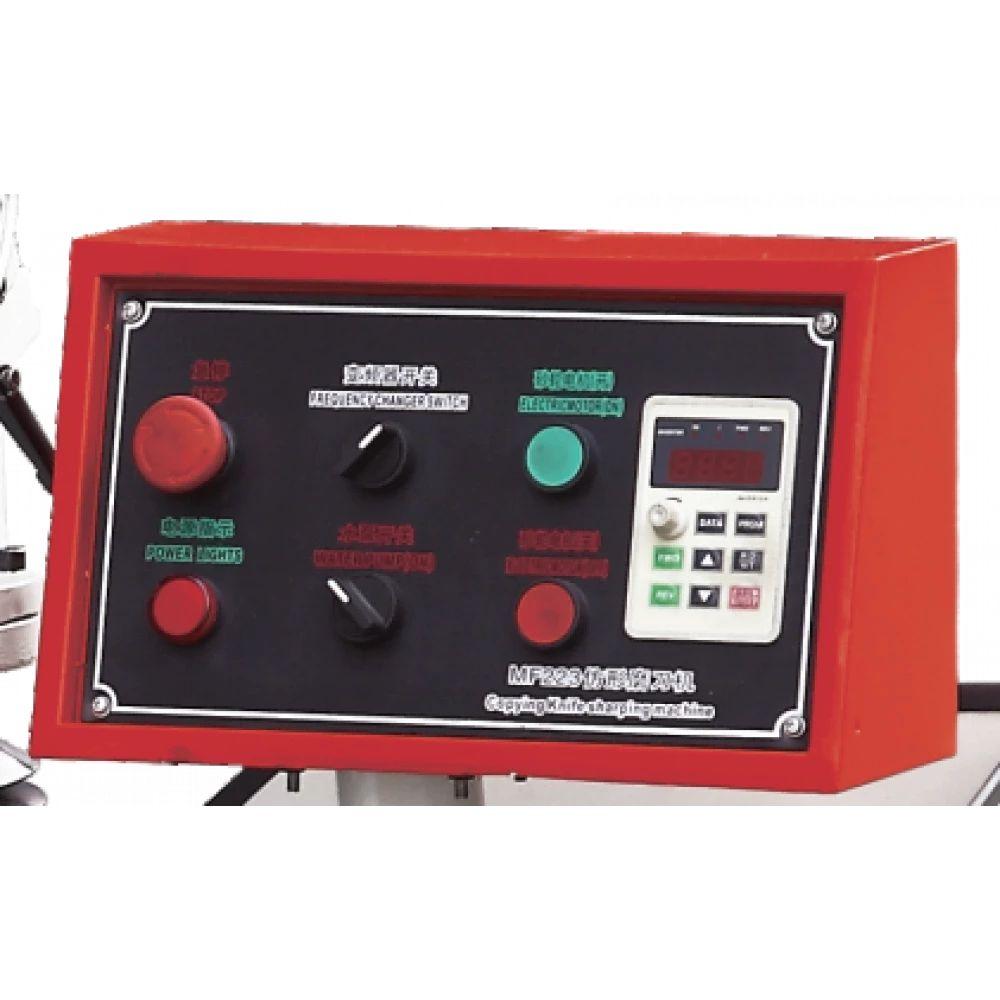

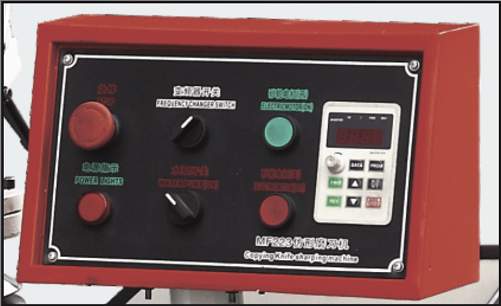

	Контроллер плавной регулировки частоты (от 0 - 10 000 об/мин.) вращения круга обеспечивает быстроту переналадки станка при выполнении черновых и чистовых шлифовальных работ.

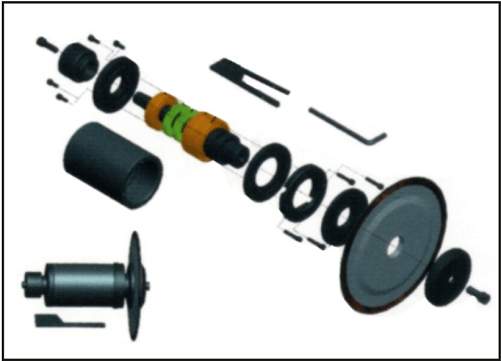

	Благодаря системе крепления заточного круга во фланцах не требуется постоянная его правка, что увеличивает производительность станка и обеспечивает максимальное качество заточки.

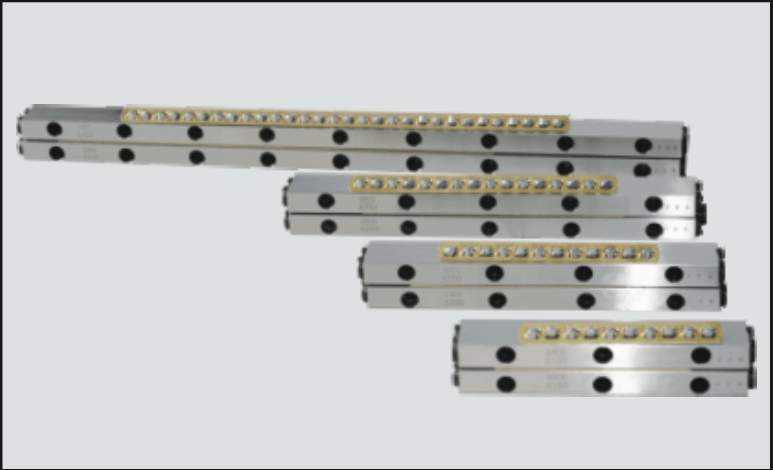

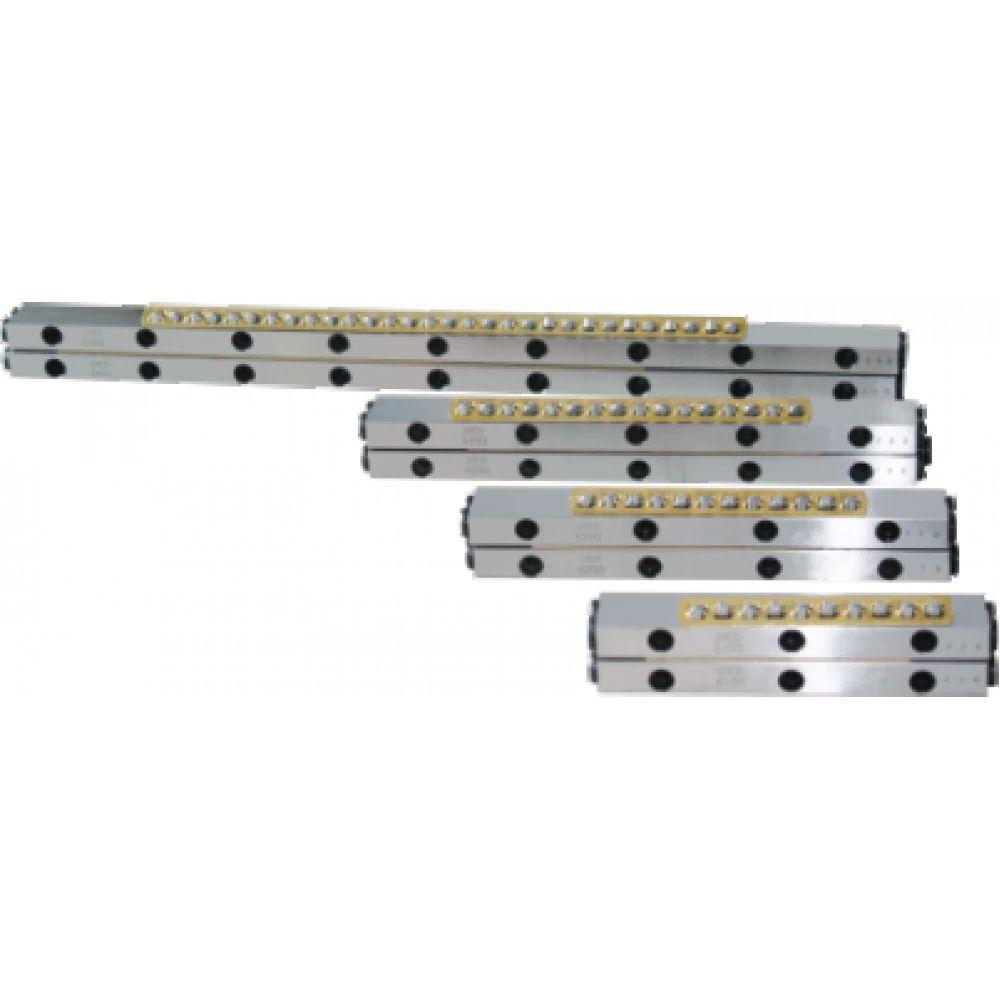

	Высокоточные линейные направляющие изготовлены из прочной износостойкой стали. Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м).

Вес, кг 750
Мощность двигателя, кВт 2,2
Напряжение питающей сети, В 380
Частота вращения шлифовального круга, об/мин 0-10000
Габаритные размеры станка, мм 1350x1130x1600
Макс. диаметр фрезы, мм 355
Макс. высота фрезы, мм 300
Размеры алмазного шлифовального круга, мм 255x60
