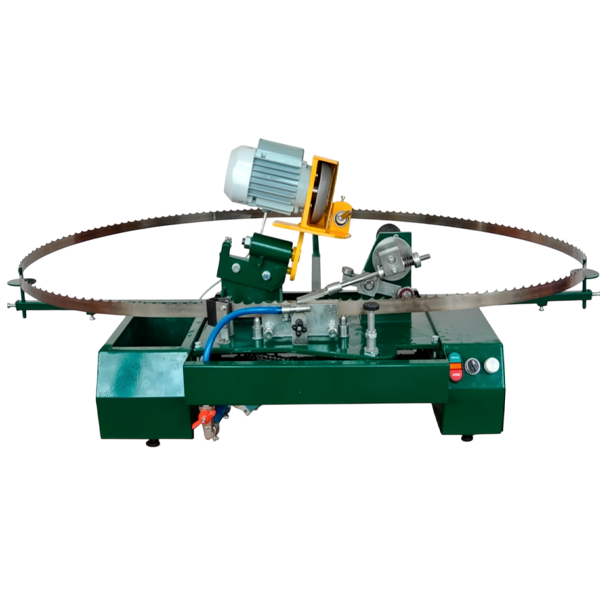

Станок для автоматической заточки ленточных пил Astron FP
Создавая заточной станок ASTRON мы позаботились об удобстве регулировки станка. Глубина заточки зуба регулируется вращением единственной ручки, вращающей винт, который связан с двумя равномерно поднимающимися опорами. Они соединены цепной передачей, что обеспечивает параллельность подъема пилы по всем направляющим. В отличие от других станков, где при перестройке необходимо регулировать опорные ролики, в станке ASTRON при перестройке с одной пилы на другую достаточно произвести настройку, повернув единственный регулировочный винт с удобной широкой ручкой. Конфигурация станка позволяет затачивать широкий диапазон пил от 20 до 50 мм.

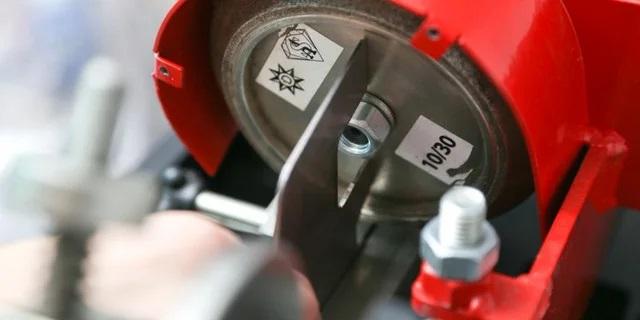

В заточном станке ASTRON боразонный точильный круг синхронизирован по высоте с толкателем пилы. Поэтому при изменении настроек ширины затачиваемой пилы, поднимая вверх механизм толкания вы сразу же поднимаете круг, избавляя себя от необходимости дополнительной перенастройки точильной части с электромотором. Это важное конструктивное решение, мы заботимся об экономии вашего времени и продуктивности работы вас или вашего персонала.
Мы понимаем, что долговечность работы ленточной пилы зависит от аккуратности заточки. Перпендикулярность заточного круга полотну, точность центровки, отсутствие люфтов - все это позволяет затачивать пилы с максимальным качеством. Каждый станок АСТРОН проходит приборную проверку для максимизации качества своей работы.
Мы позаботились о надежности наших станков, спроектировав их с запасом прочности и повышенным ресурсом отдельных механизмов. В отличие от производителей, ставящих асинхронные двигатели переменного тока, у которых изнашиваются щетки и ламели на якорях, мы ставим на свои станки мотор-редуктор постоянного тока повышенной мощности. Повышенное передаточное число позволяет работать мотору толкателя на пониженных оборотах, что хорошо сказывается на его ресурсе.
Система охлаждения на заточных станках – важная составляющая, которая влияет на качество заточки и долговечность пил и самого станка. Инженеры компании тщательно изучили все доступные решения и выбрали оптимальный подход. В станках АСТРОН используется центробежный насос. К несомненным преимуществам его использования стоит отнести недорогую стоимость и невозможность поломки вследствие попаданий металлических опилок и стружки внутрь. Система жиклеров устроена так, что ее легко прочищать в случае застаивания СОЖ.

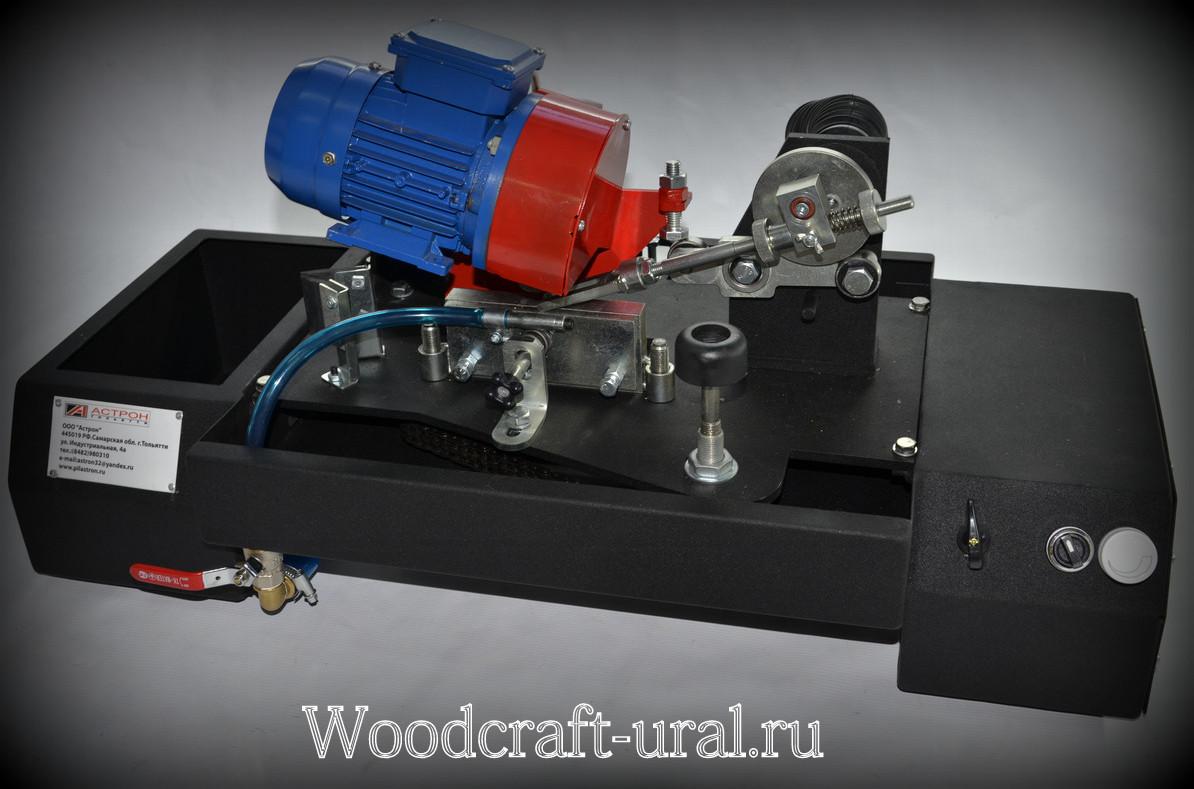

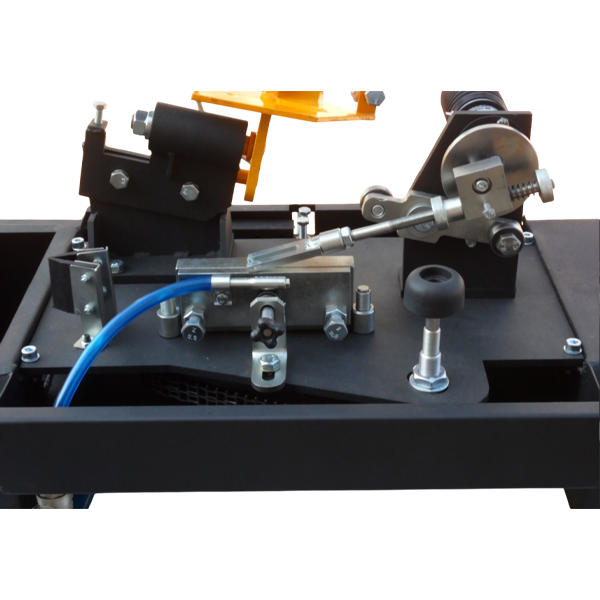

Устройство станка

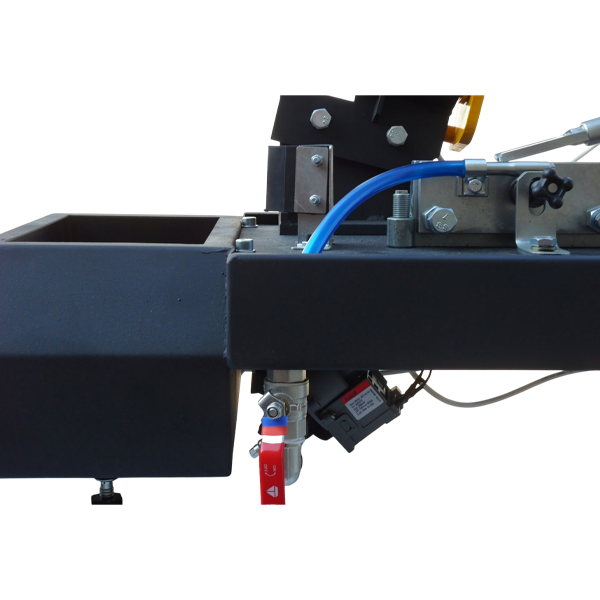

- Кран регулировки подачи СОЖ
- Емкость для СОЖ
- Шланг подачи СОЖ с форсункой
- Винт регулировки угла наклона круга

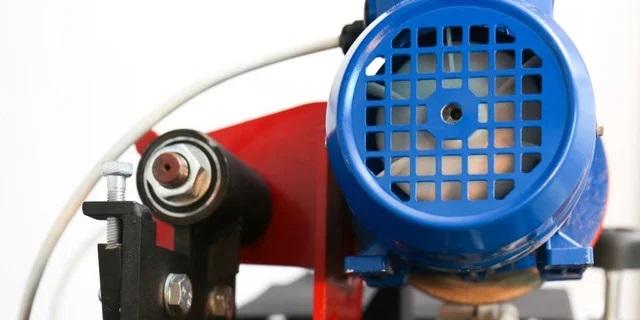

- Двигатель заточного диска.
- Кожух
- Заточной круг

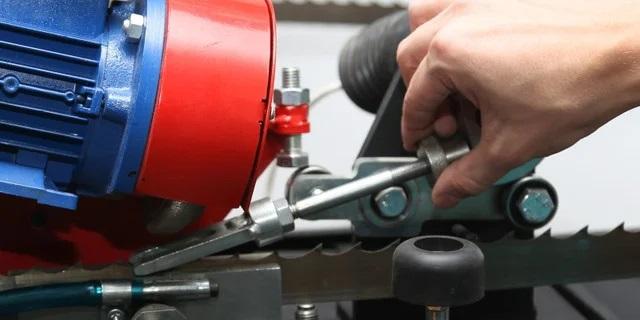

- Винт регулировки глубины

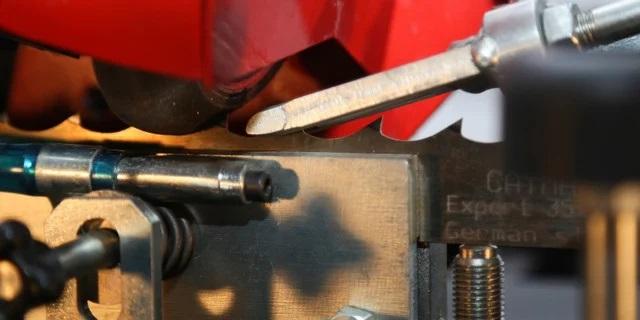

- Толкатель пилы
- Двигатель подачи

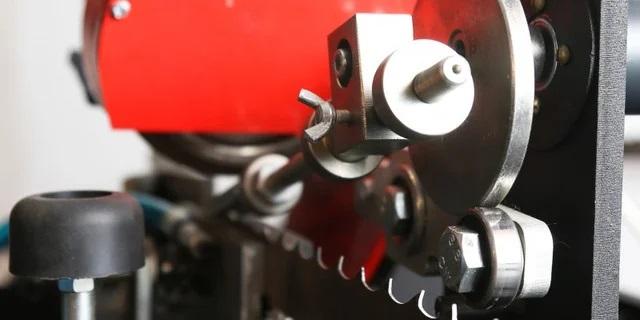

- Копир
- Винт регулировки подачи
- Коромысло
- Винт регулировки высоты пилы
- Кнопка включения двигателя заточного круга и насоса.
- Кнопка выключения двигателя заточного круга и насоса
- Регулятор скорости движения толкателя ленты.
- Кнопка включения подачи

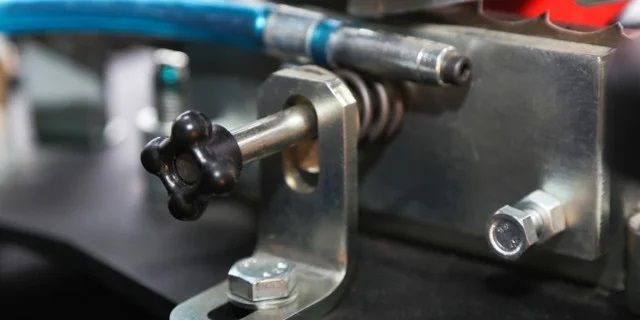

- Прижимные пластины
- Насос
Комплектация
- Лучи - опоры ленты - 3 шт.
- Кронштейны - опоры ленты - 3 шт.
- Пакт документации - 1 шт.
Основные технические характеристики
- Время заточки пилы длиной 4026 мм ~ 7 мин.
- Питание - 380 В, 50 Гц.
- Ширина ленты - 30-60 мм.
- Длина ленты до 10 м.
- Потребляемая мощность - 350 Вт.
- Габаритные размеры - 1100x500x500 мм.
- Масса - 50кг.
- СОЖ.
- Емкость для СОЖ - 6 л.
- Вес станка, кг 50
- Время заточки пилы длиной 4026 мм 7 мин
- Питание 380 В, 50 Гц.
- Ширина ленты 30-60 мм.
- Длина ленты до 10 м.
- Потребляемая мощность 350 Вт.
- Габаритные размеры 1100x500x500 мм.
- Емкость для СОЖ 6 л.
