Станок для распиловки бревен СБГ-480 с гусеничной подачей

Станок для распиловки бревен СБГ-480 с гусеничной подачей

Бренд: Алтайлестехмаш

Рейтинг:

Наличие:

В наличии

Количество:

− +

3600000

Обратите внимание!

При заказе ленточных и дисковых пил на сумму более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

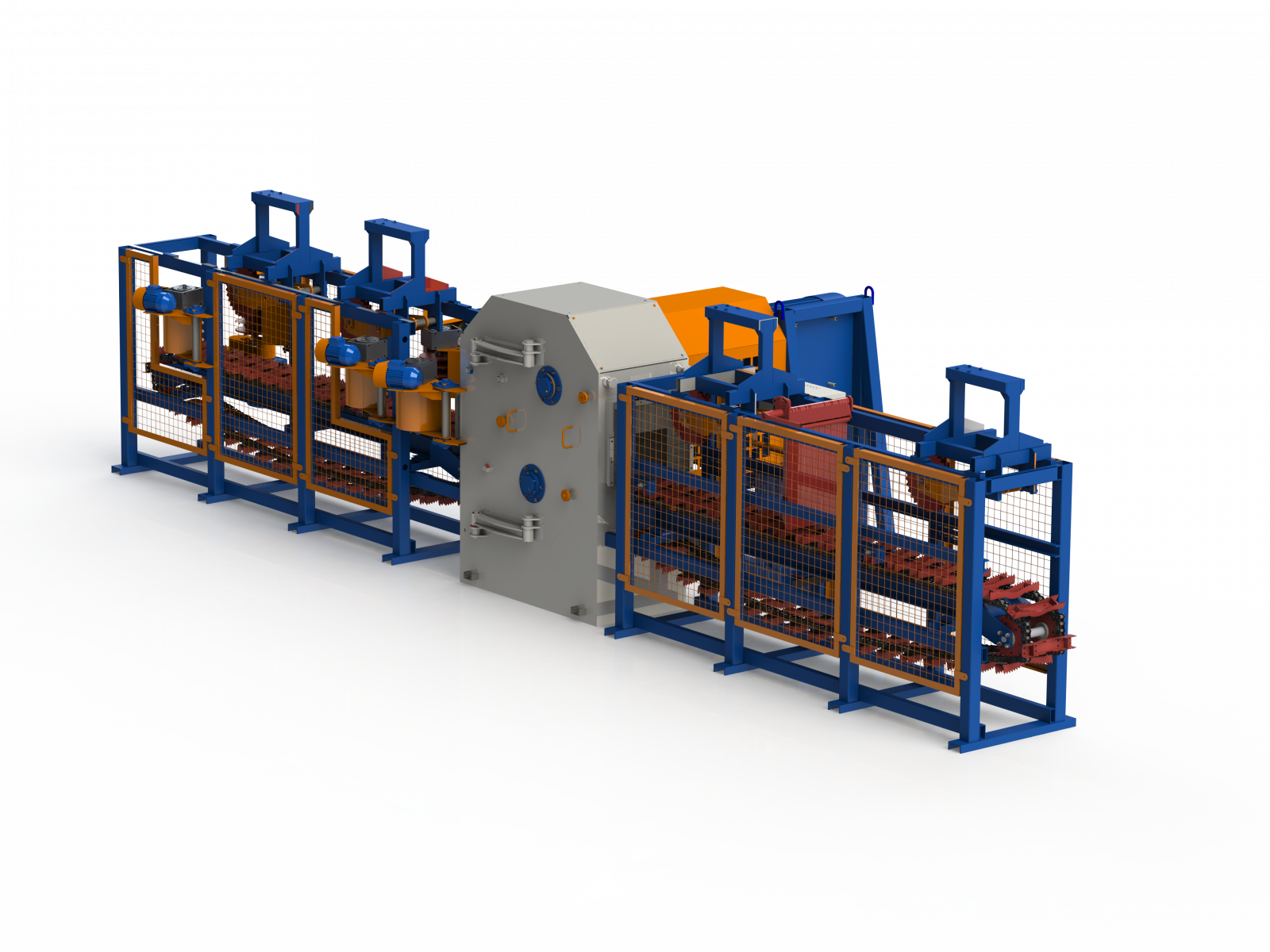

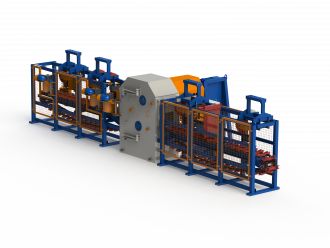

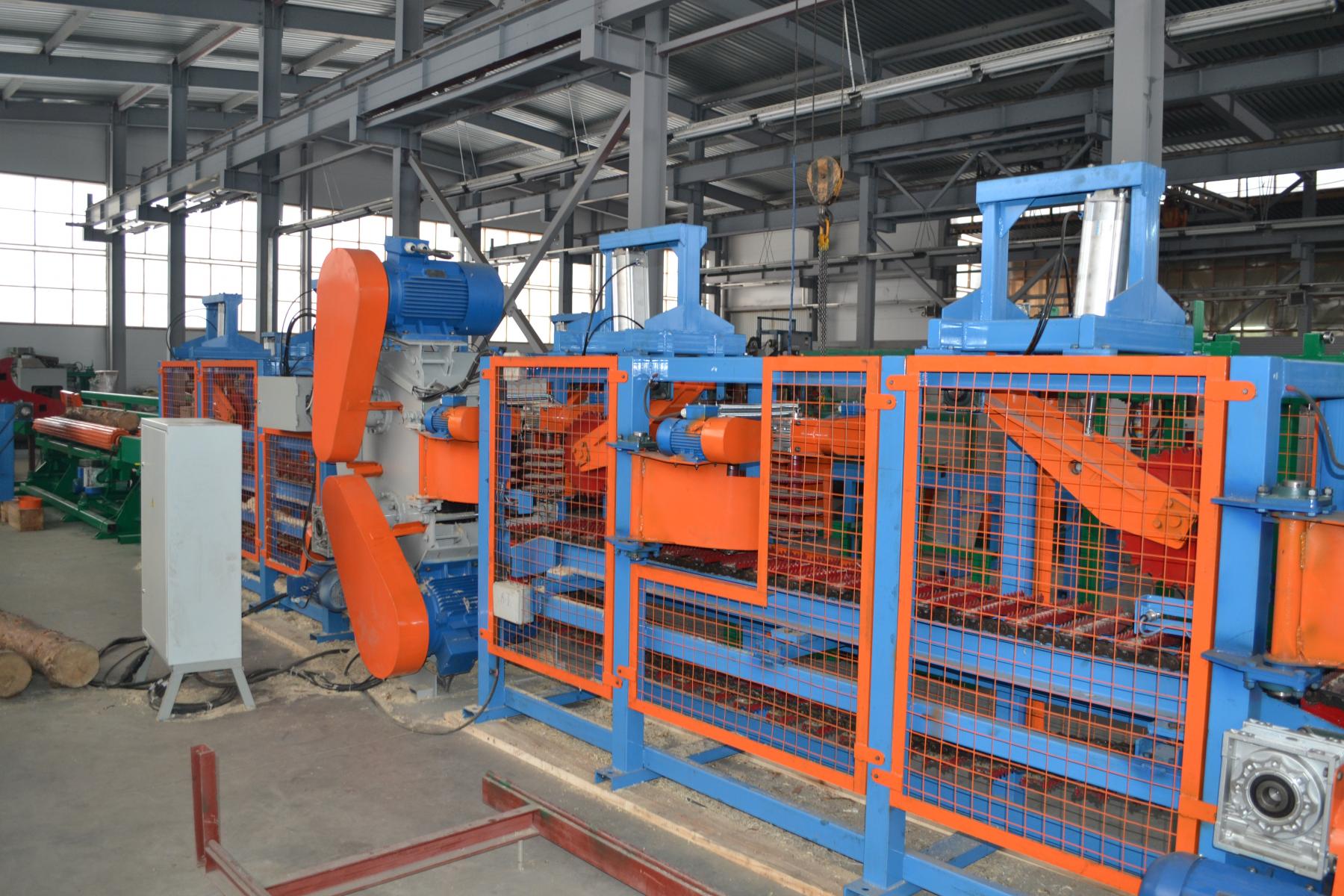

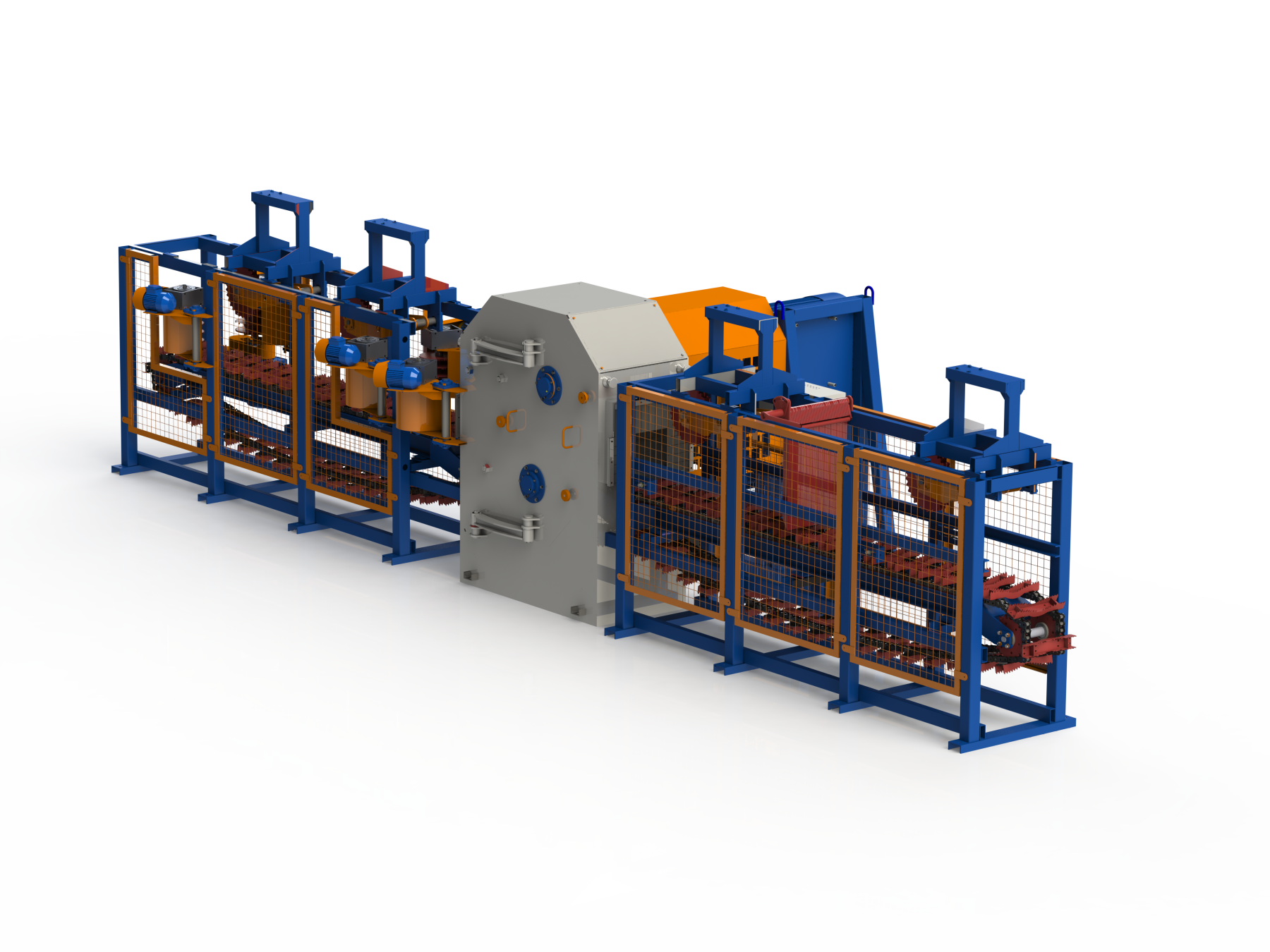

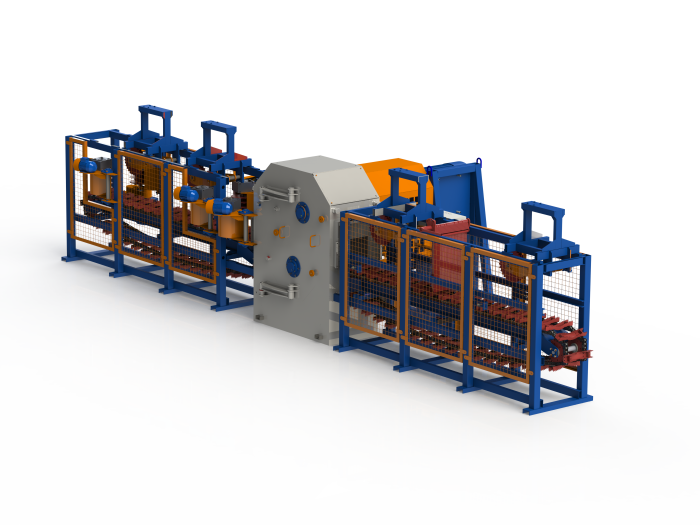

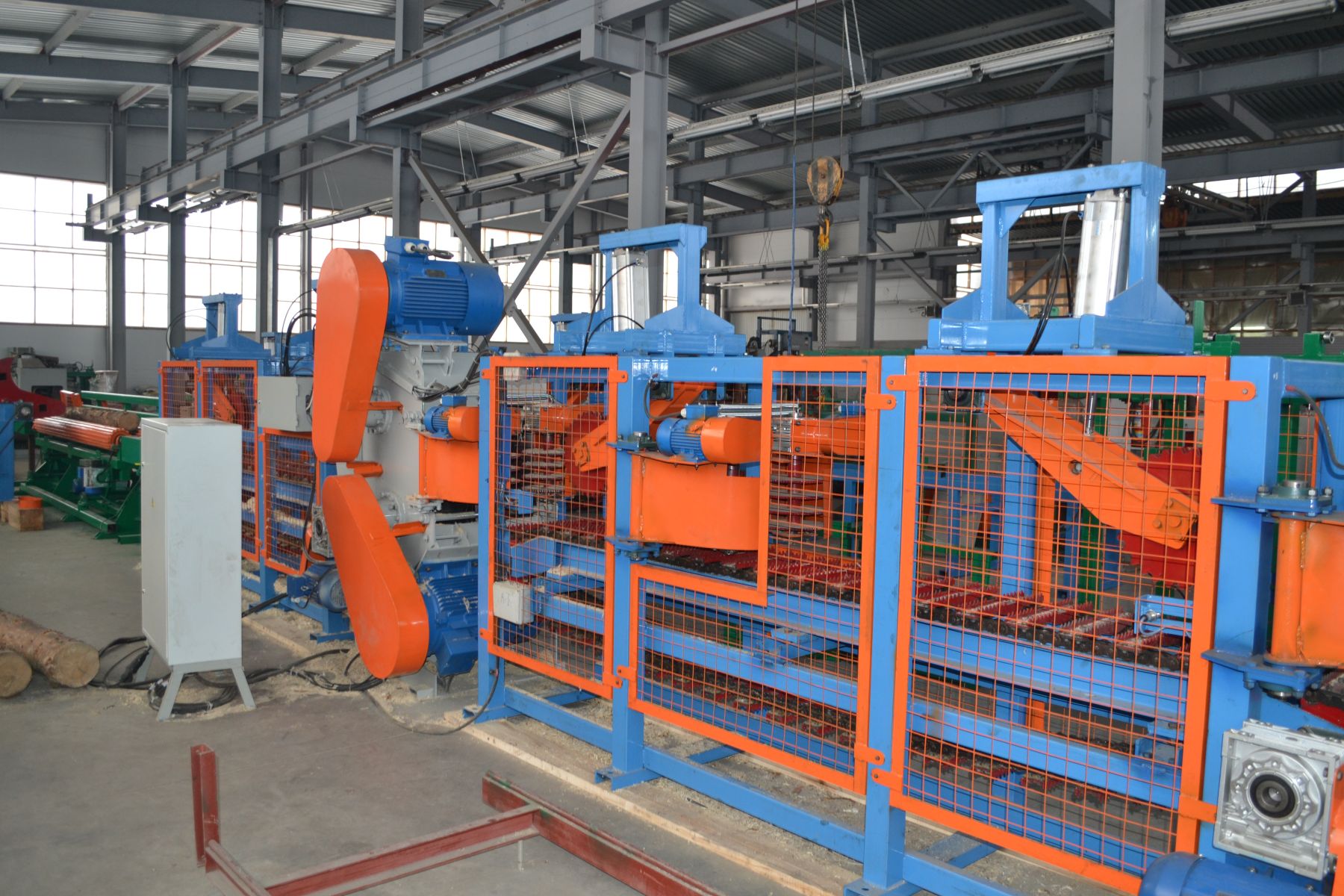

Станок дисковый двухвальный бревнопильный СБГ-480

Станки "Алтай-СБГ480" многопильные дисковые, предназначены для продольной распиловки бревен с целью получения лафетов и необрезных досок.

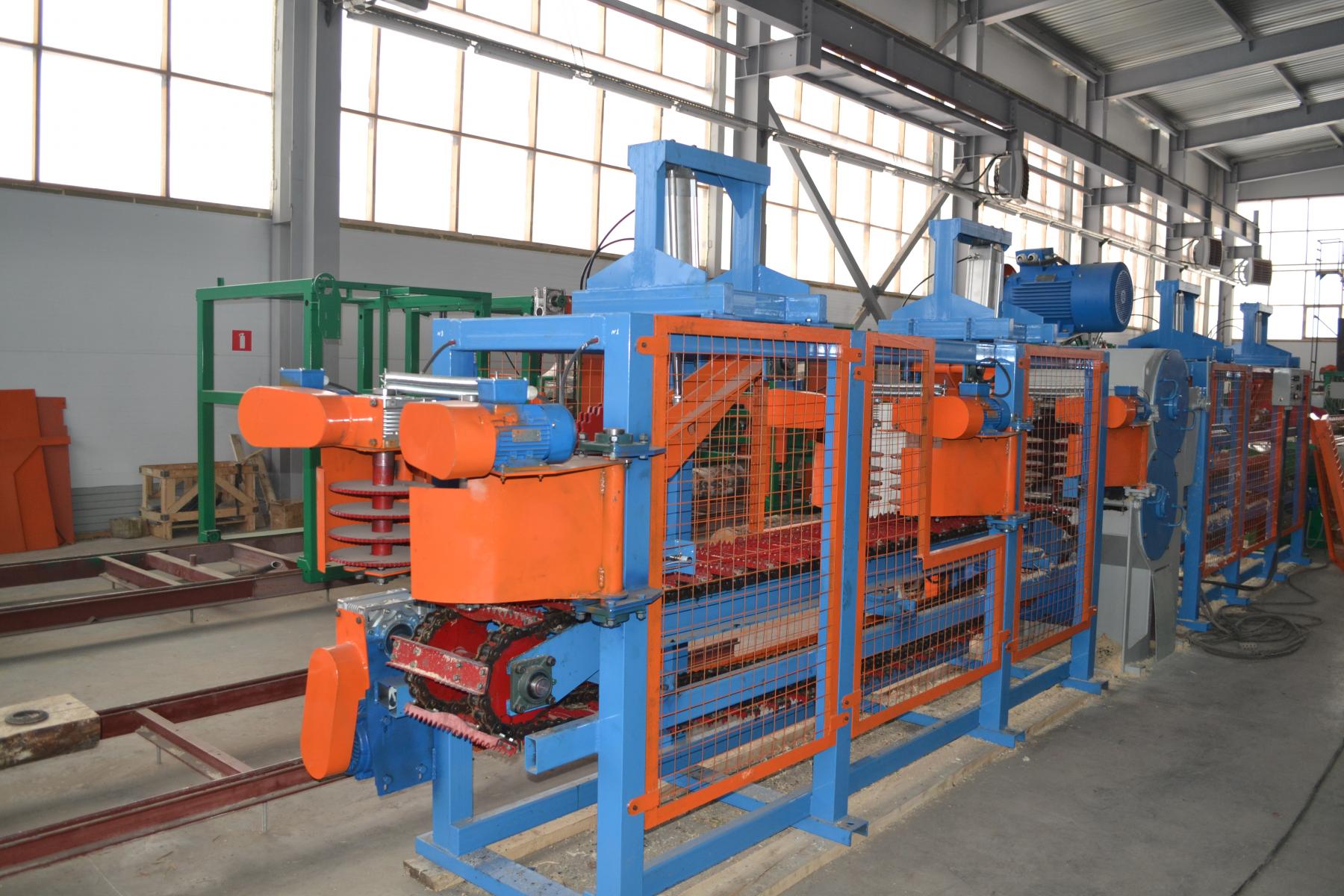

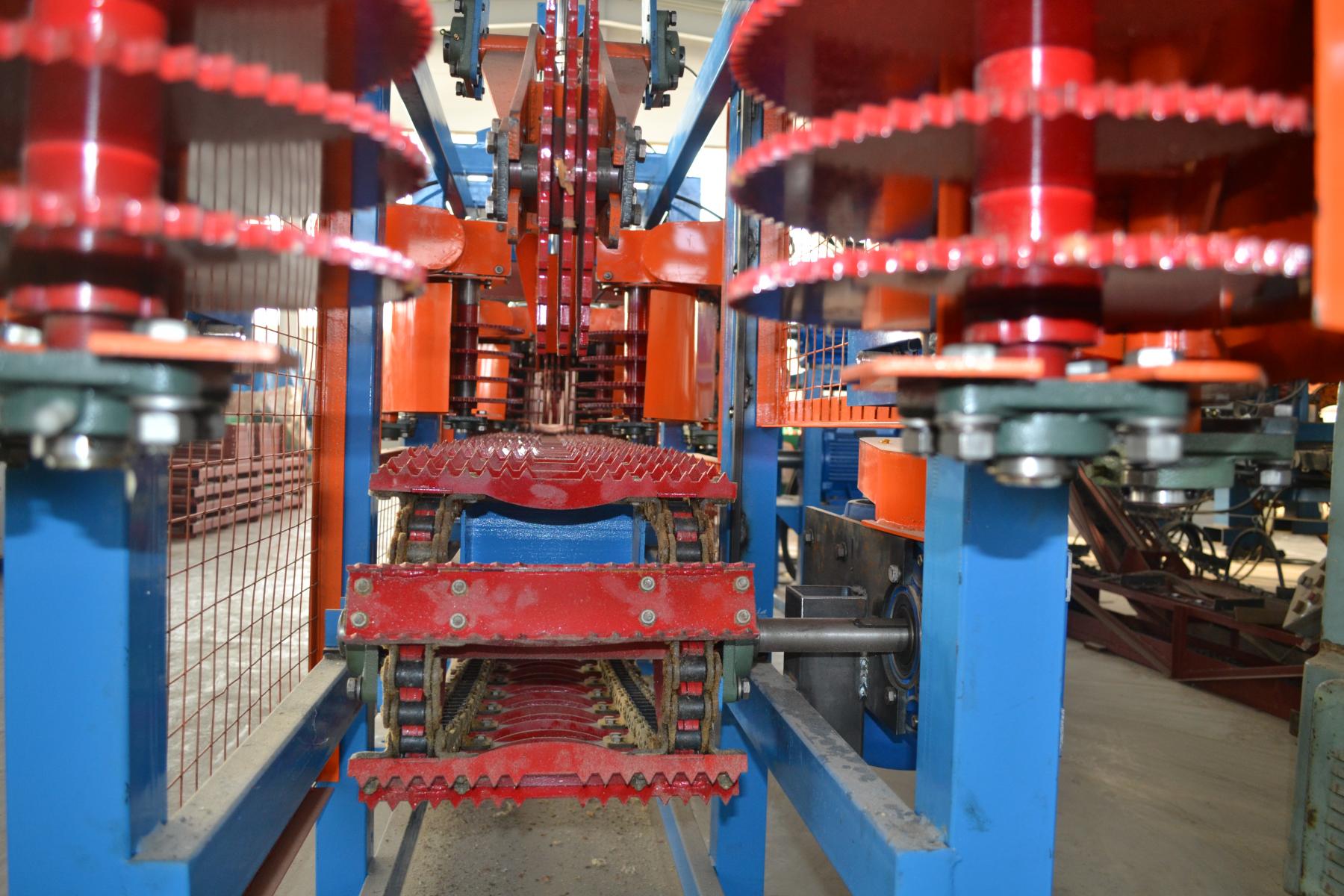

Подача сырья в пильный блок, осуществляется с помощью гусеничной транспортной системы. Фиксация бревна происходит с помощью автоматических пневмо-прижимов.

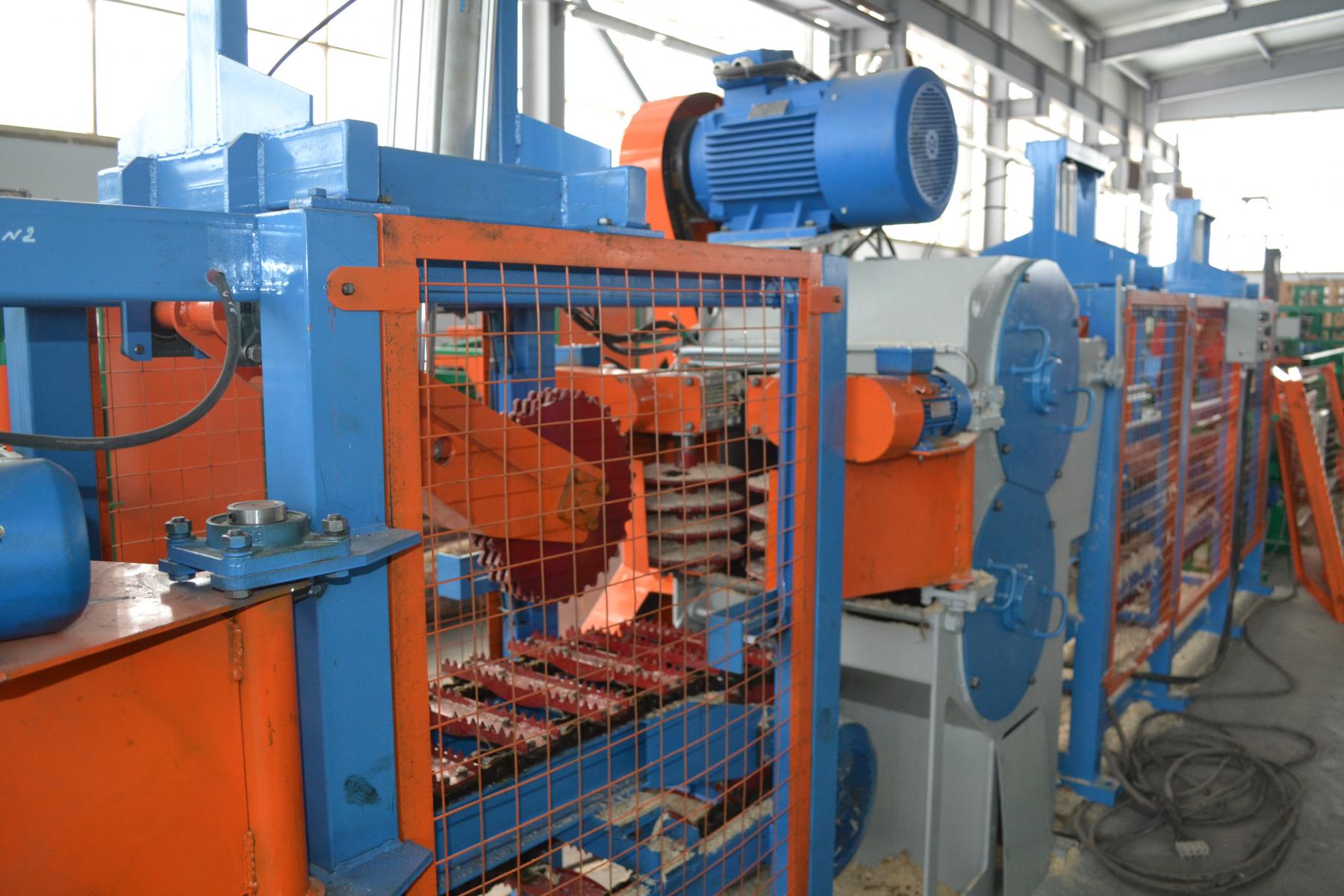

Многопильный станок на дисковых пилах обеспечивает надежную работу даже при круглосуточной загрузке. Его конструкция отвечает всем современным требованиям безопасности.Простота настройки расстояния между пилами, обеспечивает, быстрое получение пиломатериала нужного размера. Станок обладает колоссальной производительностью от 50 до 120м3 в смену.

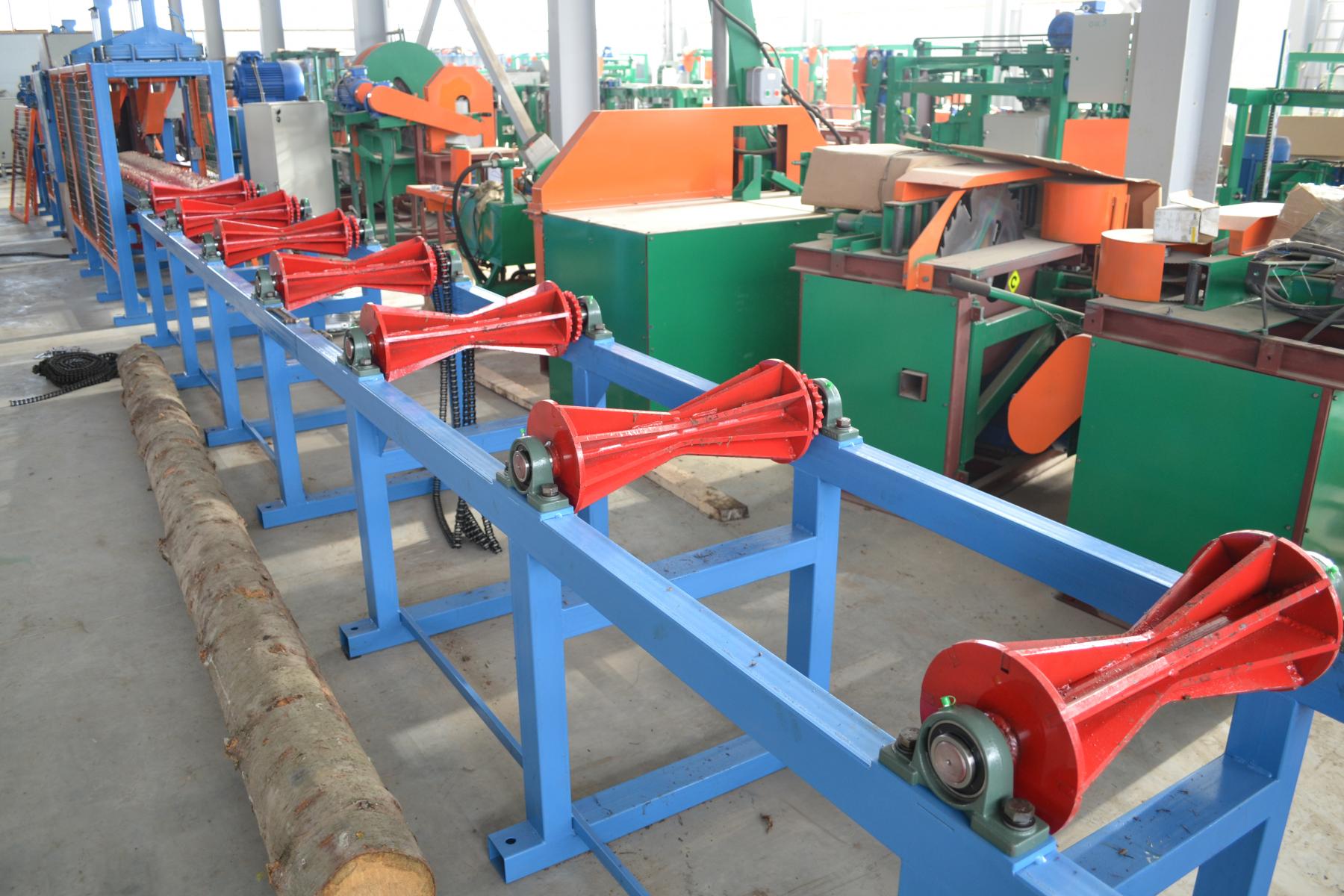

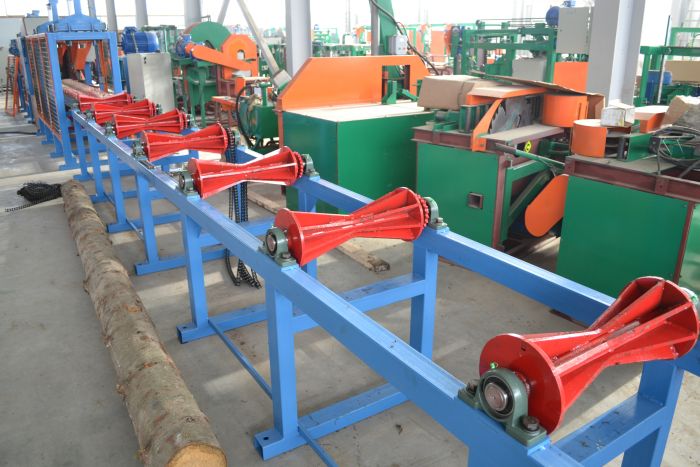

По желанию заказчика станок может комплектоваться транспортером для выгребания опилок, приводными рольгангами, манипулятором поштучной выдачи бревна.

Преимущества:

Колоссальная производительность
Простота в использовании
Автоматические пневноприжимы
Блоки поддержки горбыля
до 12 пил на 2 валах

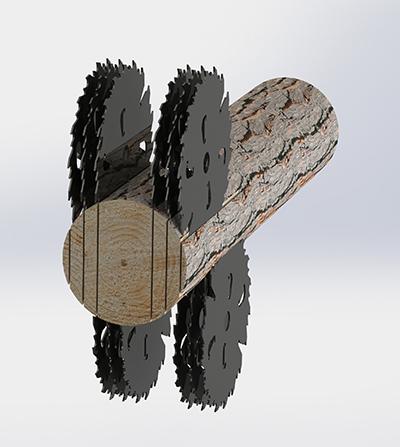

Схема работы станка:

Частота вращения пилы, об/мин 1450
Минимальный диаметр распиливаемых бревен в вершине, мм: 150
Минимальный диаметр распиливаемых бревен в комеле, мм: 450
Длина распиливаемых бревен минимальная, мм 2500
Скорость подачи, м/мин (плавная регулировка) 0-26
Расчетная производительность по сырью в смену 8ч. При среднем диаметре сырья 30см, м3 150
Количество пропилов максимальное, шт 12
Мощность главного привода (2 двигателя), кВт 2х75
Мощность приводов подачи суммарная (6 приводов), кВт 12,6
Общий вес станка, кг 4500
Пильный блок, мм 1300х1800х755
Блок привода пил, мм 1060х850х1650
Траспортер принимающий, мм 3600х1970х1020
транспортер подающий, мм 3600х1970х1020
