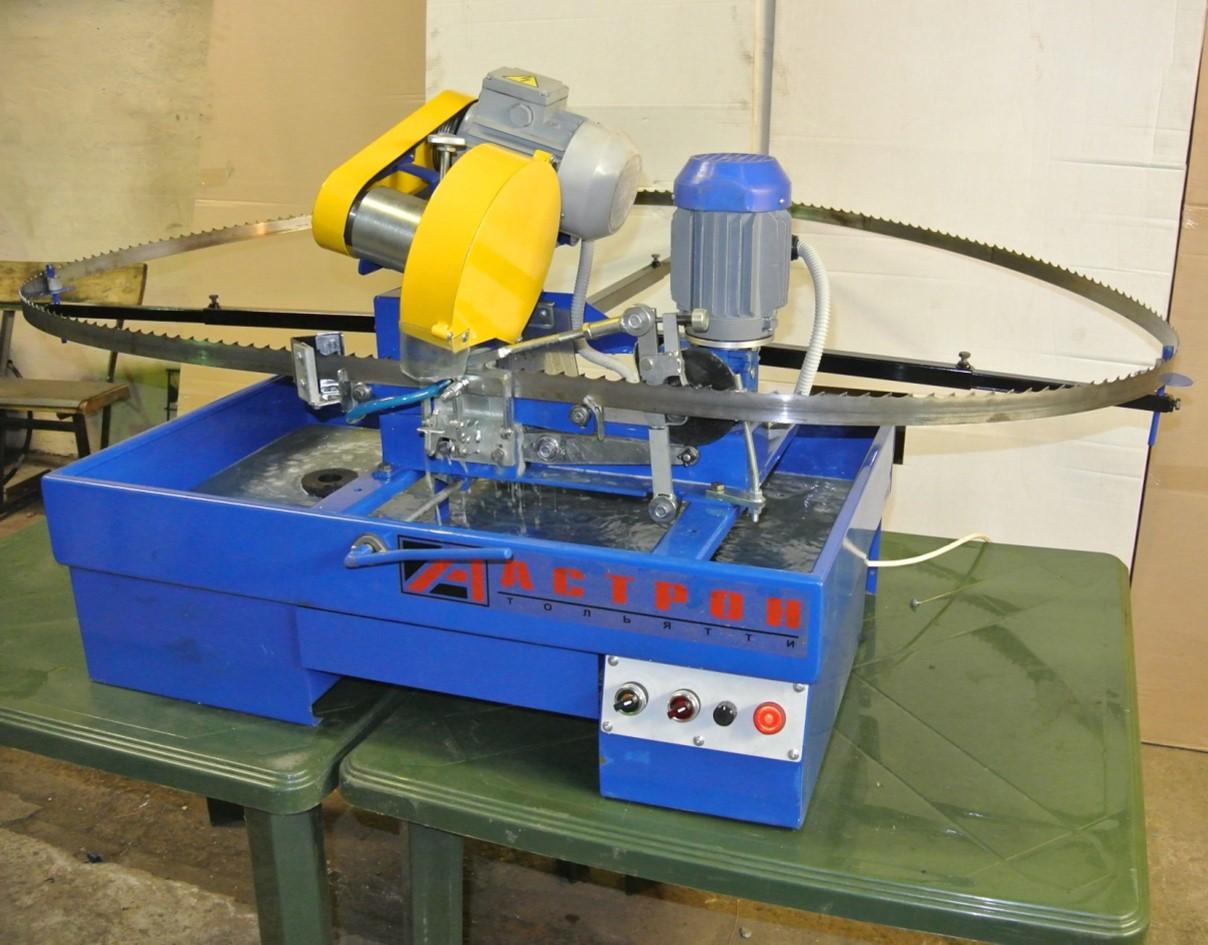

Станок для заточки ленточных пил полнопрофильным (боразоновым) эльборовым кругом Астрон X7

Станок предназначен для автоматической заточки узких (шириной 30-60мм) ленточных пил используемых на ленточных пилорамах.

Применяемые в станке эльборовые круги позволяют за один проход полностью протачивать пилу (если профиль зуба соответствует профилю заточного круга) создавая абсолютно одинаковый профиль с необходимыми передним и задним углами каждого зуба на всей длине пилы без прижогов и микронеровностей.

Если профиль зуба пилы не соответствует профилю заточного круга то сначала, за несколько проходов, формируются профили зубьев, углубляясь за один проход не более чем на 0.1 мм. Дальнейшие перезаточки идут в обычном порядке.

Внимание! Режим формирования профиля зуба пилы нельзя вести с большим врезанием и большими подачами, т.к. это ведет к ускоренному износу заточного круга.

Требования по эксплуатации.

Станок необходимо установить на горизонтальной поверхности, прикрепить к нему лучи поддерживающие пилу и заземлить.

К работе со станком допускаются лица ознакомленные с данным описанием, прошедшие инструктаж по технике безопасности для слесаря механосборочных работ и имеющих допуск на работу с повышенным сетевым напряжением (при питанием напряжением 380В).

Внимание! Устанавливать, снимать и перемещать пилу необходимо с предельной осторожностью, чтобы не травмировать руки об острые зубья.

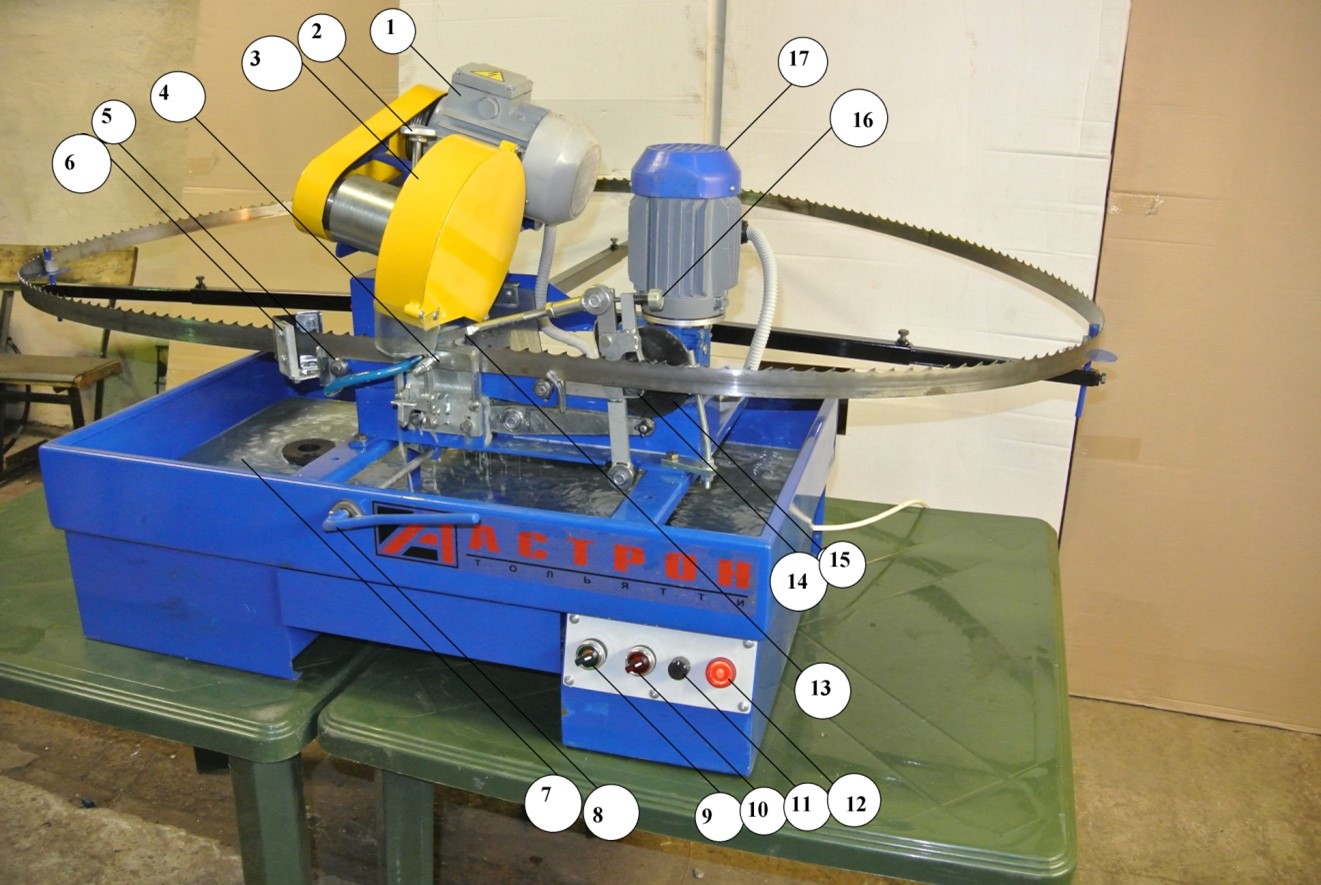

Устройство станка

1. Двигатель заточного диска
2. Винт регулировки глубины опускания диска
3. Кожух заточного диска
4. Зажим пилы
5. Резиновые скребки
6. Опорные ролики
7. Ёмкость для СОЖ с насосом
8. Ручка подъема шпинделя
9. Кнопка включения двигателя круга
10. Кнопка включения двигателя подачи
11. Ручка установки времени заточки пилы
12. Кнопка общего стопа
13. Толкатель
14. Маятник толкателя
15. Копир
16. Винт регулировки подачи
17. Двигатель толкателя пилы

Настойка и порядок работы.

• Установить станок на ровное основание.
• Закрепить на станке кронштейны для поддержки пилы.
• Открыть крышку электрического шкафа и проводом ПВС-4х0.75 подать напряжение на автомат.
• Залить в ёмкость для масла смесь масла И18 и керосина в соотношении 3:2
• Включаем автомат.
• Проверяем направление вращения двигателя. В случае необходимости меняем фазы.
• Откидываем вверх двигатель заточного диска.
• Устанавливаем ленту на боковых опорах.
• Нажимаем на рычаг установкиленты и вставляем ее между зажимными щеками так, чтобы лента ровно лежала на боковых опорах и нижних опорных роликах.

Внимание: Если лента будет лежать не ровно, то она будет подаваться под заточной диск под разными углами или толчкам, что может привести к неравномерному протачиванию профиля или (при сильном врезании заточного диска в переднюю грань зуба ) к ускоренному износу диска.

• Отпускаем рычаг и фиксируем ленту между зажимными щеками.
• Усилиезажима (отрегулировано у производителя) в случае необходимости доводим регуляторами зажима ленты так, чтобы она проталкивалась с небольшим усилием.
• Включаем толкатель пилы. Подбираем регулятором скорости
• оптимальную для Вас скорость движения пилы. Прогоняем 4-5 зубьев иостанавливаем толкатель в верхнем заднем положении.
• Опускаем двигатель заточного диска и регулировкой глубины
• выставляем диск так, чтобы он был на 1-2мм выше вершины зубьев пилы.

Внимание: Работать на минимальной подаче пилы можно не более 10минут. Этот режим использовать только для правильной установки заточного диска. Работать на максимальной подаче не желательно. так как пила может не успевать протачиваться.

Дополнение: Чтобы масло не капало с пилы вокруг станка нужно подвесить на местах опоры пилы на лучах или подставить под ними какие-либо небольшие емкости.

• Устанавливаем таймером 30 минут.
• Запускаем двигатель толкателя и его регулировкой устанавливает
• профиль пилы в таком положении чтобы передняя кромка зуба не
• доходила до диска 2мм.
• Регулировкой глубины опускаем заточной диск на З мм вглубь
• профиля зуба.
• Включаем двигатель заточного диска и масляной помпы.
• Регулировкой глубины и, если потребуется, регулировкой толкателя опускаем заточной диск до касания (чирканья) с передней гранью зуба пилы.
• Теперь только регулировкой глубины опускаем диск обеспечивая минимальное врезание в профиль, так чтобы диск еле чиркал.
• Определяем время по часам, необходимое для прохода одного круга и запоминаем его.
• Если пила подтачивается обычно достаточно одного прохода и ее после остановки станка можно снять.
• При заточкt пилы необходимо установить время на таймере и через это время станок отключится.

Внимание:Если Вы станете формировать профиль зуба большим врезанием за один проход то можете испортить диск или значительно сократить срок его работы.

Если, во время работы станка, масло сильно брызжет в разные стороны, а струи масла отрегулированы правильно - это показывает, что заточник слишком сильно врезается в зуб.

Если будете опускать диск, как на обычном заточном сверху зуба, а не сбоку - как необходимо, чтобы диск протачивал всю переднюю грань сразv, то острая кромка зуба очень быстро срежет на заточном диске и точить им станет невозможно!

 Комплектация.

1. Станок заточной. 1шт.
2. Ролик эльборовый профиль Woodmizer Ф= 1шт.
3. Кронштейны для установки пилы 1к-т.
4. Паспорт и руководство по эксплуатации. 1 шт.

Техническое обслуживание.

Внимание: Для защиты электроники и двигателей от перегрузок и короткого замыкания внутри блока управления стоит автомат. В случае его срабатывания станок  включаться не будет
