Торцовочный станок маятникого типа «ТРИУМФ» Т3

Торцовочный станок маятникого типа «ТРИУМФ» Т3

Бренд: Энерготех

Рейтинг:

Наличие:

В наличии

Количество:

− +

80000

Обратите внимание!

При заказе ленточных и дисковых пил на сумму более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

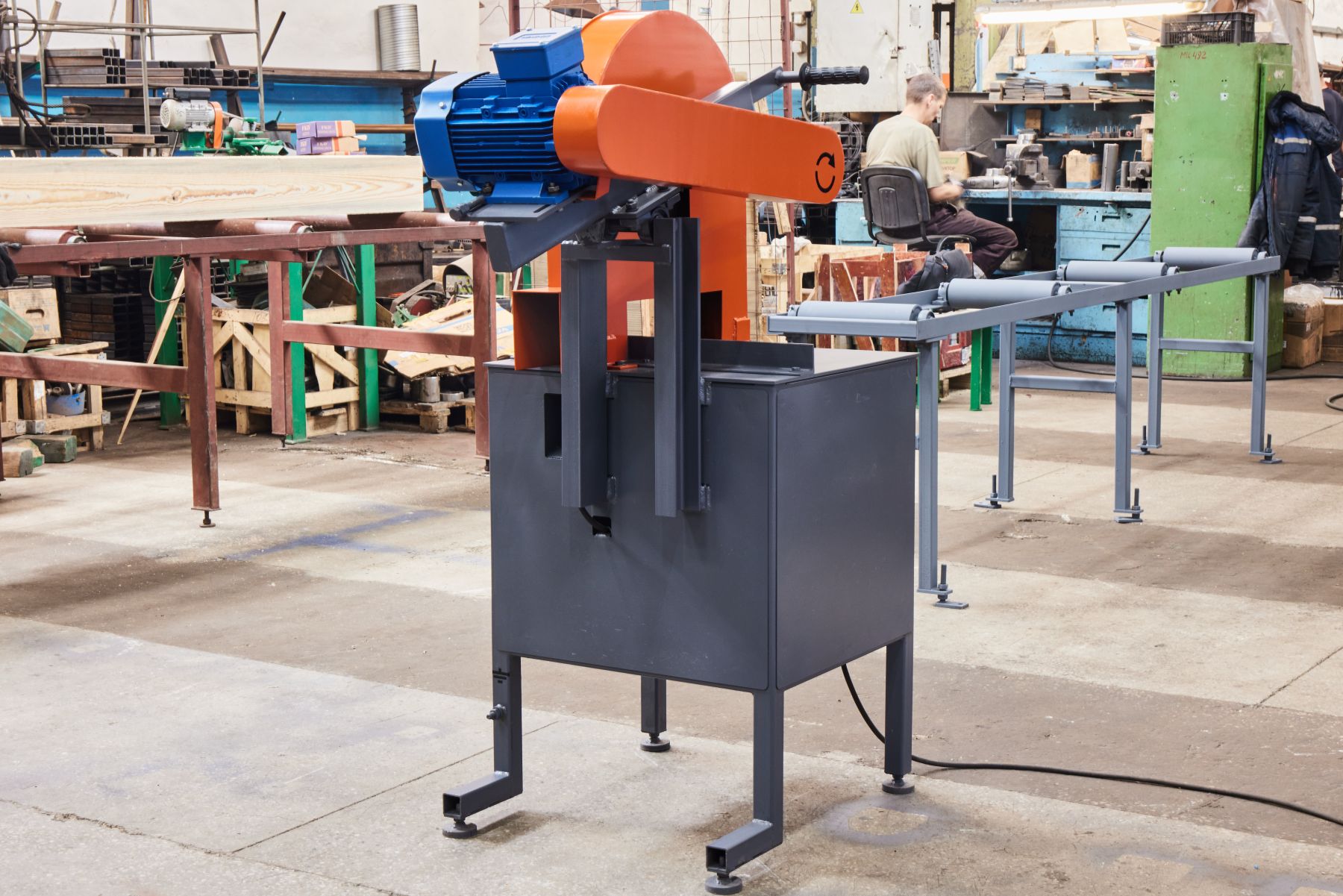

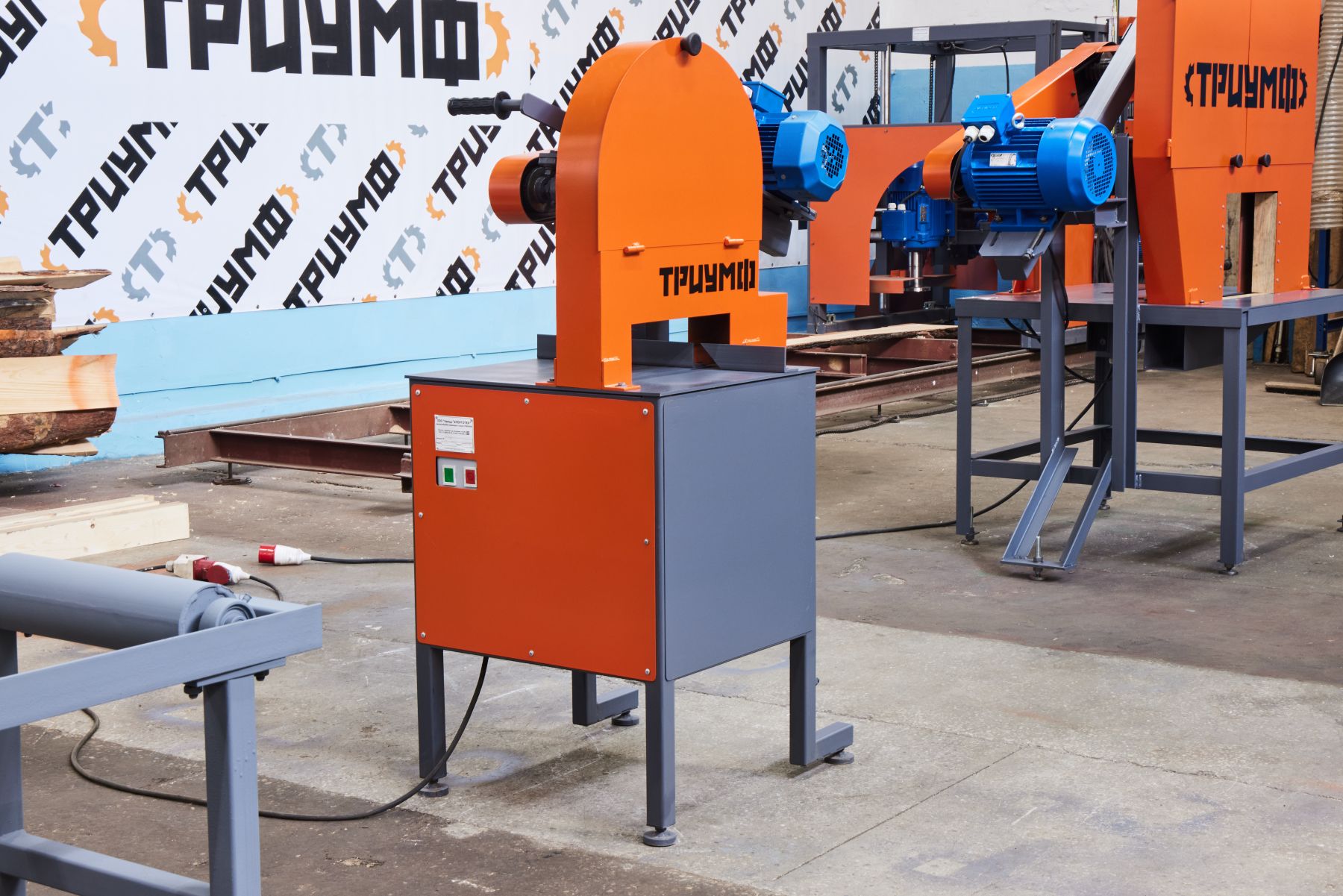

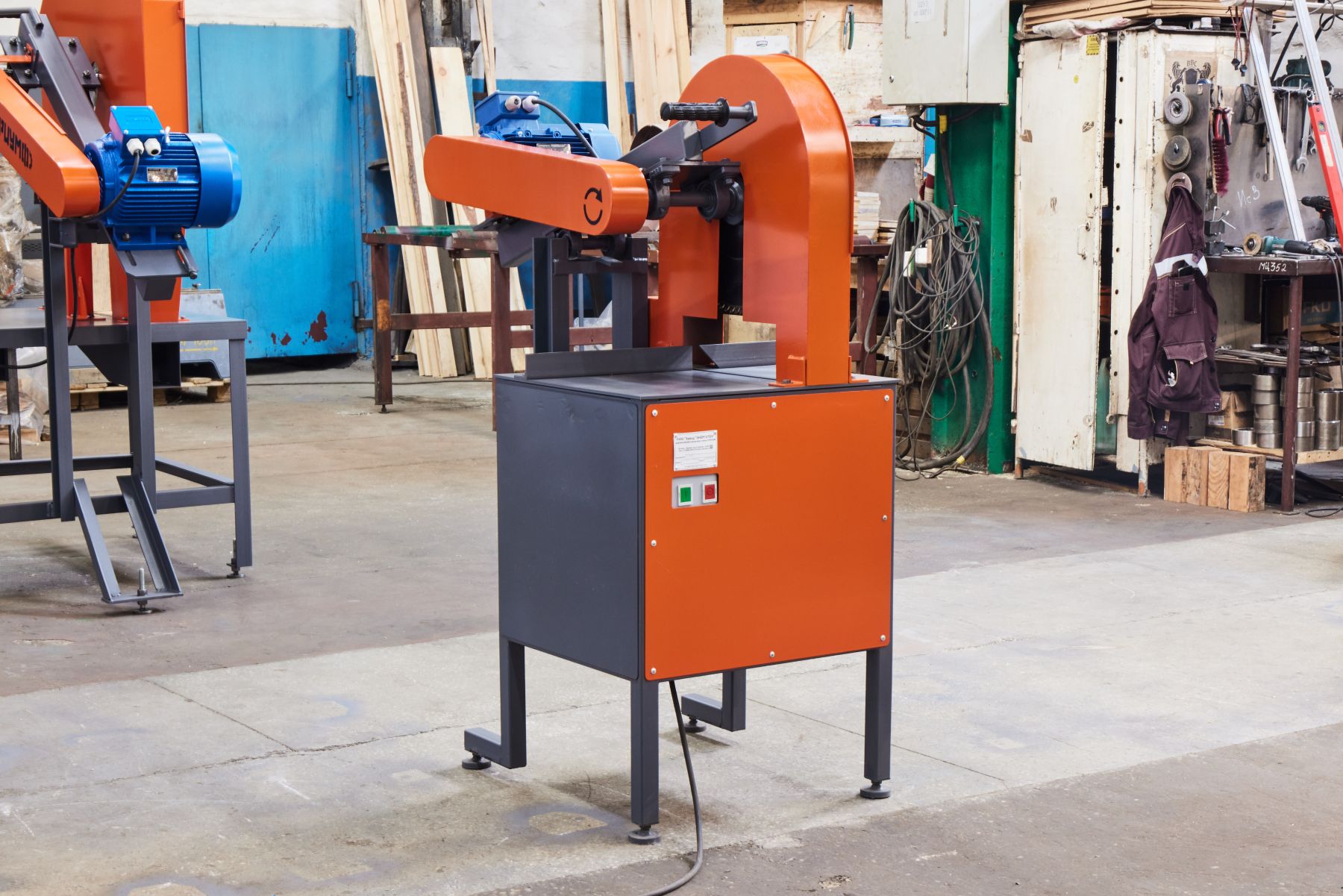

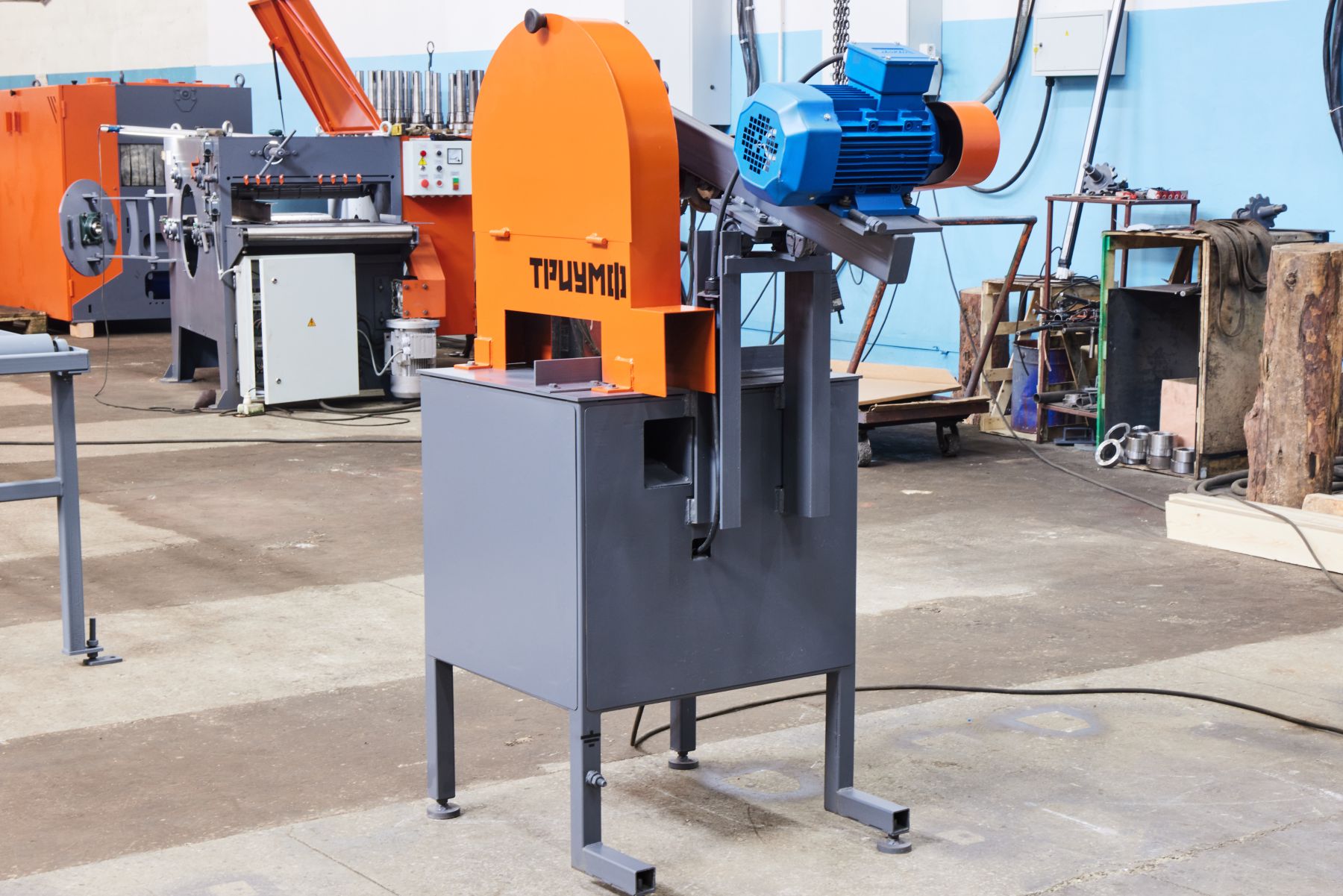

Станки «ТРИУМФ» Т3 представляют собой конструкцию маятникового типа. Данная технология является одной из самых безопасных, применяемых в торцовочных станках.

При распиле пила подается оператором вручную к заготовке, находящейся на рабочем столе. Максимальная ширина обрабатываемой доски 300 мм, максимальная толщина 100 мм.

Преимущества торцовочного станка «ТРИУМФ» Т3

Преимущества

Ровный торец получаемого материала

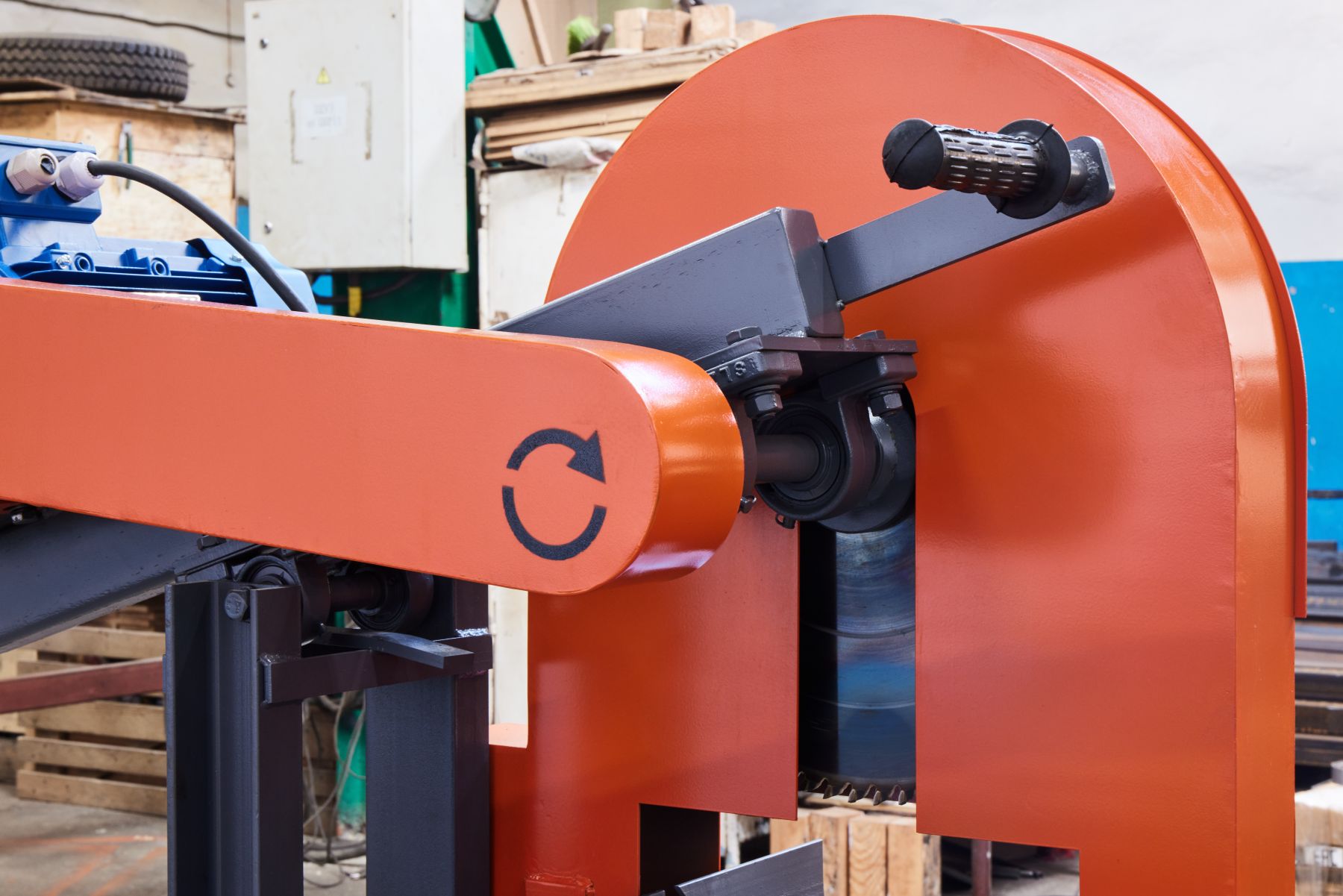

Легкий ход пильного маятника станка

Долгая служба инструмента за счет правильного подбора количества оборотов

Диаметр дисковой пилы 450 мм.
Габариты 600х450х900
Частота вращения пилы, об/мин 2860
Длина, мм 920
Ширина, мм 600
Высота, мм 1450
Ширина обрабатываемой доски, мм до 300
Высота обрабатываемой доски, мм до 100
Масса, кг 120
Напряжение эл. сети, В 380
Диаметр вала (мм) 50
Мощность эл/двигателя пильного вала (кВт) 3,3
