Центрователь

Рейтинг:

Наличие:

Нет на складе

цена по запросу

Обратите внимание!

При заказе ленточных и дисковых пил на сумму более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

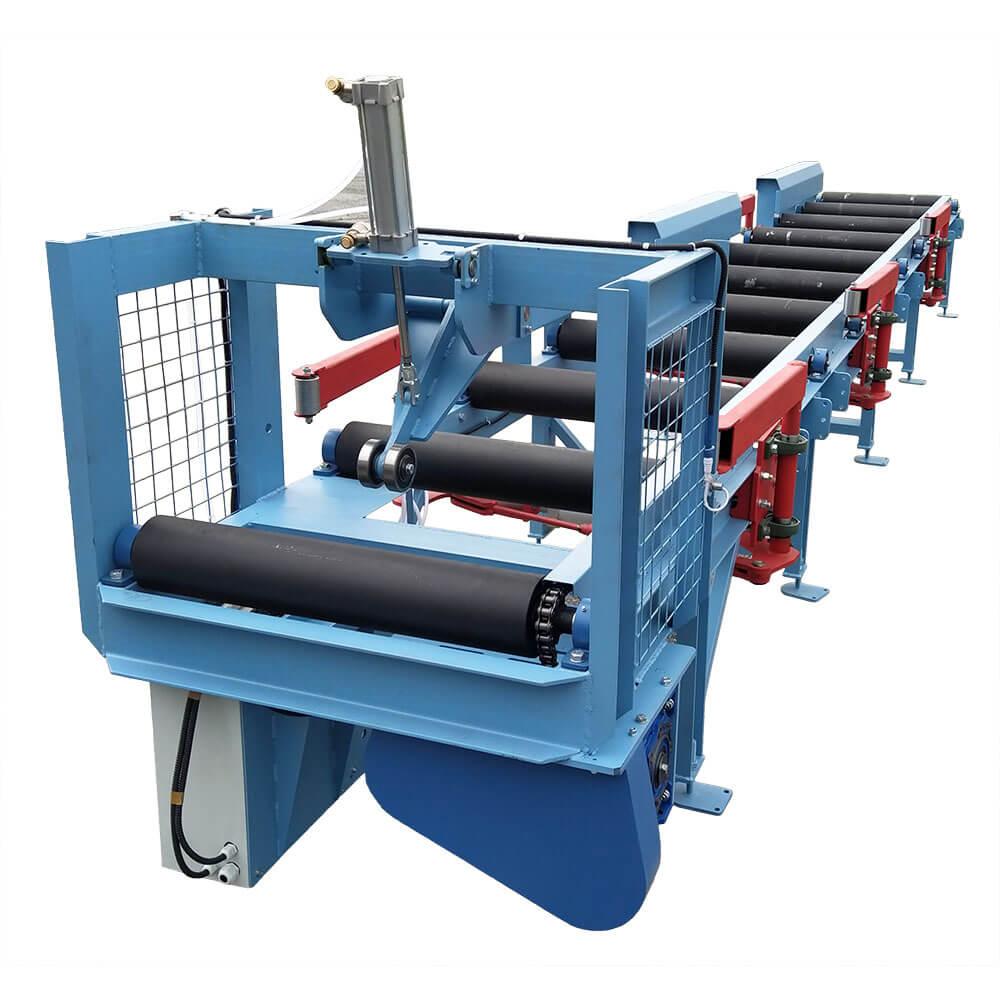

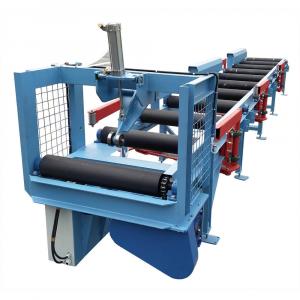

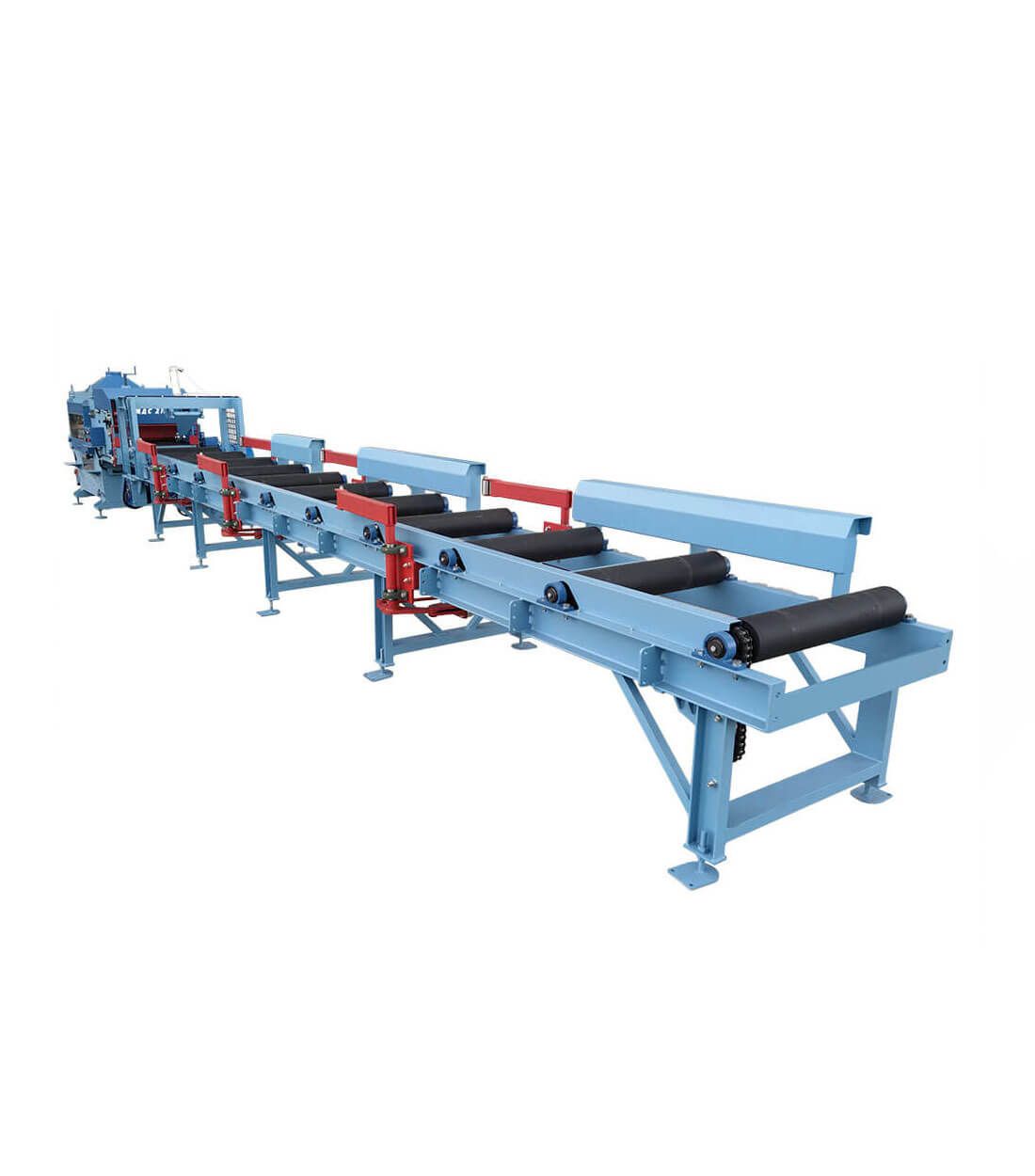

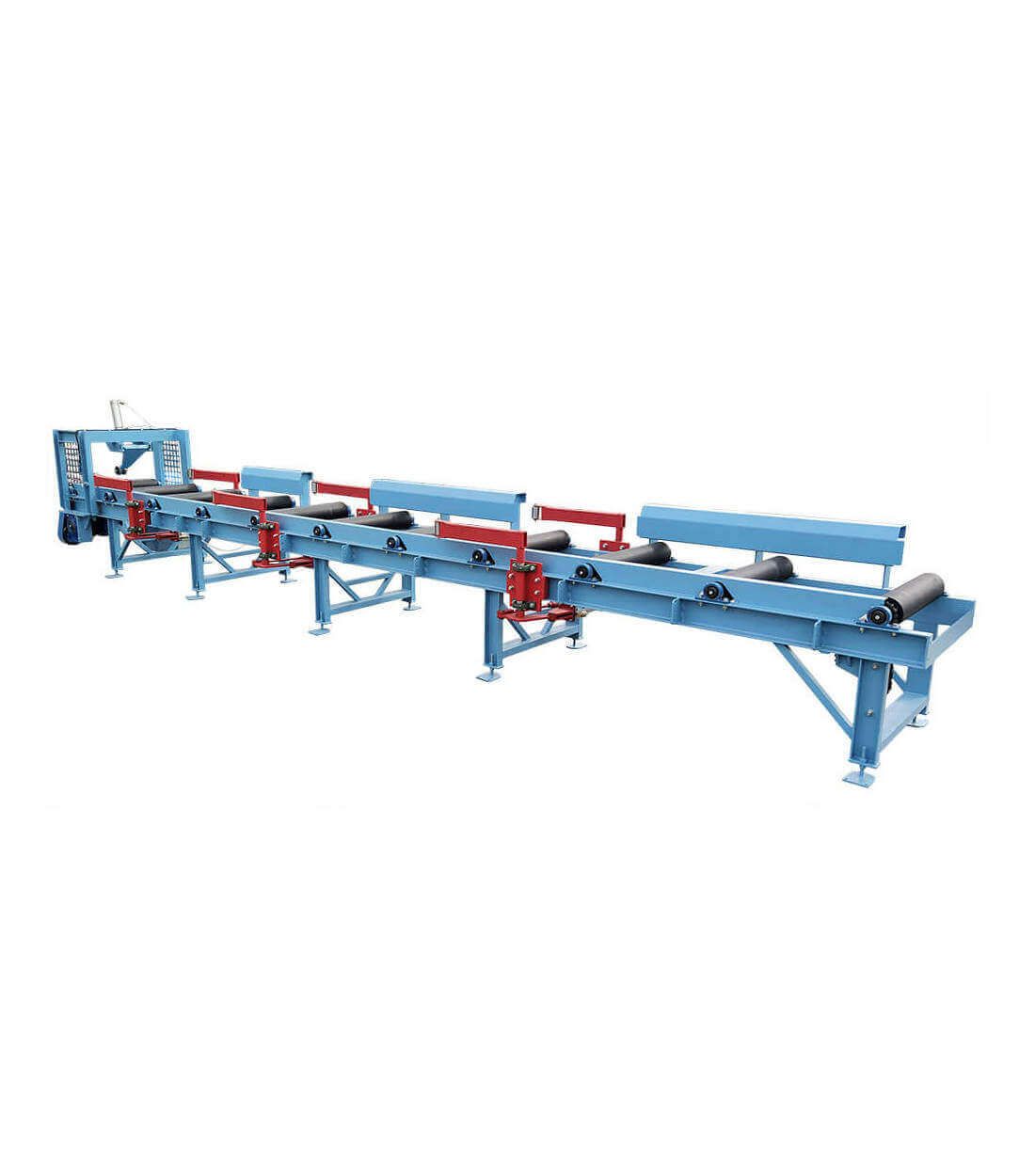

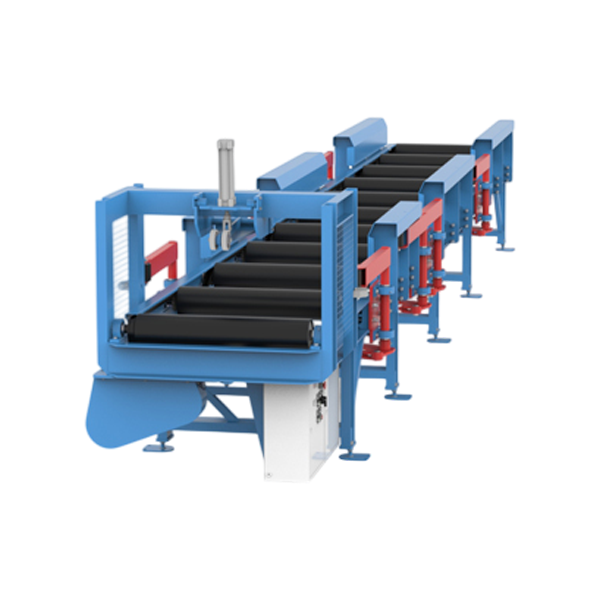

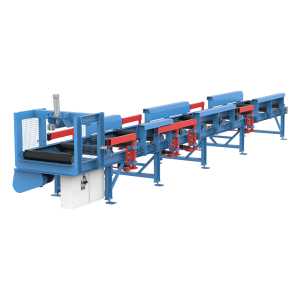

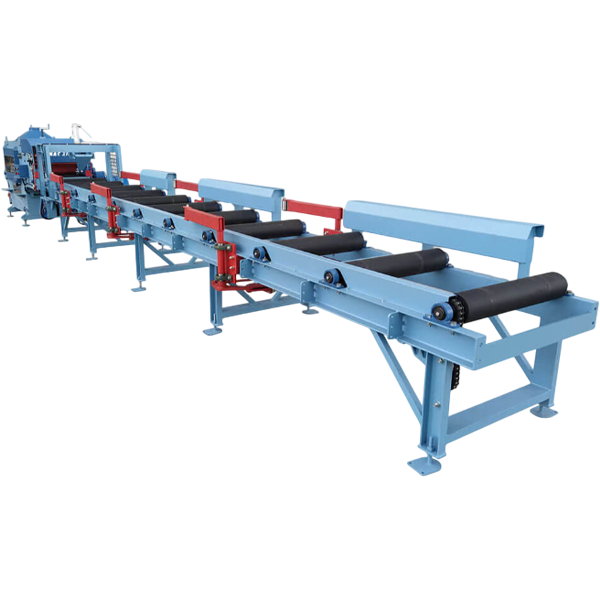

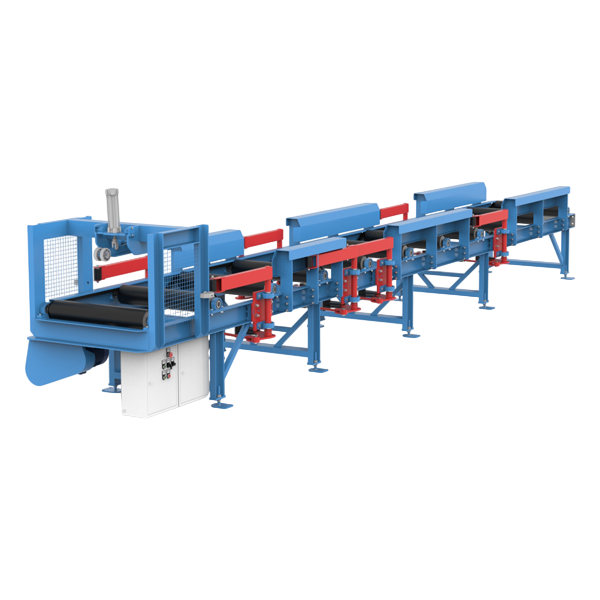

Центрователь предназначен для автоматической центровки и подачи брусьев и досок в многопильный или обрезного станка. Материал, перемещающийся по рольгангу, в нужный момент выставляется по оси рольганга комплектом трех, четырех пар пар центрирующих рычагов. Далее брус прижимается к зубчатым роликам и вводится в механизм подачи станка. Центрователь позволяет исключить наличие обслуживающего персонала на операции подачи заготовок (минимум одного рабочего), увеличивает скорость, улучшается качество, цикличность и точность подачи материала.

Длина, мм 7500
Ширина, мм 1050
Высота, мм 1650
Приблизительный вес, кг 1000
Максимальная ширина бруса, мм 700
Минимальная длина бруса, мм 1000 (другие длины-опция)
Максимальная высота поднятия прижима, мм 250
