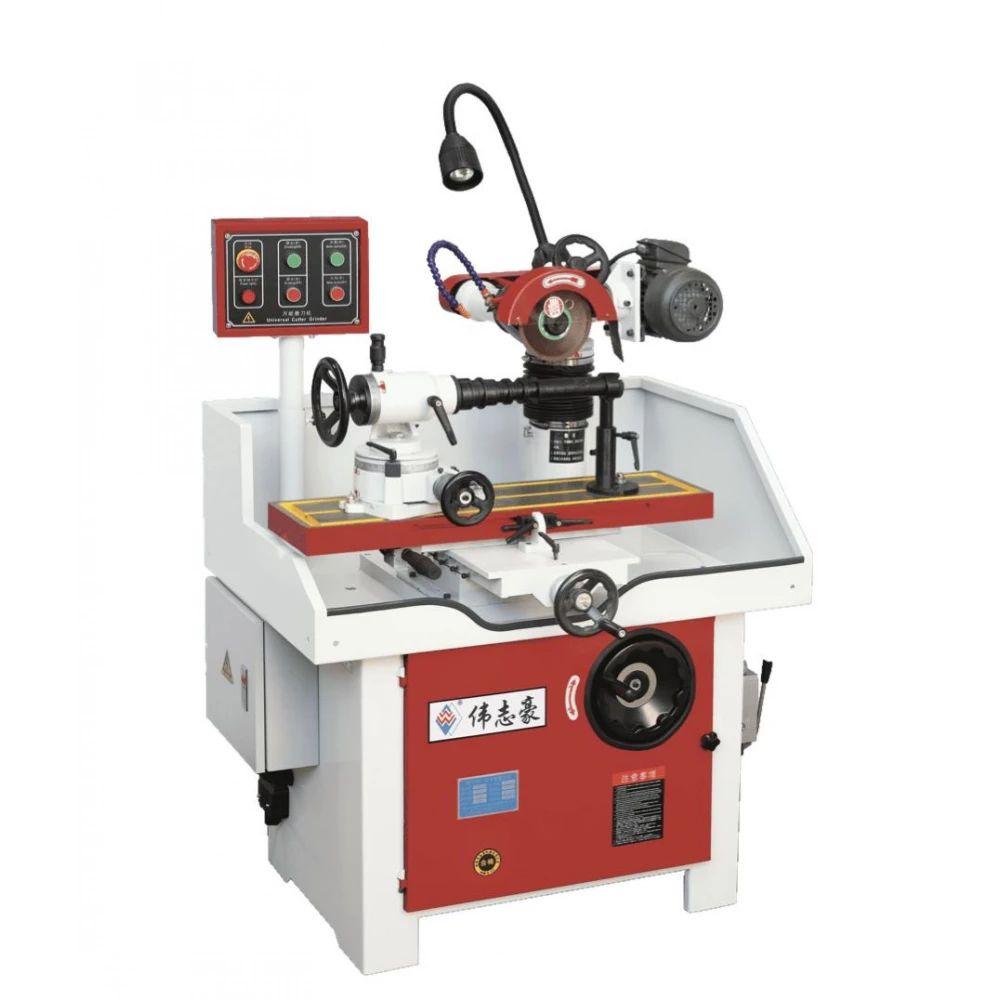

Универсальный заточной станок WEIZHIHAO Модель CH-300 MAX (MF2718C)
НАЗНАЧЕНИЕ:
Станок предназначен для заточки режущего инструмента – насадных фрез, строгальных головок, ножей, концевого инструмента и дисковых пил с твердосплавными напайками.

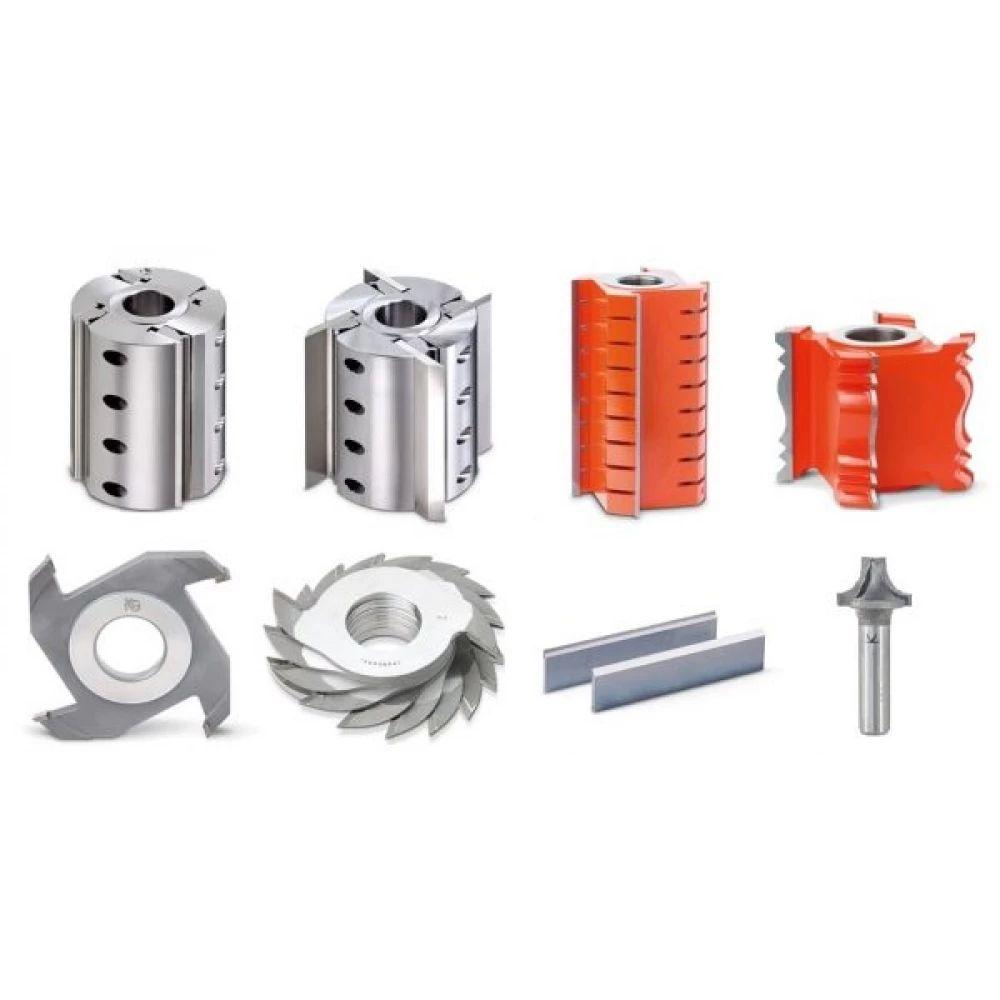

ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:
Характеристики:
| Модель | CH-300 MAX (MF2718C) |
| Максимальные размеры насадных фрез (DxdxB), мм. | 300x70x250 |
| Максимальные размеры плских ножей, мм. | 310x40 |
| Диаметр дисковых пил, мм. | 90-700 |
| Размеры алмазного шлифовального круга, мм. | 150x16 |
| Частота вращения шлифовального круга, об/мин. | 3 800 |
| Напряжение питающей сети, В. | 380 |
| Габаритные размеры станка, мм. | 1100x850x1600 |
| Вес, кг. | 350 |
Конструктивные особенности:
|
|

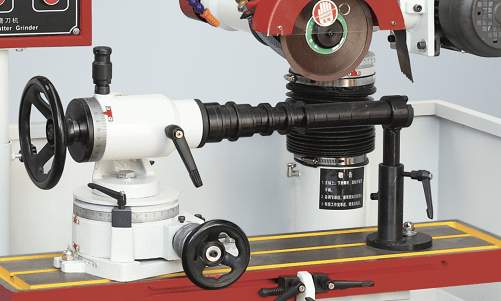

Делительная головка оснащена насечными лимбами и имеет тонкую настройку. Шаг делительной головки (или шаг заточки) составляет 15 градусов. Таким образом, станок позволяет затачивать насадные фрезы с 2, 4, 6, 8, 12 ножевой схемой. Задний поддерживающий центр позволяет затачивать тяжелые строгальные головки длиной до 300 мм. Оправка для насадных фрез оснащена необходимыми переходными кольцами для всех посадочных диаметров фрез. |
|
|

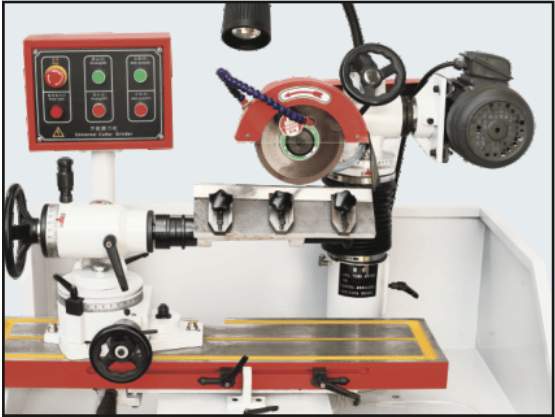

Приспособление для заточки ножей представляет собой плиту с зажимными струбцинами. Приспособление позволяет затачивать ножи с прямолинейной кромкой длиной ножей до 300 мм. Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки. |
|
|

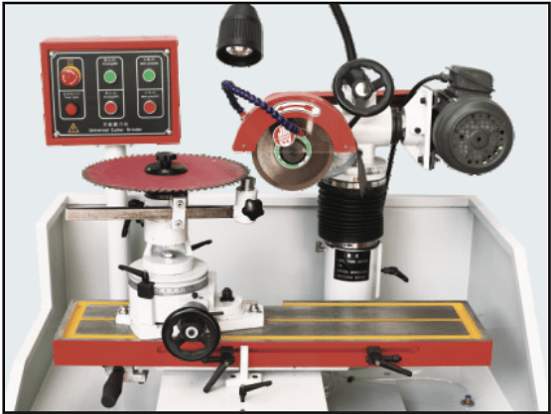

Приспособление для ручной заточки дисковых пил представляет собой плиту с регулируемым в зависимости от диаметра держателем пил. Приспособление позволяет затачивать дисковые пилы с напайками диаметром до 700 мм. Приспособление зажимается на валу стандартной делительной головки, Контроль угла заточки, съема, шага и высоты зубьев пилы осуществляется визуально. |
|
|

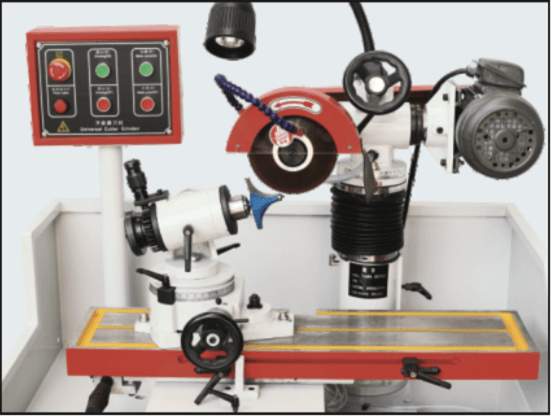

Приспособление для ручной заточки концевых фрез и сверл представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3 - 19 мм. Приспособление устанавливается на заточной стол станка и зажимается в Т-образных пазах. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале. |
|
|
Станок оснащен системой подачи охлаждающей жидкости. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
|
|
Станок оснащен централизованной системой смазки, которая обеспечивает своевременную подачу смазывающего материала к узлам трения. Тем самым повышается срок эксплуатации заточного станка. |
|
|
Высокоточные линейные направляющие изготовлены из прочной износостойкой стали. Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м). |
|
|

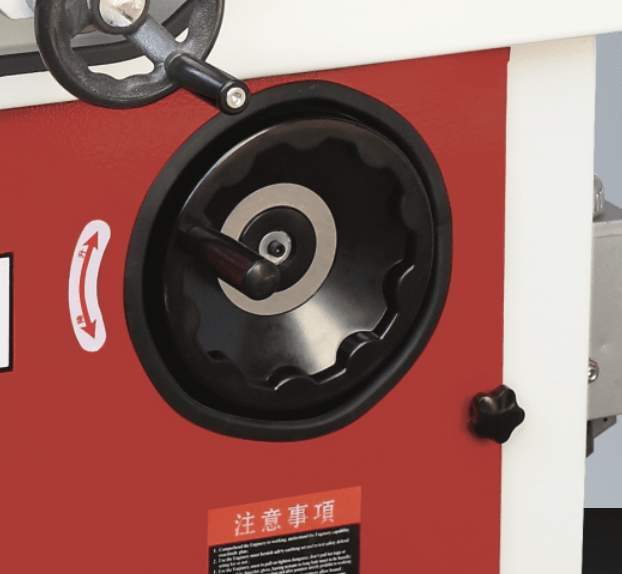

Настройка вертикального перемещения заточного узла находиться на передней части станка, что позволяет быстро и точно настроить станок. |
- Диаметр дисковых пил, мм 90-700
