Заточной станок c ЧПУ для пильных дисков WEIZHIHAO Модель SB-800 CNC (MF158СNC)

Заточной станок c ЧПУ для пильных дисков WEIZHIHAO Модель SB-800 CNC (MF158СNC)

Артикул: TPRS0000151

Рейтинг:

Наличие:

В наличии

Количество:

− +

2188000

Обратите внимание!

При заказе более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

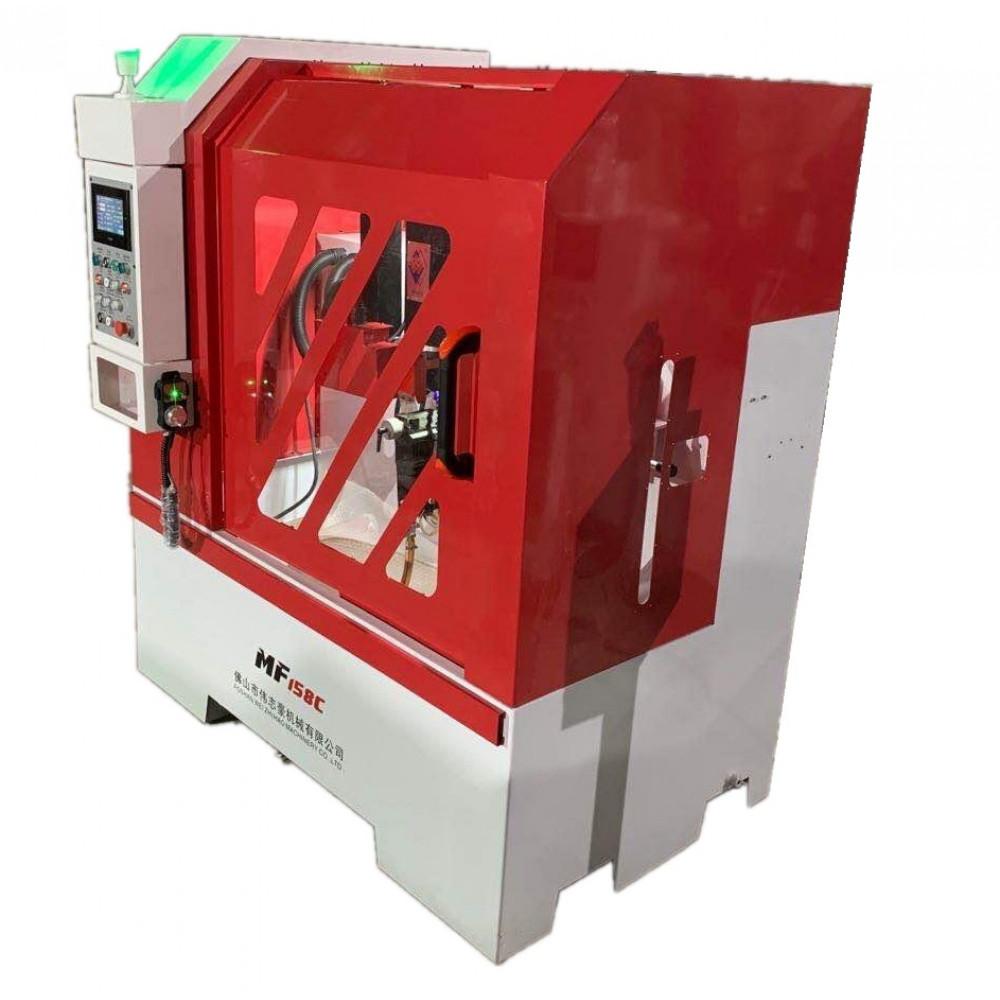

Автоматический станок с ЧПУ предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы диаметром от 80 до 1000 мм с прямой, скошенной, трапециевидной формой зубьев.

Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.

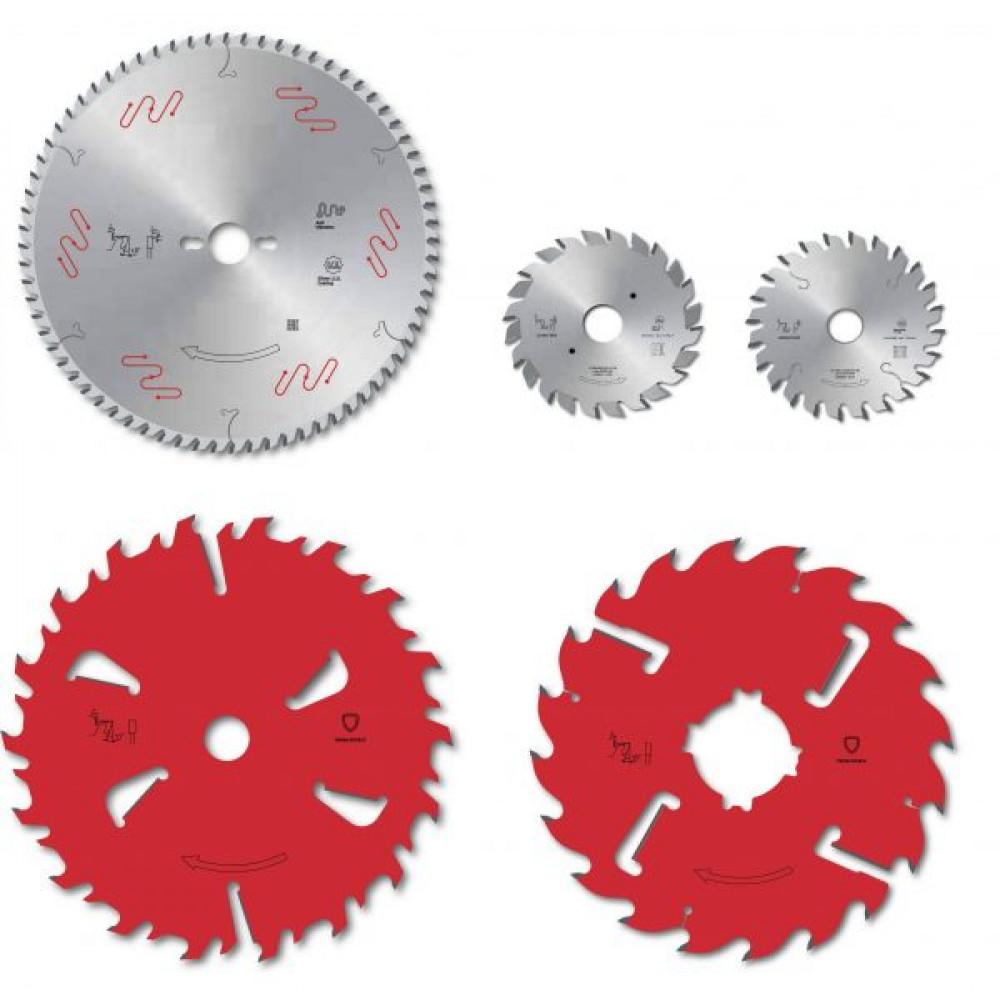

ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:

Характеристики:

Модель	SB-800 CNC (MF158CNC)
Наружный диаметр дисковых пил, мм.	80-1000
Диаметр посадочного отверстия, мм.	10-200
Толщина дисковых пил, мм.	2-10
Передний угол заточки зубьев пилы, º.	-3º +30º
Углы косой заточки передней/задней граней, º.	0º - 45º
Размеры алмазного шлифовального круга, об/мин.	150x32
Частота вращения шлифовального круга, об/мин.	5000 - 10000
Общая мощность эл/двигателей, кВт.	2,1
Напряжение питающей сети, В.	380
Габаритные размеры станка, мм.	1700x1350x1800
Вес, кг.	950

Вес станка, кг 950
Диаметр дисковых пил, мм 80-1000
Габаритные размеры, мм 1700x1350x1800
Толщина пил 2-10
Углы косой заточки передней и задней граней 0º - 45º
Исполнение Автомат с ЧПУ
Размеры алмазного шлиф.круга 150x32
Диаметр посадочного отверстия, мм 10-200
Передний угол заточки -3º +30º
