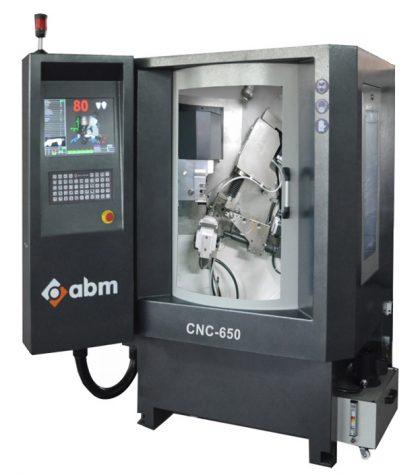

Заточной станок для дисковых пил с твердосплавными напайками модель OTOMAT CNC-650 (ABM)

Заточной станок для дисковых пил с твердосплавными напайками модель OTOMAT CNC-650 (ABM)

Рейтинг:

Наличие:

В наличии

Количество:

− +

цена по запросу

Обратите внимание!

При заказе более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

Станок СNC осуществляет заточку стандартных форм зубьев дисковых пил по передней и задней граням диаметром до 650 мм. Управление происходит посредством числового програмного управления (ЧПУ). Станок предназначен для заточки дисковых пил с твердосплавными напайками Т.С.Т, особо часто используемых при распиле дерева, древесно-стружечной плиты, алюминия и пластика. Цель станка – обеспечить высокой точностью и производительностью распил используемого материала.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы диаметром от 100 до 650 мм с прямой, скошенной, трапециевидной формой зубьев. Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.

Отличительные особенности станка СNC:

Контроль 6-ти осевым шаговым двигателем
Свободная программа
Специальное покрытие на механических частях обеспечивает антикоррозийный эффект и прочность
Автоматическая программа перескока сломанных/отсутствующих зубьев с помощью интеллектуального толкателя
Программа восстановления зубьев
LCD экран, русифицированное меню
Пульт управления
Заточка любых профилей зубьев в одном цикле
Функция сохранения заточных программ
Настройка новой программы во время процесса заточки
Заточка зубьев правый-левый и 5Т по передней грани в одном цикле
Наружный диаметр затачиваемых пил – диаметр 650 мм
Зажим пилы шаговым двигателем
Автоматическая регулировка толщины пилы
Центральная система смазки
Программное обеспечение на базе Windows
Закрытая кабина станка
Виброустойчивая конструкция станка
Настройка скрости толкателя и заточки зуба
Соответствие стандартам CE

Наружный диаметр дисковых пил, мм. 80 – 1000
Толщина дисковых пил, мм. макс 6
Передний угол заточки зубьев пилы, -10° + 30°
Задний угол заточки зубьев пилы, 45°
Размеры алмазного шлифовального круга, мм. 125х32
Мощность эл/двигателя, кВт. 3
Габаритные размеры, мм. 1250x1850x2150
Вес, кг. 1050
Диаметр дисковых пил, мм. 100 - 650
Тип станка Автоматический с ЧПУ
