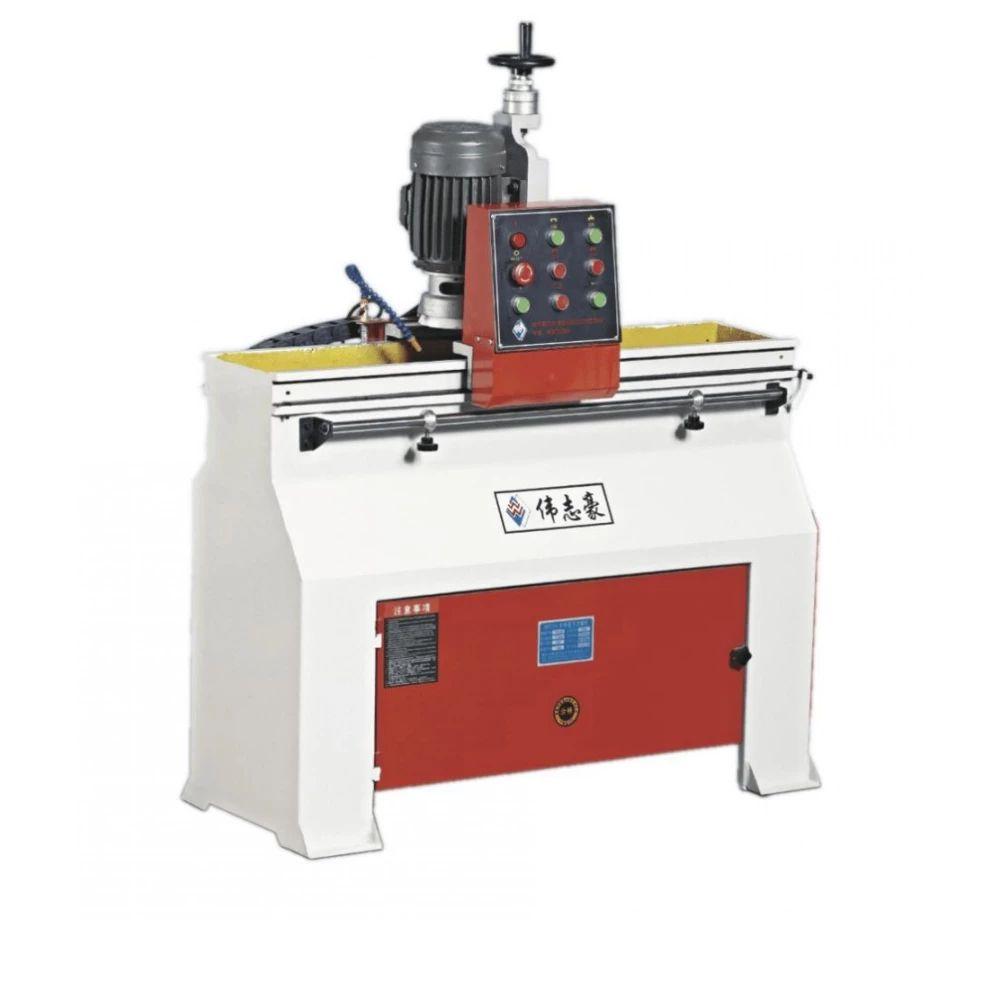

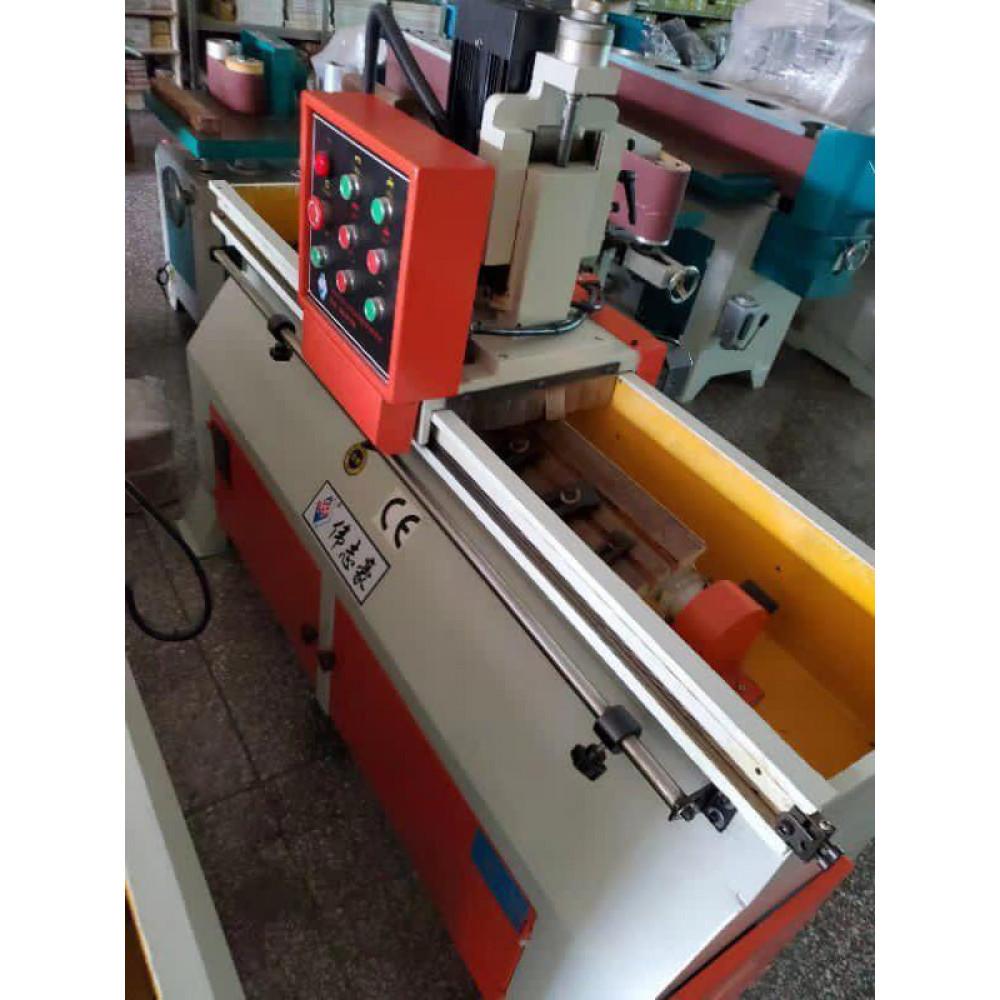

Заточной станок для строгальных ножей WEIZHIHAO Модель PK-1100 NORMA (MF2510)

Заточной станок для строгальных ножей WEIZHIHAO Модель PK-1100 NORMA (MF2510)

Артикул: TPRS0000990

Рейтинг:

Наличие:

В наличии

Количество:

− +

371800

Обратите внимание!

При заказе ленточных и дисковых пил на сумму более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

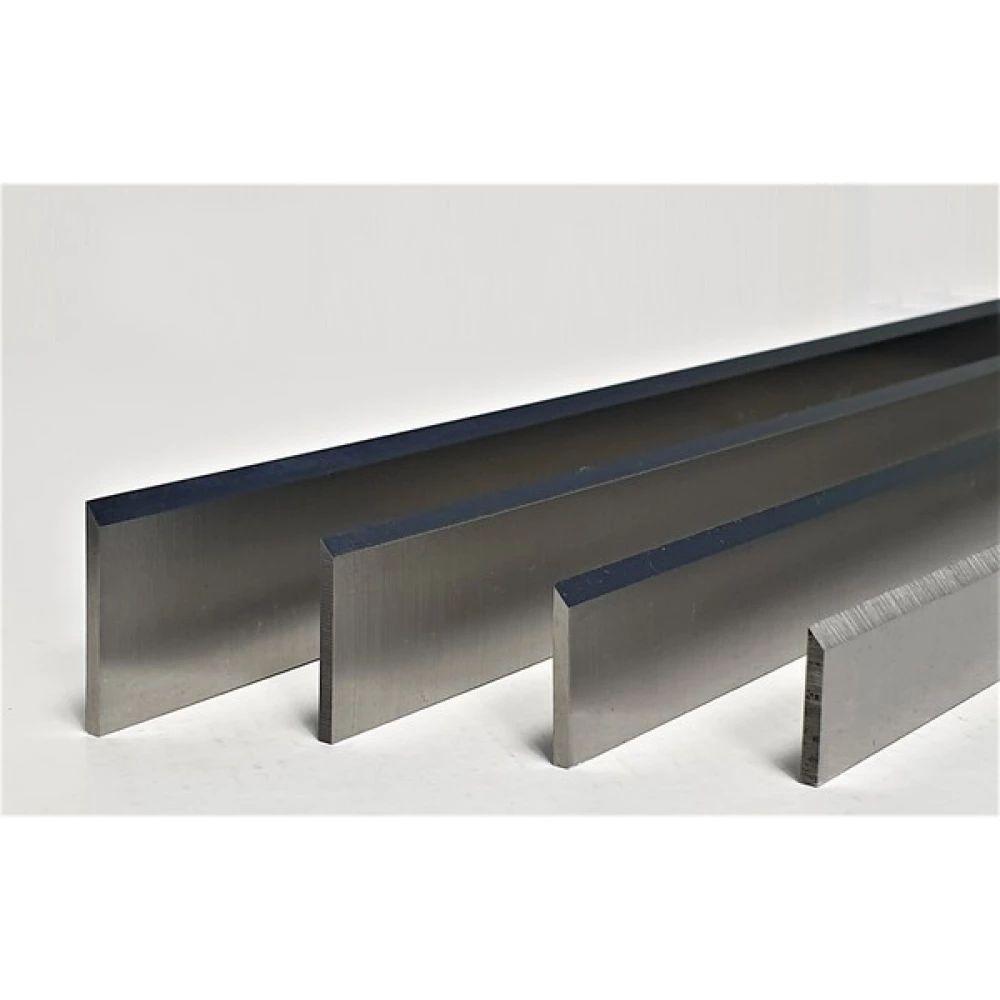

Станок предназначен для заточки строгальных ножей по задней грани, одновременно 4 ножа.

Станок рекомендуется для мебельных и столярных производств, которые используют рейсмусовые, фуговальные и четырехсторонние станки.

Тип затачиваемого инструмента:

Характеристики:

Модель	PK-1100 NORMA (MF2511)
Длина строгальных ножей, мм.	60-1100
Ширина строгальных ножей, мм.	15-45
Толщина строгальных ножей, мм.	3-5
Угол заточки ножей, º.	39º

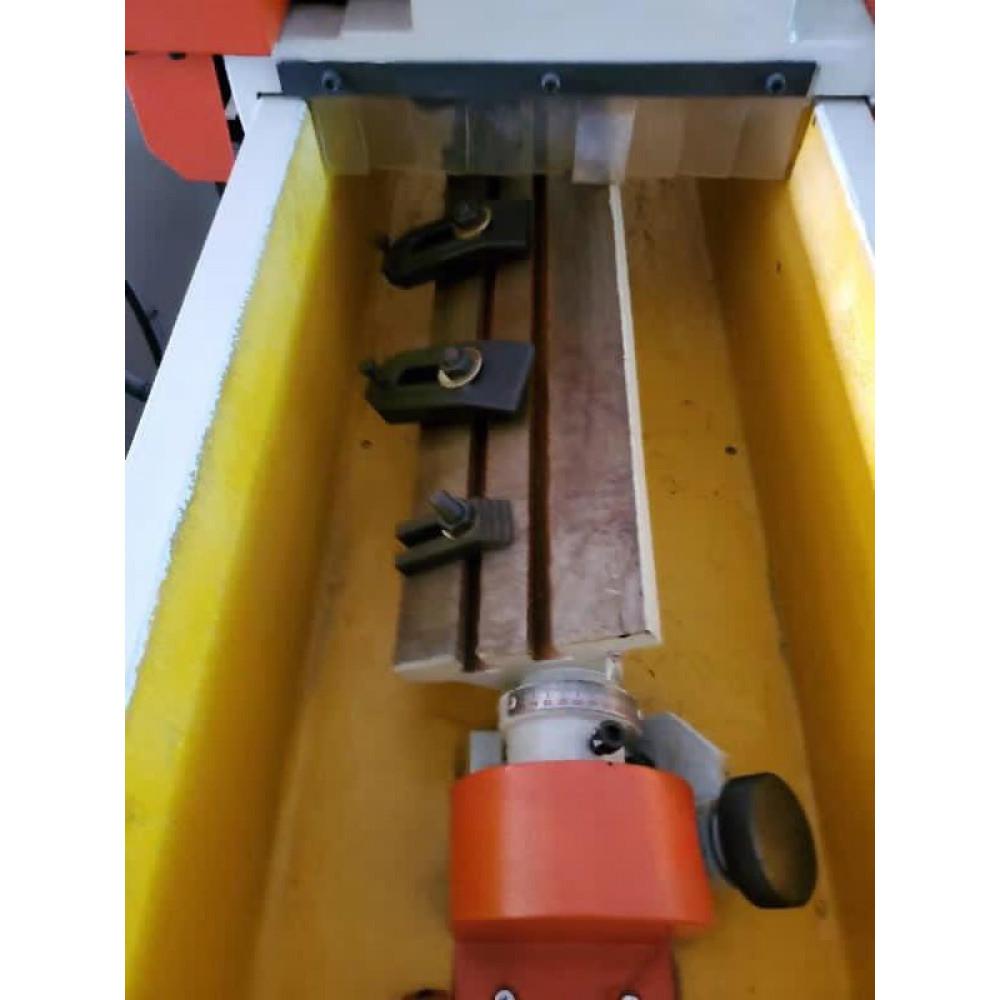

Угол поворота заточного стола (плиты), º.	0º - 90º
Размеры шлифовального круга, мм.	150x32x50
Частота вращения шлифовального круга, мм.	2 830
Напряжение питающей сети, В.	380
Мощность, кВт.	2,2
Габаритные размеры, мм.	1300x500x1330

Напряжение питающей сети, В 380
Мощность, кВт 2,2
Размеры шлифовального круга, мм 150x32x50
Частота вращения шлифовального круга, об/мин 2830
Длина строгальных ножей, мм 60-1100
Ширина строгальных ножей при заточке по 2-4 ножа, м 15-45
Толщина строгальных ножей, мм 3-5
Угол заточки ножей (одновременно 4-е ножа), º 39º
Угол поворота заточного стола (плиты), º 0º - 90º
Габаритные размеры , мм 1300x500x1330
