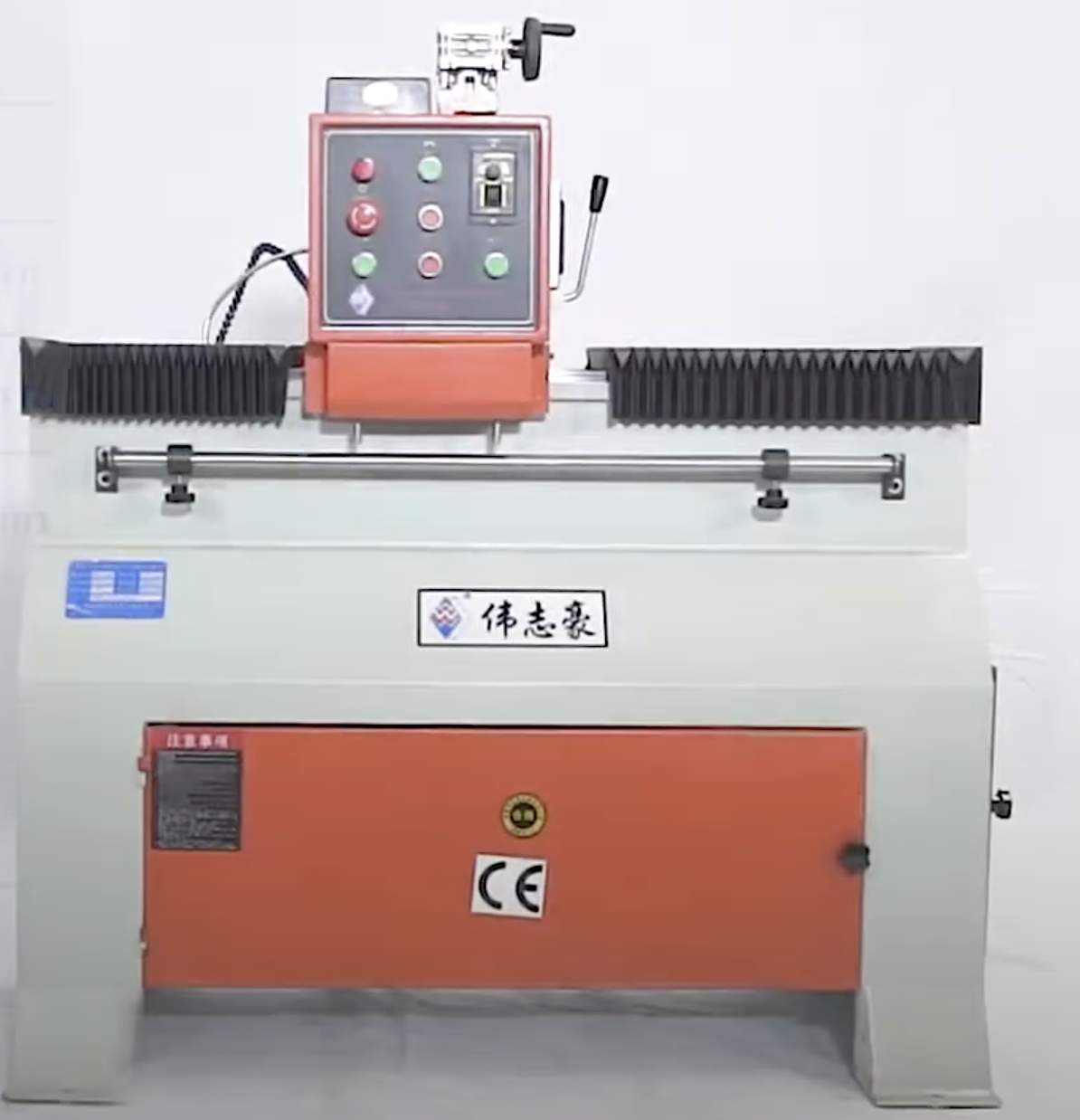

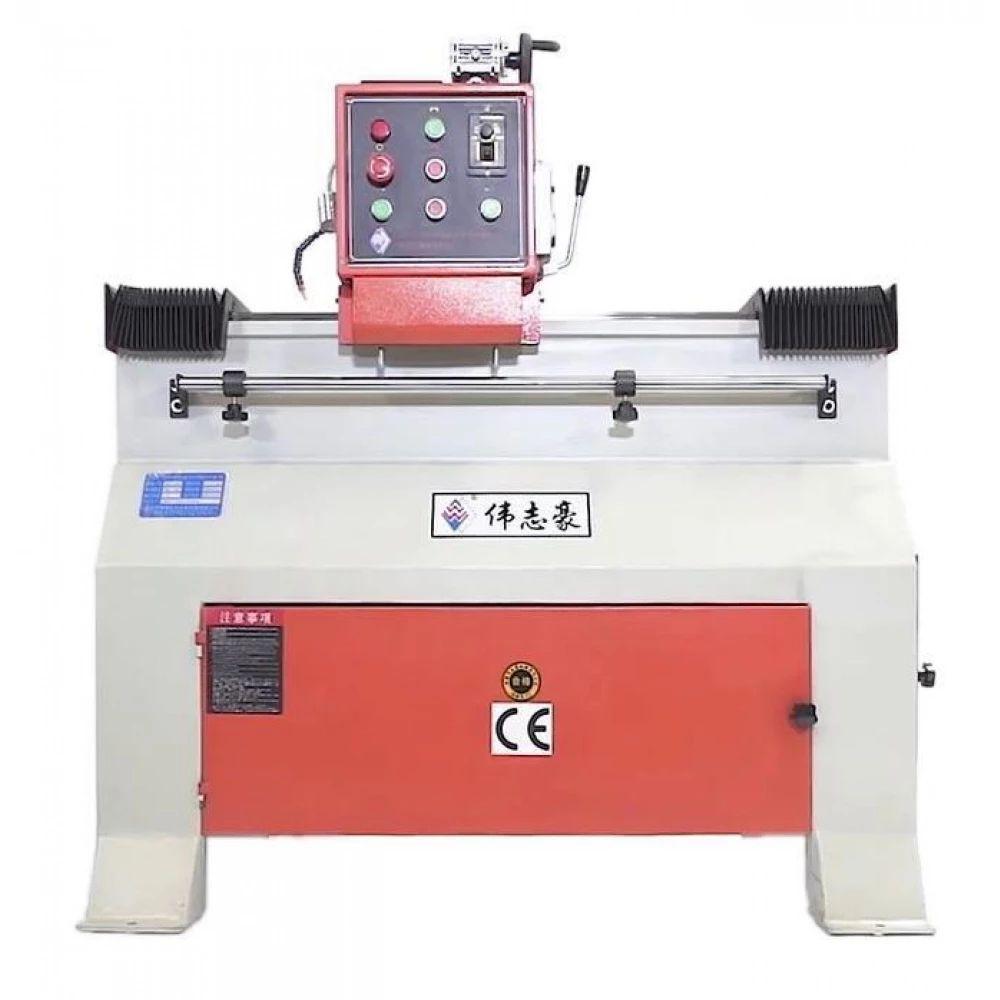

Заточной станок для твердосплавных ножей с магнитной плитой WEIZHIHAO Модель PK-250 NORMA (MF250)

Заточной станок для твердосплавных ножей с магнитной плитой WEIZHIHAO Модель PK-250 NORMA (MF250)

Артикул: TPRS0000009

Рейтинг:

Наличие:

В наличии

Количество:

− +

696500

Обратите внимание!

При заказе более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Комментарии

Станок предназначен для заточки профильных и плоских ножей из твердого сплава HM (твердосплавных пластин) по плоскости. Затачивает твердосплавные ножи и пластины Иберус-Киев, ножи TIGRA, ножи Freud, ножи Сeratizit.

Станок рекомендуется для мебельных и столярных производств, которые используют рейсмусовые, фуговальные и четырехсторонние станки.

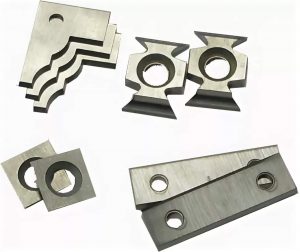

ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:

Характеристики:

Модель	PK-250 NORMA
Максимальная длина обработки, мм.	500
Максимальная ширина обработки, мм.	100
Максимальная ширина ножа, мм.	140
Минимальный съем материала ножа за один проход, мм.	0,005
Максимальный съем материала ножа за один проход, мм.	0,01
Размер шлифовального круга, мм.	32x50x150
Частота вращения шлифовального круга, об/мин.	2 830
Мощность насоса подачи охлаждающей жидкости, Вт.	40
Мощность двигателя подачи, Вт.	120
Мощность двигателя, кВт.	1,5
Габаритные размеры, мм.	1150x530x1380

	ЛИТАЯ СТАНИНА Станок изготовлен на основе литой станины. Только литая станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

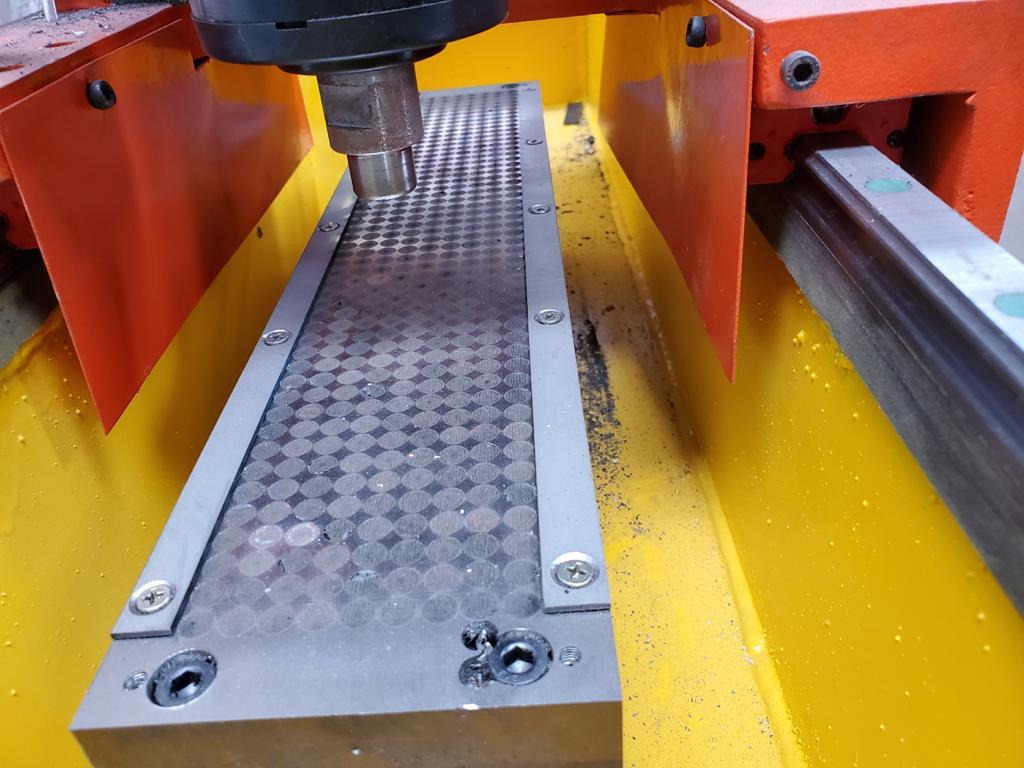

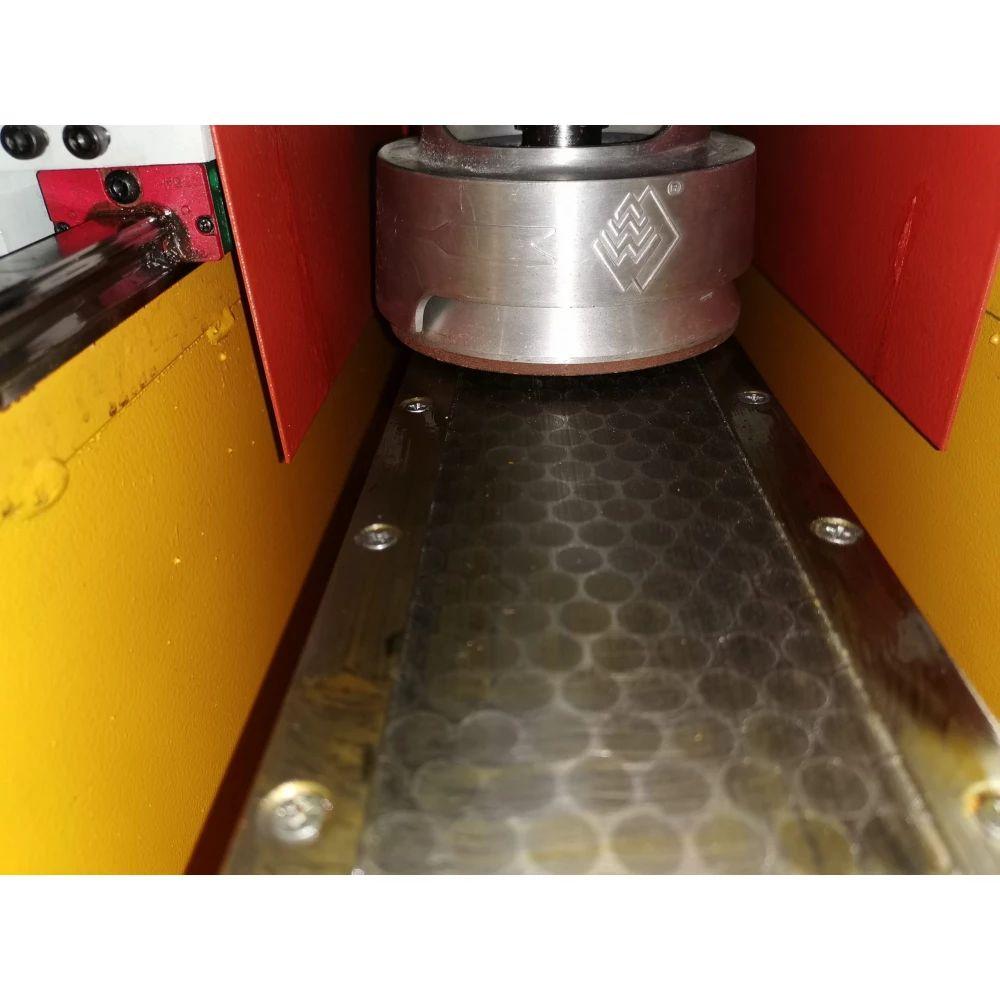

	СПЕЦИАЛЬНАЯ МАГНИТНАЯ ПЛИТА Специальная магнитная плита увеличенного размера (500х100мм) выполнена из высококачественной стали и оснащена ниодимовыми цилиндрами, что позволяет фиксировать профильные и плоские ножи из твердого сплава (HM).

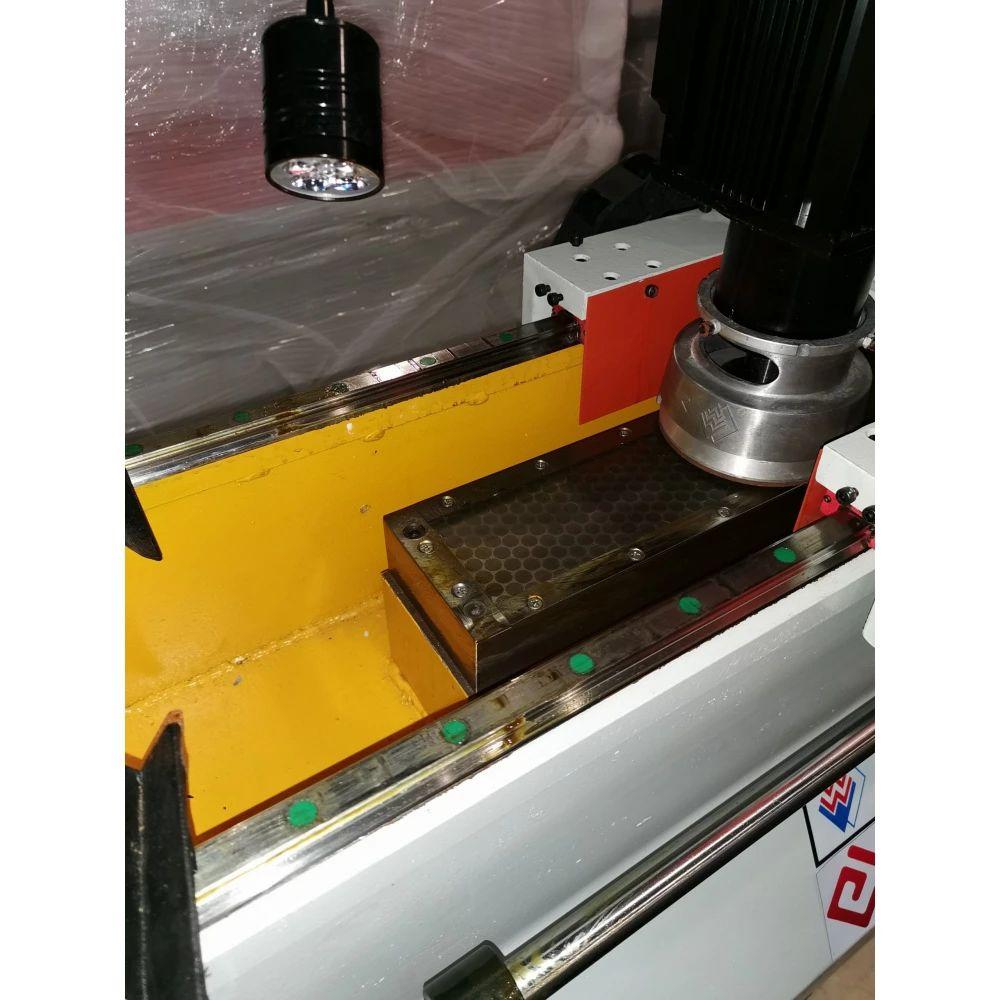

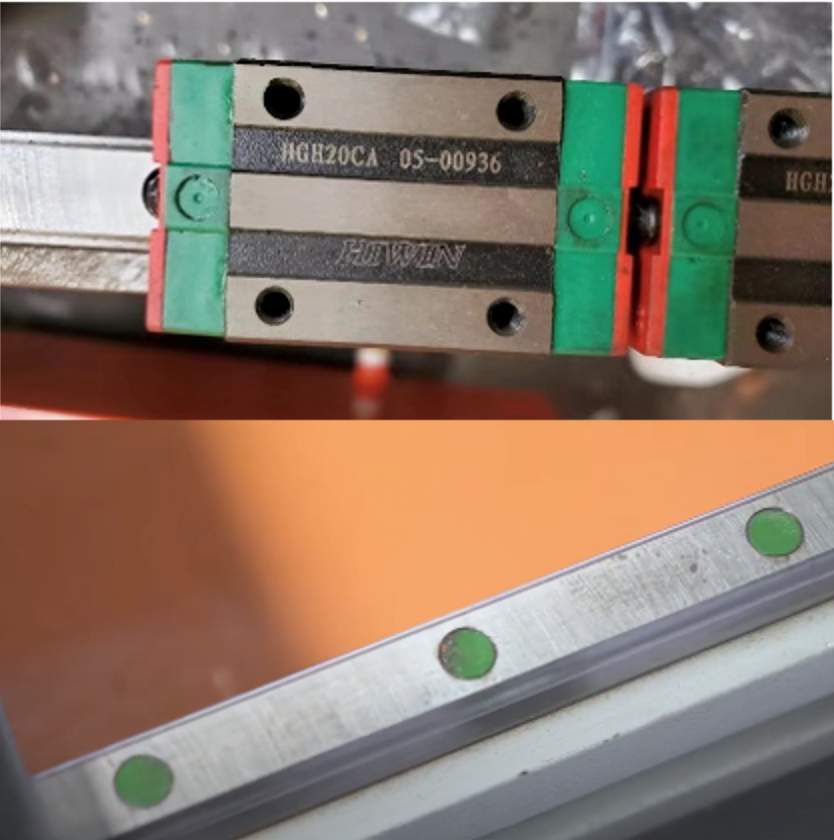

	КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода. В станке используются направляющие HIWIN (Тайвань). Благодаря этому обеспечивается точность перемещения и плавность хода заточного узла в процессе заточки.

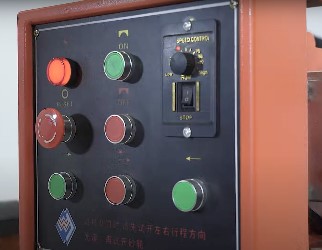

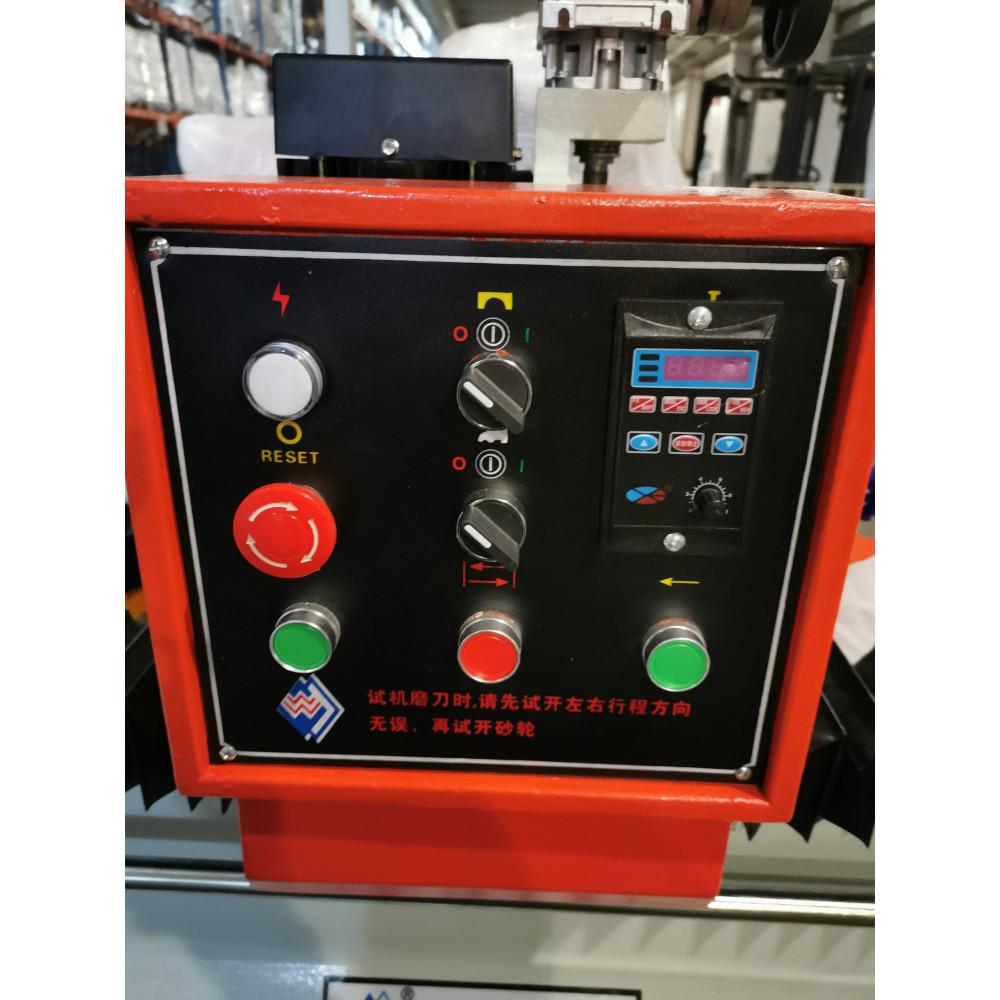

	ПАНЕЛЬ УПРАВЛЕНИЯ На панель управления предусмотрена плавная регулировка скорости перемещения круга. Это обеспечивает быстроту переналадки станка при выполнении черновых и чистовых шлифовальных работ.

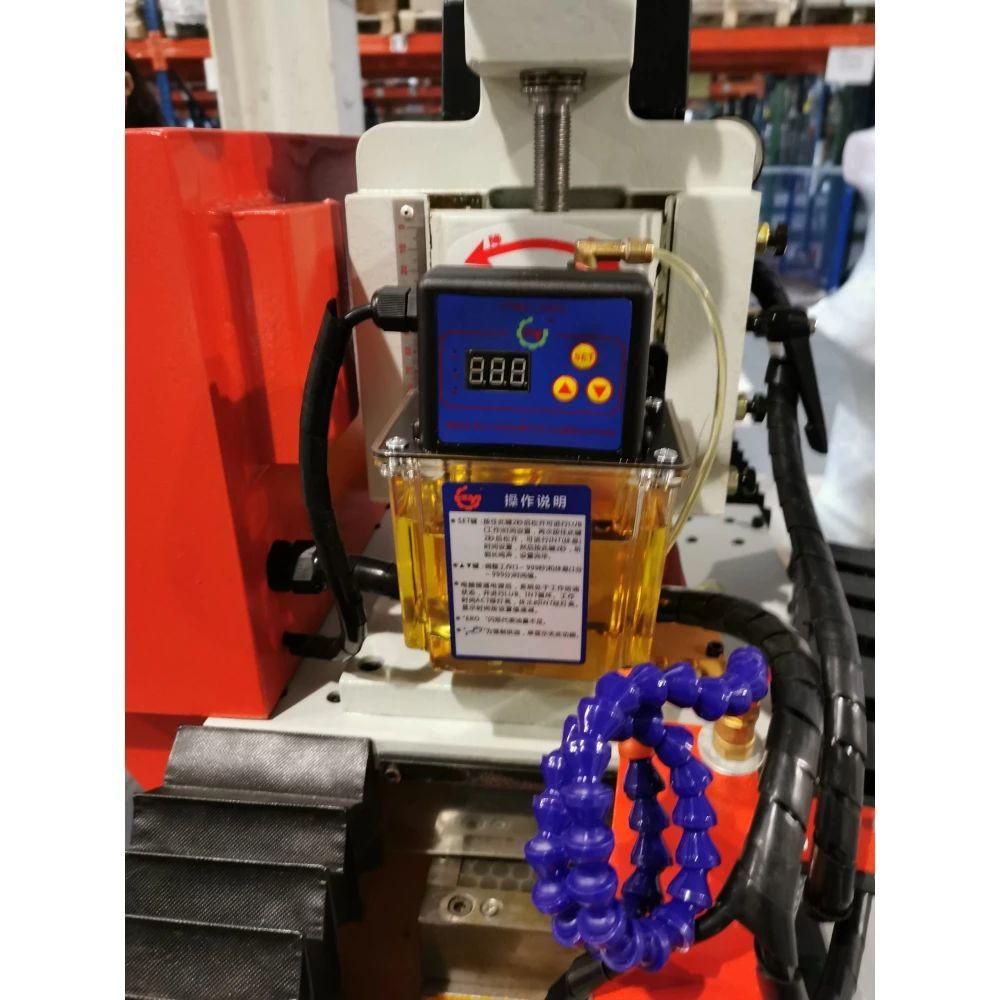

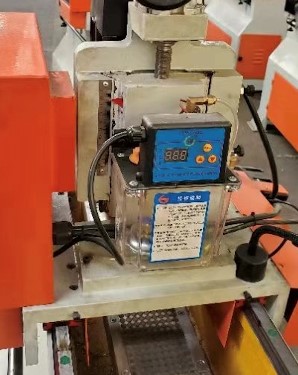

	СИСТЕМА СМАЗКИ Централизованная система смазки узлов. Позволяют в кратчайшее время подать смазку на все направляющие. Смазка рабочего стола с помощью отдельного насоса.
