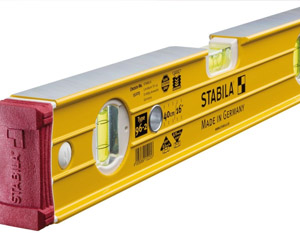

Любая работа по дереву начинается с разметки, и точность здесь определяет качество всей конструкции. Столярный ватерпас, который многие привыкли называть просто пузырьковым уровнем, со временем теряет свою достоверность из-за ударов, перепадов температуры или естественного износа креплений ампул.

Чтобы избежать брака при сборке корпусной мебели или установке оконных рам, необходимо регулярно проверять показания этого измерительного приспособления и корректировать их. В производственных условиях такую операцию называют поверкой, а в домашней мастерской — настройкой, хотя суть от этого не меняется.

Перед тем как приступить к проверке, убедитесь, что рабочие грани вашего инструмента не имеют забоин, царапин и выпуклостей. Для столярных работ чаще всего используются модели длиной 400, 600 или 800 миллиметров, но бывают и метровые экземпляры.

Класс точности у большинства доступных на рынке устройств составляет 1 миллиметр на метр (мм/м) или 0,5 мм/м у более дорогих вариантов. Цена деления на колбе обычно равна 2 мм/м, что соответствует углу наклона примерно 0,11 градуса. Запомните эту цифру: она понадобится, когда мы будем оценивать погрешность.

Для проведения поверки вам потребуется эталонная горизонтальная плоскость. В качестве нее отлично подойдет станина фрезерного станка или хорошо выверенный разметочный стол.

Если такого нет, используйте толстое стекло, уложенное на два абсолютно одинаковых бруска, но этот способ менее надежен. Очистите поверхность и нижнюю грань ватерпаса от стружки и пыли, иначе результат будет искажен. Положите прибор на плоскость и дождитесь полной остановки пузырька воздуха в ампуле. Запомните или отметьте карандашом его положение относительно рисок — например, пузырек касается левой черты.

Теперь аккуратно разверните измеритель на 180 градусов, поместив его на то же место, но уже другим концом вперед. Снова наблюдайте за пузырьком.

В идеально настроенном экземпляре он займет точно такое же положение относительно рисок. Разница между двумя отсчетами — это удвоенная погрешность. Допустим, при первом положении пузырек отклонился вправо на одно деление (2 мм/м), а после разворота — влево на одно деление. Суммарное расхождение составит 4 мм/м, а реальная ошибка вашего уровня — 2 мм/м. Для столярных задач, где требуется подгонка деталей с зазором менее 0,5 миллиметра, такая неточность неприемлема.

С вертикальными колбами процедура выглядит иначе. Здесь необходимо использовать выверенный угол 90 градусов, который можно получить от поверочного угольника класса точности 2.

Приложите уровень к вертикальной полке угольника и отметьте положение пузырька. Затем переверните прибор на 180 градусов вокруг горизонтальной оси, то есть поменяв верх и низ колбы. Если показания не совпадают, регулировка неизбежна. В большинстве столярных ватерпасов ампулы закреплены в гнездах при помощи винтов М3 или М4, либо посажены на термоклей. В бюджетных моделях колбы просто залиты пластиком — такой инструмент чинить бесполезно, его проще заменить.

Приступая к настройке, ослабьте винты, удерживающие ампулу, но не вынимайте их полностью. Если крепление выполнено на клею, аккуратно нагрейте область соединения строительным феном до 50–60 градусов, чтобы состав размягчился.

Установите ватерпас на поверочную плиту, выставленную в горизонт с точностью 0,02 мм/м (это достигается использованием прецизионного уровня, одолженного у знакомого станочника). Поворачивая колбу вокруг оси или смещая её в гнезде, добейтесь, чтобы пузырек встал ровно между рисками. Для тонкой подстройки используйте прокладки из алюминиевой фольги толщиной 0,05–0,1 мм, подкладывая их под один из концов ампулы.

После достижения идеального горизонта затяните крепежные винты с небольшим усилием — порядка 0,5 Н·м, чтобы не треснуть стеклянную колбу. Проверьте результат повторной процедурой с разворотом на 180 градусов.

Если погрешность уложилась в 0,2 мм/м (то есть пузырек смещается менее чем на десятую долю риски), работу можно считать завершенной. Для вертикальной ампулы алгоритм аналогичен, но в качестве эталона используется угольник, установленный на ту же горизонтальную плиту. Приклейте полоску наждачной бумаги зернистостью P400 на боковую грань угольника, чтобы он не скользил.

Важно помнить, что даже самый качественный столярный ватерпас чувствителен к температуре окружающей среды. При разнице в 10 градусов Цельсия жидкость внутри колбы меняет объем, что смещает пузырек на 0,1–0,2 мм/м.

Поэтому настраивайте прибор в той же комнате, где будете работать, и не вносите его с мороза сразу в тепло — дайте полчаса на адаптацию. Также не пренебрегайте чисткой направляющих граней: прилипшая смола или воск могут создать мнимый перекос до 0,5 мм/м.

Если после всех манипуляций вам не удалось добиться стабильного результата, проверьте плоскость нижней грани самого ватерпаса. Приложите его к поверочной линейке лезвием 0,1 мм — просвет не должен превышать половины длины инструмента.

Встречаются алюминиевые профили, у которых грань имеет вогнутость из-за внутренних напряжений металла. В такой ситуации спасти положение может только ручное шлифование на плите с абразивом Р240, но это снижает высоту профиля и требует осторожности.

Для столярных уровней длиной 300–500 миллиметров допустимая остаточная погрешность после настройки составляет 0,3 мм/м. С таким показателем вы сможете собирать корпусную мебель с допустимым отклонением диагоналей не более 1 мм на метр длины.

В случае с установкой направляющих для выдвижных ящиков требуемая точность ещё выше — 0,1 мм/м, что достигается только при использовании прецизионных ватерпасов с ценой деления 1 мм/м и настройкой по эталонной плите.

Не забывайте фиксировать винты после регулировки каплей среднего фиксатора резьбы (Loctite 243). Это предотвратит самопроизвольное смещение колбы от вибраций во время транспортировки.

Храните настроенный инструмент в отдельном чехле с пенопластовыми вставками, исключающими контакт с металлическими изделиями. Периодичность поверки для активного использования — каждые три месяца или после каждого падения с высоты более 50 сантиметров. При ударе чаще всего страдают не колбы, а именно крепёжные винты, смещаясь на доли миллиметра.

На практике столкнуться с расхождением показаний можно даже у нового прибора, купленного в магазине. Заводская калибровка не всегда выдерживает транспортировку грузовиком по разбитой дороге.

Поэтому правило простое: перед тем как доверить уровню разметку под дюбели или установку столешницы, проведите описанную выше проверку с переворотом. Затратив на это пять минут, вы сэкономите часы на исправление перекошенных полок или клиновидных зазоров в рамных конструкциях.

В качестве дополнительного теста для горизонтальной колбы можно использовать длинный (метровый) кусок ровной трубы или швеллера. Положите на него ватерпас, отметьте положение пузырька, затем переместите прибор вдоль трубы на 20 сантиметров и снова посмотрите на индикатор.

Если показания изменились, значит, либо направляющая имеет изгиб, либо у вашего ватерпаса непараллельны грани и установочная площадка ампулы. Последний дефект встречается на дешевых алюминиевых профилях, где фрезеровка гнезда выполнена с перекосом. Такое устройство не подлежит настройке — его можно использовать только как линейку.

Для вертикальных измерений полезно иметь пару контрольных углов. Например, эталонный угольник 90 градусов и самодельный шаблон с углом 89,5 градуса.

Приложив уровень к обоим, вы быстро поймете, насколько его показания соответствуют реальному уклону. Если колба показывает 90 градусов на шаблоне с отклонением, значит, настройка необходима. Смещение ампулы в вертикальном канале достигается аналогично горизонтальному — ослаблением винтов и поворотом вокруг оси, параллельной плоскости прибора.

В итоге, владея навыком поверки и настройки столярного ватерпаса, вы перестаете зависеть от капризов дешевого инструмента. Достаточно один раз довести его до ума, и он прослужит верой и правдой несколько лет.

Главное — не лениться проводить контрольные измерения после каждой серьезной операции, особенно если вы роняли устройство на бетонный пол. Трещины в корпусе не всегда заметны глазом, но геометрия уже нарушена. Бережное отношение и своевременная корректировка — вот залог того, что ваша разметка будет безупречной.
