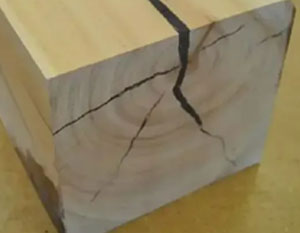

Когда мы говорим о микротрещинах, появляющихся на поверхности только что обработанной заготовки, часто ошибочно полагают, что виноват исключительно инструмент. В реальности же картина гораздо глубже и начинает формироваться задолго до того, как резец или фреза соприкоснутся с волокнами.



На самом деле первопричина кроется в напряженном состоянии самого материала, которое возникает вследствие неравномерного распределения влаги. Даже если пиломатериал прошел сушку, внутри него все равно присутствует градиент влажности, и механическое вмешательство выступает лишь катализатором, который запускает процесс высвобождения этих внутренних усилий.



Свежий срез напоминает вскрытую капсулу: древесина на поверхности мгновенно начинает отдавать влагу в окружающую среду гораздо быстрее, чем глубинные слои. В результате поверхностный слой пытается сжаться, а внутренний массив препятствует этому, создавая растягивающие напряжения в самом верхнем микрослое.



Такая ситуация становится критической, если в процессе резки инструмент не снимает стружку достаточно чисто, а скорее разрывает или сминает структуру. Именно в местах этих разрывов начинают зарождаться мельчайшие надрывы, которые визуально мы воспринимаем как паутину едва заметных линий на финишной отделке.



Геометрия заточки режущей части вносит колоссальные коррективы в итоговое качество. Чем острее угол заострения, тем чище происходит отделение волокон, но одновременно с этим падает прочность кромки, что приводит к ее быстрому выкрашиванию.



Здесь необходим баланс: для твердых пород вроде дуба или бука используют угол заострения порядка 55–60 градусов, тогда как для мягкой сосны или липы его уменьшают до 45 градусов, чтобы снизить силу резания. Для ручного инструмента, например, рубанков и стамесок, критически важна доводка до зеркальной чистоты, так как даже невидимые глазу заусенцы оставляют бороздки, которые служат концентраторами внутреннего давления и приводят к трещинообразованию.



Чрезмерная скорость подачи на станке или слишком агрессивная глубина прохода за один раз тоже являются частыми виновниками. Когда мы пытаемся снять толстый слой, режущая кромка не успевает эффективно надрезать волокна и начинает их отрывать, создавая мощное ударное воздействие.



Сила трения возрастает в разы, локально нагревая поверхность до сотен градусов, а перепад температур между нагретым пятном и холодной сердцевиной ведет к микропластическим деформациям. В таком случае даже идеально настроенное оборудование не спасет от возникновения сетки мелких изъянов, которые проявятся лишь через день-два после остывания детали.



Однако не стоит сбрасывать со счетов и геометрию самой заготовки. Торцевые срезы, близкие к центру ствола, содержат сердцевинные лучи, которые обладают иной плотностью, чем окружающие ткани.



При фрезеровании пластей инструмент встречает слои с переменным сопротивлением, что вызывает вибрацию и неравномерную нагрузку на каждую фаску. Сердцевина, как правило, имеет повышенную остаточную напряженность, и при контакте с вращающейся фрезой эта зона склонна к отслаиванию. Практикующие мастера стараются избегать включения центральных частей бревна в ответственную деталь, а если это невозможно, уменьшают подачу почти вдвое на финишном проходе, оставляя припуск не менее 0.5 мм под чистовую обработку.



Большинство проблем кроется в несоответствии режимов резания и физических свойств конкретной партии материала. На влажность свежего пиломатериала мы влиять не можем, но мы управляем окружной скоростью шпинделя.



Скажем, для фрезы диаметром 30 мм при оборотах 12000 мин^-1 рекомендуется продвигать заготовку со скоростью не более 8 метров в минуту. Если же скорость вращения снижается до 8000 оборотов, то подачу стоит уменьшать до 5 метров, чтобы сохранить нормативную толщину стружки, иначе вместо строгания получится процесс, напоминающий шлифование с выдиранием волокон.



Инструмент, работающий в режиме затупления, способен загубить партию дорогого массива за считанные минуты. Степень износа часто оценивают по радиусу округления режущей кромки: допустимым считается радиус до 10 мкм для чистовых операций.



Как только этот параметр превышает порог, усилие резания возрастает на 40–50 процентов, что неизбежно провоцирует в поверхностном слое микроскопические сдвиги. Контроль износа осуществляют с помощью визуального осмотра под микроскопом или с использованием специальных щупов, но большинство профессиональных цехов ориентируются на время работы инструмента, не превышающее двух часов активного использования без переточки.



Порода древесины диктует свои условия. Твердолиственные варианты, в особенности ясень и вяз, отличаются высокой вязкостью и при резке склонны к скалыванию длинных ленточных стружек, которые наматываются на рабочий орган и дополнительно перегревают зону контакта.



Вязкие сорта требуют применения фрез с положительным углом наклона спирали, благодаря которому стружка эффективно удаляется из паза, уменьшая термический фактор. С хвойными конкурентами сложнее в другом: смолянистые наросты налипают на заднюю поверхность лезвия, изменяя его эффективный угол атаки, поэтому режущие кромки приходится чаще чистить и смазывать антиадгезионными составами.



Самым коварным обстоятельством становится разница в усушке между тангенциальным и радиальным направлениями, ведь вдоль годовых колец материал сжимается почти вдвое сильнее. Если на пути резца попадается участок с перекрученными волокнами или сучком, направление усилия не совпадает с естественной плоскостью разрушения, что вызывает хаотичные напряжения.



Именно в таких местах микротрещины возникают лавинообразно, распространяясь вдоль слабых мест с огромной скоростью. Поэтому перед началом обработки многие мастера проводят поверхностное увлажнение наиболее проблемных участков, чтобы сделать пластичность ткани более однородной.



Технология удаления припуска в два прохода зарекомендовала себя как основной метод борьбы с нежелательными последствиями. Первый, черновой этап снимает основную массу материала с глубиной резания до 3 мм, а завершающий, чистовой — всего лишь 0.3–0.5 мм.



Такой подход гарантирует, что внутренние деформации будут сняты постепенно и не приведут к лавинному растрескиванию финишного слоя. Нельзя пренебрегать и направлением движения шпинделя относительно структуры: встречное фрезерование, при котором подача идет навстречу вращению, создает более контролируемый процесс отделения стружки, хотя и требует большей мощности.



Режим охлаждения часто недооценивают, особенно на автоматизированных линиях, где перерывы на остывание просто не предусмотрены. Нагрев кромки до 200–250 градусов Цельсия приводит к так называемой прижоге, когда поверхность меняет свои механические свойства, становится хрупкой и ломкой.



Для предотвращения этого явления применяют подачу сжатого воздуха под давлением около 6 атмосфер, который выдувает стружку и одновременно интенсивно остужает лезвие. Применение водных эмульсий не рекомендуется, поскольку избыточная влага впитывается в открытые поры и впоследствии провоцирует коробление.



В отдельных случаях дефекты возникают из-за неправильной настройки подшипников шпинделя, люфт которых создает микроколебания. При биении вала свыше 0,02 мм каждая фаска начинает вибрировать с частотой, резонирующей с жесткостью заготовки.



В результате даже при острой заточке на поверхности образуются следы в виде ряби, которые на самом деле представляют собой множественные разрывы волокнистой структуры. Чтобы диагностировать этот фактор, достаточно использовать индикатор часового типа, установив его на торец фрезы, и довести биение до значения не более 0,01 мм.



Регулировка скорости подачи в зависимости от твердости материала остается фундаментом стабильного результата. Для образцов с плотностью свыше 700 кг/м3 скорость продвижения не должна превышать 4 метров в минуту при толщине снимаемого слоя 1 мм.



При снижении плотности до 500 кг/м3 эти показатели можно смело увеличивать в полтора раза. Нарушение этих соотношений ведет к ударным нагрузкам, при которых инструмент теряет контакт с поверхностью и входит в материал рывками, оставляя после себя сеть напряженных участков.



Качество подготовки режущего инструмента также определяется радиусом скругления переходов между канавками, где скапливается стружка и создается дополнительное давление на стенки пропила. Если внутренние углы слишком острые, они служат концентраторами напряжений, передающими ударную волну на обрабатываемую деталь.



Ведущие производители фрез рекомендуют обрабатывать эти зоны галтелью с радиусом не менее 0.5 мм, что существенно снижает количество отказов, особенно при работе с сухими заготовками твердых пород.



На финишной стадии резания крайне важно избежать остановки подачи непосредственно в момент контакта: резкая остановка оставляет след в виде поперечных рисок, которые при усыхании превращаются в полноценные щели. Профессионалы всегда выводят фрезу за пределы детали плавным движением, сглаживая выход инструмента.



Этот нюанс особенно актуален при изготовлении длинных профильных элементов, где непрерывность прохода напрямую связана с геометрической стабильностью.



Если обратиться к вопросу сушки, то в процессе обработки категорически не рекомендуется брать доски с перепадом влажности между поверхностью и центром более 4 процентов. Проверить это можно специальным игольчатым влагомером, который показывает разницу в глубине до 10 мм.



При обнаружении высокого градиента стоит сначала выдержать материал в условиях цеха не менее суток, чтобы сгладить перепад, и только затем запускать в механическую обработку. Это простое правило значительно сокращает процент брака, связанного с появлением поверхностных дефектов.



Современные столярные производства отдают предпочтение гидравлическим зажимам, обеспечивающим жесткую фиксацию без вибраций. Жесткость системы "станок—приспособление—инструмент" напрямую определяет чистоту среза и отсутствие упругих деформаций, возврат которых приводит к внезапному изменению угла между лезвием и волокном.



Даже незначительный прогиб заготовки под давлением приводит к изменению толщины стружки в процессе прохода, а это уже создает условия для возникновения тех самых микроразрывов.



Мастер всегда обращает внимание на состояние подшипников копировальной втулки и ременной передачи, поскольку их износ сказывается на стабильности частоты вращения. При просадке оборотов на 5–10 процентов резко меняется кинематика резания, и угол контакта становится неоптимальным.



Регулярная замена расходных частей по плану-графику помогает избежать внезапных колебаний, которые не видны глазу, но губительно сказываются на качестве кромки.



Пожалуй, главным секретом высокой результативности служит правило: никогда не экономить на финишном проходе. Лучше пройтись по поверхности лишний раз мелким шагом, чем пытаться убрать весь припуск за один заход.



Внимание к деталям, контроль каждого параметра — от геометрии лезвия до температуры окружающего воздуха — позволяет гарантировать получение продукта без малейших следов разрушения структуры.
