Бревнопильный станок для тонкомера Триумф С750

Бревнопильный станок для тонкомера Триумф С750

Рейтинг:

Наличие:

В наличии

Выберите мощность

Количество:

− +

845000

Обратите внимание!

При заказе ленточных и дисковых пил на сумму более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

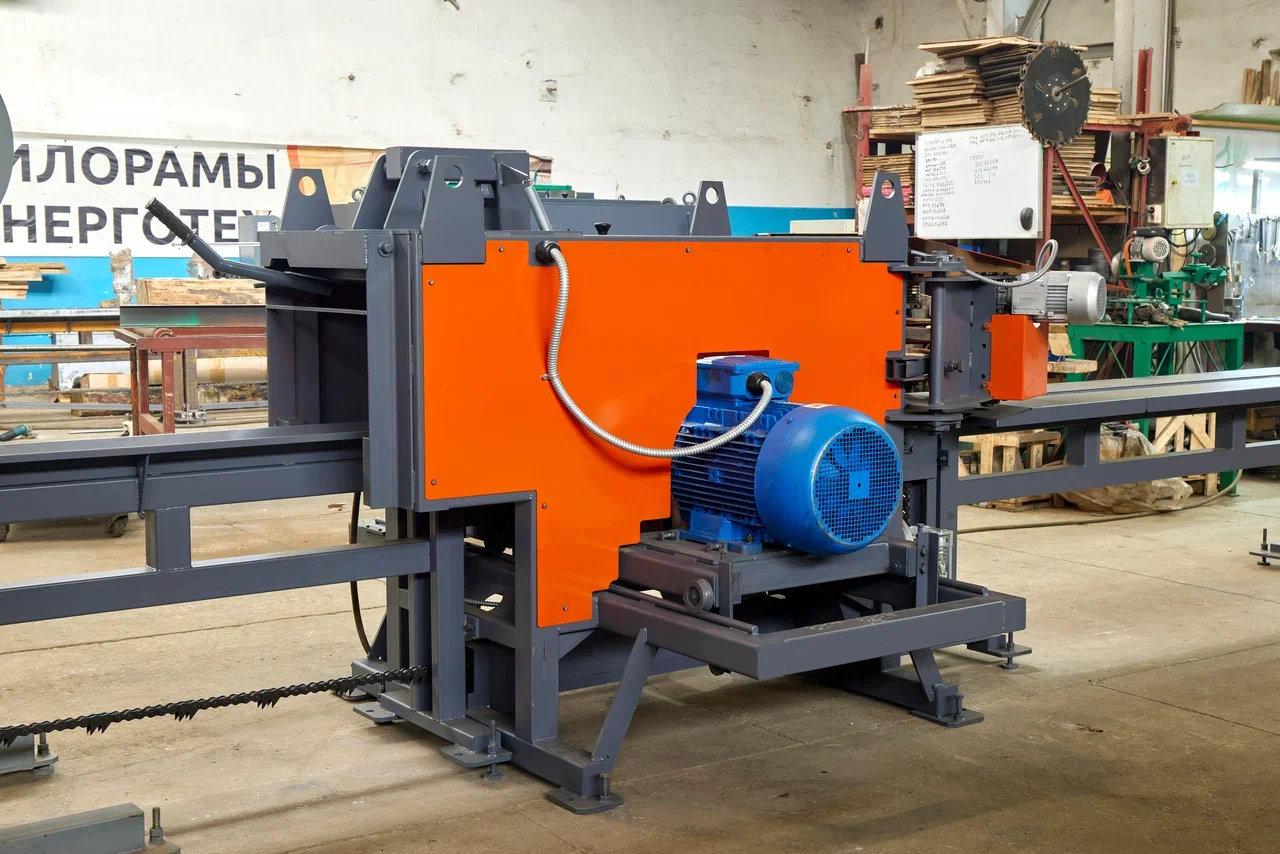

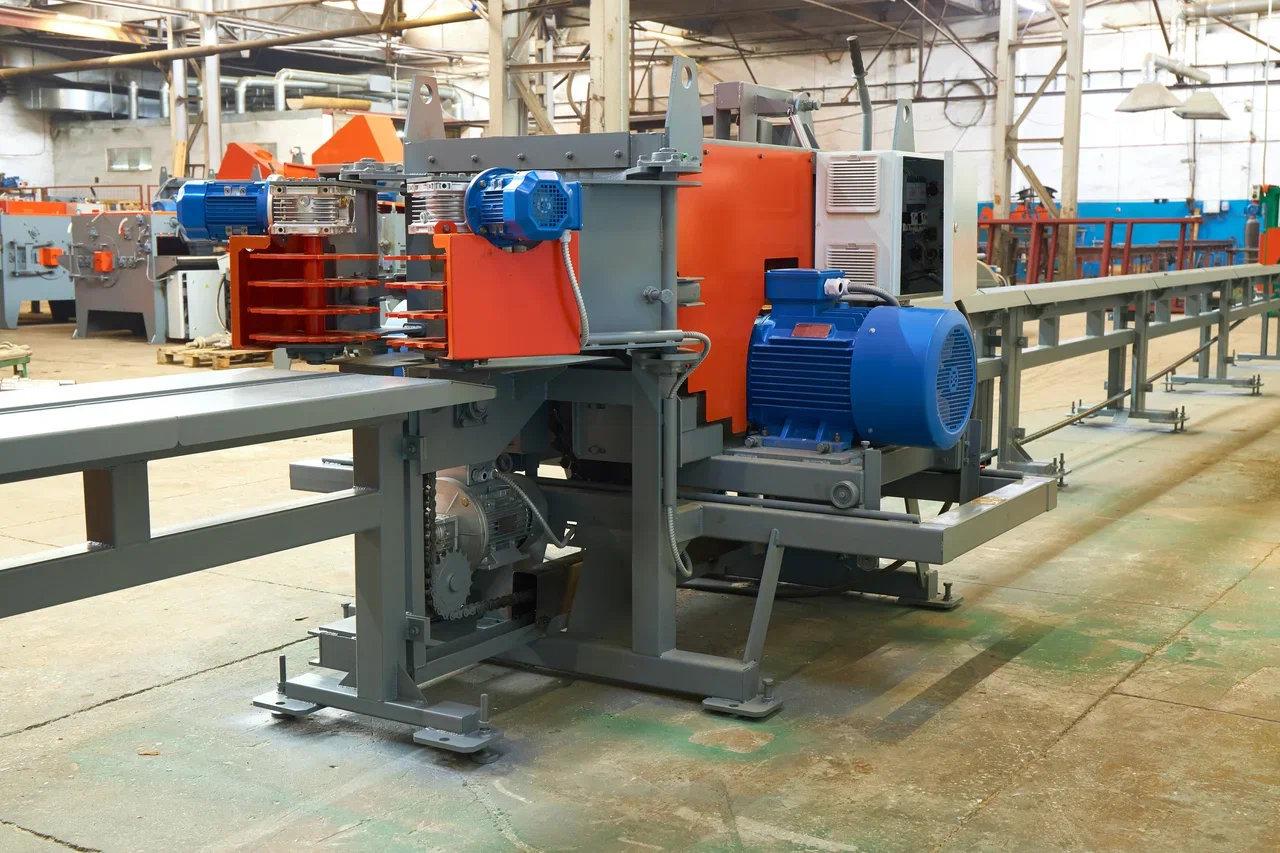

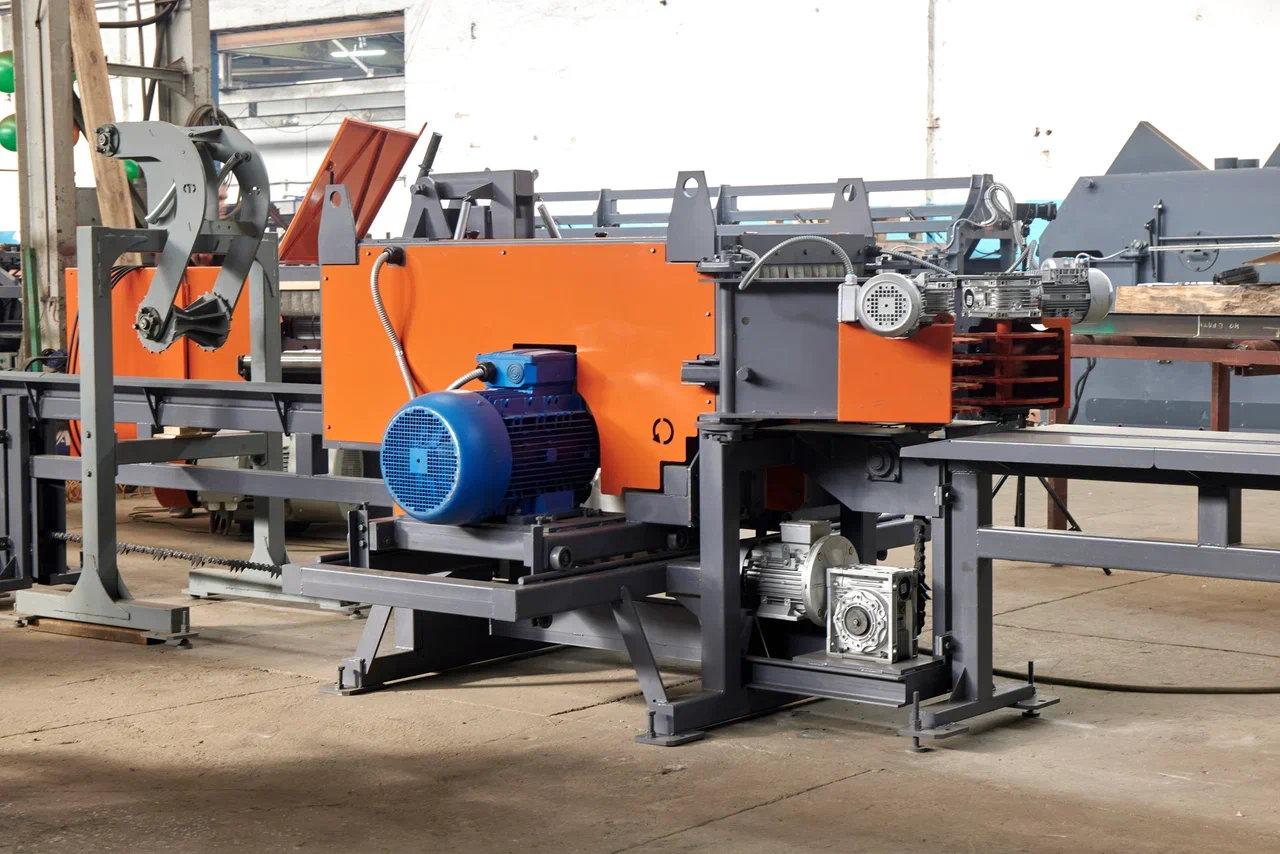

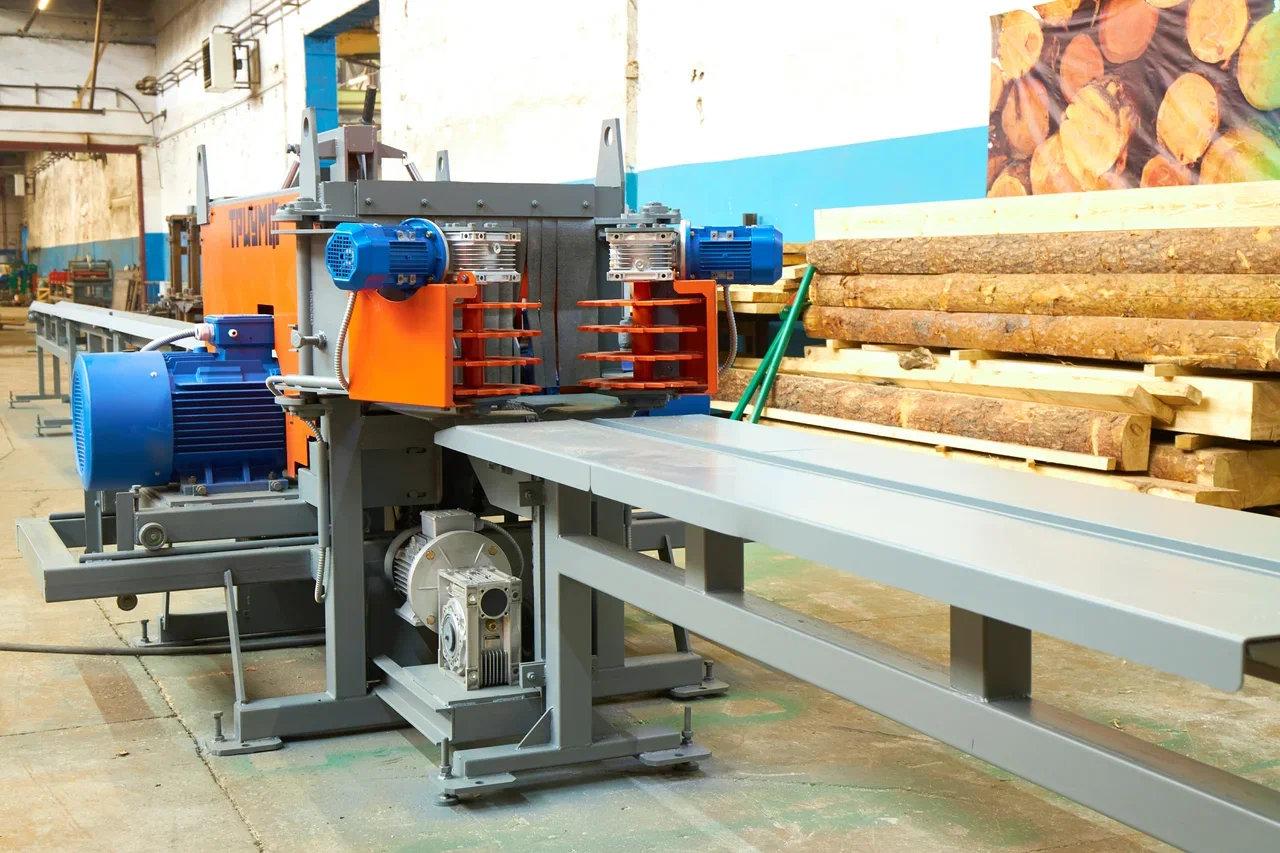

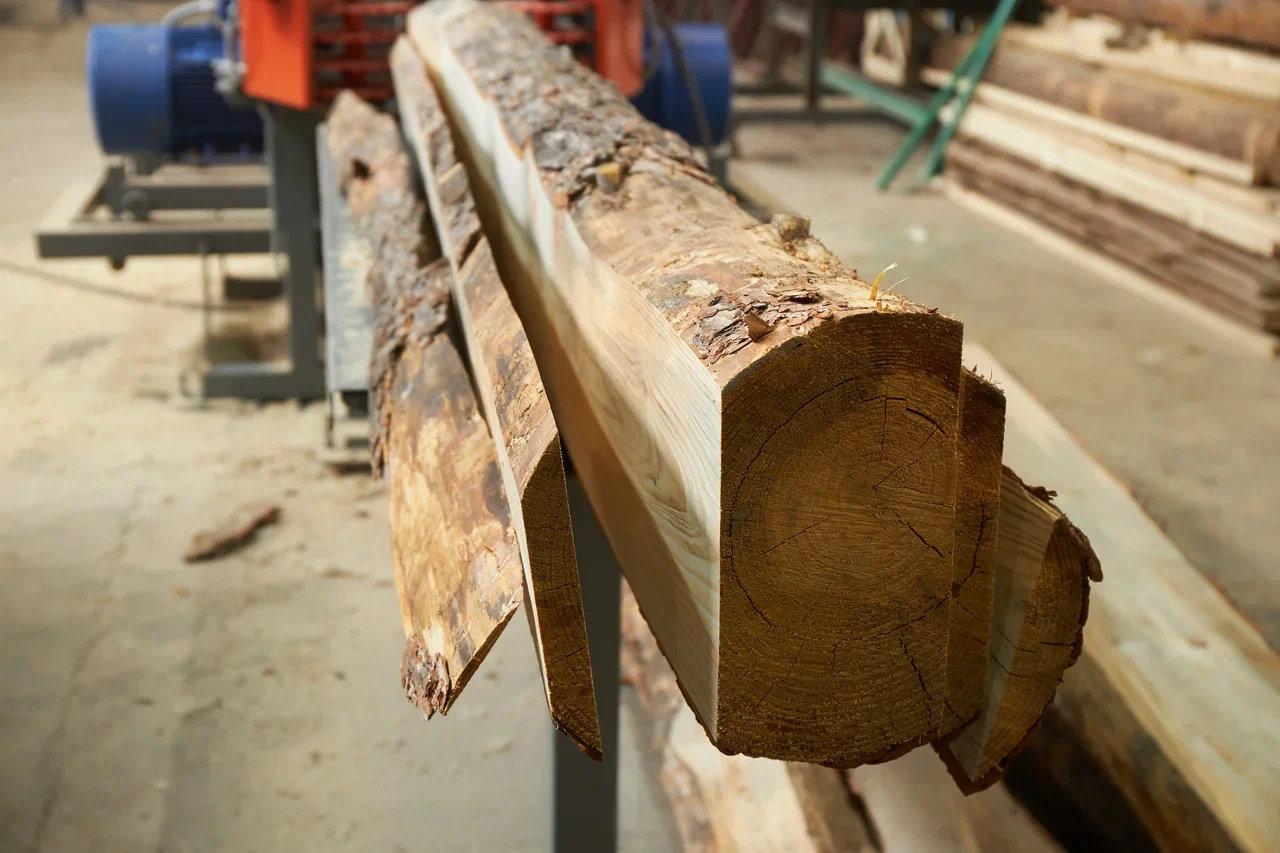

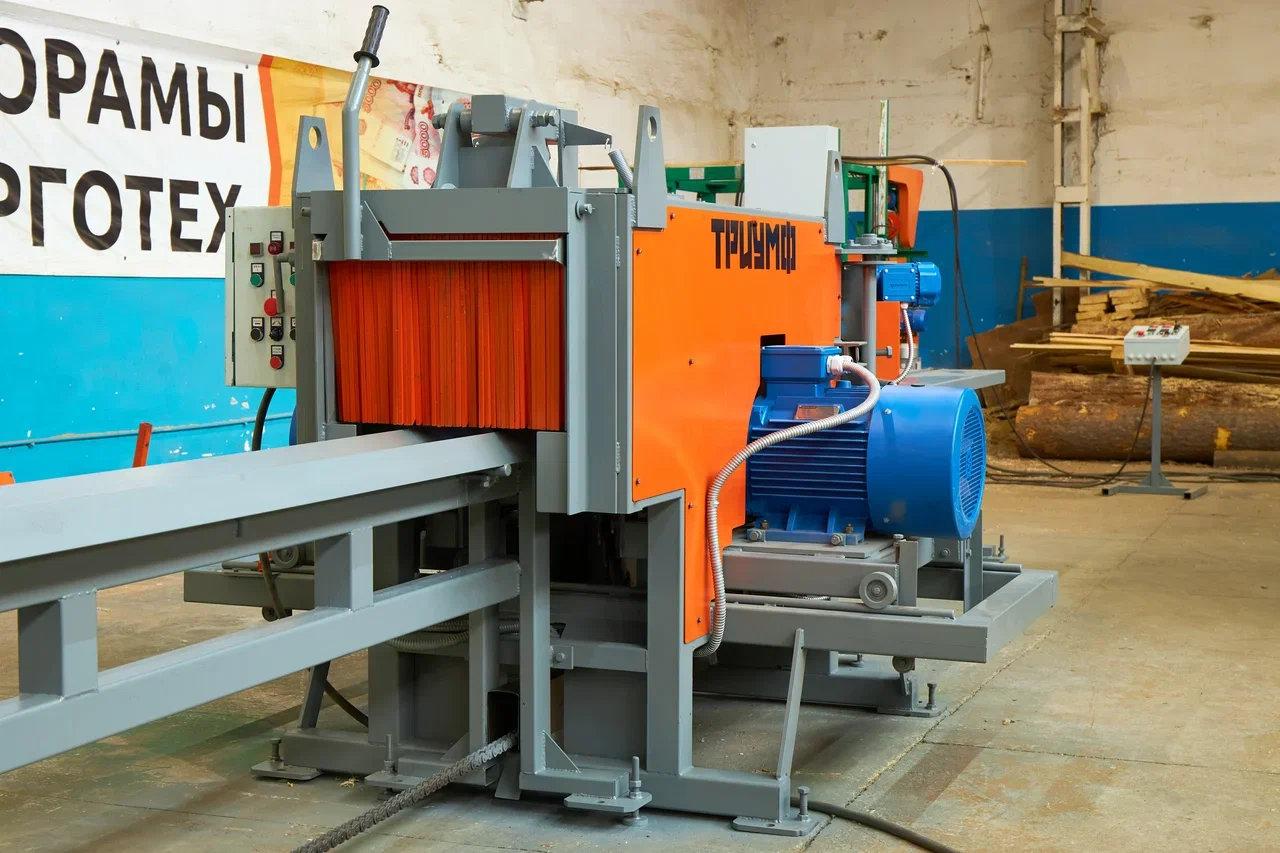

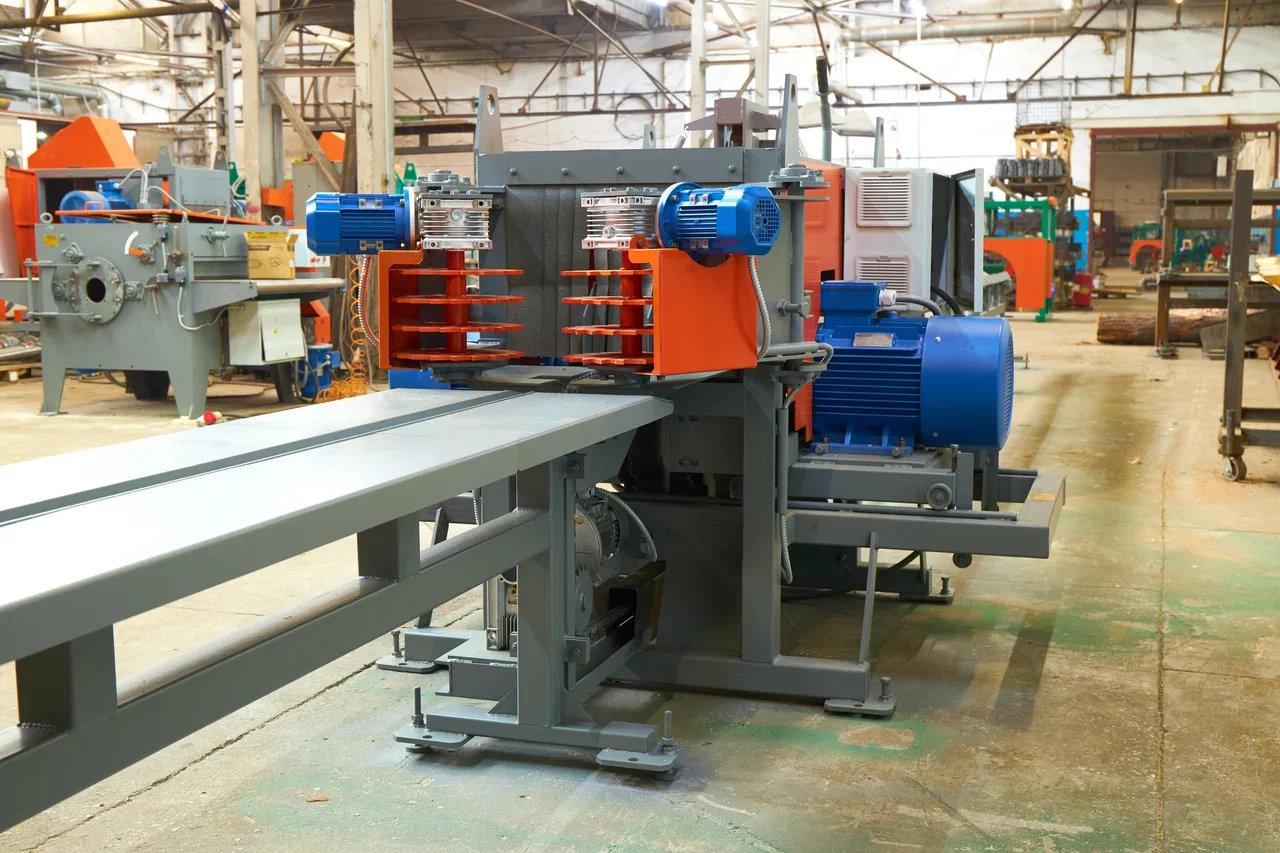

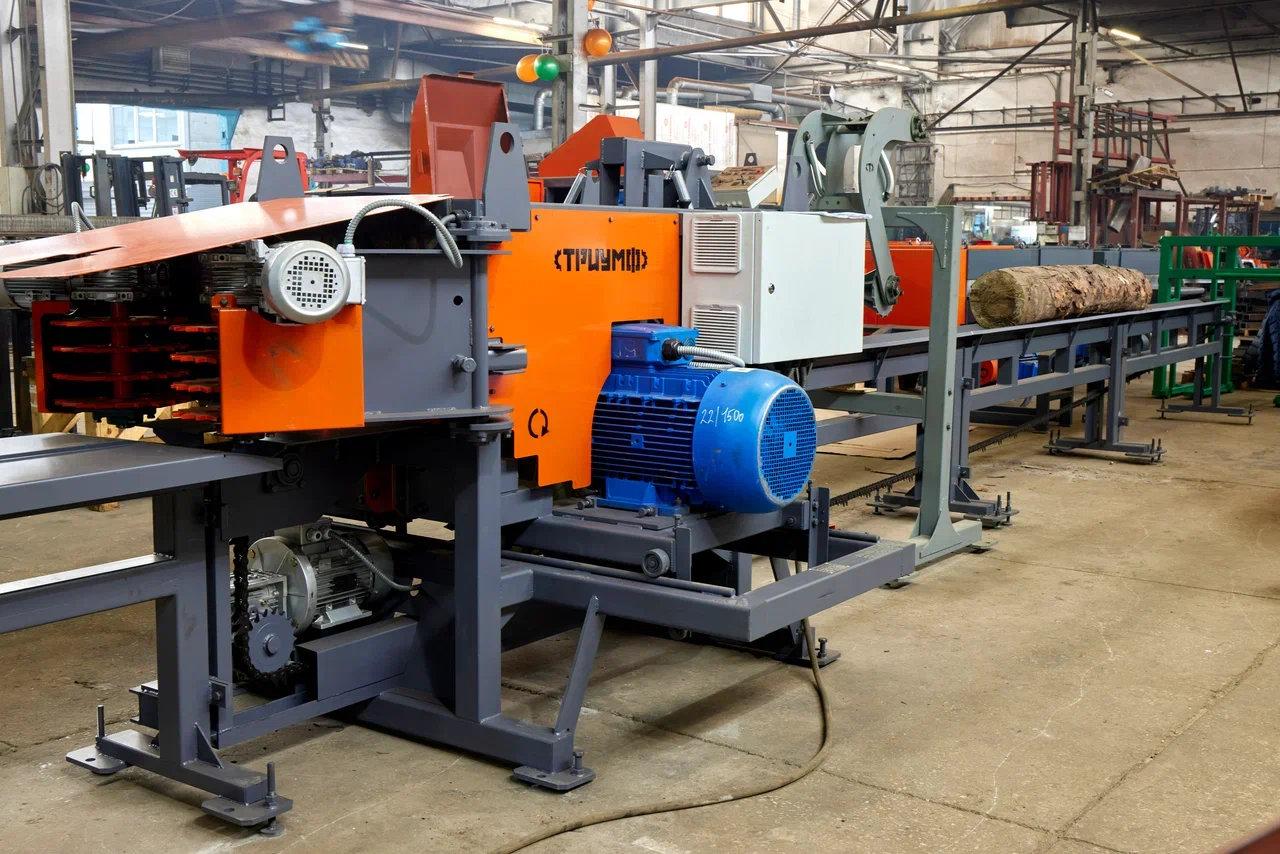

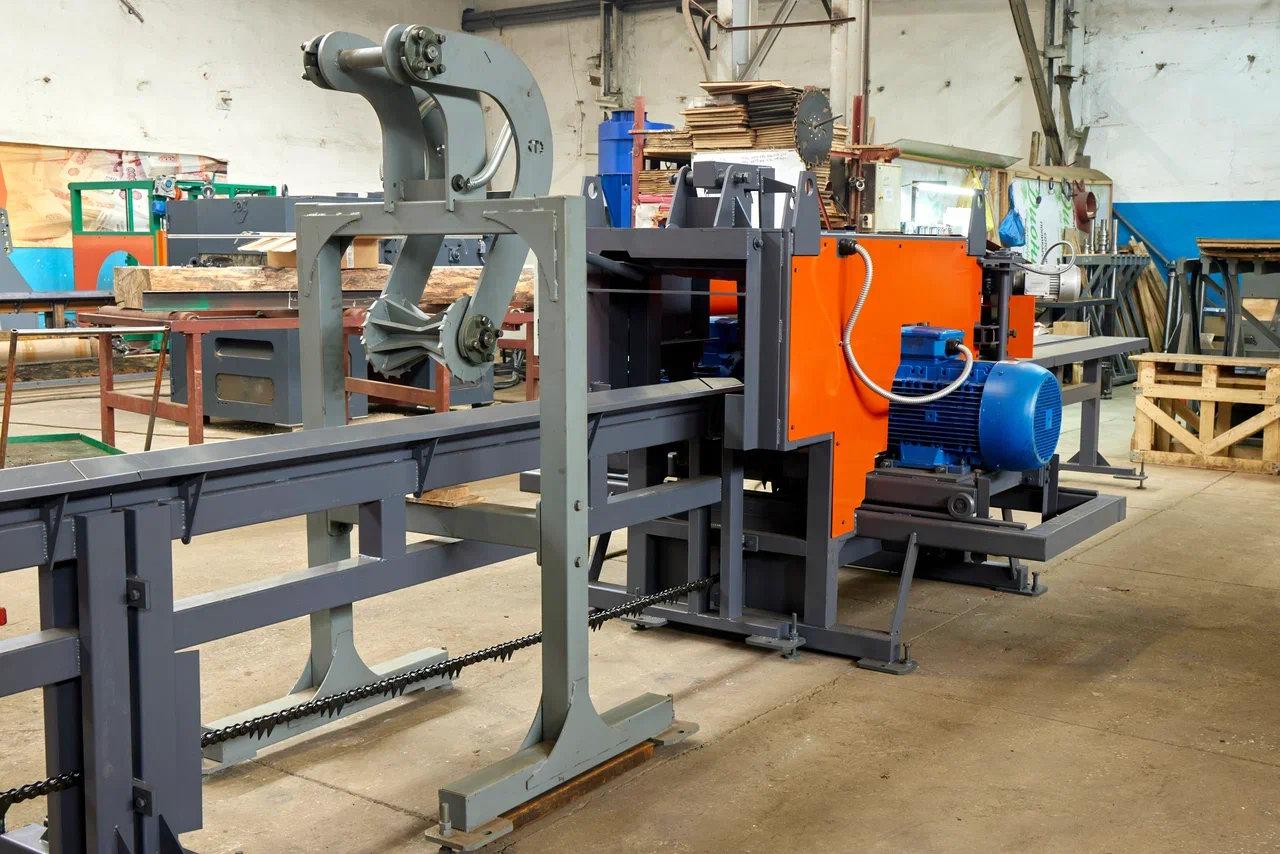

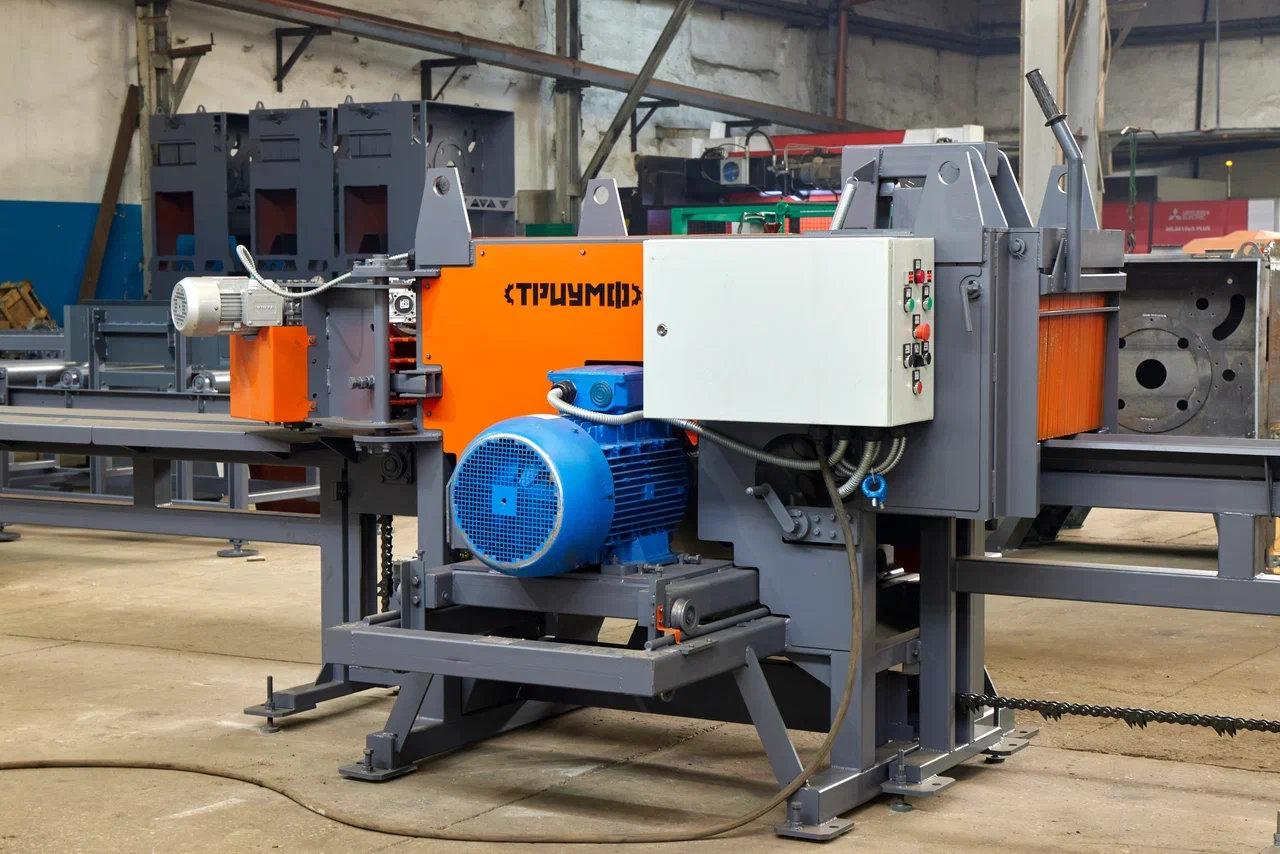

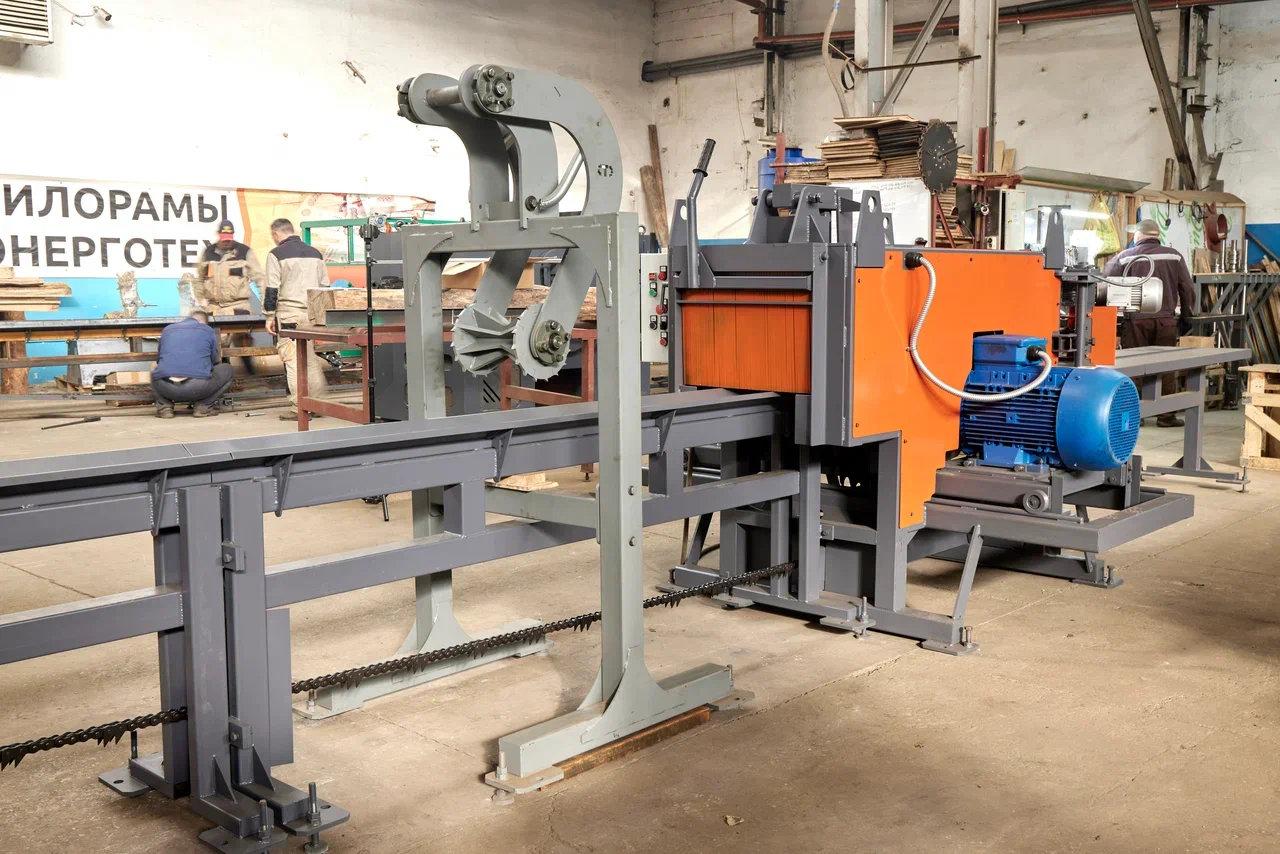

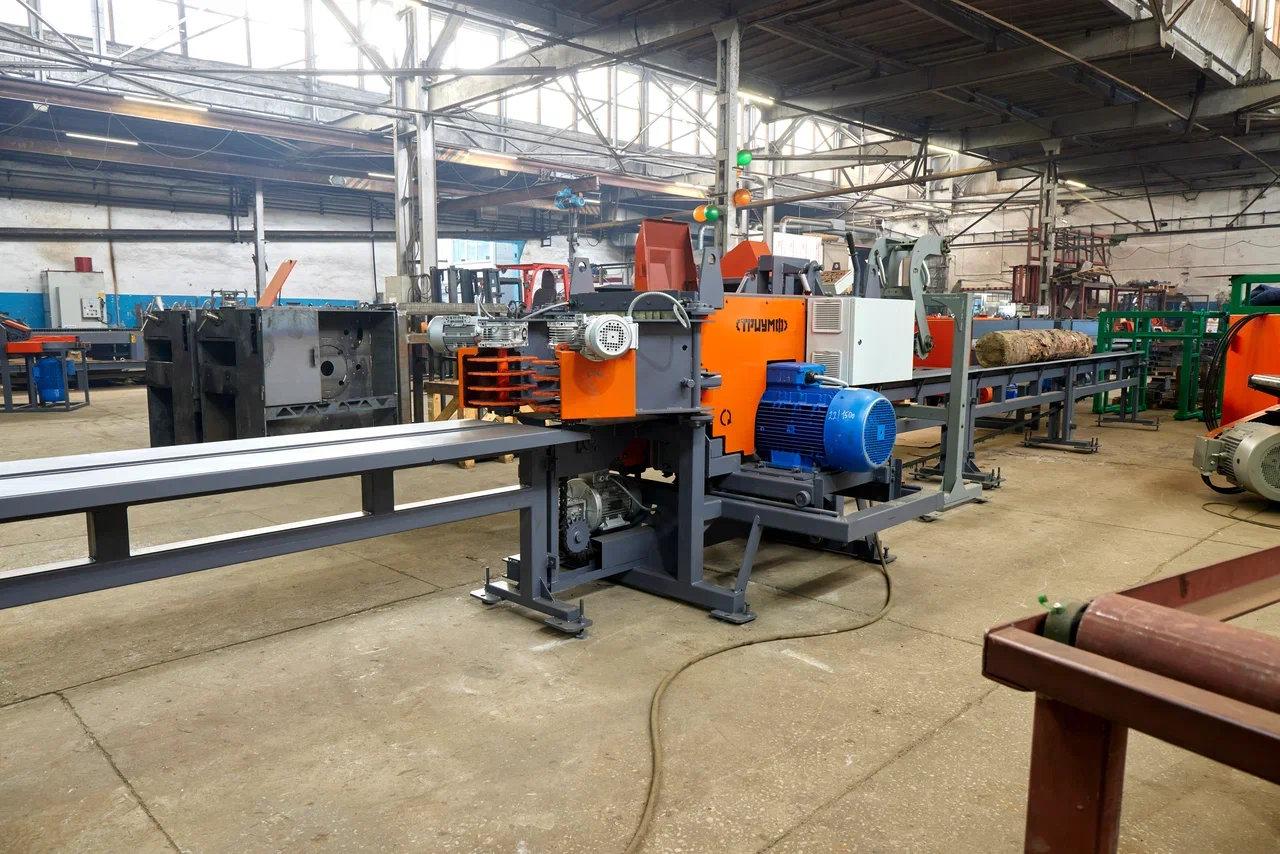

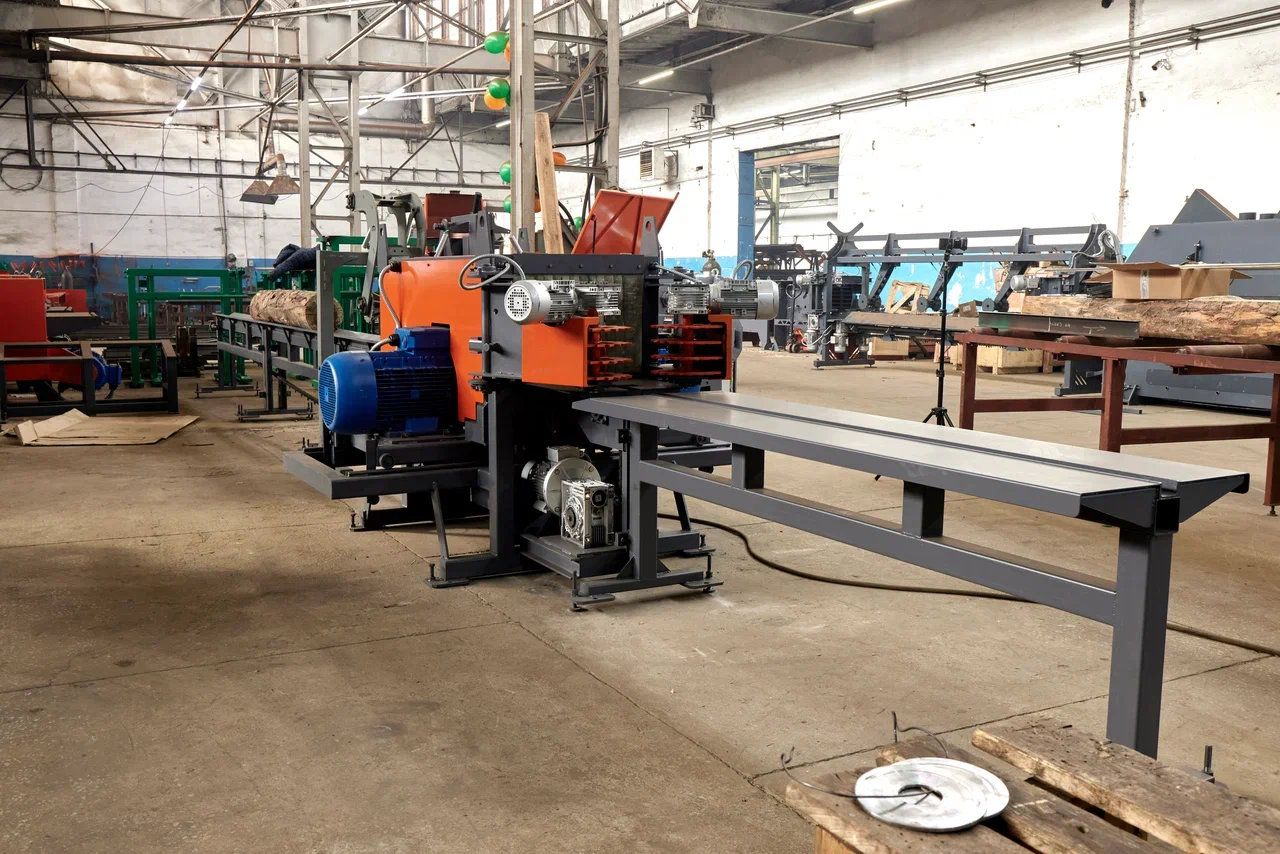

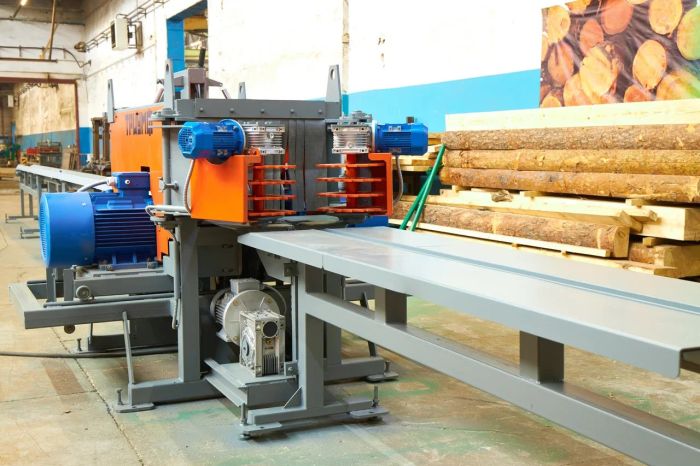

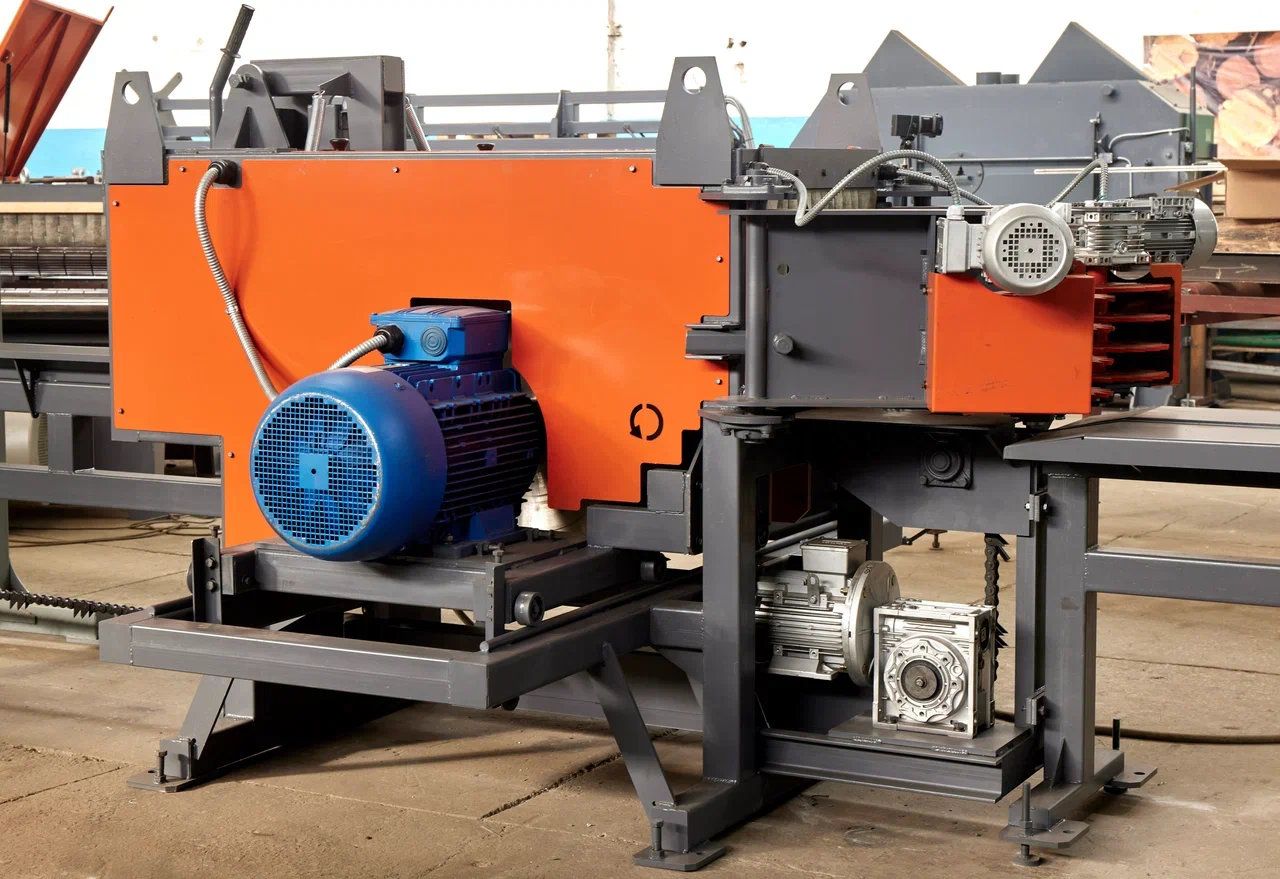

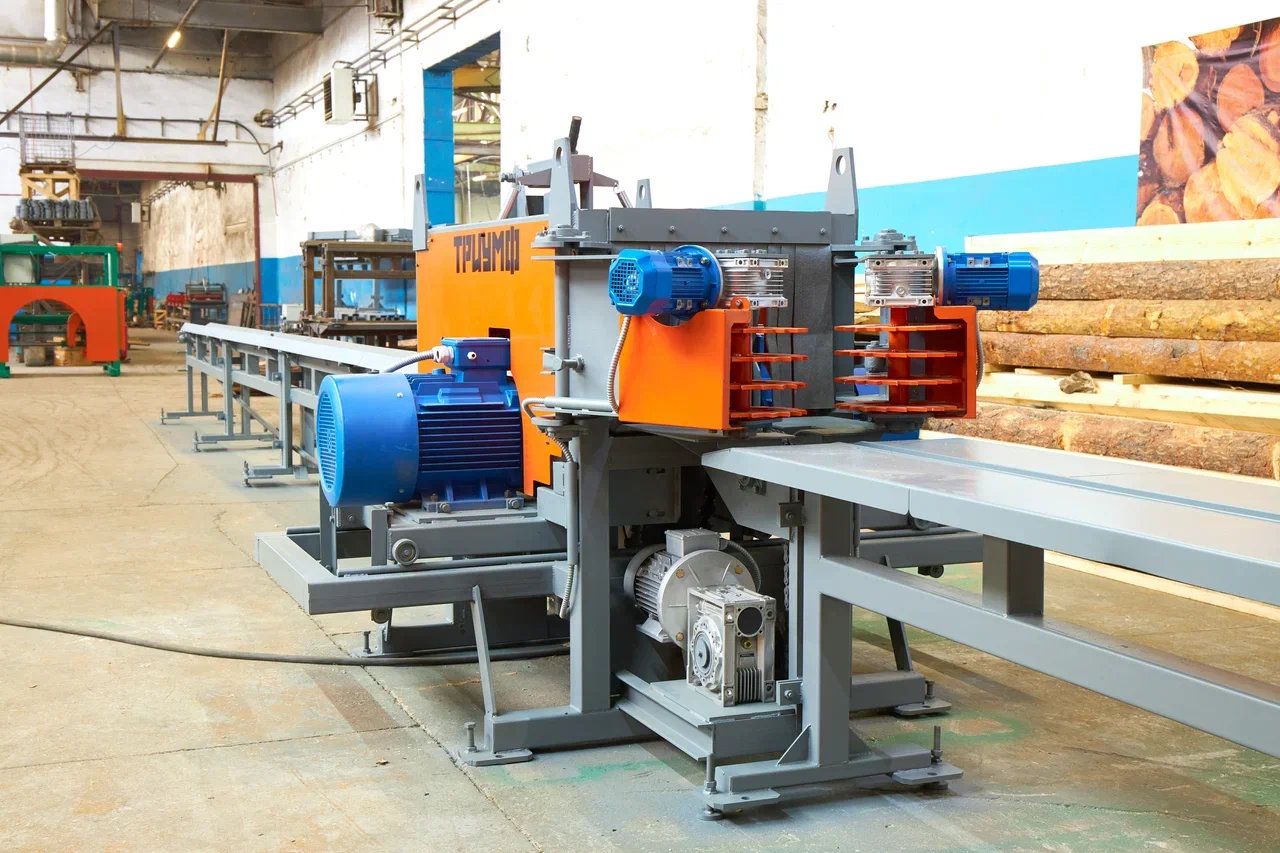

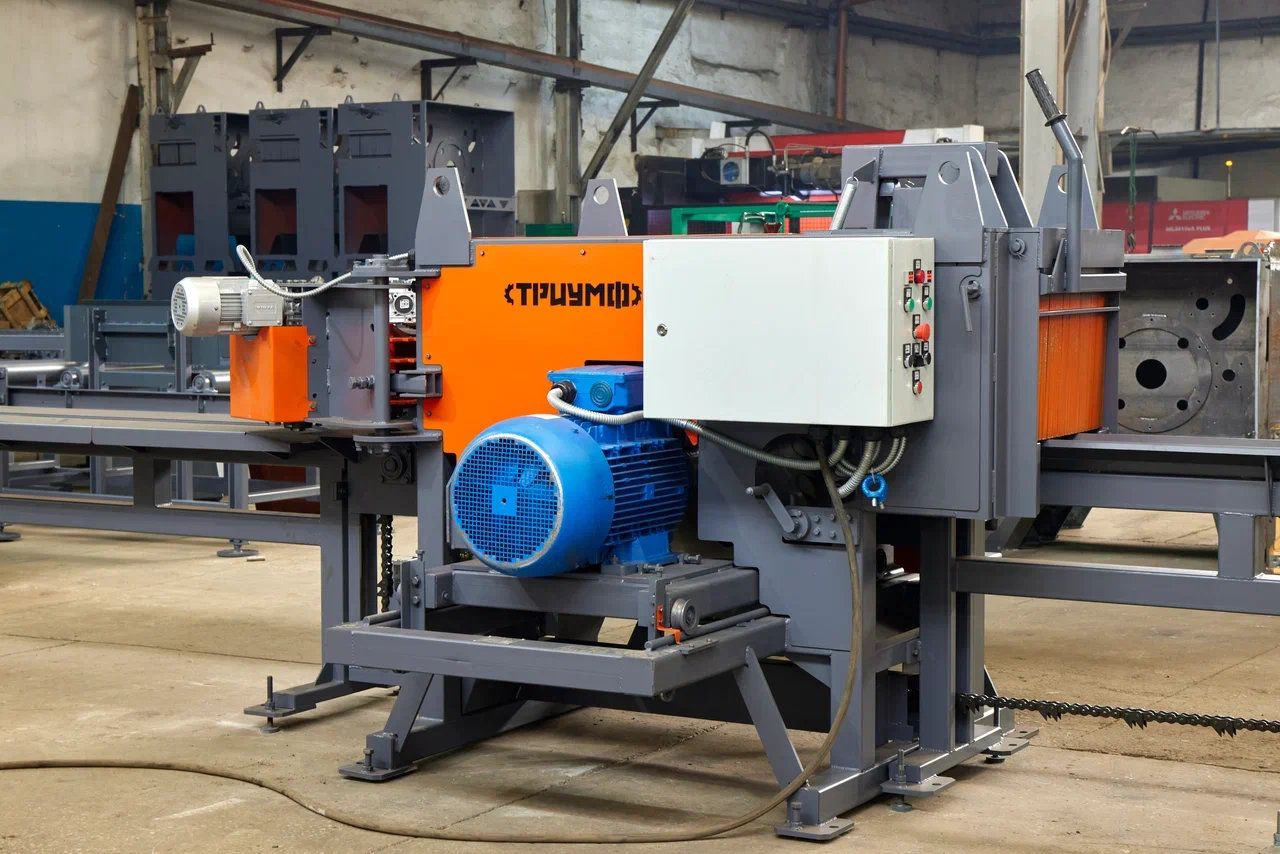

Станок брусующий «Триумф» С750 предназначен для распиловки тонкомера диаметром до 320 мм для получения 2-х кантного бруса (лафета). Размер между пилами устанавливается при помощи винтовой пары вручную. Бревно устанавливается по центру стола и при помощи цепной передачи передвигается в зону пиления. Для регулировки скорости подачи станок оснащен частотным преобразователем, позволяющим изменять скорость от 0 до 22 м/мин. На станке имеется возможность установки до 4 пил, для получения за один проход не только лафета, но и 2 доски толщиной от 25 до 40 мм, в зависимости от величины проставки.

Преимущества бревнопильного станка «ТРИУМФ» С750

Преимущество	Выгода
Самый большой диаметр перерабатываемых бревен	среди российских станков для тонкомера (до 320 мм)
Плавная регулировка скорости подачи	позволяет выбирать максимальную скорость в зависимости от диаметра бревна, что увеличит производительность станка

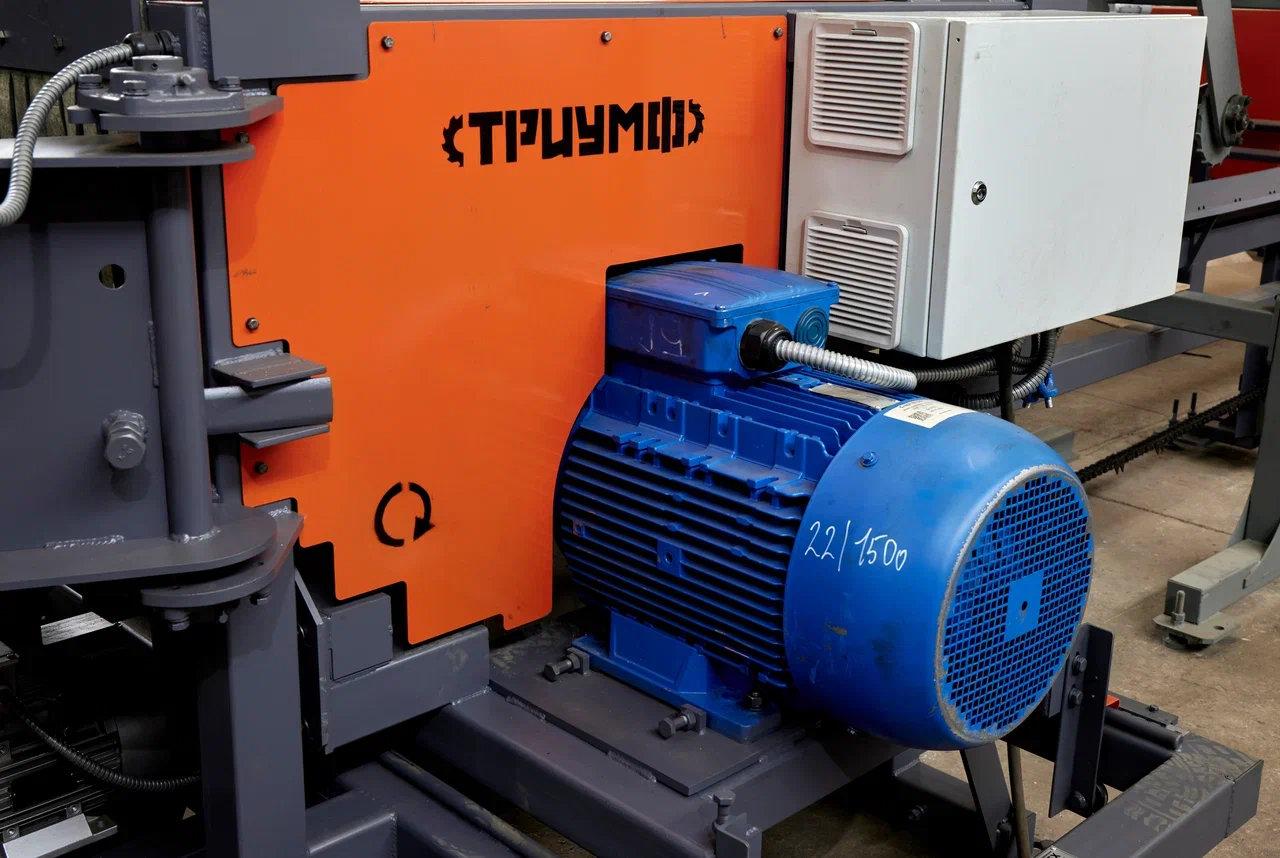

Прямая посадка шпинделя на двигатель	позволяет передавать мощность без потерь, в отличие от станков с ременной передачей
Быстрая замена дисков для заточки или замены	за счет раздельных валов
Быстрая установка размера	моментальная установка необходимого размера лафета (от 70 до 250 мм) по линейке за счет винтовой регулировки

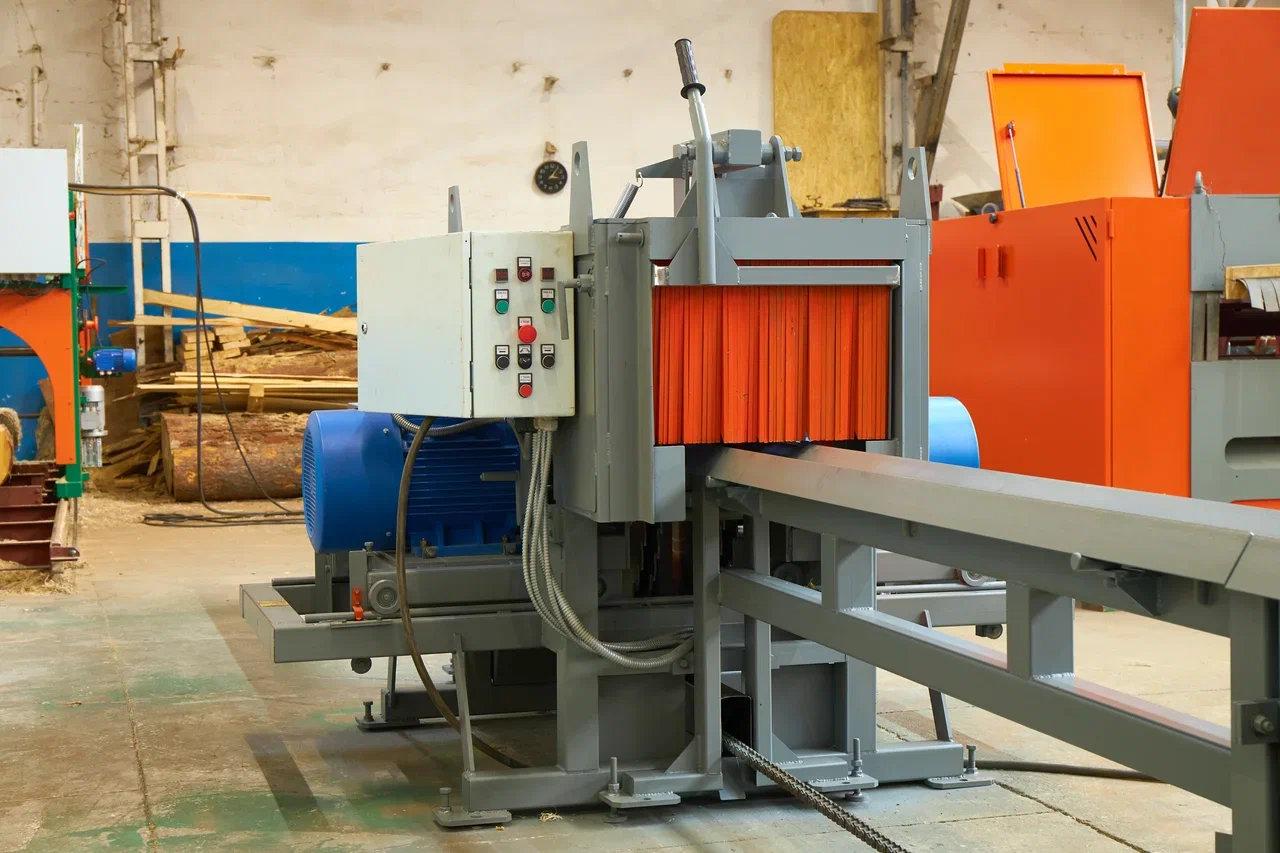

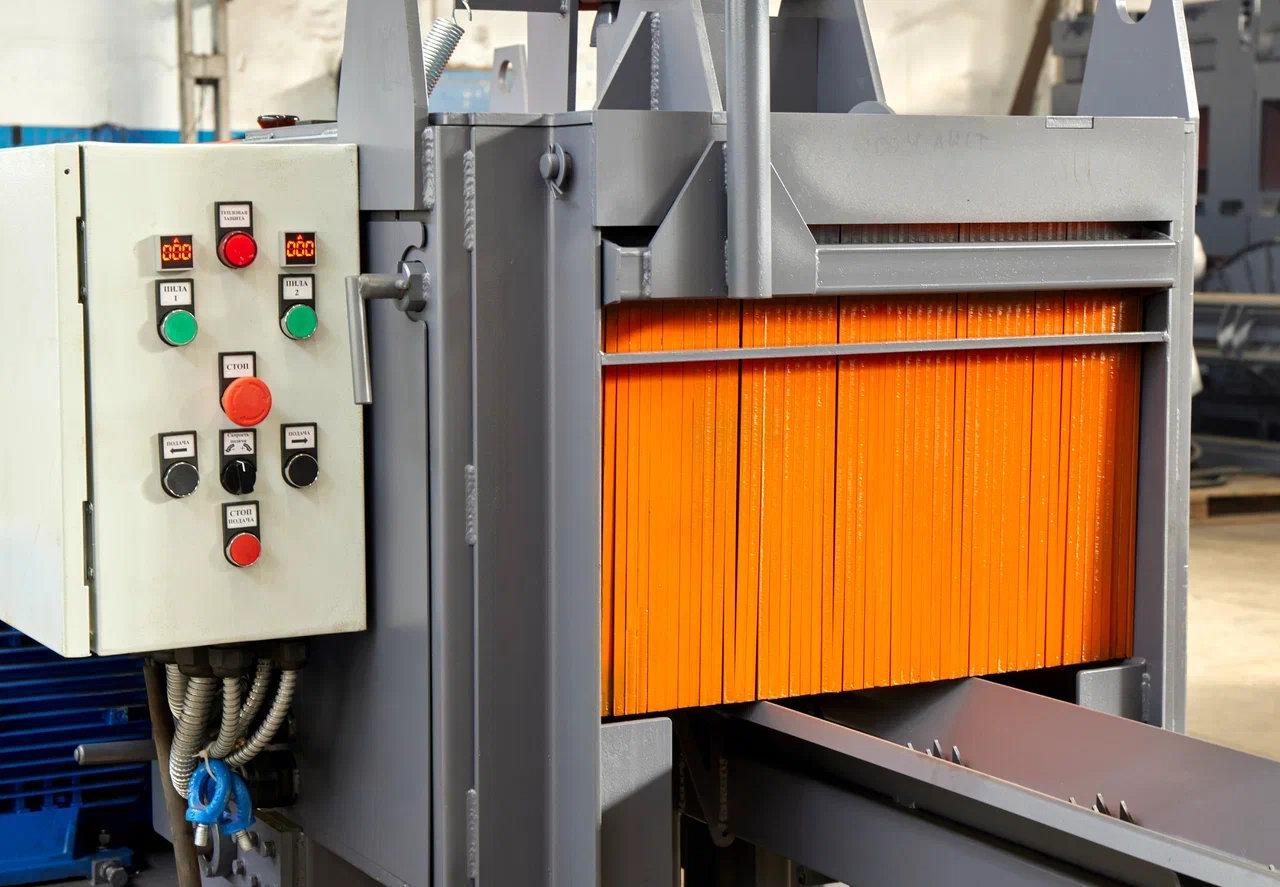

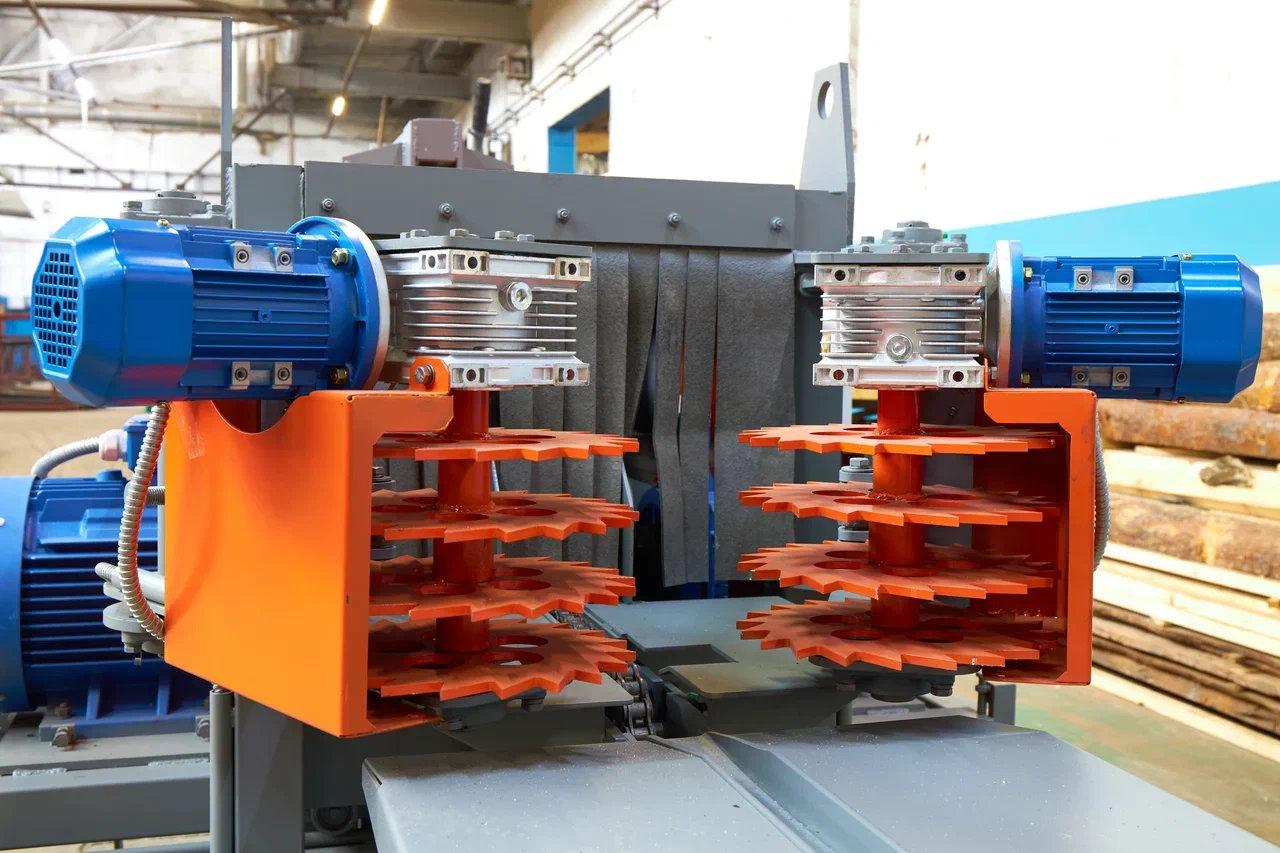

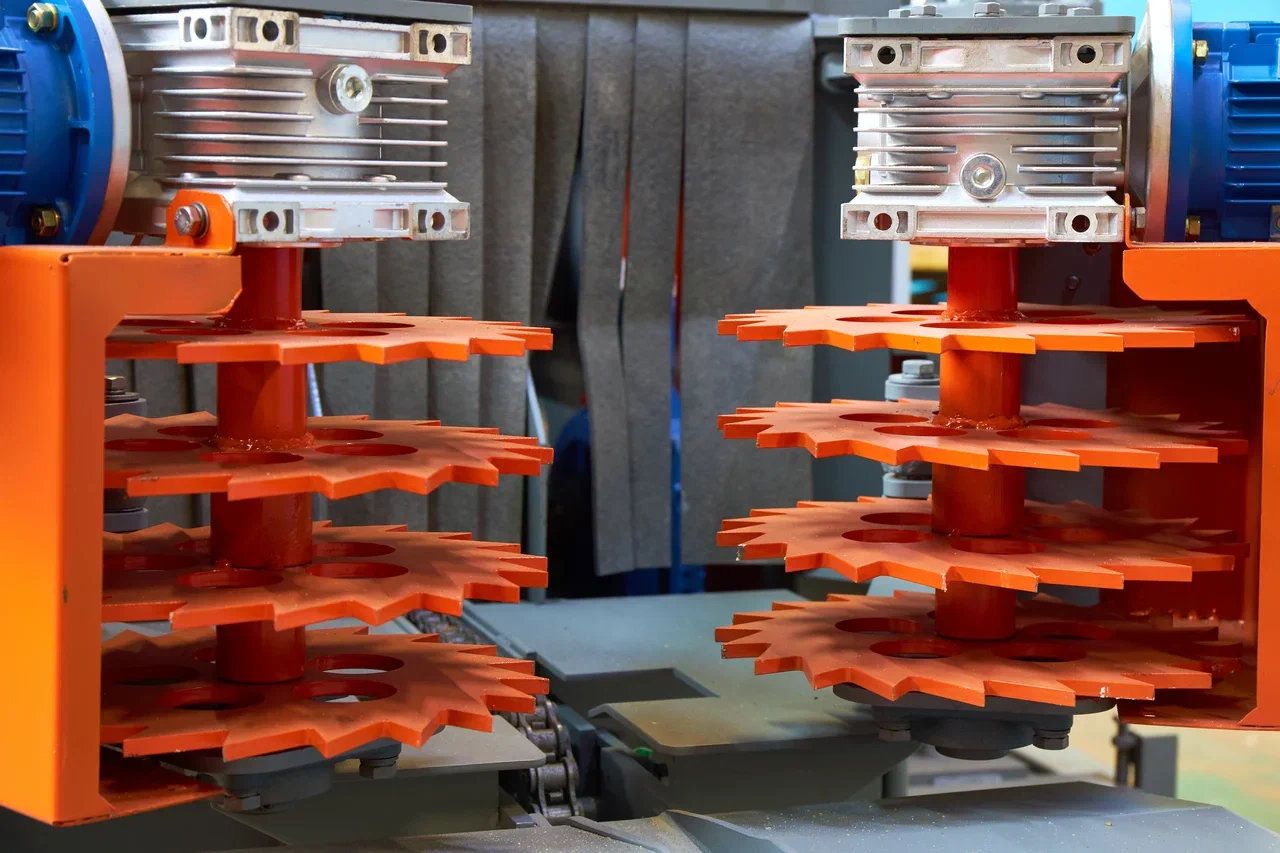

Когтевая защита	обеспечивает дополнительную безопасность при работе станка

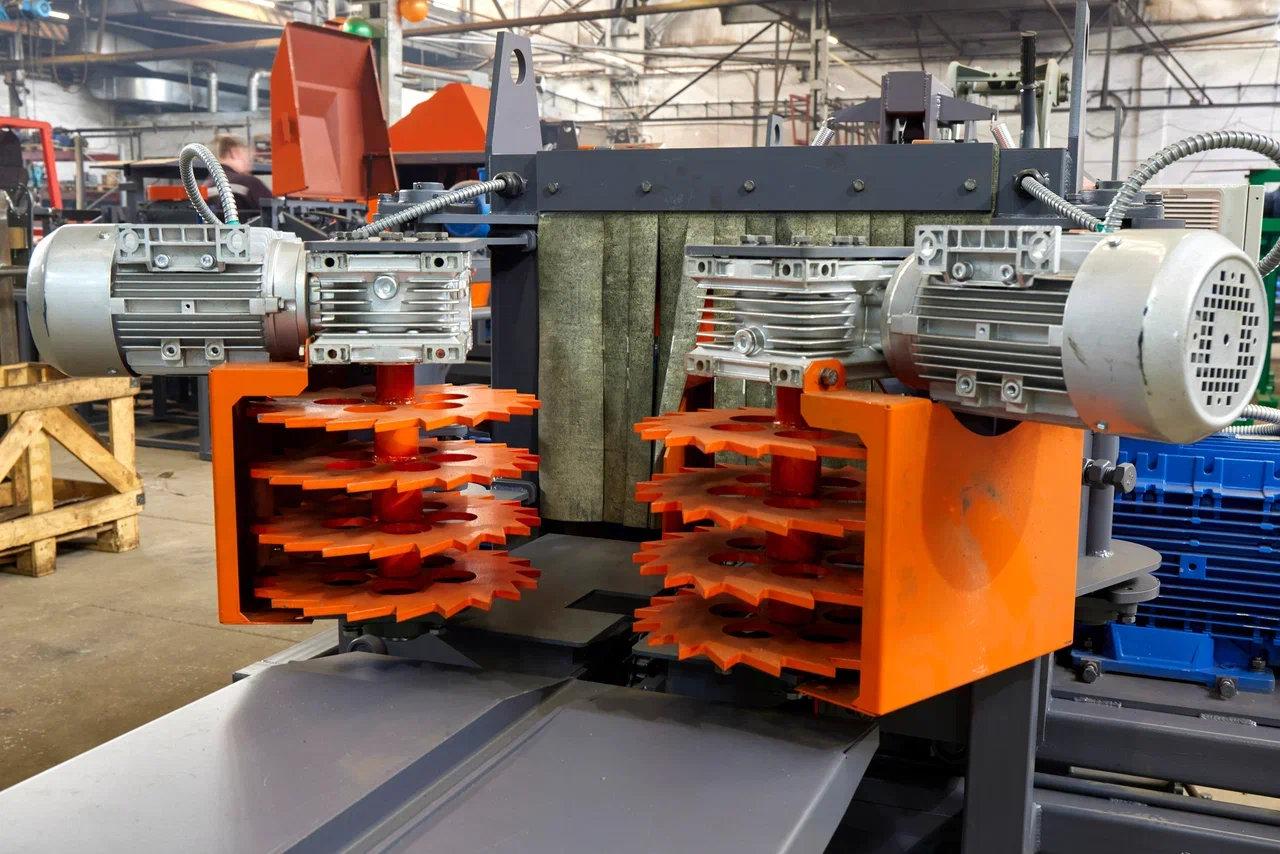

Протяжка горбыля	позволяет избежать скопления остатков лесопиления в станке, сокращает труд оператора

Длина, мм 2350
Ширина, мм 2000
Высота, мм 1750
Диаметр пильного вала, мм 50
Масса, кг 1750
Максимальная длина обрабатываемого бревна, мм 6000
Максимальный диаметр обрабатываемого бревна, мм 320
Диаметр устанавливаемых пил, мм до 750
Частота вращения пильного вала, об/мин 1500
Мощность электродвигателя узла подачи (продольного перемещения заготовки), кВт 2,2
Максимальная ширина получаемого лафета, мм 250
Mинимальная ширина получаемого лафета, мм 70
Мощность пильного привода, кВт 2х15; 2х18,5; 2х22
Кол-во пильных шпинделей, шт 2
Максимальное кол-во пил на одном валу, шт 2
Скорость подачи бревна (плавная регулировка), м/мин от 0 до 22
Мощность электродвигателя узла прижима боковых рябух, кВт 2х0,37
