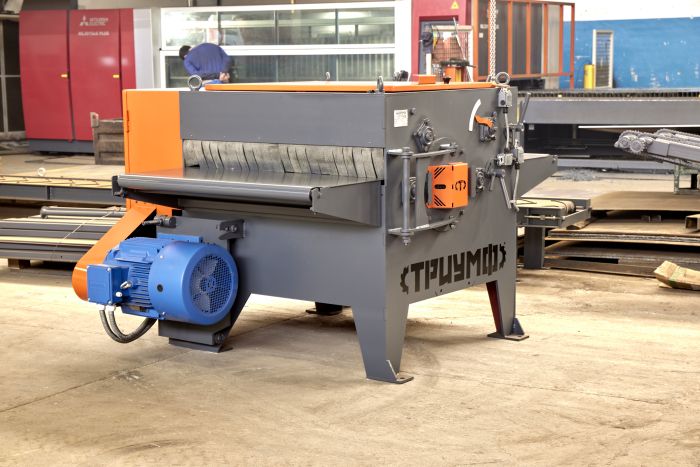

Многопильный одновальный кромкообрезной станок «ТРИУМФ» М1000

Многопильный одновальный кромкообрезной станок «ТРИУМФ» М1000

Бренд: Энерготех

Рейтинг:

Наличие:

В наличии

Количество:

− +

цена по запросу

Обратите внимание!

При заказе ленточных и дисковых пил на сумму более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

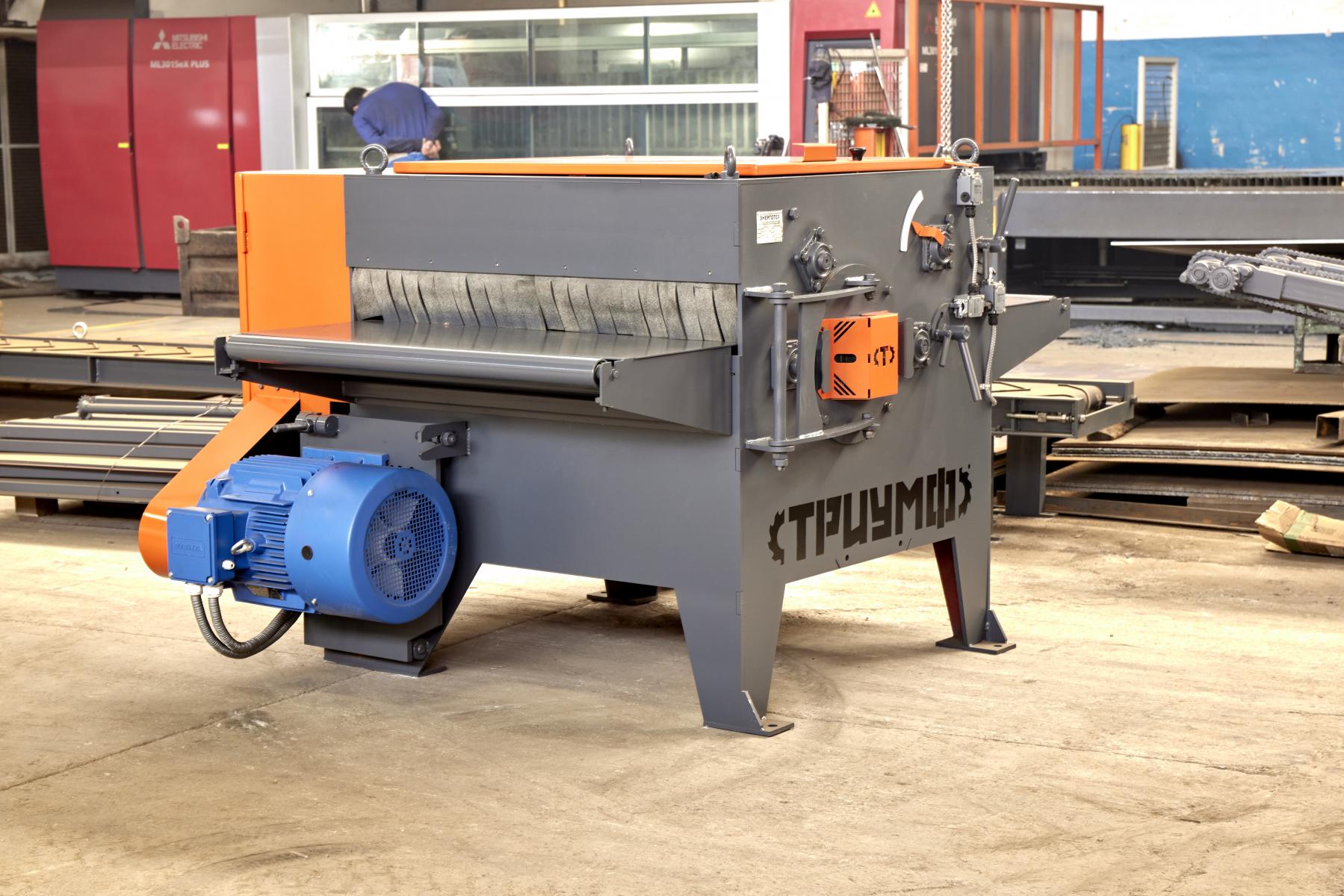

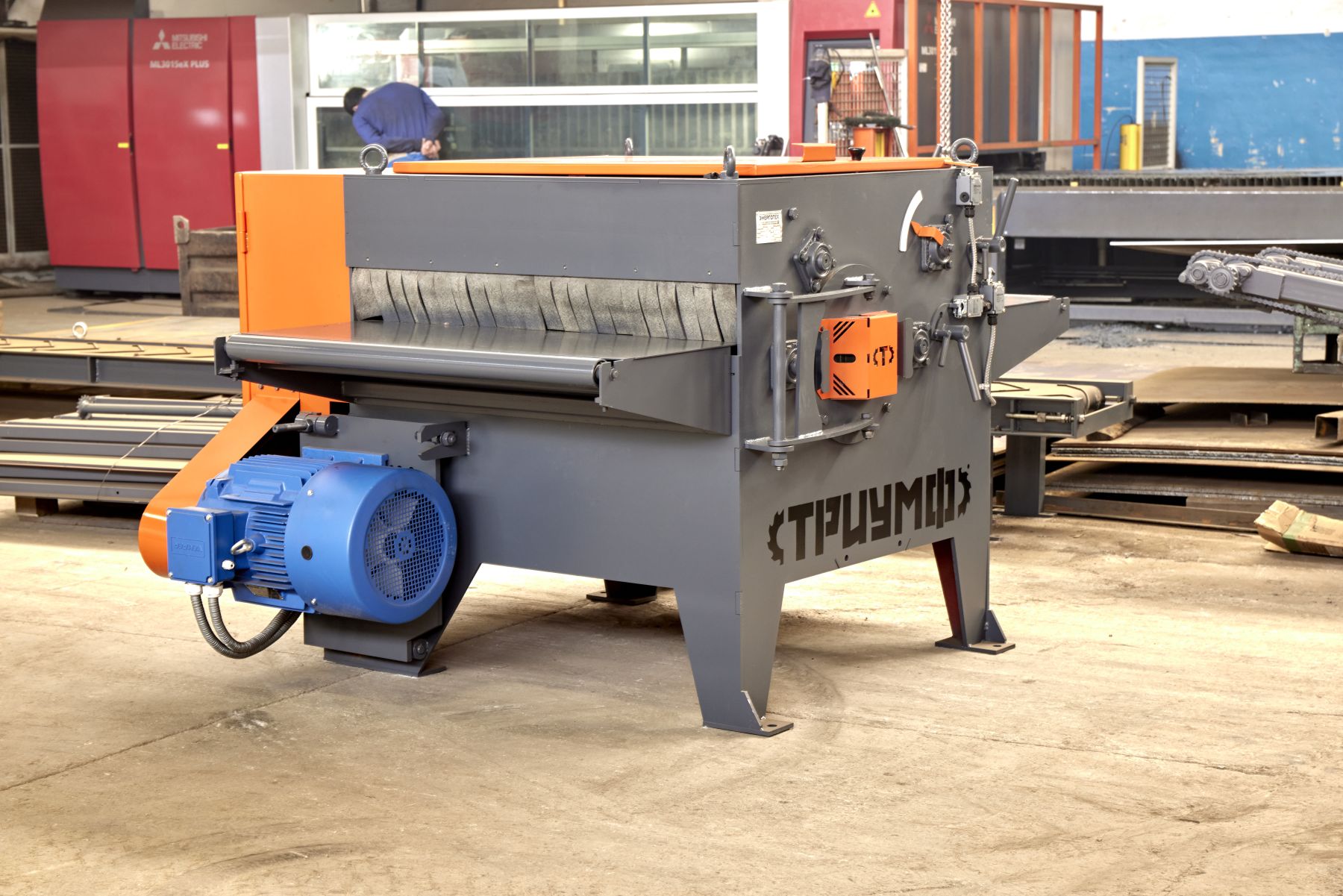

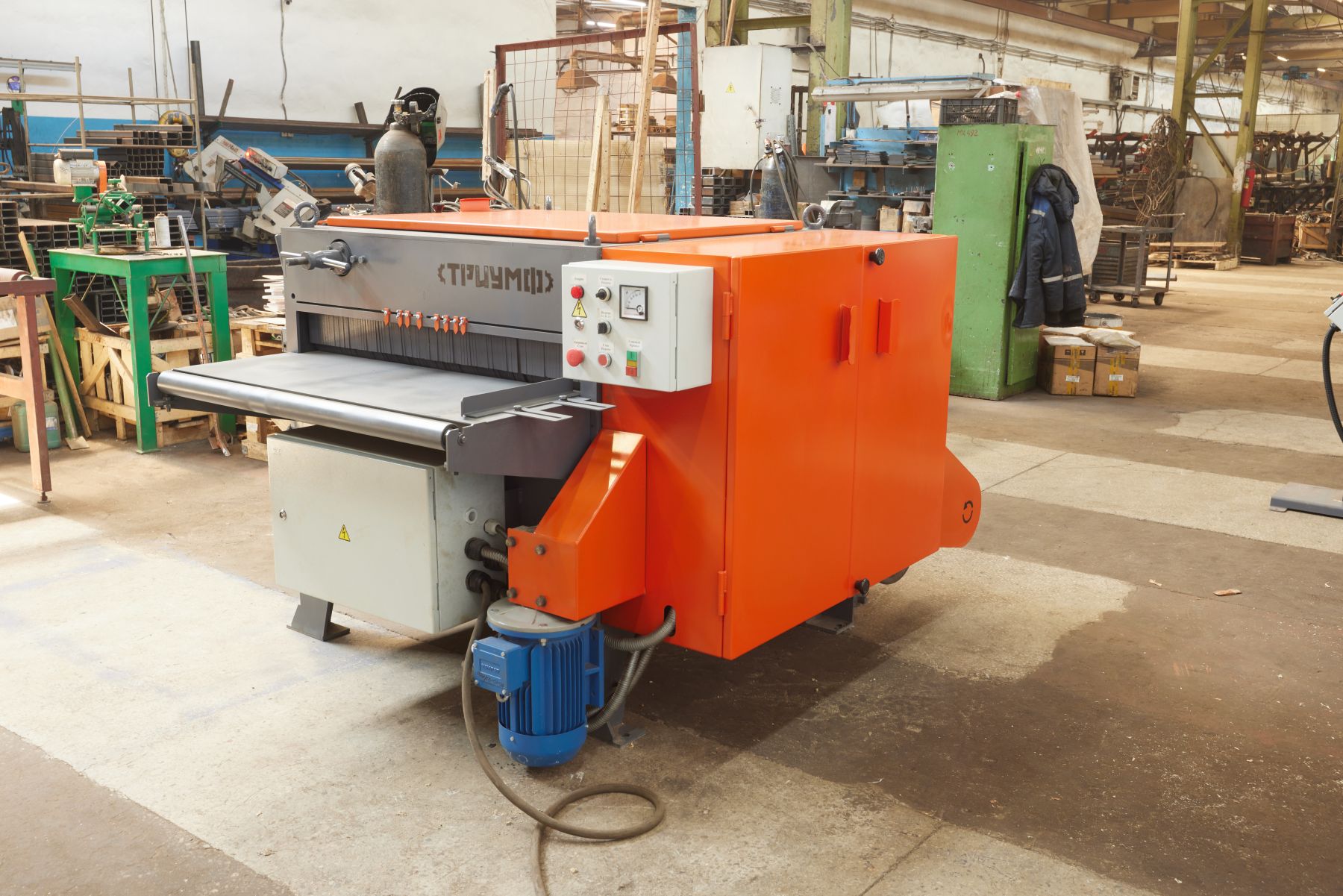

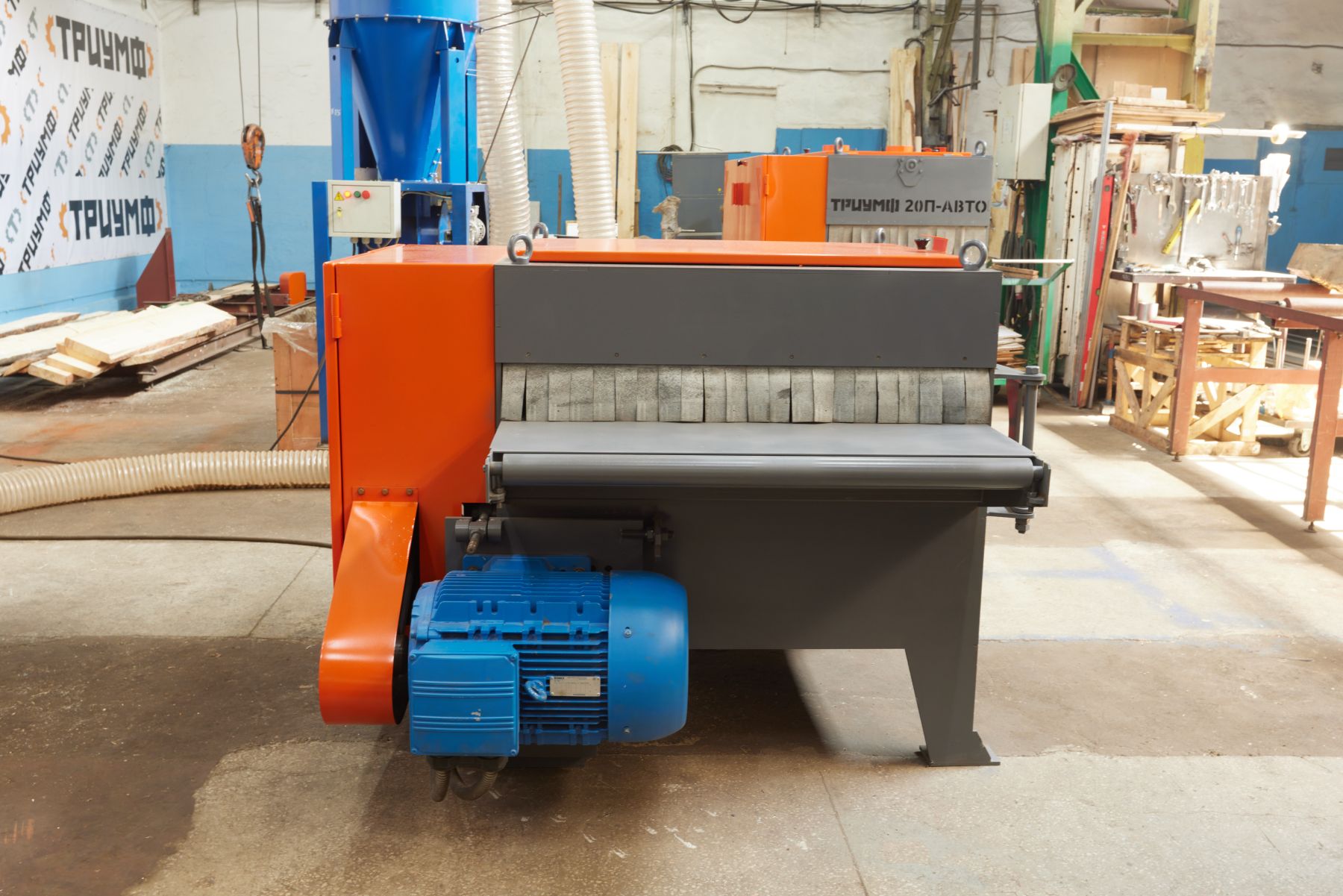

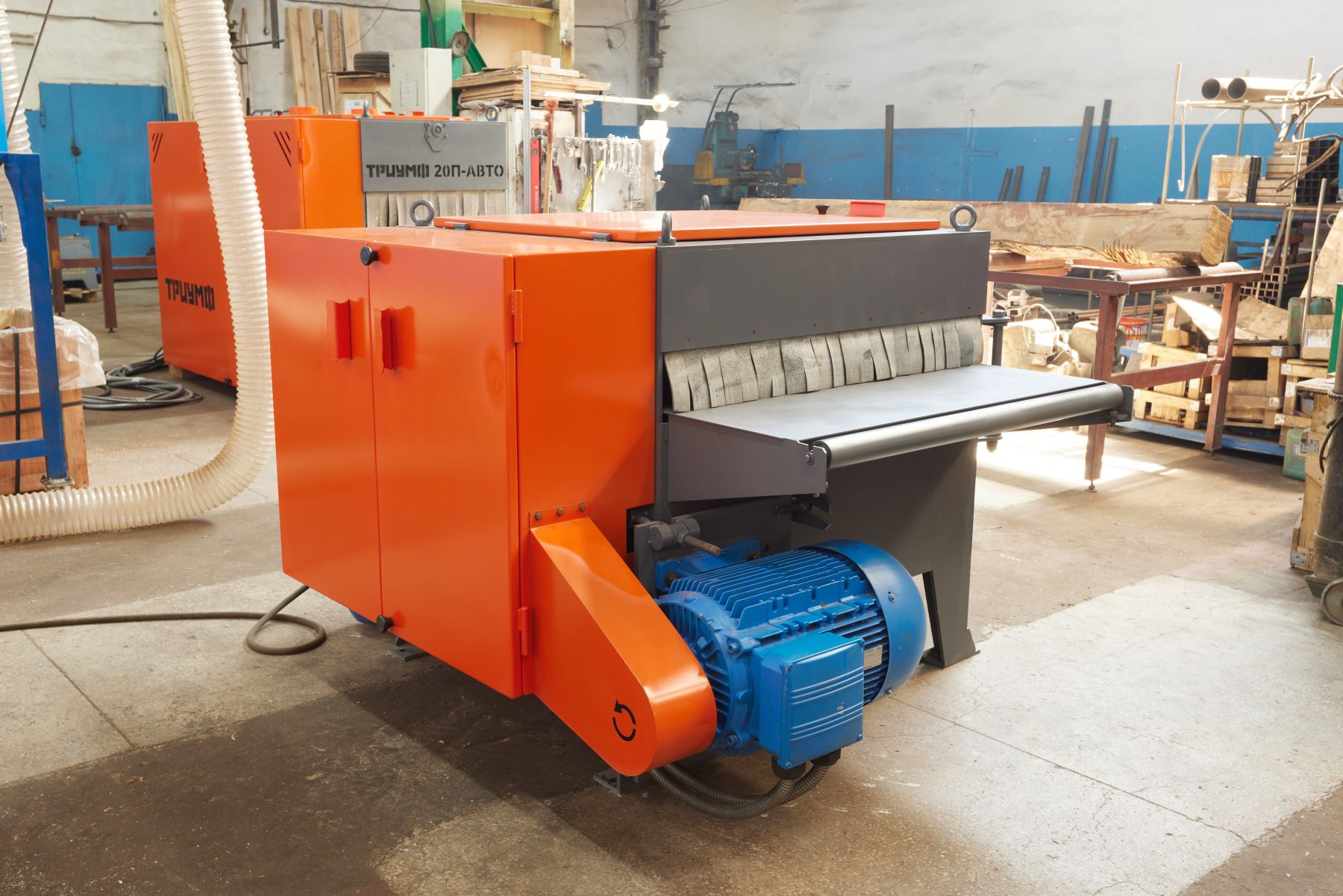

Одновальный многопильный кромкообрезной станок серии «ТРИУМФ» М1000 является станком второго ряда и предназначен для распиливания двухкантного, трехкантного и четырехкантного бруса высотой до 110 мм, а так же производить роспуск доски или щита шириной до 1000 мм.

Станок стационарного типа, прост и надежен в эксплуатации, при своевременном техническом обслуживании. Необходимое расстояние между пилами устанавливается специальными распорными втулками (проставками).

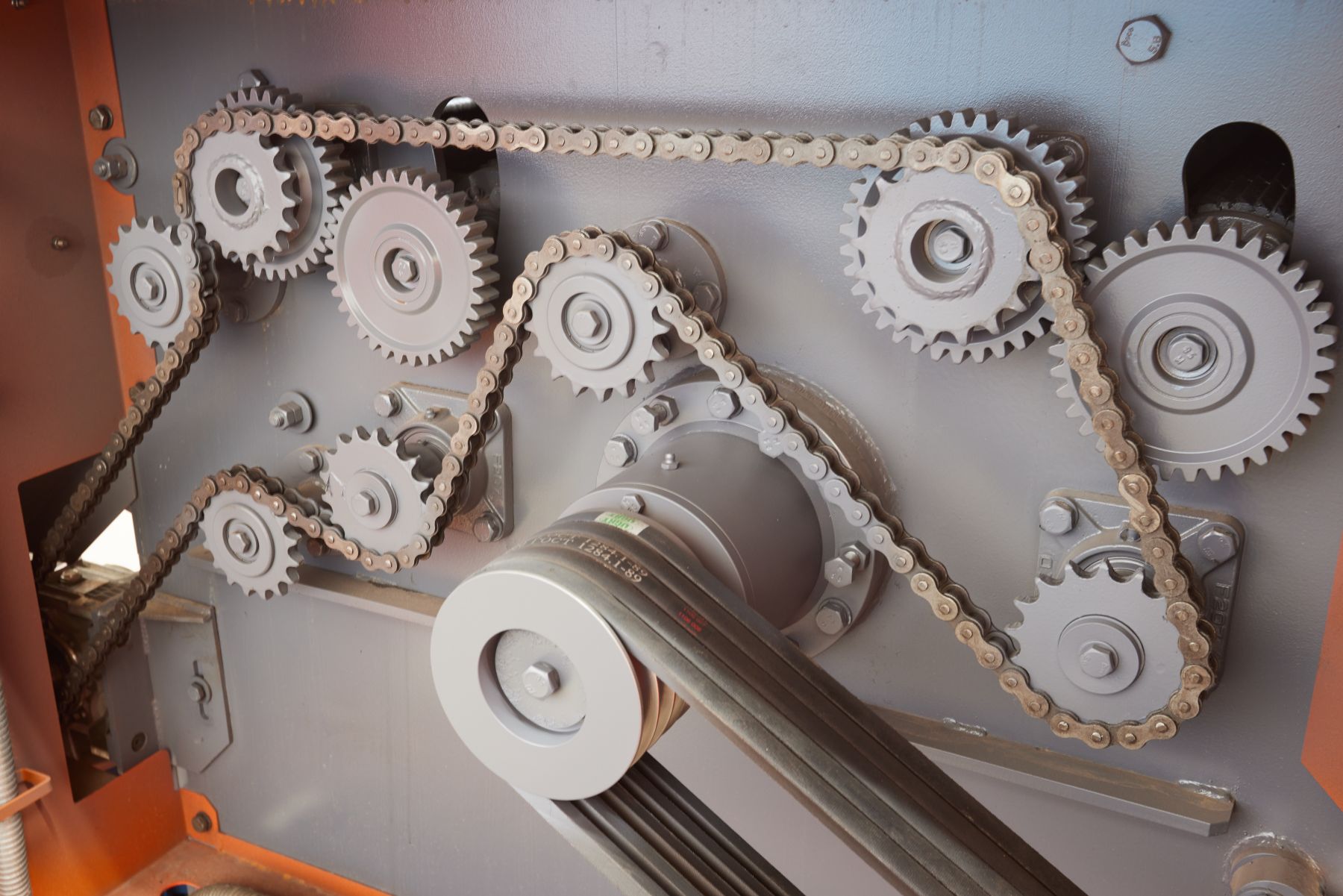

Заготовка протягивается автоматически приводными рябухами, расположенными на входе и выходе станка. Станок оборудован когтевой защитой для предотвращения обратной подачи на входе и для обеспечения безопасности при распиловке путем поднятия защиты.

Для распиловки используются дисковые пилы диаметром от 250 до 350 мм с посадкой 75 мм (с двумя шпоночными пазами).

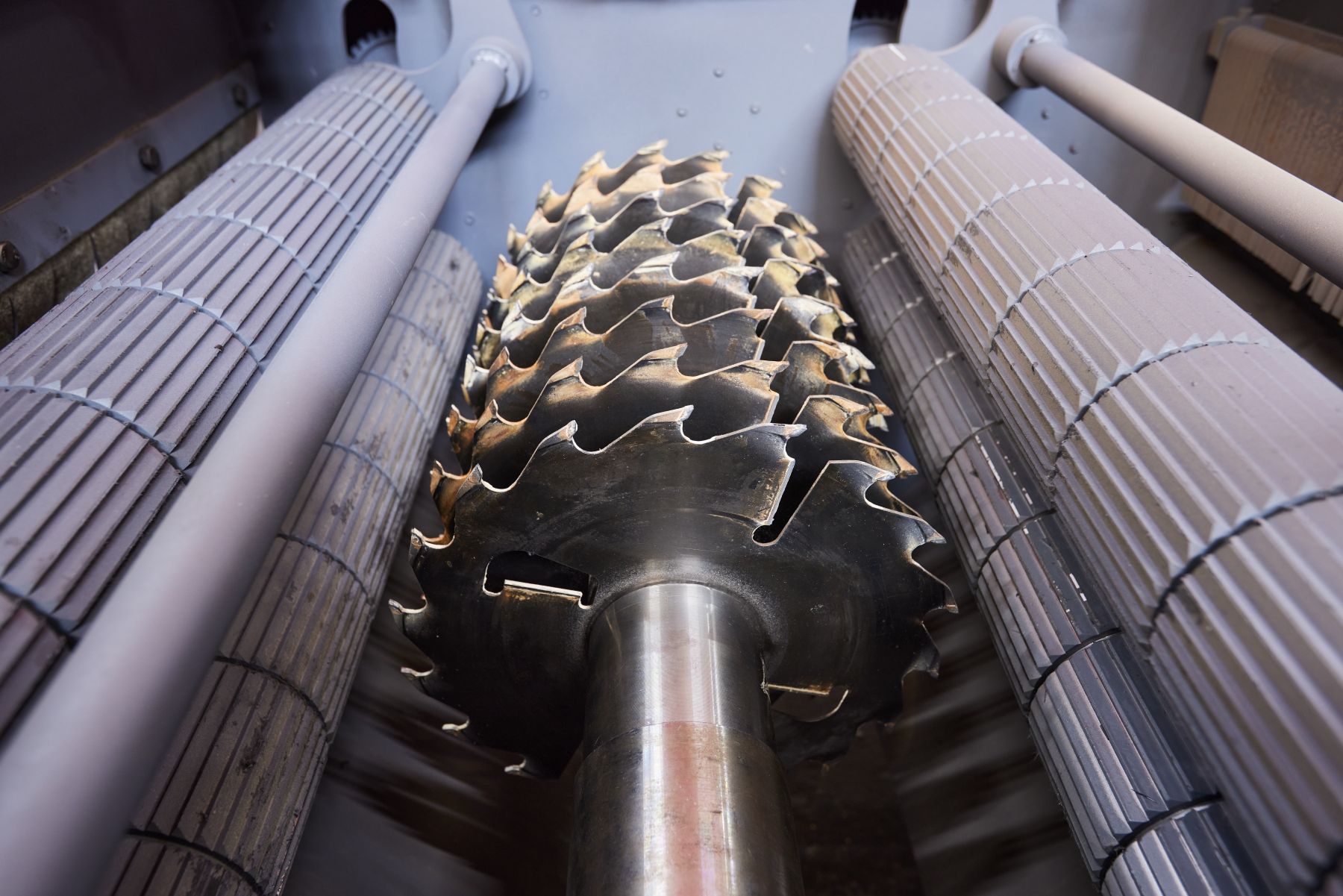

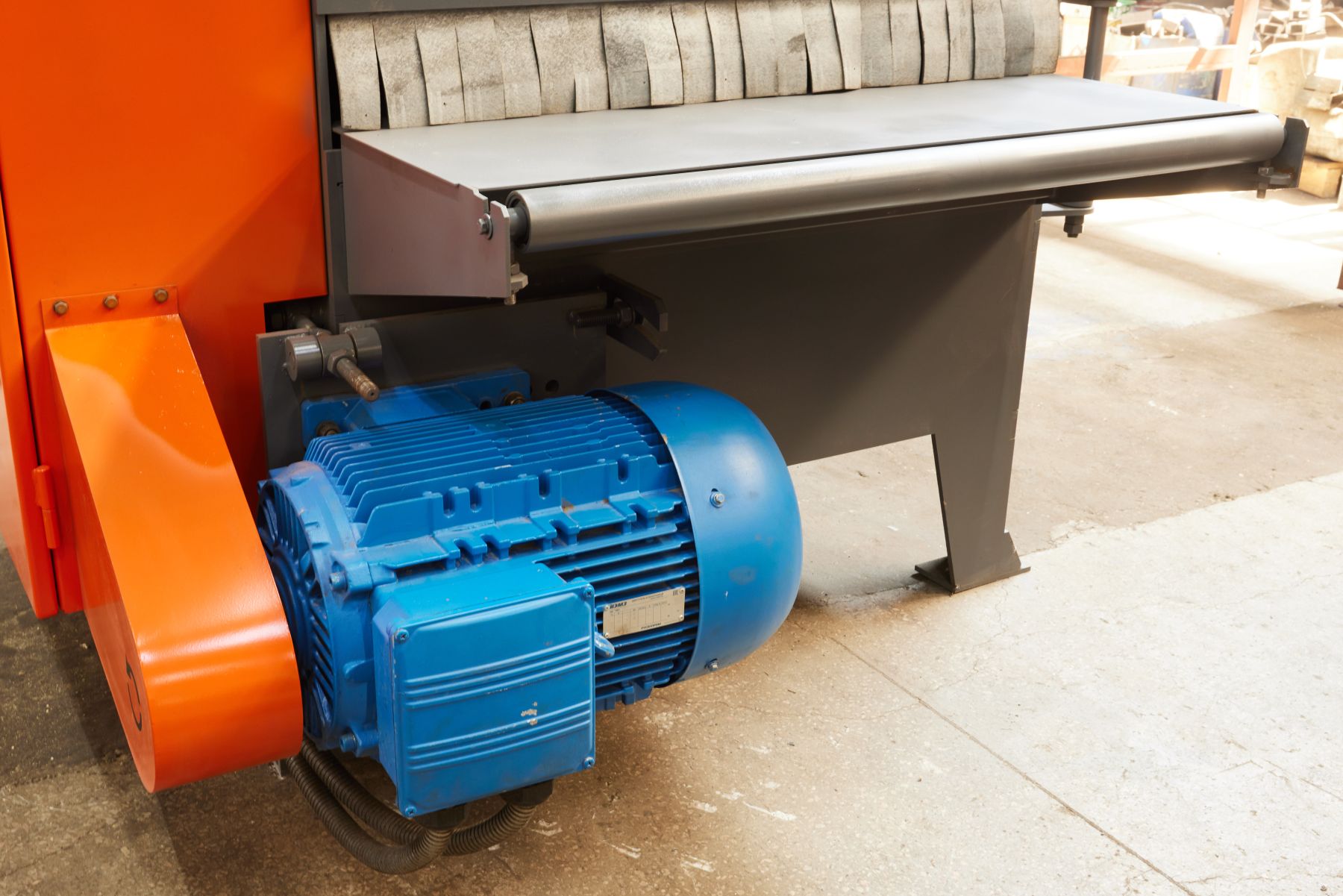

Дисковые пилы расположены на шпинделе, приводимом в движение при помощи клиноременной передачи электродвигателем. Возможная установка лазерных указателей пропила для визуального позиционирования заготовки по отношению к пильным дискам.

Преимущества многопильного кромкообрезного станка «ТРИУМФ» М1000

Преимущество	Выгода
Максимальная скорость пиления до 37 м/мин	обеспечивает высокую производительность
Расстояние между крайними пилами 1000 мм	увеличенный размер постава позволит иметь запас в случае пиления неровных заготовок или с широким комелем
Плавная регулировка хода	позволяет выбирать максимальную скорость в зависимости от толщины заготовки, что увеличит производительность станка
Две когтевые защиты (верхняя и нижняя)	обеспечивает дополнительную безопасность оператора при работе станка

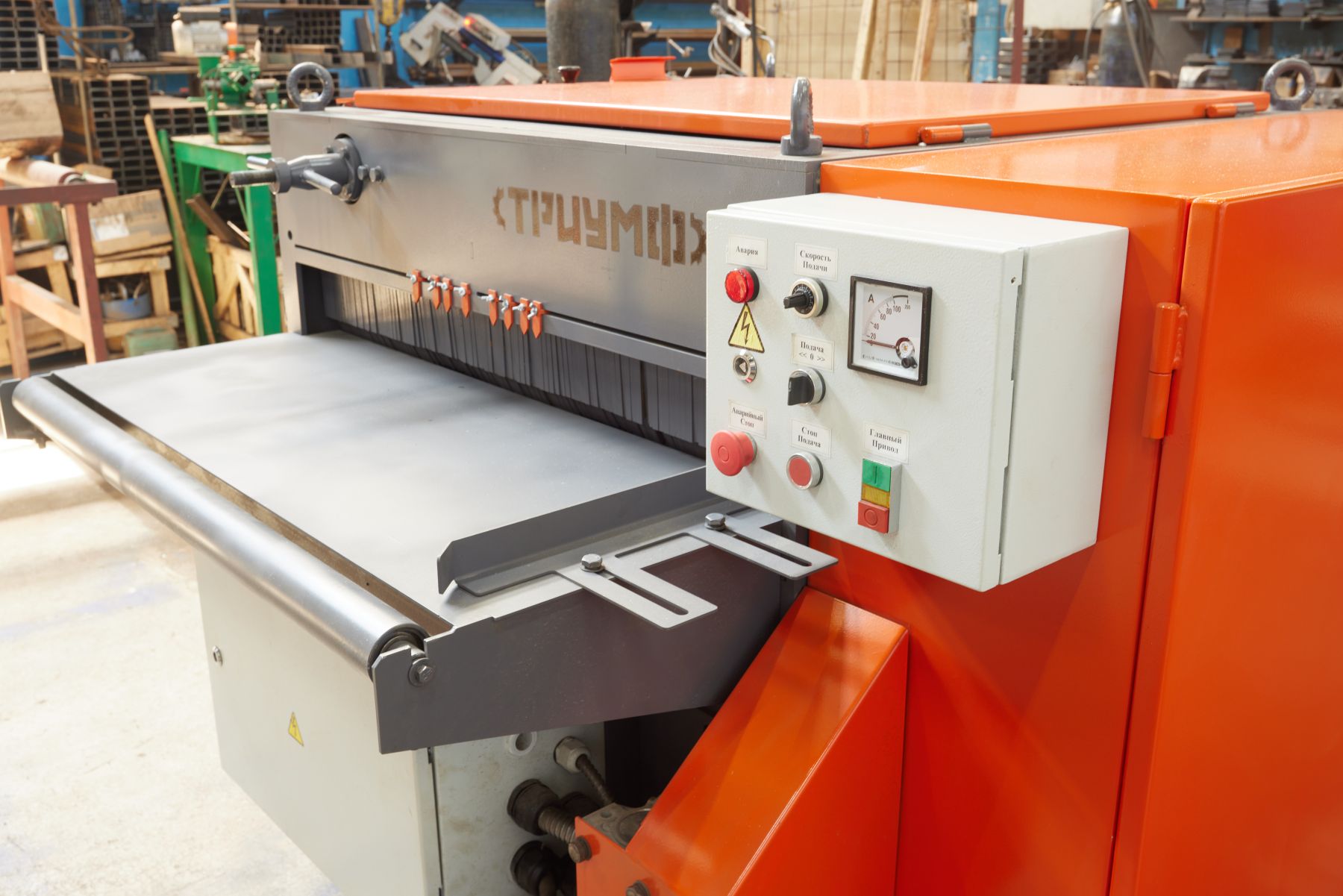

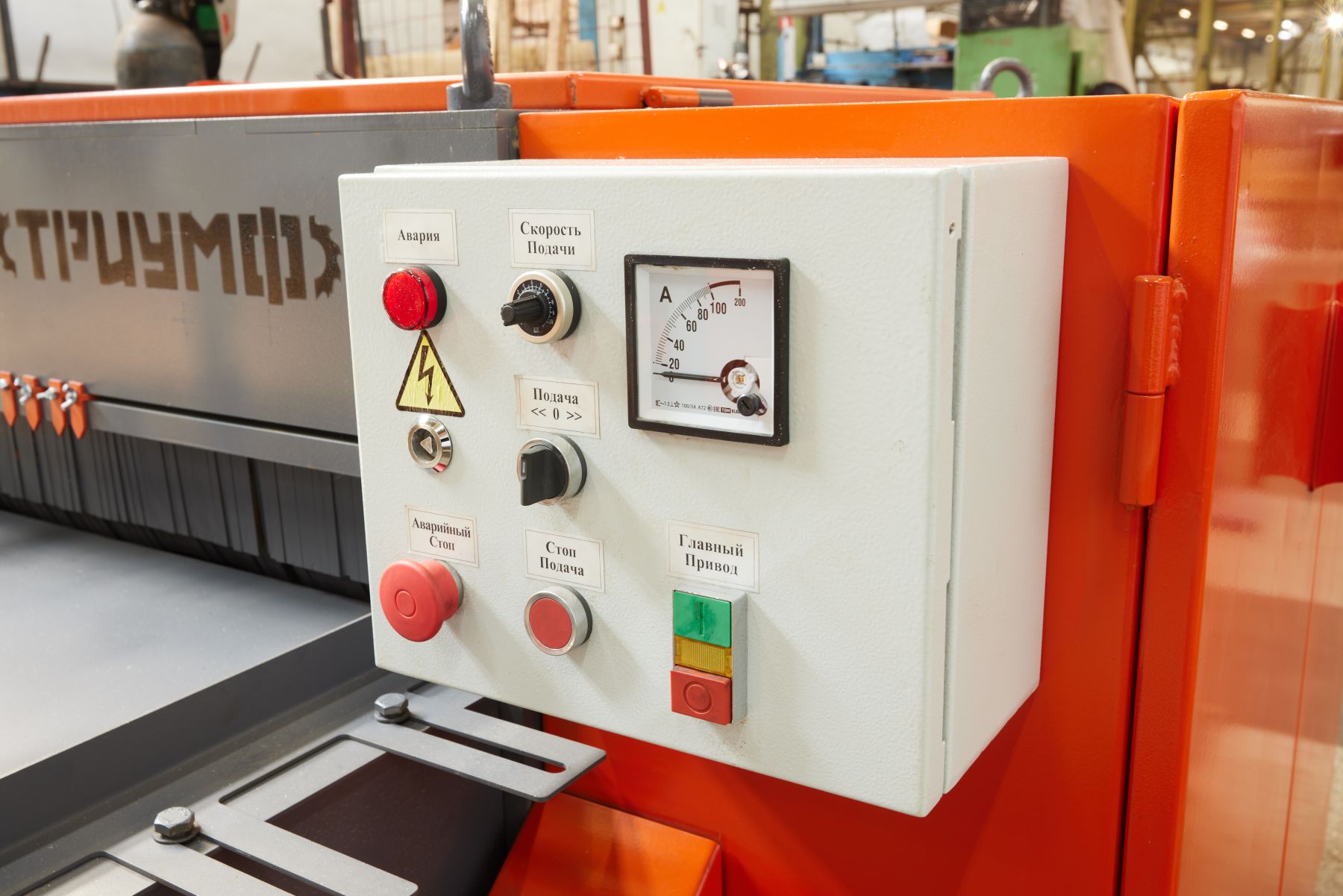

Наличие амперметра	позволяет отслеживать уровень нагрузки и предотвращать возможную критическую ситуацию
Плавная регулировка хода	позволяет выбирать максимальную скорость в зависимости от толщины заготовки, что увеличивает производительность станка
Ступенчатое переключение тока при запуске	для снижения пиковой нагрузки на сеть

Длина, мм 2050
Ширина, мм 1700
Высота, мм 1300
Диаметр пильного вала, мм 75
Просвет станка, мм 1050
Масса, кг 1450
Диаметр устанавливаемых пил, мм 350, 300, 250
Количество пильных валов, шт 1
Максимальное количество пил на пильном валу, шт 10
Максимальная высота пропила, мм 110
Максимальное расстояние между крайними пилами, мм 1000
Минимальная длина обрабатываемого материала, мм 1200
Скорость пиления (плавная регулировка), м/мин 37
Частота вращения пильного вала, об/мин 3000
Мощность электродвигателя узла подачи (продольного перемещения заготовки), кВт 2,2
