Промышленный бревнопильный гусеничный станок ТРИУМФ

Промышленный бревнопильный гусеничный станок ТРИУМФ

Бренд: Энерготех

Рейтинг:

Наличие:

В наличии

Выбрать модель

Количество:

− +

3600000

Обратите внимание!

При заказе ленточных и дисковых пил на сумму более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

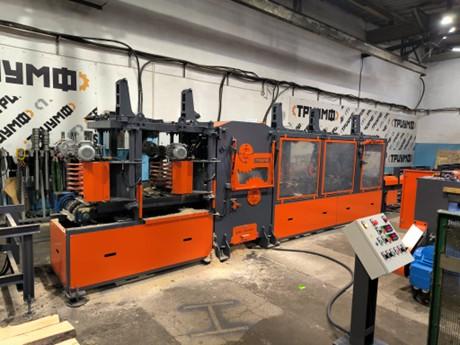

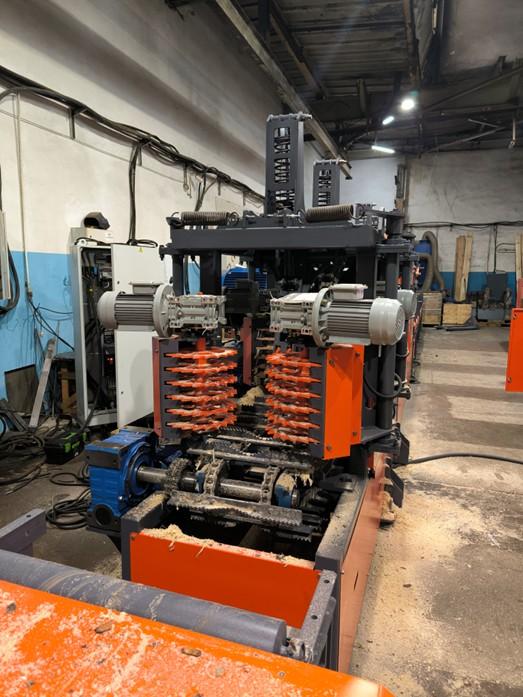

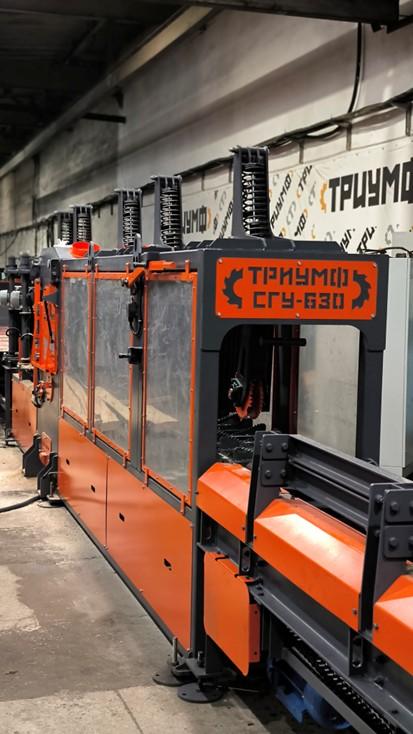

Бревнопильный двухвальный станок с гусеничной подачей ТРИУМФ СГУ-2B630 предназначен для распиловки бревен диаметром до 450 мм для получения лафета и необрезных досок. Станок ТРИУМФ СГУ-2B630 М предназначен для распиловки бревен диаметром до 500 мм для получения лафета и необрезных досок.

Размер между пилами устанавливается при помощи проставок. Бревно устанавливается по центру стола и при помощи гусеничного механизма передвигается в зону пиления. Для регулировки скорости подачи станок оснащен частотным преобразователем, позволяющим изменять скорость от 0 до 22 м/мин.

В электрошкафу предусмотрен термостат для поддержания рабочей температуры. На станке предусмотрен выносной пульт управления в базовой комплектации.

На станке устанавливается до 8 пил на каждый вал двигателя. Общее количество пил до 16 штук.

Масса, кг 5500* 6500*
Диаметр вала шпинделя, мм 75 - 90
Напряжение сети, В 380
Расчетная производительность по сырью при среднем диаметре сырья 30 см. и 6-ти пропилах, м3/час 20 - 25
Максимальная длина распиливаемого бревна, м 6
Минимальная длина распиливаемого бревна, м 2,1
Скорость подачи (плавная регулируемая), м/мин до 22
Габаритные размеры: ДхШхВ, мм 6350х1800*х2300
Ток питающей цепи, род Переменный 3-х фазный
Частота тока, Гц 50
Суммарная мощность электродвигателей не более, кВт 186* 270*
Количество пильных валов 2
Частота вращения пильных валов, об/мин 1500
Диаметр приминяемых пил, мм 630 - 700
Максимальное количество пропилов 8
Привод пильных валов, тип Прямой от вала электродвигателя
Наибольший диаметр распиливаемого бревна (в комле), мм 450 - 500
Наименьший распиливаемый диаметр бревна (в вершине), мм 120
Мощность электродвигателей главного привода, кВт 75/75 и 90/90
Блок подающего механизма, тип Гусеничный
Мощность привода подающего механизма, кВт 3
Блок принимающего механизма, тип Гусеничный
Мощность привода принимающего механизма, кВт 3
Мощность привода боковых прижимных вальцов, кВт 4х0,75
