Станки автоматической торцовки горбыля Алтай-ТГ550

Бренд: Алтайлестехмаш

Рейтинг:

Наличие:

В наличии

Количество:

− +

450000

Обратите внимание!

При заказе ленточных и дисковых пил на сумму более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

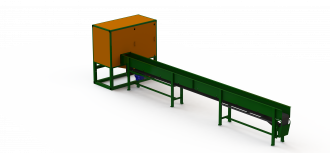

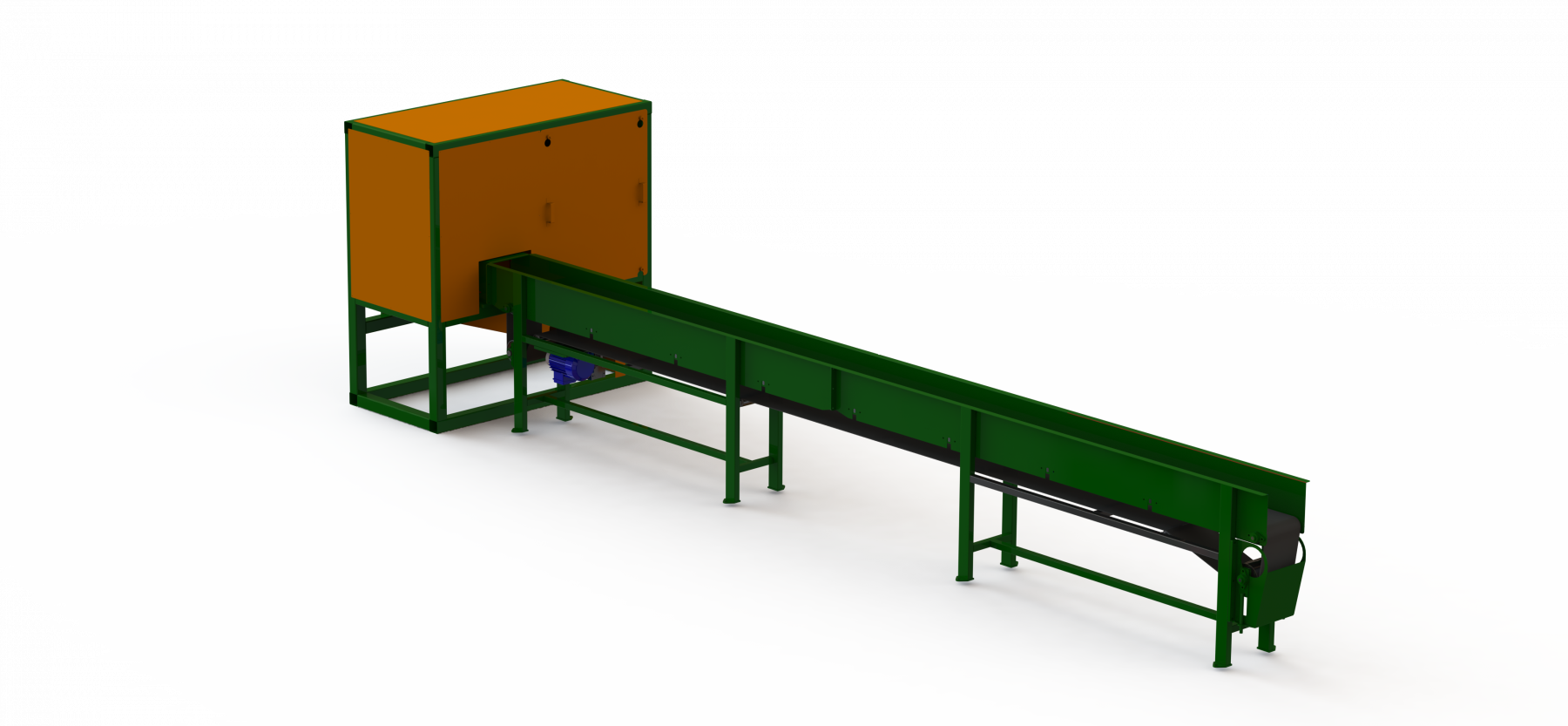

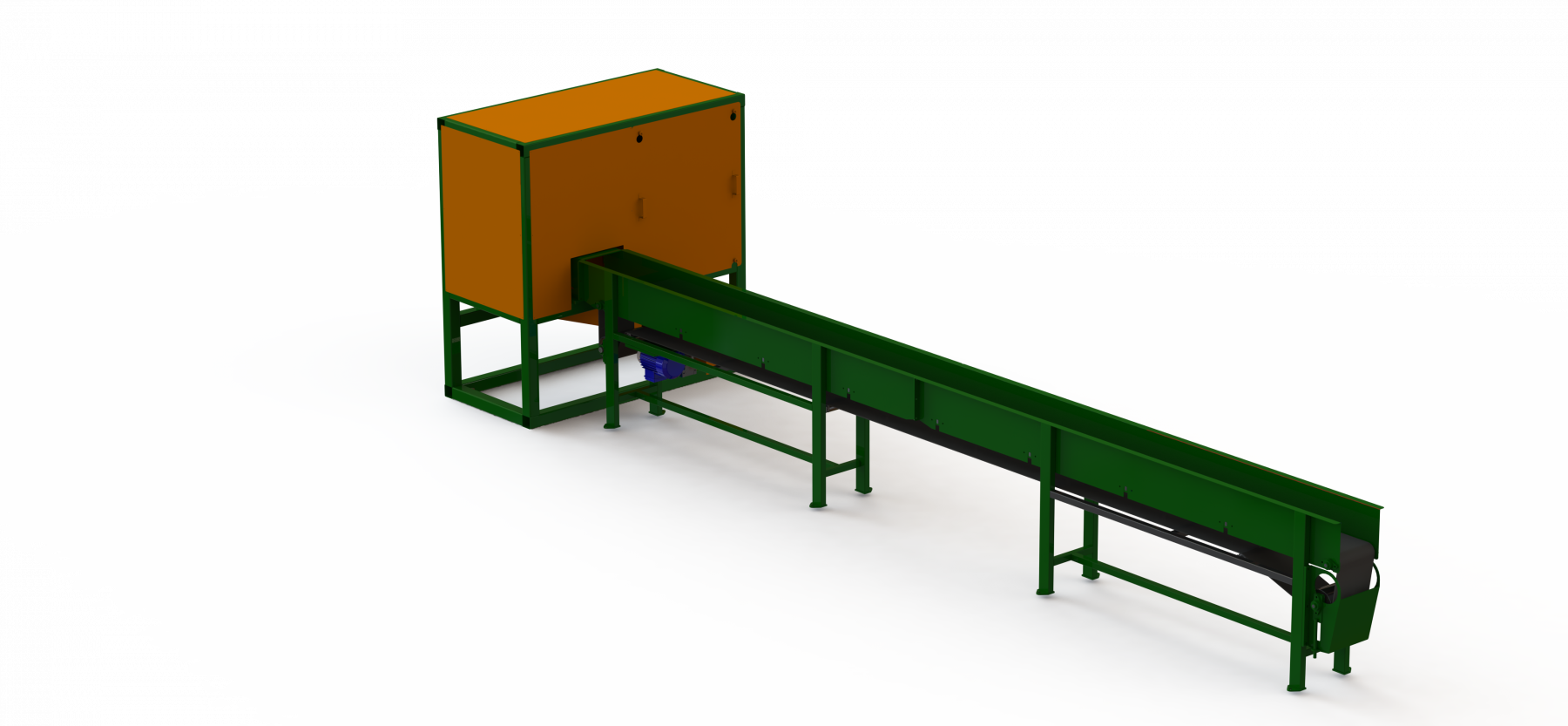

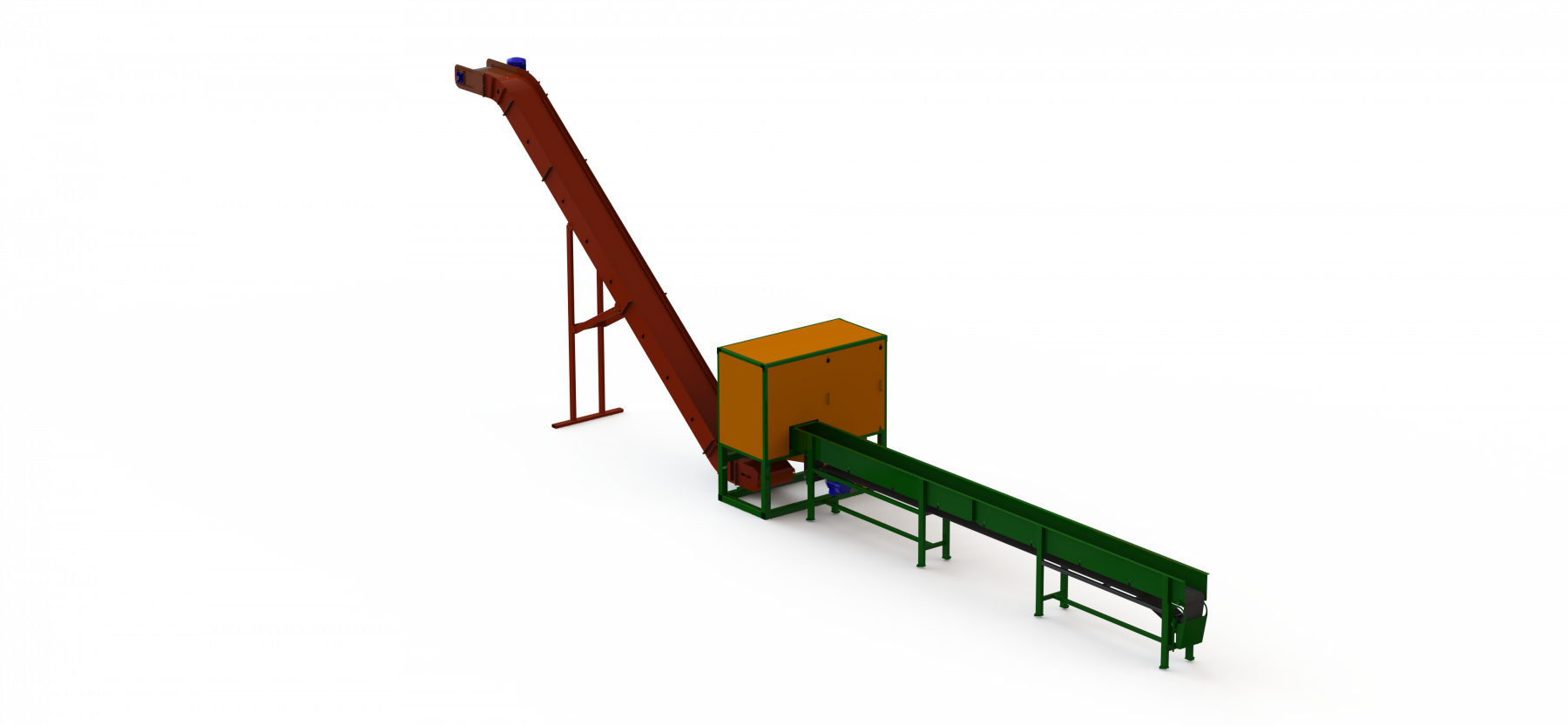

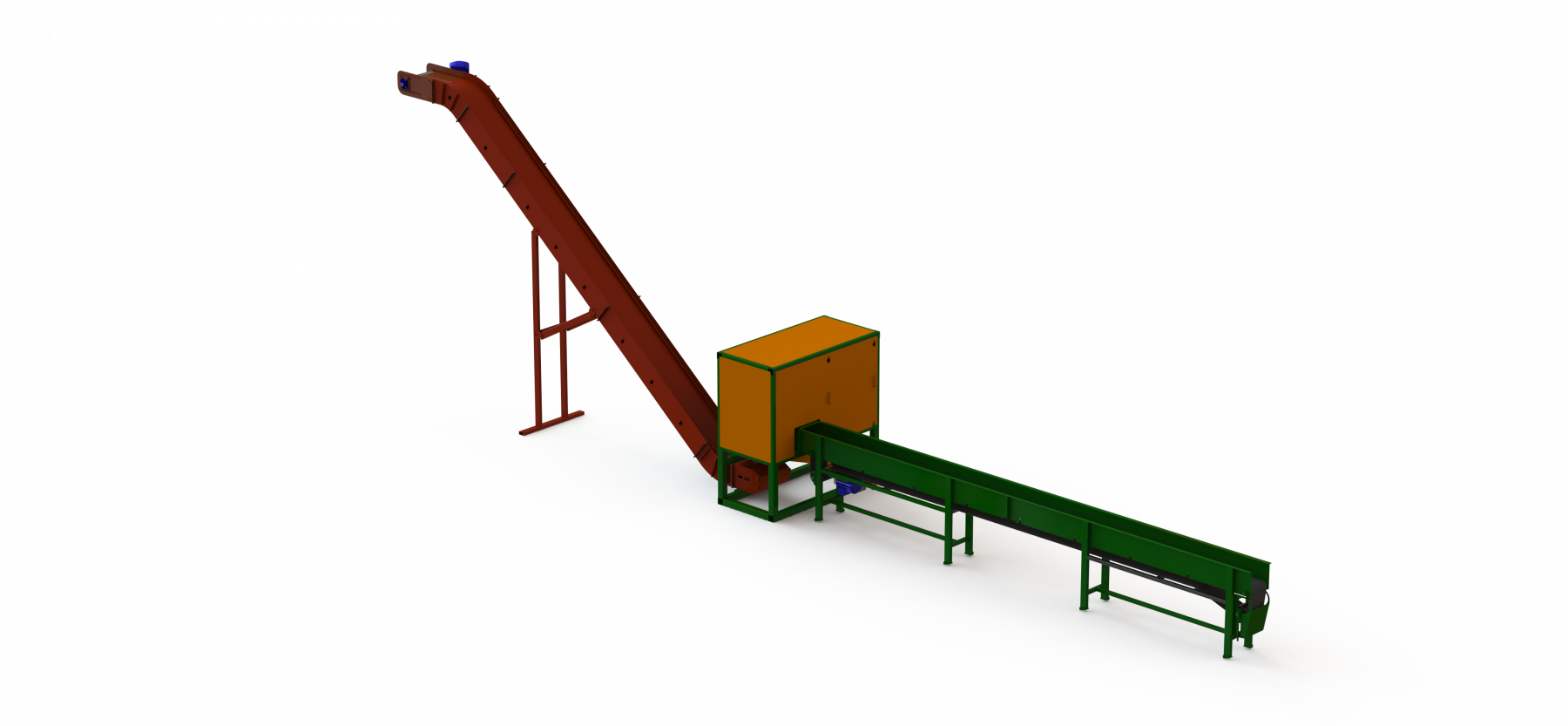

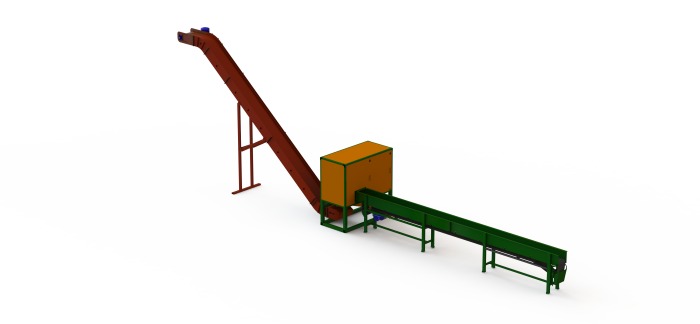

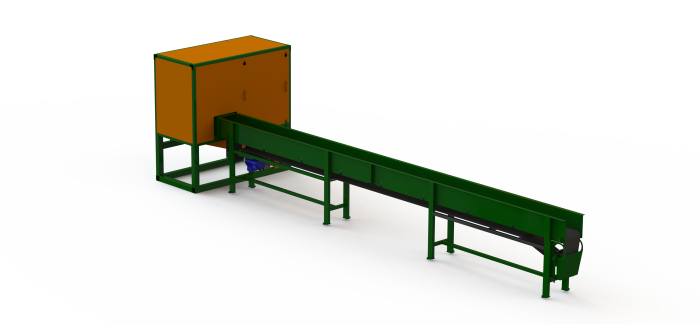

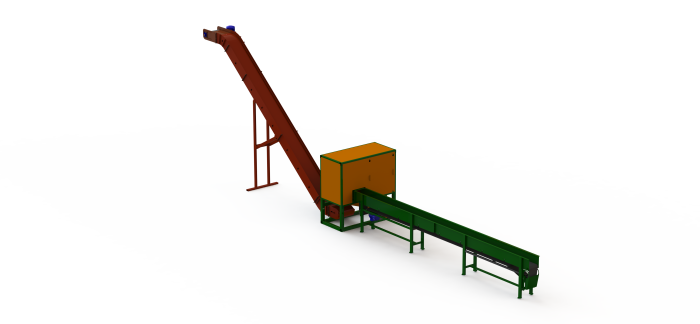

Станки автоматической торцовки горбыля ТГ-550

Предназначены для автоматической торцовки горбыля и срезки на дрова, а также для более удобной их транспортировки.

В комплект поставки входит:

станок в сборе
паспорт станка и инструкция по его эксплуатации.

Стоимость оборудования включает НДС.

Гарантийный срок эксплуатации 12 месяцев.

Частота вращения пилы, об/мин 2250
Длина, мм 3480
Ширина, мм 1820
Высота, мм 1810
Установленная мощность, кВт 9-12,5
Мощность главного эл. двигателя, кВт 7,5-11
Привод продольной подачи, тип электромеханический
Мощность эл. двигателя подачи, кВт 1,5
Масса, кг 790
Минимальная длина горбыля, мм 300
Диаметр дисковых пил, мм 550-630
Максимальная производительность, м³/час 12
Максимальное обрабатываемое сечение, мм 300х200
Привод поперечной подачи, тип пневматический
Скорость продольного перемещения, м/мин 10-15-20
