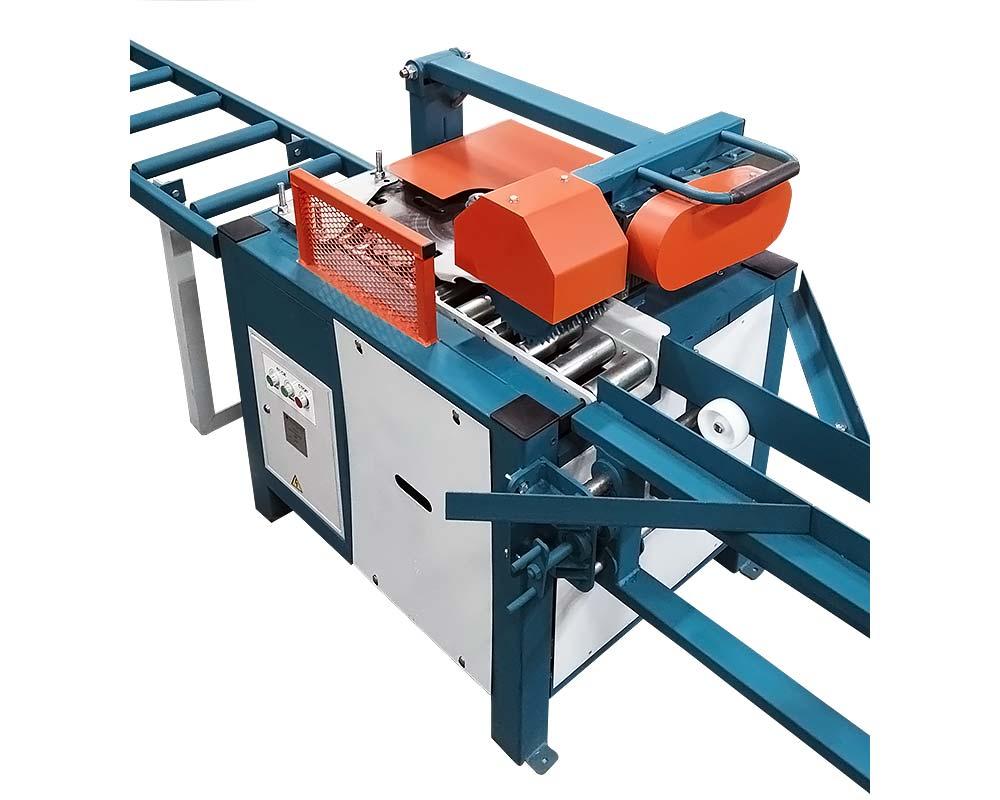

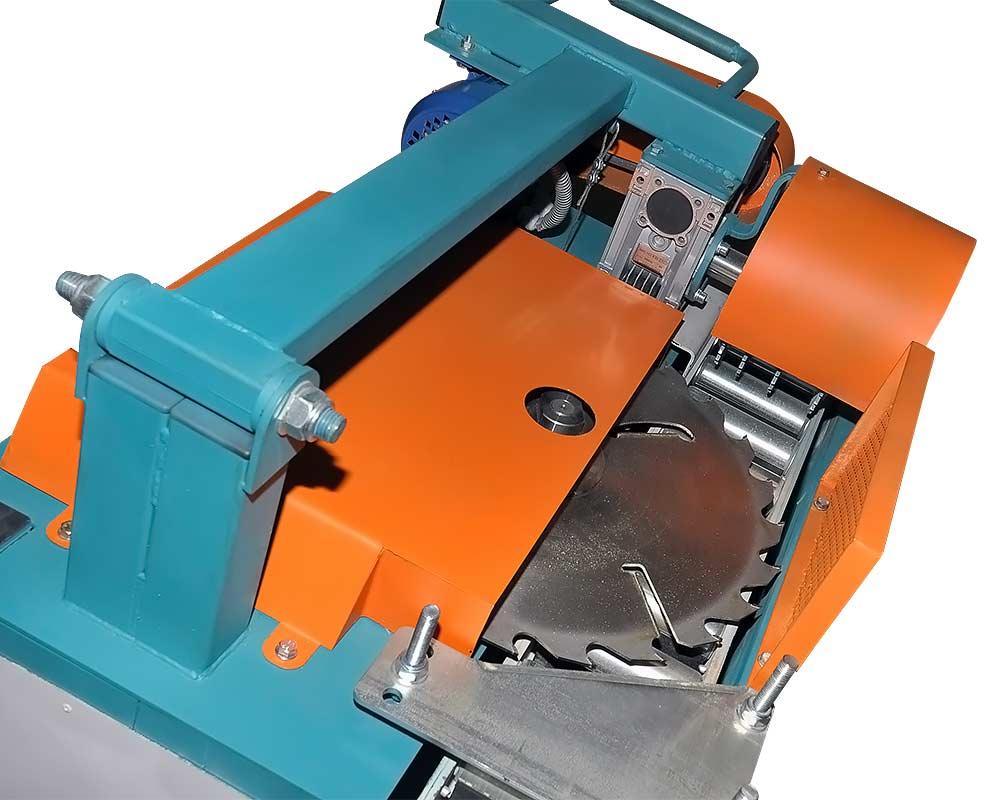

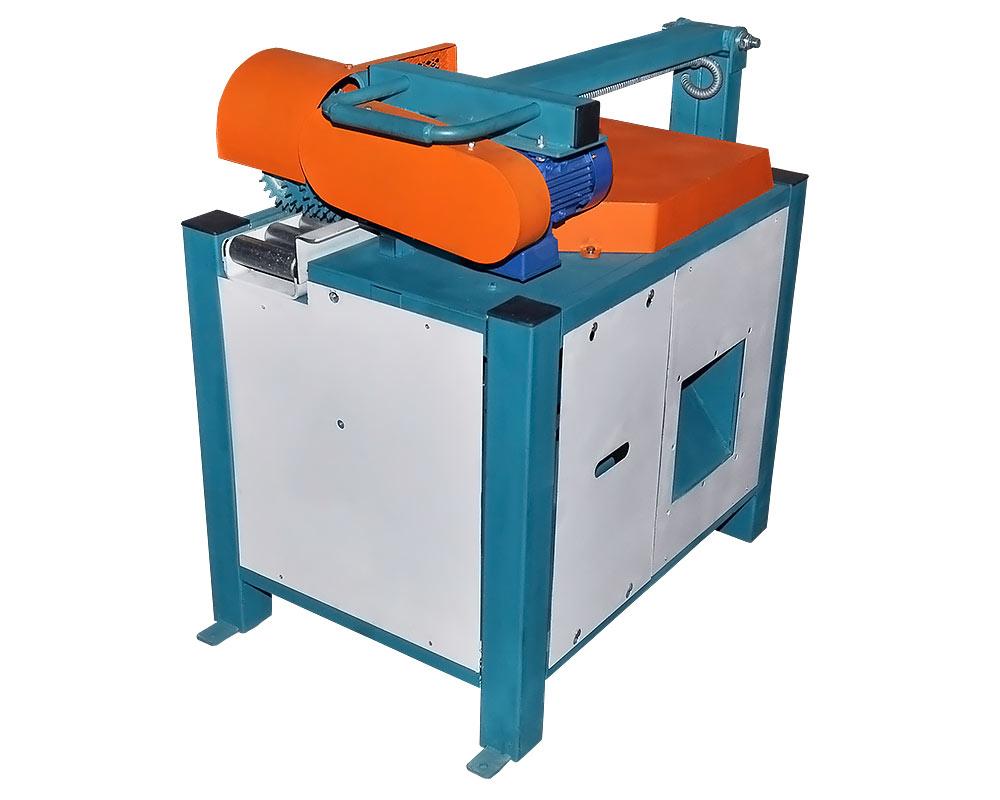

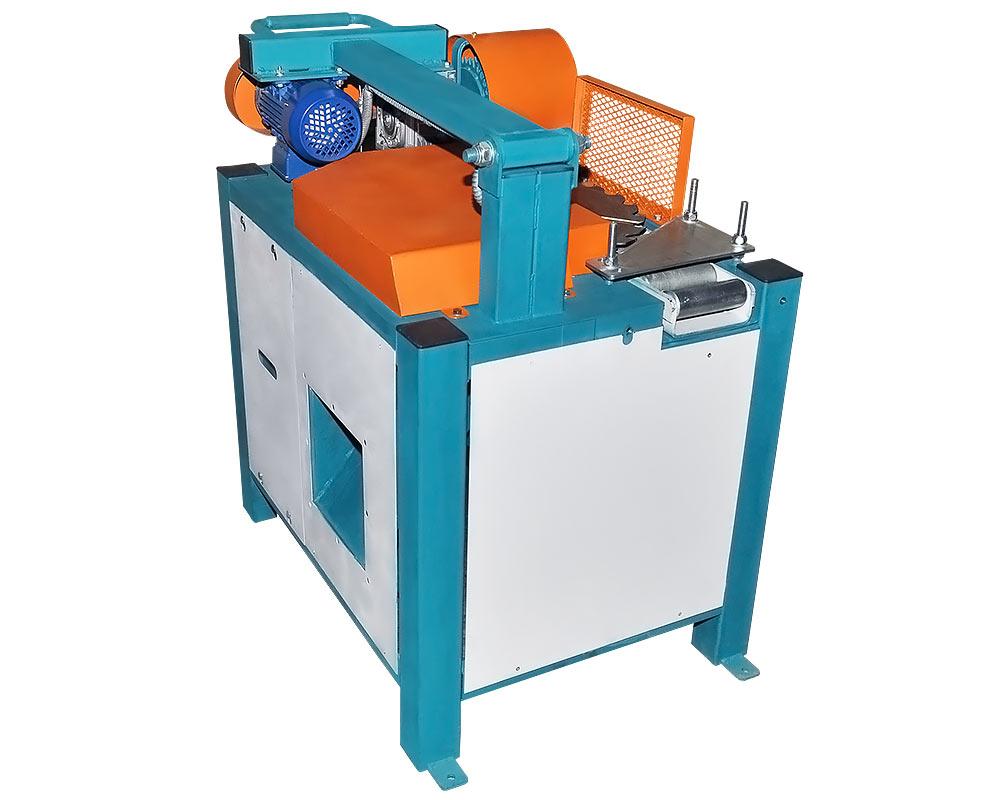

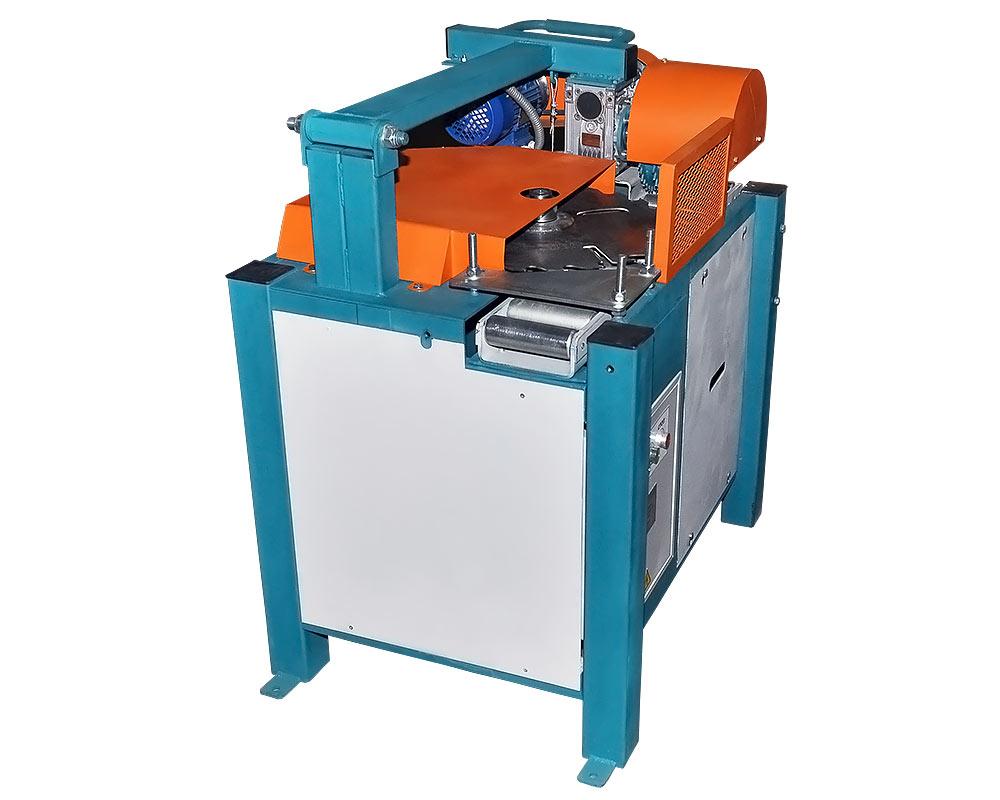

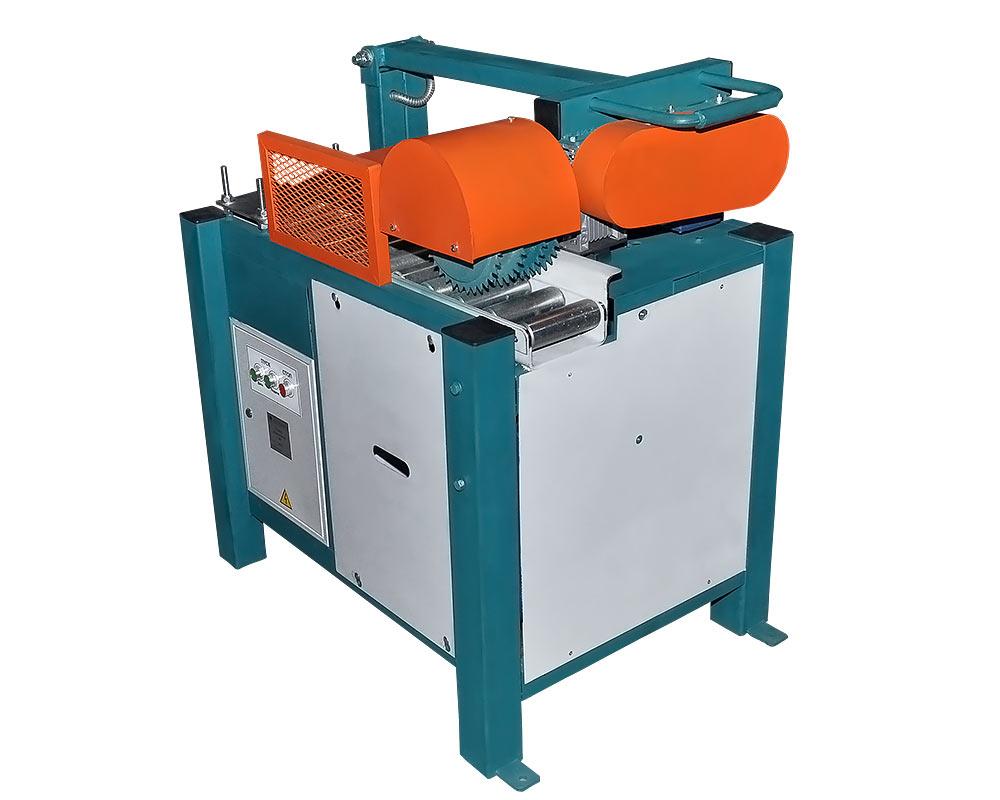

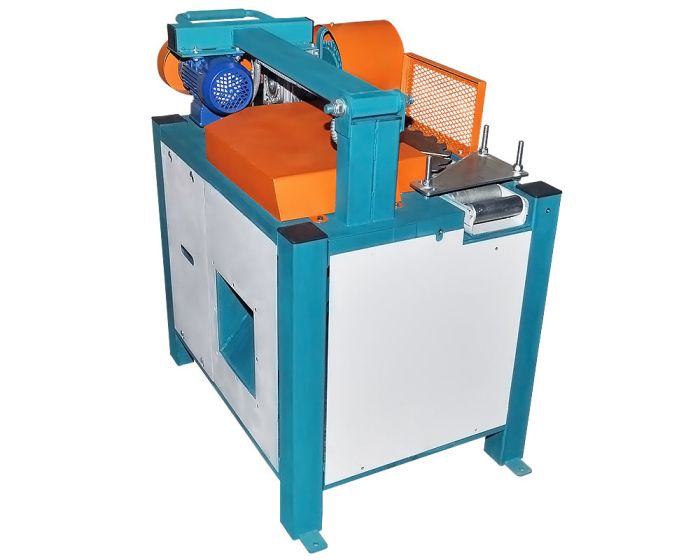

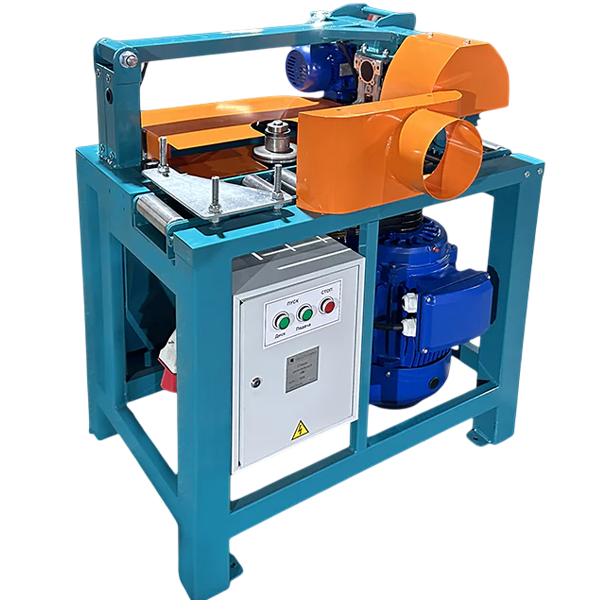

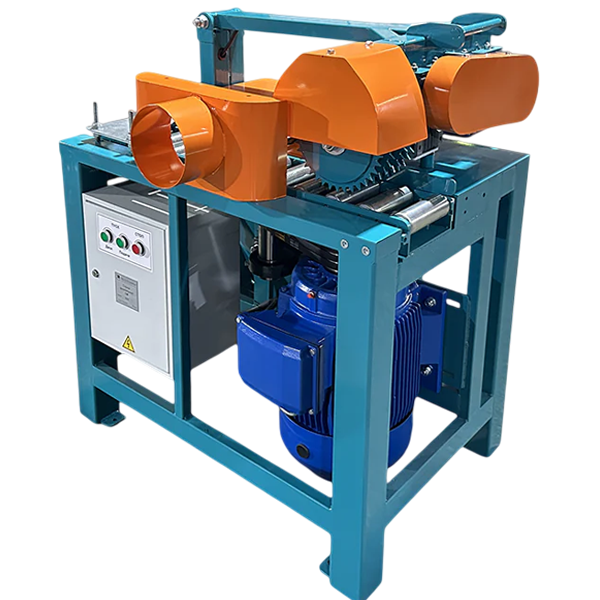

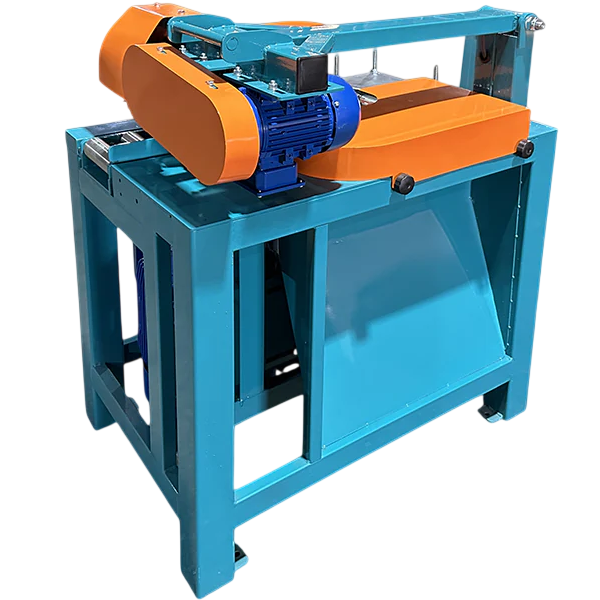

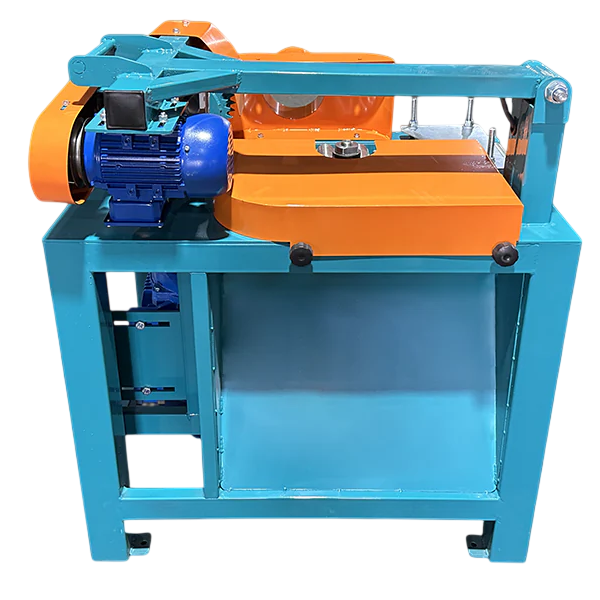

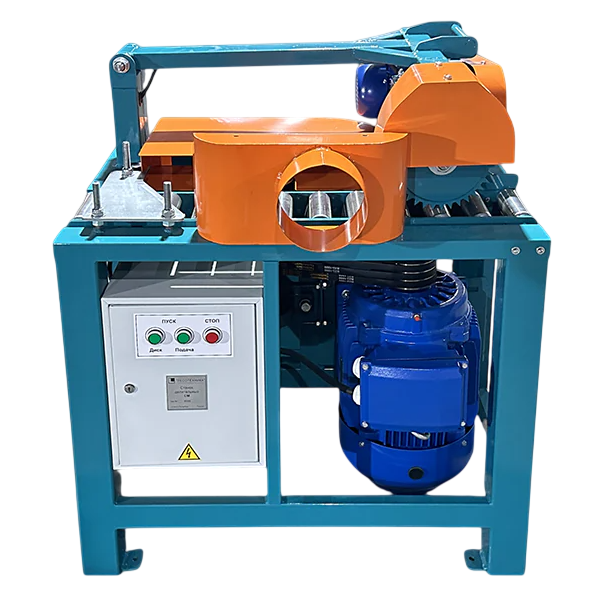

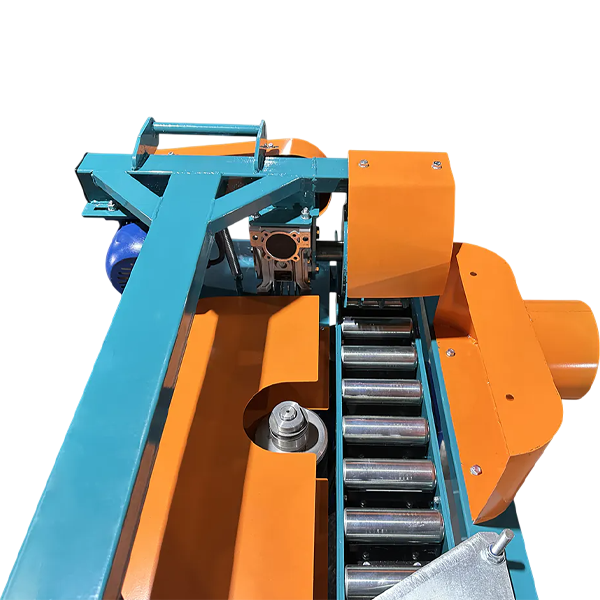

Станок делительный проходного типа (СМ–500)

Станок делительный проходного типа (СМ–500)

Бренд: Лесотехника

Рейтинг:

Наличие:

В наличии

Количество:

− +

291000 НДС 20%

233000 НДС 5%

* Цена завода изготовителя!
Цену со склада Екатеринбурга уточняйте.

Обратите внимание!

При заказе ленточных и дисковых пил на сумму более 100 000 руб., мы предоставляем дополнительные скидки, которые Вы можете обсудить с нашими специалистами отдела продаж.
Цены могут быть не актуальны, уточняйте у менеджеров.

Вернуть товар надлежащего качества можно в течение 7 дней после покупки

Рассказать друзьям

Описание Характеристики Комментарии

Предназначен для деления обрезной доски и обрезного горбыля.
Может быть встроен в линию по переработке горбыля.
Может использоваться самостоятельно для деления обрезных досок и горбыля после кромкообрезных станков.
Рекомендуется оснастить станок подводящими и отводящими роликовыми столами.
Для работы используется пильный диск 500 мм.

Установленная мощность 11,75 кВт.
Габариты 1000х760х1060 мм.
Средняя масса станка 380 кг.
Скорость подачи 12/16/20 м/мин.
Диаметр пилы (посадочный диаметр) 50 мм.
Диаметр дисковой пилы, мм 500
Длина, мм неограниченно
Ширина, мм 50 - 175
Количество дисковых пил, мм 1
Толщина, мм 10 - 200
Размер получаемой доски по толщине 20-60 мм.
Количество электродвигателей линии 2 шт.
